Сушилка для белья

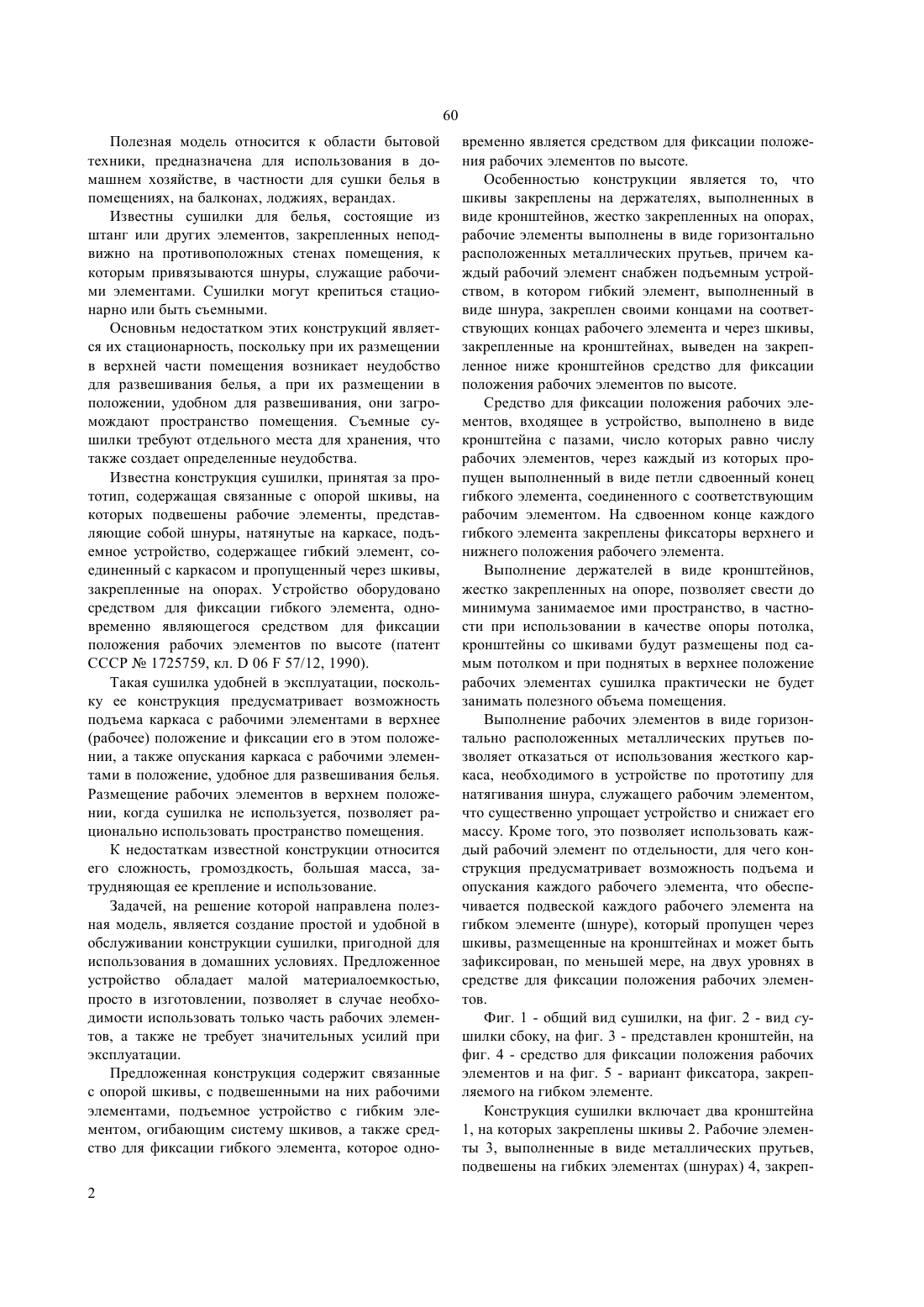

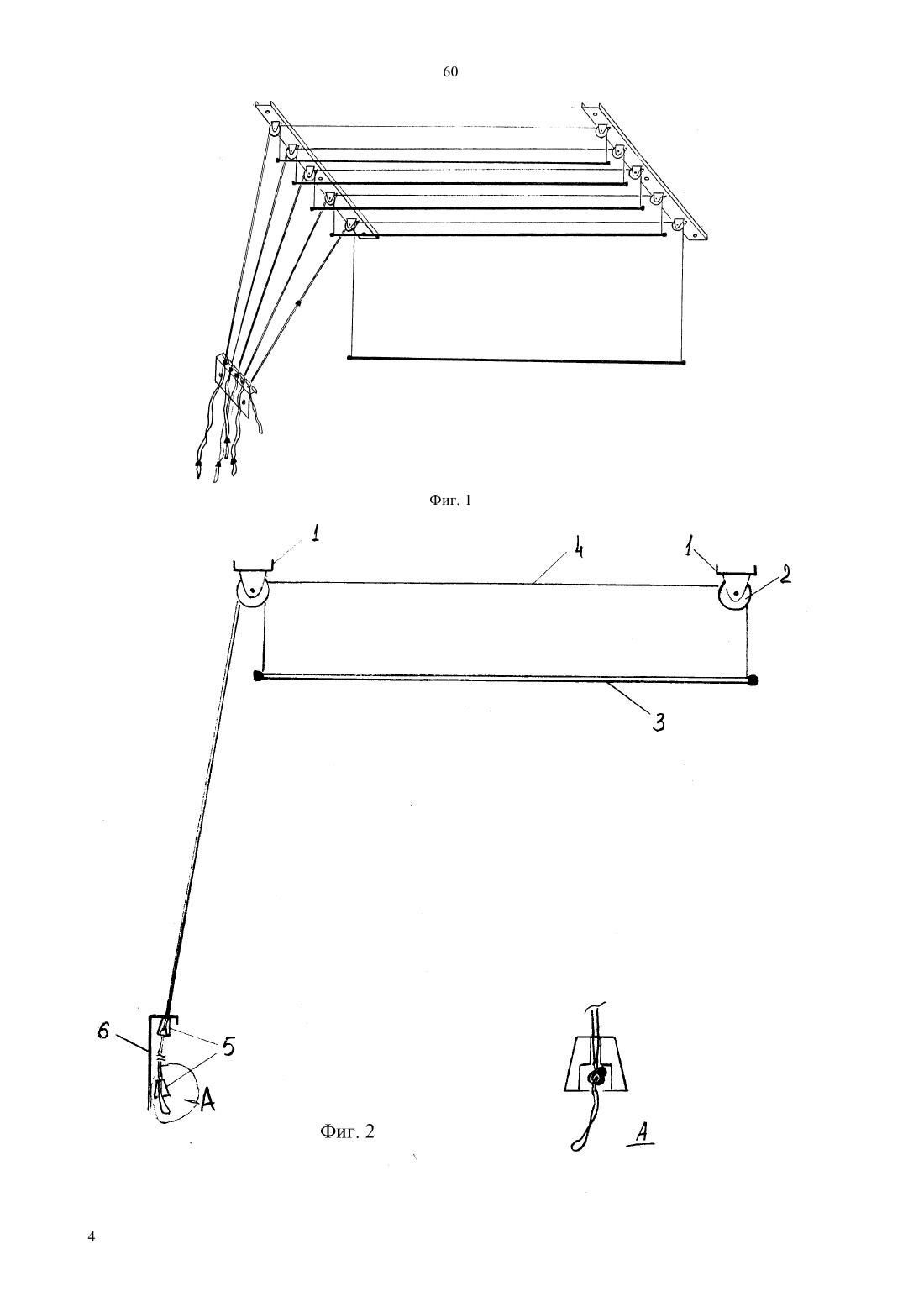

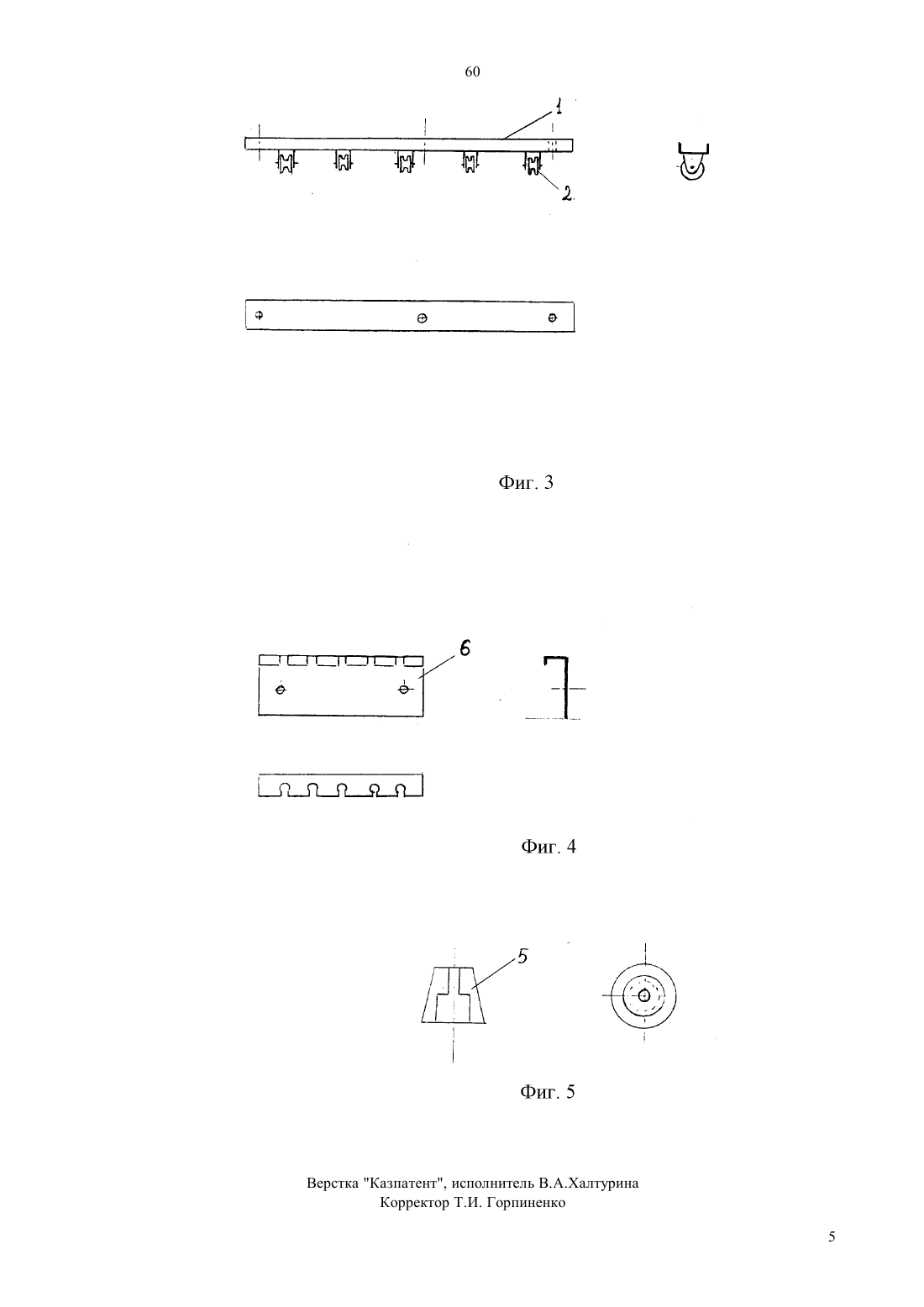

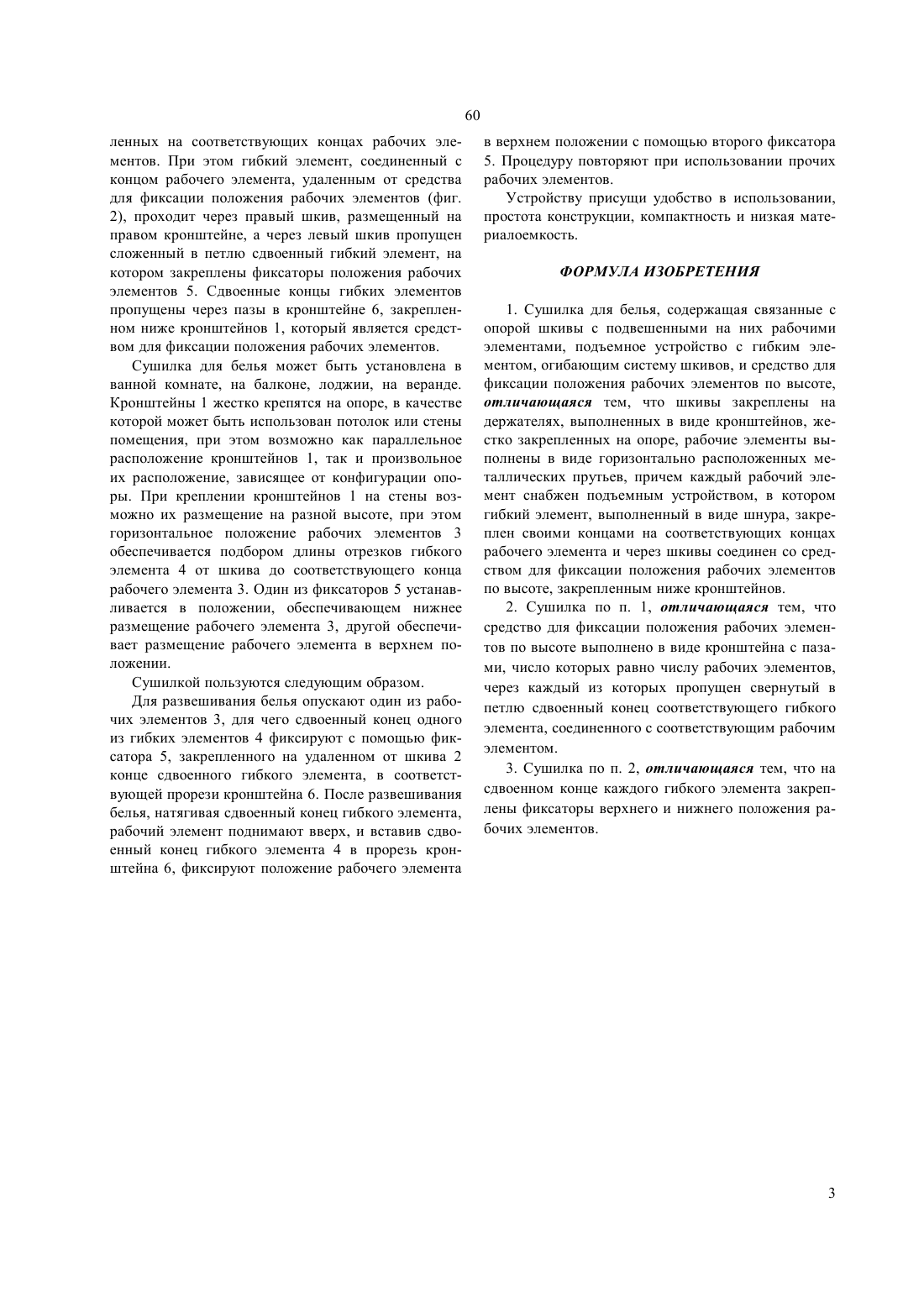

(51)6 06 57/12 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Сушилка для белья предназначена для использования в домашнем хозяйстве, в частности для сушки белья в помещениях, на балконах, лоджиях,верандах. Сушилка содержит связанные с опорой шкивы с подвешенными на них рабочими элементами, подъемное устройство с гибким элементом, огибающим шкивы, а также средство для фиксации положения рабочих элементов по высоте. Шкивы закреплены на держателях, выполненных в виде кронштейнов, жестко закрепленных на опоре,рабочие элементы выполнены в виде горизонтально расположенных металлических прутьев, причем ка ждый рабочий элемент снабжен подъемным устройством, в котором гибкий элемент, выполненный в виде шнура, закреплен своими концами на соответствующих концах рабочего элемента и через шкивы,закрепленные на кронштейнах, выведен на закрепленное ниже кронштейнов средство для фиксации положения рабочих элементов по высоте. Средство для фиксации положения рабочих элементов, входящее в устройство, выполнено в виде кронштейна с пазами, число которых равно числу рабочих элементов, через каждый из которых пропущен выполненный в виде петли сдвоенный конец гибкого элемента, соединенного с соответствующим рабочим элементом. На сдвоенном конце каждого гибкого элемента закреплены фиксаторы верхнего и нижнего положения рабочего элемента. Сушилка проста в изготовлении и эксплуатации,обладает малой материалоемкостью, позволяет использовать только часть рабочих элементов, не требует больших усилий при использовании. 60 Полезная модель относится к области бытовой техники, предназначена для использования в домашнем хозяйстве, в частности для сушки белья в помещениях, на балконах, лоджиях, верандах. Известны сушилки для белья, состоящие из штанг или других элементов, закрепленных неподвижно на противоположных стенах помещения, к которым привязываются шнуры, служащие рабочими элементами. Сушилки могут крепиться стационарно или быть съемными. Основньм недостатком этих конструкций является их стационарность, поскольку при их размещении в верхней части помещения возникает неудобство для развешивания белья, а при их размещении в положении, удобном для развешивания, они загромождают пространство помещения. Съемные сушилки требуют отдельного места для хранения, что также создает определенные неудобства. Известна конструкция сушилки, принятая за прототип, содержащая связанные с опорой шкивы, на которых подвешены рабочие элементы, представляющие собой шнуры, натянутые на каркасе, подъемное устройство, содержащее гибкий элемент, соединенный с каркасом и пропущенный через шкивы,закрепленные на опорах. Устройство оборудовано средством для фиксации гибкого элемента, одновременно являющегося средством для фиксации положения рабочих элементов по высоте (патент СССР 1725759, кл.0657/12, 1990). Такая сушилка удобней в эксплуатации, поскольку ее конструкция предусматривает возможность подъема каркаса с рабочими элементами в верхнее(рабочее) положение и фиксации его в этом положении, а также опускания каркаса с рабочими элементами в положение, удобное для развешивания белья. Размещение рабочих элементов в верхнем положении, когда сушилка не используется, позволяет рационально использовать пространство помещения. К недостаткам известной конструкции относится его сложность, громоздкость, большая масса, затрудняющая ее крепление и использование. Задачей, на решение которой направлена полезная модель, является создание простой и удобной в обслуживании конструкции сушилки, пригодной для использования в домашних условиях. Предложенное устройство обладает малой материалоемкостью,просто в изготовлении, позволяет в случае необходимости использовать только часть рабочих элементов, а также не требует значительных усилий при эксплуатации. Предложенная конструкция содержит связанные с опорой шкивы, с подвешенными на них рабочими элементами, подъемное устройство с гибким элементом, огибающим систему шкивов, а также средство для фиксации гибкого элемента, которое одно 2 временно является средством для фиксации положения рабочих элементов по высоте. Особенностью конструкции является то, что шкивы закреплены на держателях, выполненных в виде кронштейнов, жестко закрепленных на опорах,рабочие элементы выполнены в виде горизонтально расположенных металлических прутьев, причем каждый рабочий элемент снабжен подъемным устройством, в котором гибкий элемент, выполненный в виде шнура, закреплен своими концами на соответствующих концах рабочего элемента и через шкивы,закрепленные на кронштейнах, выведен на закрепленное ниже кронштейнов средство для фиксации положения рабочих элементов по высоте. Средство для фиксации положения рабочих элементов, входящее в устройство, выполнено в виде кронштейна с пазами, число которых равно числу рабочих элементов, через каждый из которых пропущен выполненный в виде петли сдвоенный конец гибкого элемента, соединенного с соответствующим рабочим элементом. На сдвоенном конце каждого гибкого элемента закреплены фиксаторы верхнего и нижнего положения рабочего элемента. Выполнение держателей в виде кронштейнов,жестко закрепленных на опоре, позволяет свести до минимума занимаемое ими пространство, в частности при использовании в качестве опоры потолка,кронштейны со шкивами будут размещены под самым потолком и при поднятых в верхнее положение рабочих элементах сушилка практически не будет занимать полезного объема помещения. Выполнение рабочих элементов в виде горизонтально расположенных металлических прутьев позволяет отказаться от использования жесткого каркаса, необходимого в устройстве по прототипу для натягивания шнура, служащего рабочим элементом,что существенно упрощает устройство и снижает его массу. Кроме того, это позволяет использовать каждый рабочий элемент по отдельности, для чего конструкция предусматривает возможность подъема и опускания каждого рабочего элемента, что обеспечивается подвеской каждого рабочего элемента на гибком элементе (шнуре), который пропущен через шкивы, размещенные на кронштейнах и может быть зафиксирован, по меньшей мере, на двух уровнях в средстве для фиксации положения рабочих элементов. Фиг. 1 - общий вид сушилки, на фиг. 2 - вид сушилки сбоку, на фиг. 3 - представлен кронштейн, на фиг. 4 - средство для фиксации положения рабочих элементов и на фиг. 5 - вариант фиксатора, закрепляемого на гибком элементе. Конструкция сушилки включает два кронштейна 1, на которых закреплены шкивы 2. Рабочие элементы 3, выполненные в виде металлических прутьев,подвешены на гибких элементах (шнурах) 4, закреп 60 ленных на соответствующих концах рабочих элементов. При этом гибкий элемент, соединенный с концом рабочего элемента, удаленным от средства для фиксации положения рабочих элементов (фиг. 2), проходит через правый шкив, размещенный на правом кронштейне, а через левый шкив пропущен сложенный в петлю сдвоенный гибкий элемент, на котором закреплены фиксаторы положения рабочих элементов 5. Сдвоенные концы гибких элементов пропущены через пазы в кронштейне 6, закрепленном ниже кронштейнов 1, который является средством для фиксации положения рабочих элементов. Сушилка для белья может быть установлена в ванной комнате, на балконе, лоджии, на веранде. Кронштейны 1 жестко крепятся на опоре, в качестве которой может быть использован потолок или стены помещения, при этом возможно как параллельное расположение кронштейнов 1, так и произвольное их расположение, зависящее отконфигурации опоры. При креплении кронштейнов 1 на стены возможно их размещение на разной высоте, при этом горизонтальное положение рабочих элементов 3 обеспечивается подбором длины отрезков гибкого элемента 4 от шкива до соответствующего конца рабочего элемента 3. Один из фиксаторов 5 устанавливается в положении, обеспечивающем нижнее размещение рабочего элемента 3, другой обеспечивает размещение рабочего элемента в верхнем положении. Сушилкой пользуются следующим образом. Для развешивания белья опускают один из рабочих элементов 3, для чего сдвоенный конец одного из гибких элементов 4 фиксируют с помощью фиксатора 5, закрепленного на удаленном от шкива 2 конце сдвоенного гибкого элемента, в соответствующей прорези кронштейна 6. После развешивания белья, натягивая сдвоенный конец гибкого элемента,рабочий элемент поднимают вверх, и вставив сдвоенный конец гибкого элемента 4 в прорезь кронштейна 6, фиксируют положение рабочего элемента в верхнем положении с помощью второго фиксатора 5. Процедуру повторяют при использовании прочих рабочих элементов. Устройству присущи удобство в использовании,простота конструкции, компактность и низкая материалоемкость. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сушилка для белья, содержащая связанные с опорой шкивы с подвешенными на них рабочими элементами, подъемное устройство с гибким элементом, огибающим систему шкивов, и средство для фиксации положения рабочих элементов по высоте,отличающаяся тем, что шкивы закреплены на держателях, выполненных в виде кронштейнов, жестко закрепленных на опоре, рабочие элементы выполнены в виде горизонтально расположенных металлических прутьев, причем каждый рабочий элемент снабжен подъемным устройством, в котором гибкий элемент, выполненный в виде шнура, закреплен своими концами на соответствующих концах рабочего элемента и через шкивы соединен со средством для фиксации положения рабочих элементов по высоте, закрепленным ниже кронштейнов. 2. Сушилка по п. 1, отличающаяся тем, что средство для фиксации положения рабочих элементов по высоте выполнено в виде кронштейна с пазами, число которых равно числу рабочих элементов,через каждый из которых пропущен свернутый в петлю сдвоенный конец соответствующего гибкого элемента, соединенного с соответствующим рабочим элементом. 3. Сушилка по п. 2, отличающаяся тем, что на сдвоенном конце каждого гибкого элемента закреплены фиксаторы верхнего и нижнего положения рабочих элементов.
