Шахтная сушилка

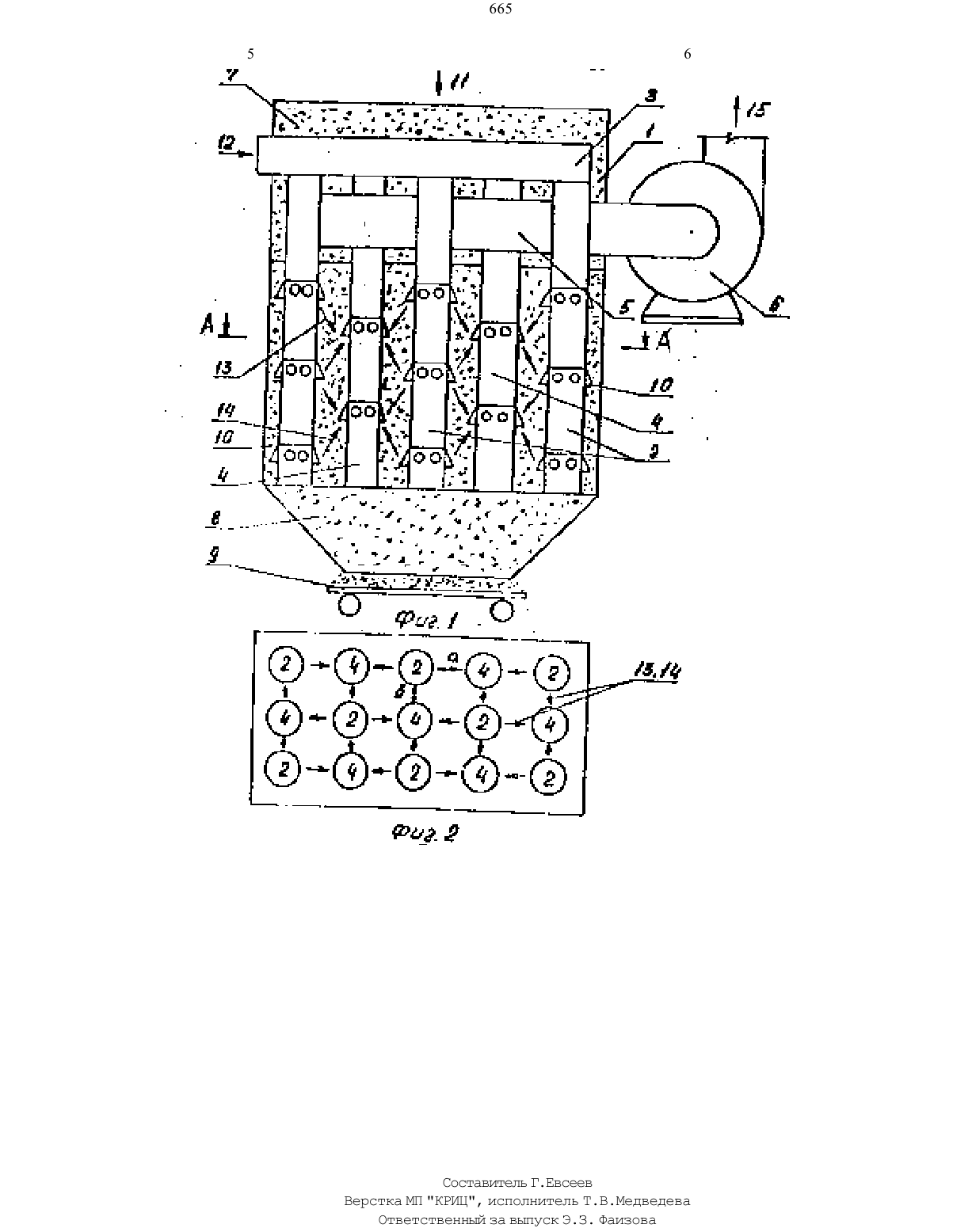

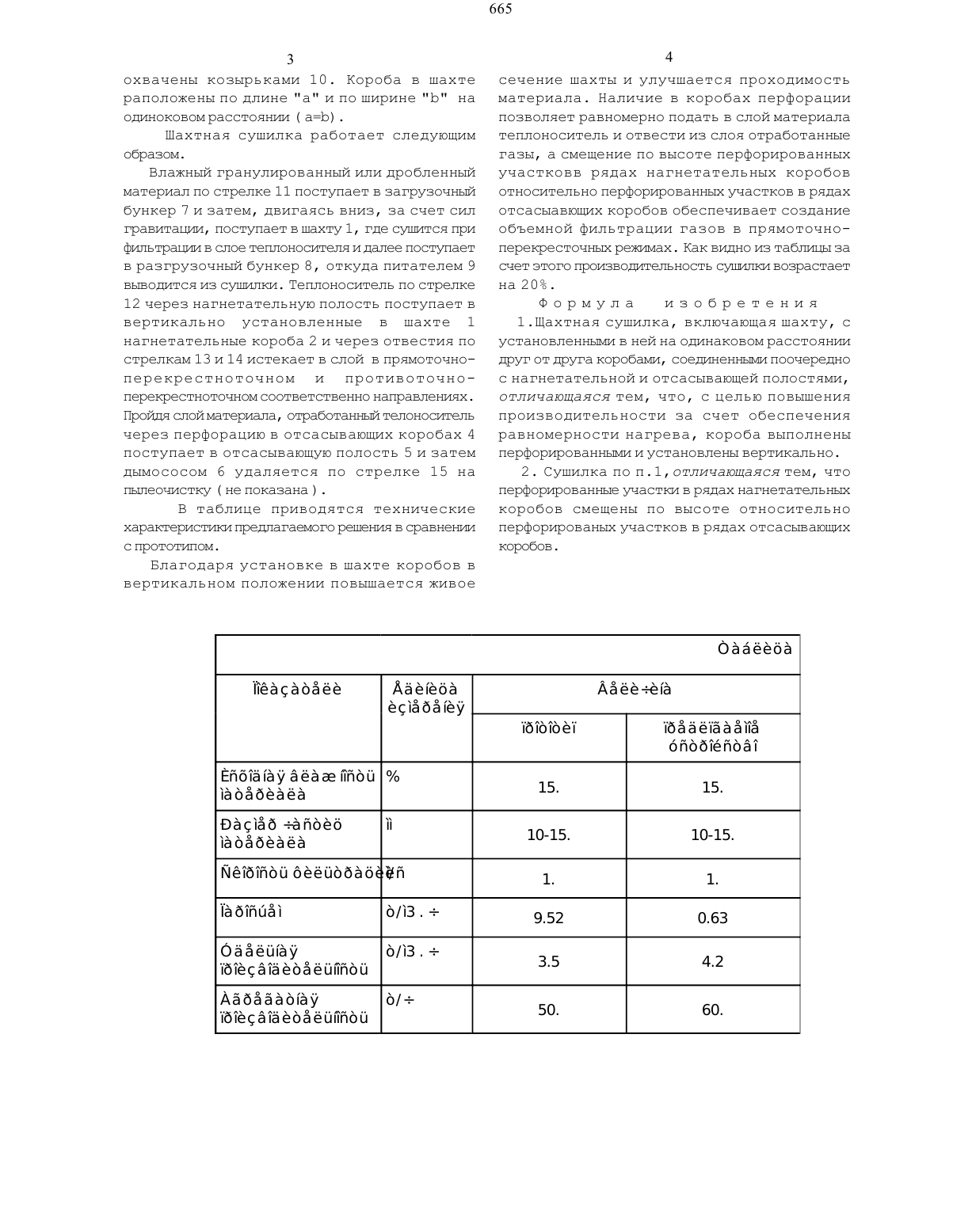

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР ЫЧ 417479,кл. Р 27 В 1/00, 1972.(57) Использование в конструкциях сушилок шахтного типа, работающих в плотномфильтрующем нисходящем слое материала, и может быть использовано для сушки различныхгранулированных и сыпучих маиериалов в промышленности строительных материалов, в хулмической, металлургической и других отраслях промышленности. Суъцность изобретения вшахте сушилки установлены на одинаковом расстоянии друг от друга вертикальные перфорированные короба, соединенные поочередно с нагнетальной и отсасыв ающей полостями . Перфорированные участки в рядах нагнетальных коробов смещены по высоте относительно перфорированных участков в рядах отсасывающих коробов. 1 з.п. ф-лы. 2 ил. , 1 таблИзобретение относится к конструкциям сушилок шахтного типа, работающих в плотном фильтрующем нисходящем слое материала, и может быть использовано для сушки различных гранулированных и сыпучих маиериалов в промышленности строительных материалов, в химической, металлургической и других отраслях промышленности .Известна конструкция шахтного перекресточного теплообменника прямоугольного сечения, включающего шахту с боковыми огенупорными и продольными газораспределительными стенками с окнами,полости и перекрытия, систему подвода и отвода теплоносителя, соединенную сполостями (1) .Недостатком конструкции данного теплообменного устройства является низкая производительность , обусловленная наличием зон изотермической выдержки материала, в которых отсутствуют фильтрация в слое теплоносителя .Наиболее близкой по технической сущности и достигаемому результату является шахтная сушилка, включающая шахту, заполненную коробами(каналами) , одни ряды которых сообщены с нагнетательной полостью, другие с отсасьгваюьцей. В нижней части сушилки установлено разгрузочное устройство (2) .Недостатком шахтной сушилки является низкая интенсивность процесса Из-за сводообразования и переувлажнения материала в застойных зонах нарушается проходимость материала и снижается производительность сушудлюл.Целью изобретения является повышениеи производительности за счет обеспеченияравномерности нагрева . На фиг. 1 представлен разрез описываемой шахтной сушилки на фиг . 2 разрез А-А на фиг . 1 . Шахтная сушилка содержит шахту 1,заполненную коробами 2 , соединенными с нагнетательньпхли коллектором (полостью) 3 и коробами 4 , соединенными сотсасывающей полостью 5, оснащенной дымосоом 6 . Сверху к шахте примкнут загрузочный бункер 7 , а снизу разгрузочный бункер 8 , под которьш установлен питатель 9 . Перфорированные участки нагнетательных 2 и отсасывающих 4 коробовохвачены козырьками 10 . Короба в шахте раположены по длине а и по ширине р на одиноковом расстоянт/пл ( а 1 о) .Шахтная сушилка работает следующим образом.Влажный гранулированный или дробленный материал по стрелке 11 поступает в загрузочный бункер 7 и затем, двигаясь вниз, за счет сил гравитации, поступает в шахту 1, где суцмтся при фильтрации в слое теплоносителя и далее поступает в разгрузочный бункер 8, откуда питателем 9 выводится из сушилки. Теплоноситель по стрелке 12 через нагнетательную полость поступает в вертикально установленные в шахте 1 нагнетательные короба 2 и через отвестия по стрелкам 13 и 14 истекает в слой в прямоточноперекрестноточном и противоточноперекрестноточном соответственно направлениях . Пройдя слой материала, отработанный телоноситель через перфорацию в отсась 1 ваюших коробах 4 поступает в отсасывающую полость 5 и затем дымососом 6 удаляется по стрелке 15 на пылеочистку ( не показана ) .В таблице приводятся технические характеристики предлагаемого решения в сравнении с прототипом.Благодаря установке в шахте коробов в вертикальном положении повышается живоесечение шахты и улучшается проходимость материала. Наличие в коробах перфорации позволяет равномерно подать в слой материала теплоноситель и отвести из слоя отработанные газы, а смещение по высоте перфорированных участковв рядах нагнетательных коробов относительно перфорированных участков в рядах отсасыавющих коробов обеспечивает создание объемной фильтрации газов в прямоточноперекресточных реж/плах . Как видно из таблицы за счет этого производительность сушдилкгл возрастает на 2 0 . Формула изобретения1 .Щахтная сушилка, включающая шахту, с установленными в ней на одинаковом расстоянии друг от друга коробами, соединенными поочередно с нагнетательной и отсасываюшей полостями,с целью повышения производительности за счет обеспеченияОТЛИЧЗЮЩЗЯСЯ тем, ЧТО, равномерности нагрева, короба выполнены перфорированньпии и установлены вертикально .2 . Сушилка по п . 1 , отличающаяся тем, что перфорированные участки в рядах нагнетательных коробов смещены по высоте относительноперфорированых участков в рядах отсасываюших коробов .Составитель Г . Евсеев Верстка МП КРИЦ, исполнитель Т.В.МедведеваОтветственный за выпуск Э . З . Фаизова
