Шахтная печь с перекрестным движением теплоносителя

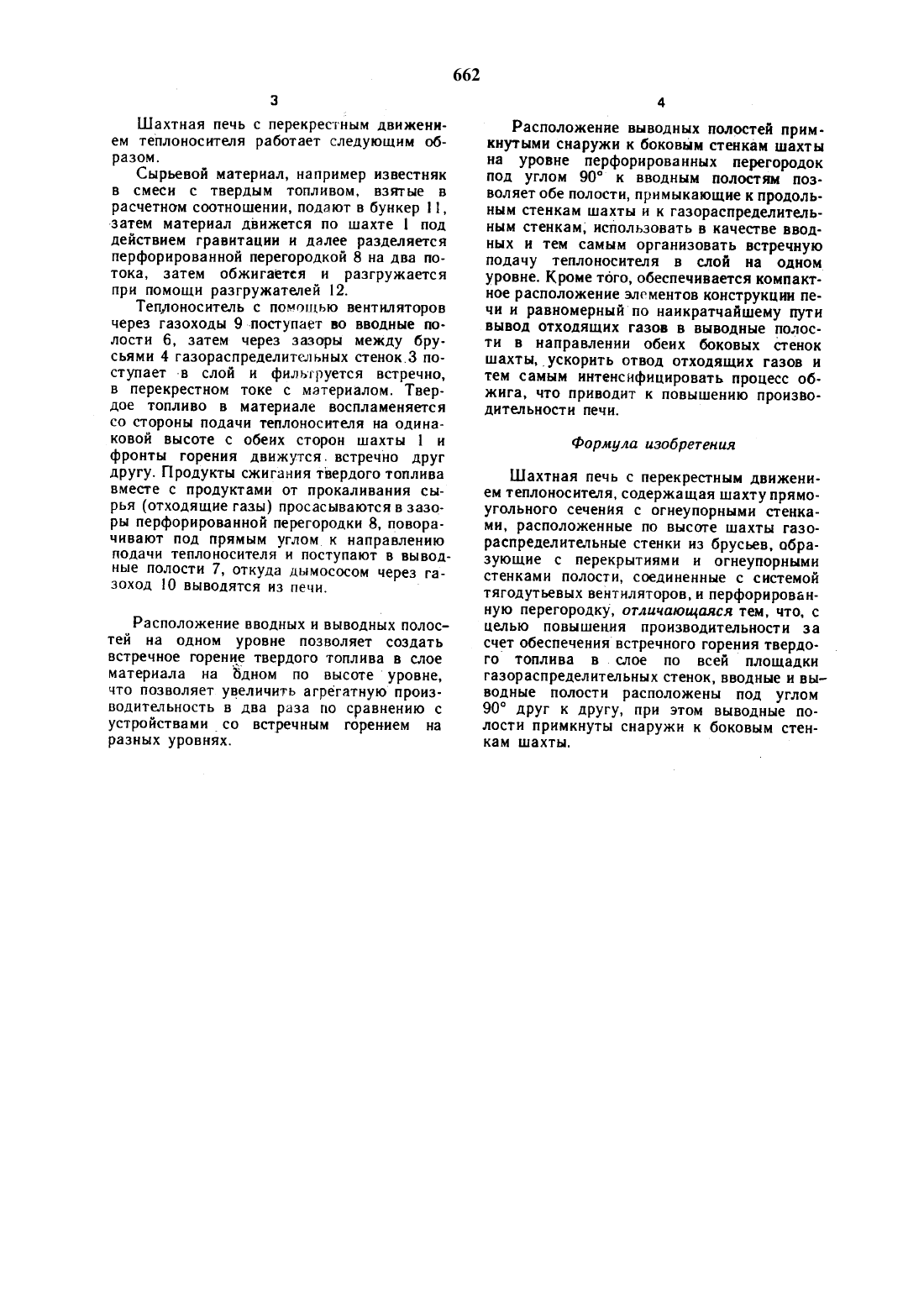

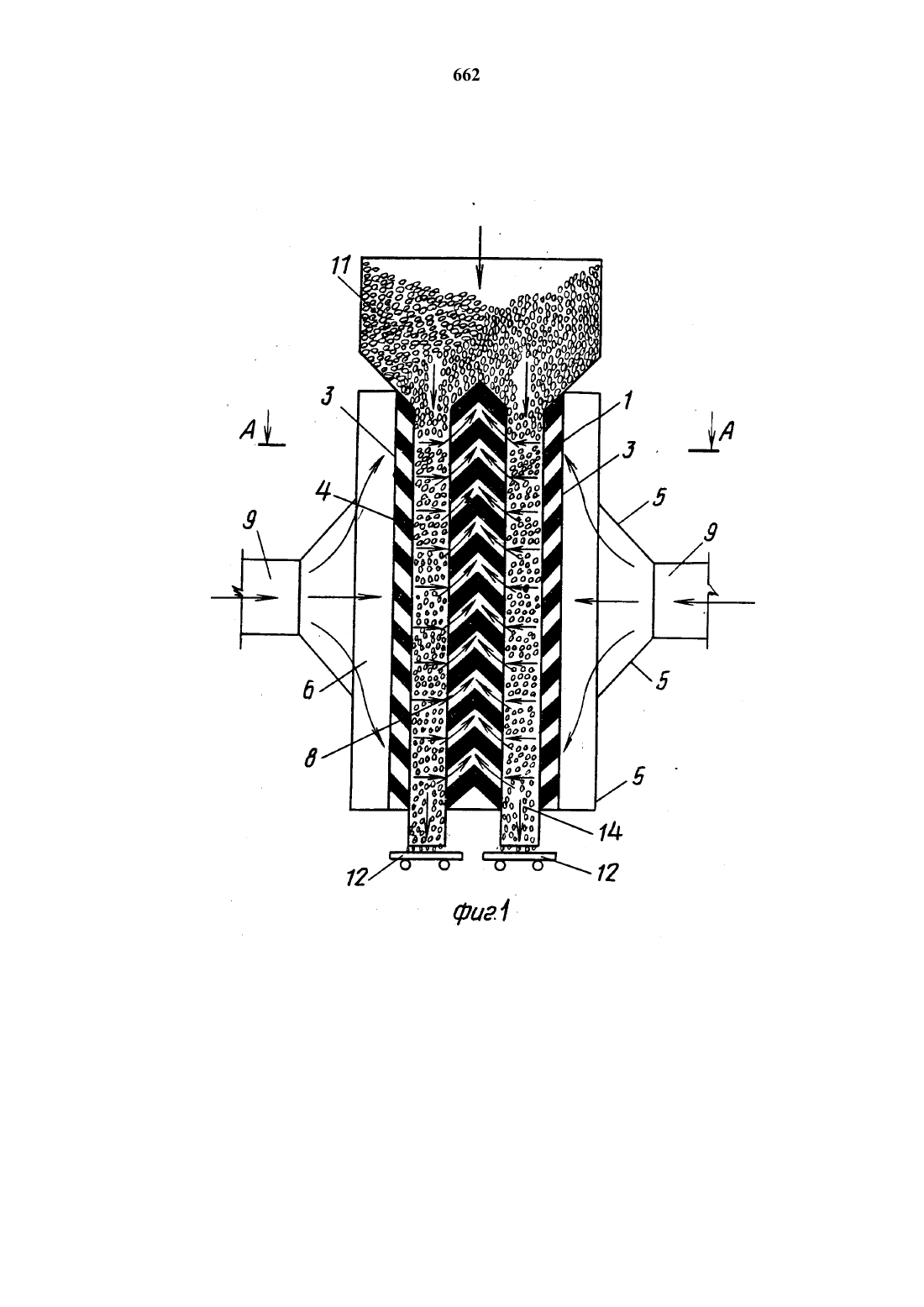

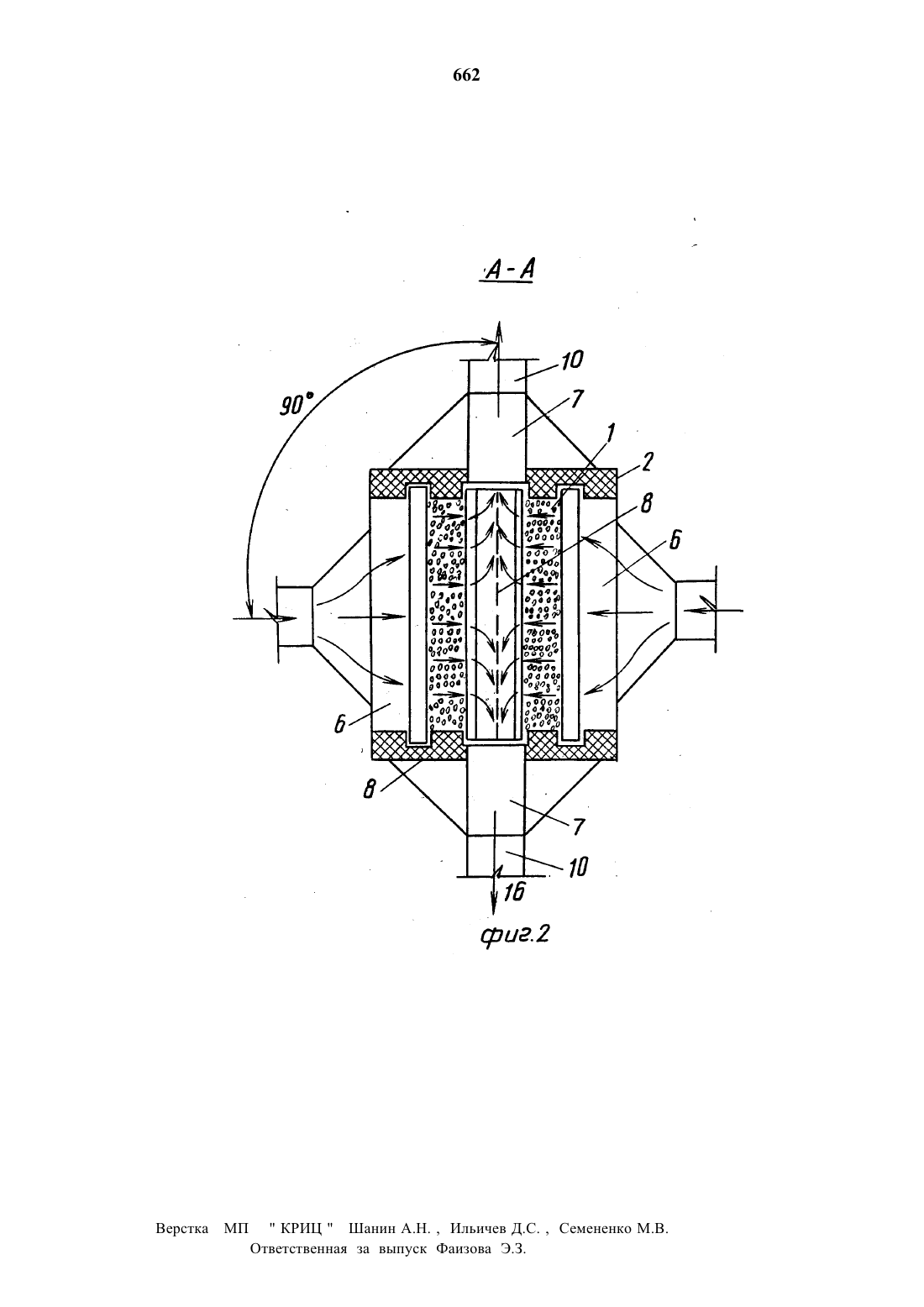

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к конструкциям шахтных печей для термической обработки кускового или гранулированного материала, например известняка. фосфоритов,цементного клинкера, и может быть использовано в промышленности строительных материалов, в химической, металлургической и других отраслях промышленности. Цель изобретения - повышение производительности за счет обеспечения встречного2 горения твердого топлива в слое по всей площади газораспределительных стенок. Для этого в шахте 1 печи с перфорированной перегородкой 8 теплоноситель в слой материала подается встречно и, фильтруясь через материал, поджигает находящееся в нем твердое топливо. Материал движется под действием гравитации сверху вниз,а теплоноситель в перекрестном с ним токе, фронты горения движутся встречно друг другу. Отходящие газы просасываются через зазоры перфорированной перегородки,поворачивают под прямым углом к направлению подачи теплоносителя н поступают в выводные полости 7. откуда с- помощью дымососа через газоход 10 удаляются из печи. Благодаря организации встречного горения твердого топлива в слое на одинаковом по высоте уровне производительностьИзобретение относится к конструкциям шахтных печей для термической обработки кускового или гранулированного-материала,например известняка, фосфоритов, цементного клинкера и др., и может быть использовано в промышленности строительных материалов, в химической, металлургической и других отраслях промышленности.Целью изобретения является повышение производительности за счет обеспечения встречного горения твердого топлива в слое по всей площади газораспределительных стенок.На фиг. 1 представлен шахтная печь с перекрестным движением теплоносителя, вертикальный разрез на фиг. 2 сечение АА на фиг. 1.Шахтная печь с перекрестным движением теплоносителя содержит шахту 1 прямо 10-92угольного сечения с боковыми огнеупорными стенками 2, расположенные по высоте шахты газораспределительные стенки из брусьев 4 и перекрытии 5. Газораспределительиые стенки 3 и огнеупорные стенки 2 образуют с перекрытиями 5 вводные полости 6, а к боковым стенкам снаружи примкнуты выводные полости 7. Полости 6, 7 соединены с системой тягодутьевых вентиляторов и расположены под углом 9 О друг к другу. Внутри шахты параллельно газораспределительным стенкам на уровне выводной полости 7 установлена перфорированная перегородка 8. Вводные полости через газоходы 9 соединены с вентиляторами (не показаны), а выводные полости через газоходы 10 с дымососами (не показаны). Сверху и шахте присоединен бункер.11, а снизу печь оснащена .разгружателем 12.Шахтная печь с перекрестным движением теплоносителя работает следующим образом, Сырьевой материал, например известняк в смеси с твердым топливом, взятые в расчетном соотношении, подают в бункер Н.-затем материал ДИЖЕТСЯ ПО ШЗХТЕ 1 ПОДдействием гравитации и далее разделяется перфорированной перегородкой 8 на два потока, затем обжигается и разгружается при помощи разгружателей 2.Теплоноситель с помощью вентиляторов через газоходы Э-поступает во вводные полости 6, затем через зазоры между брусьями 4 газораспределительных стенок.3 поступает -в слой и фильтруется встречно,в перекрестном токе с материалом. Твердое топливо в материале воспламеняется со стороны подачи теплоносителя на одинаковой высоте с обеих сторон шахты 1 и фронты горения движутся. встречно друг другу. Продукты сжигания твердого топлива вместе с продуктами от прокаливания сырья (отходящие газы) просасываются в зазоры перфорированной перегородки 8, поворачивают под прямым углом к направлению подачи теплоносителя и поступают в выводные полости 7, откуда дымососом через газоход О выводятся из печи.Расположение вводных и выводных полостей на одном уровне позволяет создать встречное горение твердого топлива в слое материала на одном по высоте уровне,что позволяет увеличить агрегатную производительность в два раза по сравнению с устройствамиюо встречным горением на разных уровнях.Расположение выводных полостей примкнутыми снаружи к боковым стенкам шахты на уровне перфорированных перегородок под углом 90 к вводным полостям позволяет обе полости, примыкающие к продольным стенкам шахты и к газораспределительным стенкам использовать в качестве вводных и тем самым организовать встречную подачу теплоносителя в слой на одном уровне. Кроме того, обеспечивается компактное расположение элементов конструкции печи и равномерный по наикратчайшему пути вывод отходящих газов в выводные полости в направлении обеих боковых стенок шахтцускорить отвод отходящих газов и тем самым интенсифицировать процесс обжига, что приводит к повышению производительности печи.Шахтная печь с перекрестным движением теплоносителя, содержащая шахту прямоугольного сечения с огнеупорными стенками, расположенные по высоте шахты газораспределительные стенки из брусьев, образующие с перекрытиями и огнеупорными стенками полости, соединенные с системой тягодутьевых вентиляторов, и перфорированную перегородку, отличающаяся тем, что. с целью повышения производительности за счет обеспечения встречного горения твердого топлива в слое по всей площадки газораспределительных стенок, вводные и вы водные полости расположены под углом 90 друг к другу, при этом выводные полости примкнуты снаружи к боковым стенкам шахты.в . . А сайтов - вон. т ч. ц, ,ООМчЙОООООО АЙ агЧ Ьо ЫЖИ восьми авто томат таим- оаоо 1 щМ ооцдгодт ММЙ Нщт то ода жмжж Цююо шипаВерстка МП КРИЦ Шанин А.Н. , Ильичев Д.С. , Семененко М.В. Ответственная за выпуск Фаизова 3.3.
