Шахтная печь с перекрестной подачей теплоносителя

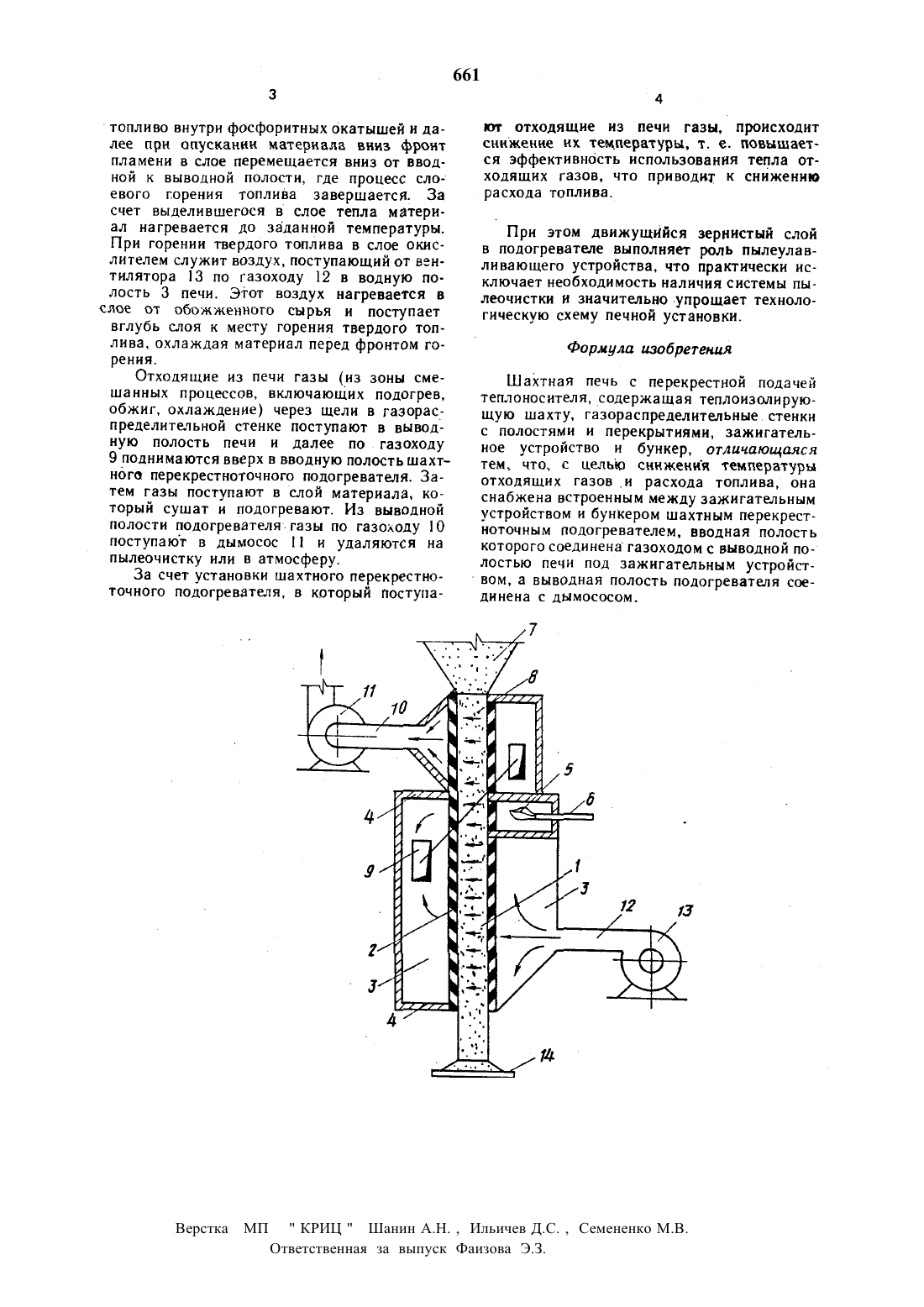

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к конструкциям шахтных печей с перекрестной подачей теплоносителя и может быть использовано для термообработки кускового или гранулированного материала, например фосфоритов, извести. Цель изобретения снижение температуры отходящих газов и расхода топлива. Для этого между зажигательным устройством 5 и бункером 7 установлен шахтный перекрестноточный подогреватель 8, вводная полость которого соединена газоходом 9 с выводнойполостью печи под зажигательным устройством, а выводная полость подогревателя 8 соединена газоходом 10 с дымососом Н. При ирохождении сырьевого материала через шахт печи происходит поступление отходящих газов в вводную полость шахтного перекрест ноточного подогревателя и дальнейшее их поступление в слой материала, который они сушат и подогревают. При этом снижается температура отходящих из печи газов, и движущийся слой материала в подогревателе выполняет роль пылеулавливающеггд устройства. что приводит и снижению расхода топлива на ведение процесса термообработки. ил.Изобретение относится к конструкциям шахтных печей прямоугольного сечения с перекрестной подачей теплоносителя и может быть использовано для термообработки кускового или гранулированного материалацнапример фосфоритов, извести.Целью изобретения является снижение температуры отходящих газов н расхода топлива.На чертеже представлен вертикальный разрез шахтной печи с перекрестной подачей теплоносителя.Шахтная печь с перекрестной подачей теплоносителя содержит теплоизолирующую шахту 1. газораспределительные стенки 2 с полостями 3 и перекрытиями 4. В верхней части шахты печи к вводной полости 3 присоединено зажигательное устройство Бис горелкой 6. Между зажигательным устроиством 5 и бункером 7 установлен шахтный перекрестноточный подогреватель 8, 10-92вводная полость которого соединена газоходом 9 с выводной полостью печи под зажигательным устройством, а выводная полость подогревателя 8 соединена газоходом 0 С дымососом Н. Вводная полость шахты печи соединена газоходом 12 с вентилятором 13. Снизу печь оснащена разгружателем 14..Щахтная печь с перекрестной подачей теплоносителя работает следующим образом. Сырьевой материал, например окатыши из фосфорнта в смеси с твердым топливом, поступает из бункера 7 в шахтный перекрестноточный подогреватель 8. Затем, опускаясь вниз, поступает в шахту 1 печи и далее при помощи разгружателя 14 продукт удаляется из печи. В верхней части шахты 1 печи за счет тепла газов, образующихся в зажигательном устройстве 5 при сжигании топлива, подаваемого через горелку 6, загорается твердоетопливо внутри фосфоритных окатышей и далее при опускании материала вниз фронт пламени в слое перемещается вниз от вводной к выводной полости, где процесс слоевого горения топлива завершается, За счет выделившегося в слое тепла материал нагревается до заданной температуры. При горении твердого топлива в слое окислителем служит воздух, поступающий от вентилятора 13 по газоходу 12 в водную полость З печи. Этот воздух нагревается вслое от обожженного сырья и поступает вглубь слоя к месту горения твердого топлива. охлаждая материал перед фронтом горения.Отходящие из печи газы (из зоны смешанных процессов, включающих подогрев,обжиг, охлаждение) через щели в газораспределительной стенке поступают в выводную полость печи и далее по газоходу9 ЭПОДННМЗЮТСЯ ВВЕРХ В ВВОДНУЮ ПОЛОСТЬ шахт ного перекрестноточного подогревателя. Затем газы поступают в слой материала, который сушат и подогревают. Из выводной полости подогревателягазы по гаэоходу 10 поступают в дымосос 11 и удаляются на пылеочистку или в атмосферу.За счет установки шахтного перекрестноточного подогревателя, в который поступат отходящие из печи газы, происходит снижение их температуры, т. е. повышается эффективность использования тепла отходящих газов, что приводит к снижению расхода топлива.При этом движущийся зернистый слой в подогревателе выполняет роль пылеулавливающего устройства, что практически исключает необходимость наличия системы пылеочистки и значительно упрощает технологическую схему печной установки.Шахтная печь с перекрестной подачей теплоносителя, содержащая теплоизолирующую шахту, газораспределительные. стенки с полостями и перекрытиями, зажигательное устройство и бункер, отличающаяся тем, что, с целью снижения температуры отходящих газов .и расхода топлива, она снабжена встроенным между зажигательным устройством и бункером шахтным перекрестиоточным подогревателем, вводная полость которого соединена газоходом с выводной полостью печи под зажигательным устройст ВОМ, а ВЫВОДНЗЯ ПОЛОСТЬ ПОДОГрСВЗТЕЛЯ СОС ДН НСНЗ С ДЫМОСОСОМ .Ответственная за выпуск Фаизова Э.З.
