Шахтная печь с перекрестной подачей теплоносителя

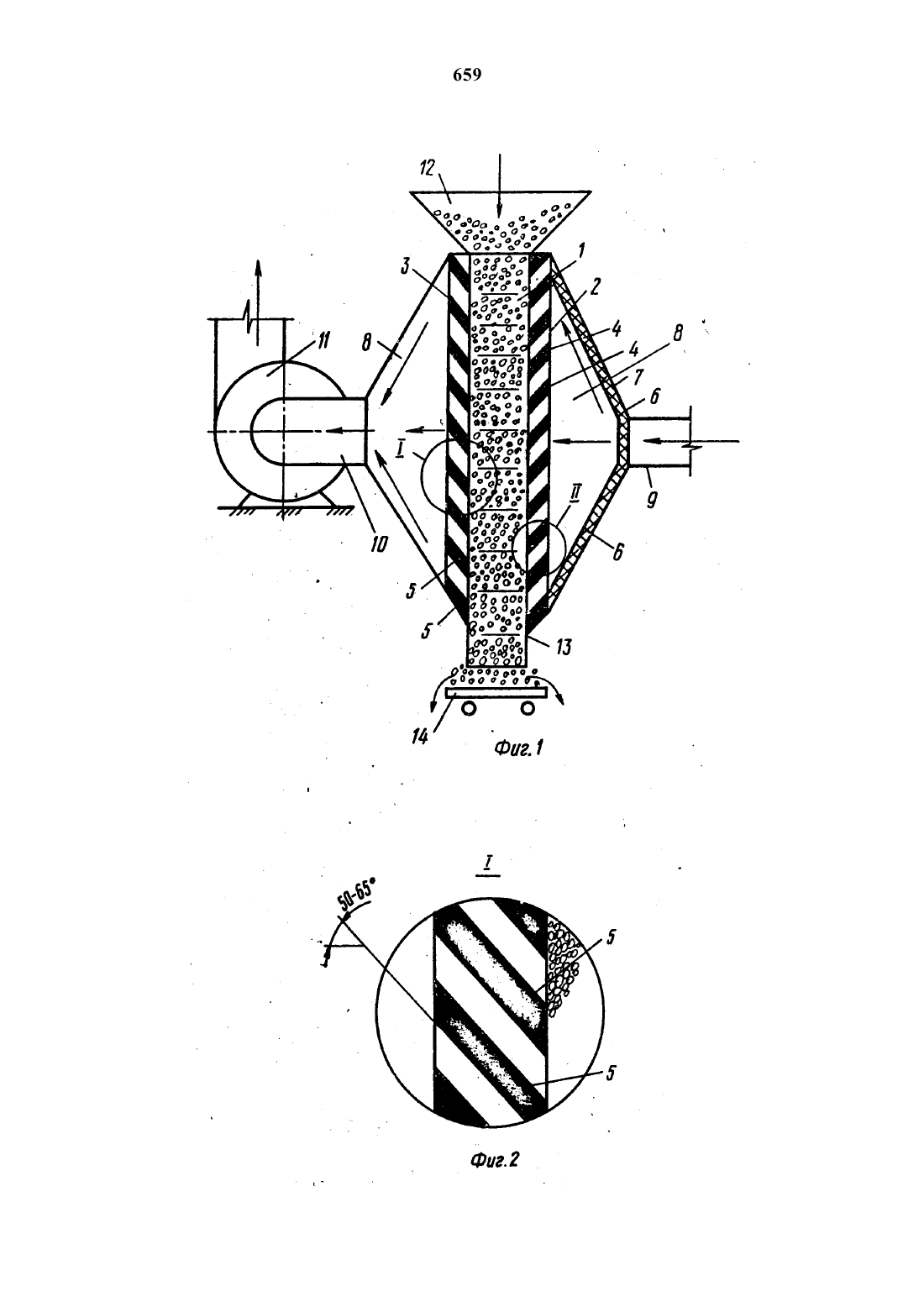

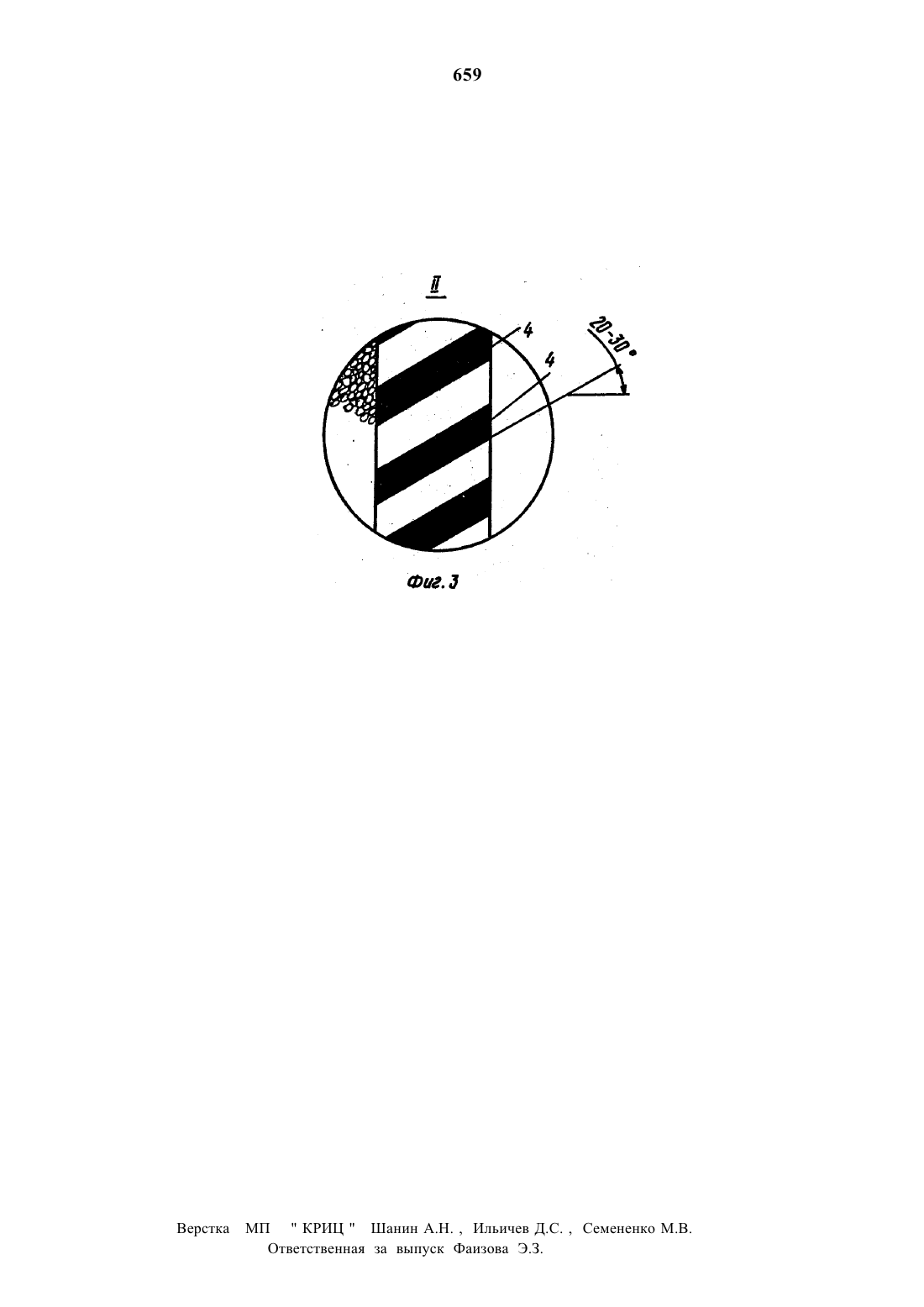

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР мЬ 12 О 4903, кл. Р 27 В 1/00, 1984.(57) Изобретение относится кконст рукциям шахтной печ для термической обработки кускового или гранулированного материала, например известняка,фосфоритов, цементного клинкера, и может быть испопьзованов промышленности строительнык материалов. Цель изобретена - повышение пронзводтельности печи. для этого печь содердт теплоизопнрованную шахту 1 с расположенными по ее высоте газораспределительным стенками 2, 3 из2 брусьев 4,5. Брусья 4 вводной газо распределительной стенки 2 установлены под углом 20-30, а брусья 5 га зораспределительной стенки 3 подуглом выводной 50-650. Благодаря это му становится нозможнм учесть влияние скоростного напора, вызванного движением теплоносителя через слой. Скоростной напор уменьшает горизонтальное давление на вводную газораспределительную стенку. Это позволяет уменьшмть угол наклона брусьеви тем саым увеличить двое сечене этой газораспределительной стенки. Скоростной напор увеличивает горизонтальное давление на выводную газораспределительную стенку и поэтому увеличене угла наклона брусьев позволяет повысить скоростъподачи теплоносителя, форсировать режим,С исключив попадание материала в вы водную полость, и тем самым повысить производительность печи. 3 ил.у изобретене относится к конструкциям шахтных печей для термической обработки кускового или гранулированного материала, например, известняка, фосфоритов, цементного клинкера и может быть использовано в провывленности строительных материалов,в-хищической, металлургической н других отраслях промышленности Целью.изобретения является новшение производительности печи.На фиг. 1 представлена шахтная печь, вертикапьнй разрез на фиг.2Шахтная печь с перекрестной подачей теплоносителя содержт теплоизолированную шахту 1 с-расположенными по ее высоте газораспределительным стенками 2,-3 из брусьев 4, 5, установ ленным с наклоном относительно основания шахты, и перекрытиями 6, образующим с газораслределнтельными стенками н огнеупорными стенками 7 полости 8 для прохода теплоносителя, соединенные с системой тягодутьевых вен 699(11) (э) 21 (61)тиляторов. Вводная полость соединена воздуховодом 9 с вентилятором (не локазан), выводная полость соединена газоходом 10 г дымососом 11. Печь сверху оснащена бункером 12, а сн зу течкой 13. Брусья 4 вводной газораспределительной стенки 2 установлены под угпом 2030 к основанию шахты, а брусья 5 выводной газораспределительной стенки 3 - под углом 50-650Установка брусьев вводной газораспределительной стенки под углом 2030 к основаню шахты позволяет повысить живоесечение газораспределительной стенки по сравнению с прототипом. При установке брусьев под углом менее 20 частицы материала пронкают в зазоры между брусьями за счет действия сил горизонтального давления матернала, а силы, противодействующие этому,не могут (динамический напор газов) компенсировать величину этого давления, что приводит (попаданию материала в полость и аварийной остановке печи. Увепичене угла наклона более 30 нецелесообразно, т.к. при том же положительном эффекте приводит к уменьшению живого сеченя газораспределительной стенки.Установка брусьев выводной газораспределительной стенки под углом 5065 к основанию шахты позволяет повышать скорость подачи теплоносителя до велнчнн близких к скорости псевдоонижения, при.зтом, несмотря на большой скоростной напор газов, не пронсходт выноса частиц материала в выводнуюпопость т.к. благодаря принятому углу наклона, он удеряи. ваются в пределах зазора брусьев за счет сил трения и собственной массы. Угол 50 принимается для крупнофракционного материала с большой плотностью и с уменьшением плотности материала следует увеличить угол.накло на брусьев. При установке брусьев к основанию шахты под углом менее 50 происходит вынос материала в выводную полость, т.е. форсировка процесса невозможна. Увелнчене угла наклона брусьев более 65 нецелесообразно,т.к. сниается нвое сечение выводв ной газораспределтельной стенки.При углах наклона брусьев выводной газораспределительной стенки(50-650)появляется возможность увеличить скорость подачи.теплоносителя, форсировать процесс обжига и тем самым повысить производительность печн Шахтная печь с перекрестной подачей теплоносителя работает следующим образом. Сырьевой материал в смеси с твердым топливом поступает из бункера 12 в шахту 1, по которой опускается вниз под действием гравитации. Пройдя все стадии процесса обжига и охлаждения, продуктиз шахты 1 при помощи питателя 1 д выгружается из печи Теплоноситель через воздуховод 9 подается в вводиуюпопость 8 и затем через зазоры между брусьям 4 в вводной газораспределтельной стенке 2 поступает в слой материала, участвует в процессе термообработки и отходящие газы (продукты гореня твердого топлива и газы, выделяющиеся из материала в процессе обжига) через зазоры между брусьями 5 газораспределительной стенки З поступают в выводную полость, откуда через газоход 10 с помощью дымососа 11 удаляются из печи на газоонистку. Благодаря принятым величинам угла наклона брусьев выводной газораспределительной стенки появляется возможность увеличить скорость подачи в слой теплоносителя н вывода из него отходящих газов, что позволяет форсировать режим обжига и тем самм увеличить производительность печ.Шахтная печь с перекрестной подачей теплоносителя, содержащая теплоИЗОЛНРОВЗНВУЮ шахту с расположеннъмм по ее высоте газораспределительными стенками из брусьев, установленных с наклоном относительно основания шахты, и перекрытиями, образующими с газораспределительными и огнеупорными стенками полости для прохода теплоносителя, соединенные с системой тягодутьевыи вентиляторов, о тл н ч а ю Щ а я с я тем, что, с целью повышения производительности печи, брусья водной газораспределительной стенкн установлен под углом 20-30 к основанию шахты, а брусья ВЫВОДНОЙ газораспределительной стенки под углом 50-65.Верстка МП КРИЦ Шанин А.Н. , ИлЬиЧев Д.С. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
