Шахтная печь с перекрестной подачей теплоносителя

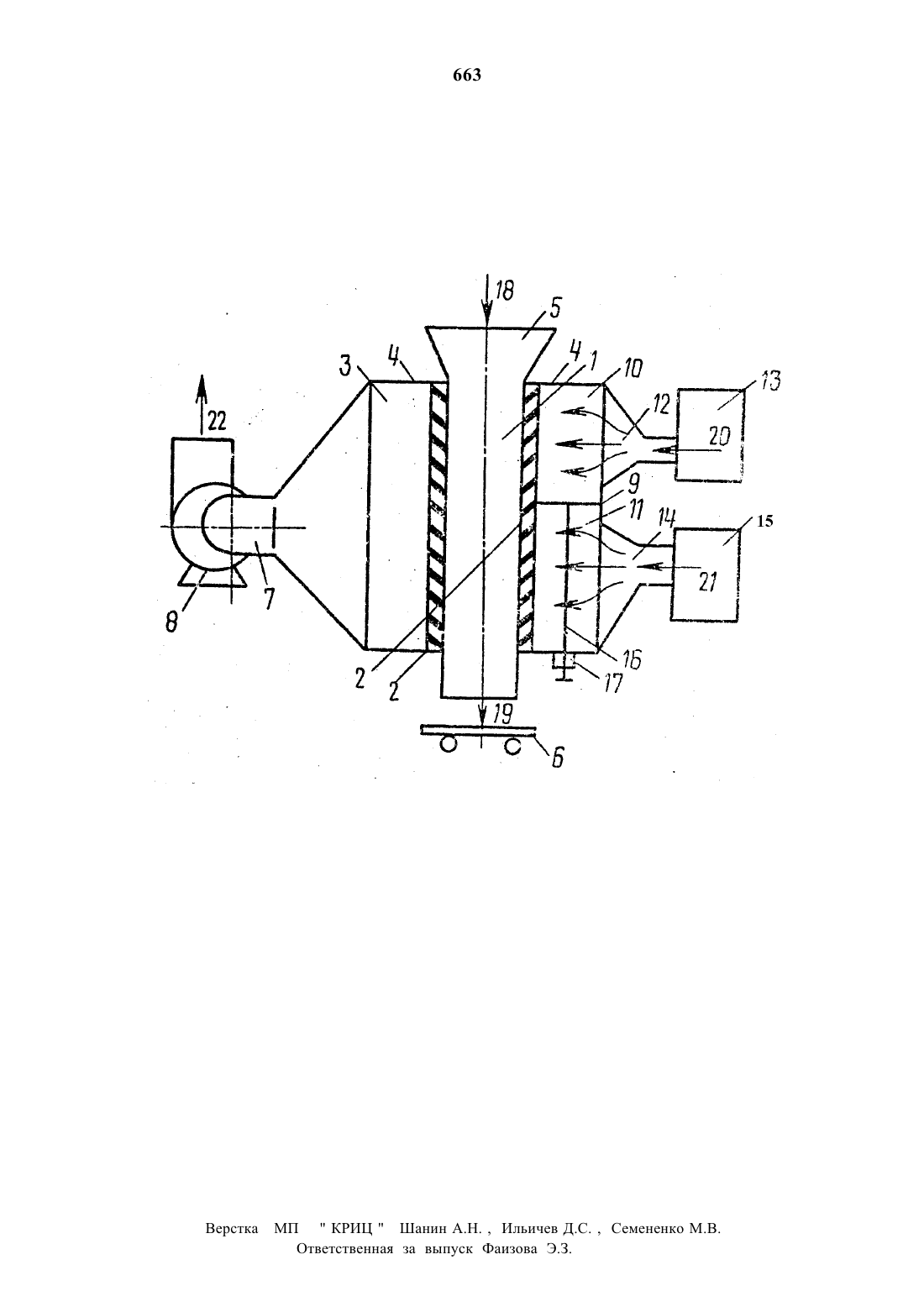

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(46) 15.03.94 Бюл 1421 (56) Авторское свидетельство СССР 107066, кл. 27 В 1/00, 1956.(ВЦ) ШАХТНАЯ ПЕЧЬ С ПЕРЕКРЕСТНОЙ ПОДАЧЕЙ ТЕПЛОНОСИТЕЛЯ(57) Сущность изобретения В шахтной печи вводная полостьразделена горизонтальной перегородкой, уста 2Новленной с возможностью вертикального перемещения. Верхняя часть вводной полости соединена с системой подачи высокотемпературного теплоносителя, нижняя часть вводной полости - с системой низкотемпературного теплоносителя. Это позволяетв верхней части шахты вести процесс сушки и частично дегидратации двуводного гипса, а в нижней части - доРабаТЫВаТЬ ПРОДУКТ до кондиционногоИзобретение относится к конструкции тепловых агрегатов для термической обработки зернистого И пылевидного двуводного гипса и может быть использовано в промышленности строительных материалов.Целью изобретения является повышение производительности печи.На чертеже представлен общий вид шахтной печи для производства строи ТЭЛЬНОГО гипса оАгрегат содержит шахту 1 с перфорированными газораспределительными стенками 2, с полостями 3 и перекрытиями Ц. Сверху к шахте 1 примкнут бункер 5, а снизу шахты установлен разгружатель 6. Выводная полость Ц соединена газоходом 7 с дымососом 8. Вводная полость 3 агрегата разделена перегородкой 9 на две части верхнюю 10 и нижнюю 11. Верхняя часть вводной полости 10 соединена газохо 2 д-92дом 12 с генератором высокотемпераТурного теплоносителя 13, а нижняя часть 11 соединена газоходом 1 д с гегенератором низкотемпературного теп лоносителя 15.Печь работает следующим образом.у Пьшевидный или зернистый двуводный ГС ПО СТПеЛКе 15 подают в шахту 1,Где он движется под действием гравитаЦИИ СО СКОРОСТЬЮ, задаваемой разгружателем 6 и по стрелке 19 выводится из шахты. Теплоноситель в вводную ПОЛОСТЬ П 0 СТУПает двумя потоками. В верхнюю часть шахты из генератора 13 по стрелке 20 поступает высокотемпеРаТУрный теплоноситель с температуРОЙ 250600 С, а я нижнюю часть шахТЫ 1 ИЗ Генератора 15 по стрелке 21 ПЧСТУПЭЕТ низкотемпературный тепло 29901) (э) 21 (61)носитель с температурой 13 О 250 СЭти газы посТУПдЮТ В ШЗХТУ Через щелевые отверстия в вводной газораспределительной стенке и далее фильтруется в слое термообрабатываемого материала, затем через щелевые отверстия выводной газораспределительной стенки поступают в полость 3, газоход 7 и дымососом 8 по стрелке 22 удаляются из агрегата.При необходимости увеличения степени термообработки материала при помощи штока 16 перегородку 9 опускают вниз, увеличивают подачу высокотемпературного теплоносителя и уменьшают подачу низкотемпературного теплоносителя. Напротив. ПРИ пережоге перегородку ПОДНИМЭЮТ ВВЕРХ,-уменьшают подачу высокотемпературно го теплоносителя и увеличивают подачу низкотемпературного теплоносителя. -В таблице приводятся сравнительные данные производительности тепло ЗЗТРЗТ РЭЗЛИЧНЫХ ТЕПЛОВЫХ агрегатов, производящих строительный ГИПС, В том числе аналога и прототипа.Как видно из таблицы, предлагаемое решение позволяет повысить-агрегатную производительность в 1,5 раза, Показатели Единица измеренУдельная производитель ность т/мзча удельную в 2-3 раза, что при равной агрегатной производительности позволит-снизить материалоемкость конструкции, Ф о р мяу лча и з о б р е т е н и я1. Шахтная печь с перекрестной подачей теплоносителя, преимущественно для производства строительного гипса, содержащая шахтус расположенными По ее высоте газораспределительными стенками, образующими с огнеупорными стенками и перекрытиями полости для прохода теплоносителя,соединенные ссистемой подвода и отвода теплоносителя о т л ич а ю щ а яс я темчто с целью повышения производительности печи, она снабжена установленной в вводной полостишахты горизонтальной перегородкой, при этом верхняя часть вводной полости соединена с системой подачи высокотемпературного теплоносителяа НИЖНЯЯ ЧЭСТЬ С СИСТЕМОЙ ПОЛВЧИ НИЗКОТЗМПВВЭТУЭНОГО ТЕППОНОСИТВПЯ.-2.-Печь по п.1 0 т л и ч а ю щ а я с я тем, что перегородка выпол 30 НЕНЗ С ВОЗМОЖНОСТЬЮ ЕВРТИКЭЛЬНОГО пе РЕМЗЩВНИЯ.йвеличинай аналог базовый предлагай(гипсова- объект мое решегче рочный (прото- котел) тип) 1-.Верстка МП КРИЦ Шанин А.Н. , Ильичев Д.С. , Семененко М.В. Ответственная за выпуск Фаизова 3.3.
