Шахтная печь с перекрестным движением теплоносителя

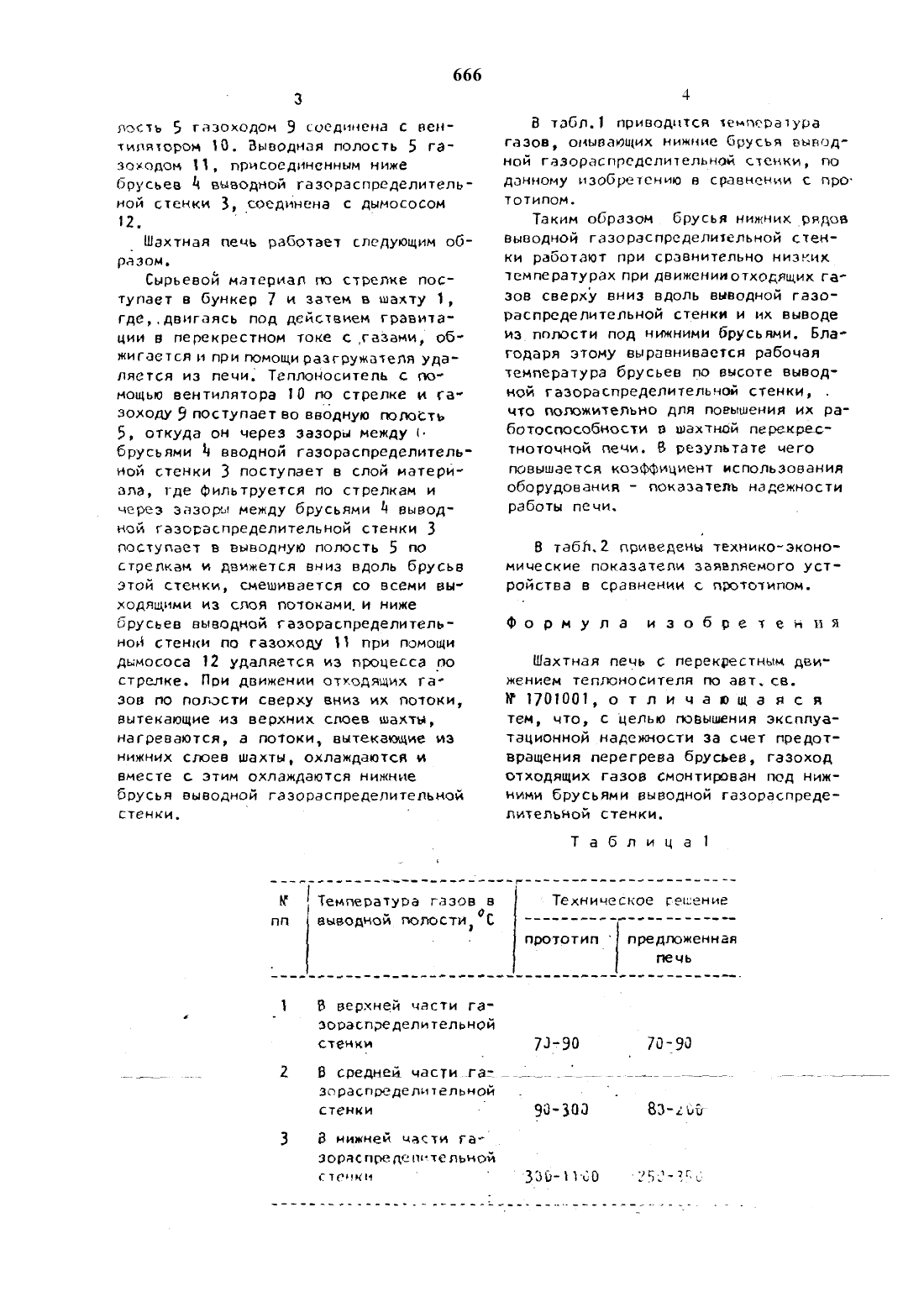

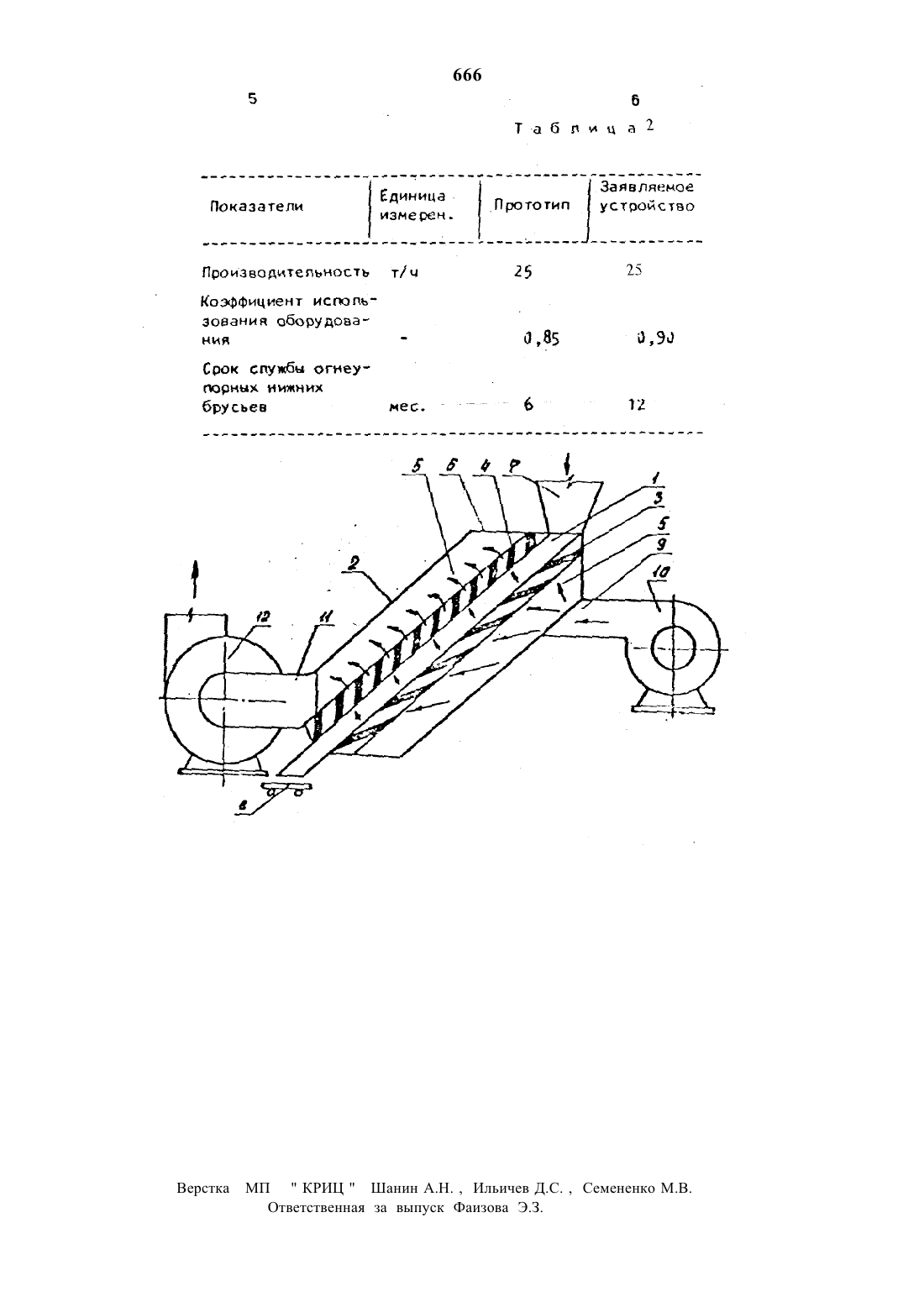

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР К 1701001, кл. Р 27 В 1/Од, 1985 (непублик).(57) Использование термическая обработка кускового или гранулирован ного материала, фосфоритов, цемент Изобретение относится к конструкциям шахтных печей для термической обработки кускового или гранулированного материала, например фосфоритов,цементного клинкера, извести и др,является усовершенствованием основ ного изобретения по авт.св. К 17010 б 1 ти может быть использовано в промышленности строительных материалов, в химической и других отраслях промышленности.Известна конструкция шахтной печи с перекрестной . подачей теплоносителя, включающая теплоизопирующую Шахту, наклоненную под углом до-7 о К Основанио со стороны подачи теплоносителя, газораспределительные стенКИ ИЗ бРУСьев, полостей и перекрытий,СнСТ 8 МУ ПОДЭЧИ И отвода теплоносителя, соединенную с полостями П , ДБ-92ного клинкера, извести в промышленности строительных материалов, в химической, металлургической и других отраслях промышленности. Сущность изобретения шахта 1 печи содержит газораспределительные стенки 3 из брусьев Ц, полости 5 и перекрытие 6. Газоход 11 отходящих газов смонтирован под нижними брусьями выводной газораспределительной стенки. Благодаря зтому в зону более высоких температур идет поток полости, что способствует выравниванию температуры брусьев по высоте выводной газораспределительной-стенки. 1 ил.Недостатком конструкции является перегрев и выход из строя нижних брусьев выводной газораспредедтеь ной стенки и примыкаощи 5 дд 9 де обжГ 3 я ЧТО РИВОДИТ к остановкам печи для замены брусьев нижних рядов. Это цобуславливает низкую эксплуатдцо ную надежность шахтной печи.Целью изобретения является повышение эксплуатационной надежности заНа чертеже представлен разрез осываемой печи.Шахтная печь содержит шахту 1 днМоугольного сечения С наружными стенд 2 И Ггзордспределительными стенд 3 ИЗ бРУсьев Ц с полостями 5 и Пгрекрытиями 6. Сверху шахта 1 соедед С 5 УНКеР 0 М 7, а снизу печь Оснащена разгружателем 8. Вводная по 666 3лость 5 газоходом 9 соединена с вентилятором 10. Выводная полость 5 газоходон 11, присоединснным ниже брусьев Ч выводной газораспределительной стенки 3 соединена с дымососом 12.Шахтная печь работает следующим образом.Сырьевой материал по стрелке поступает в бункер 7 И затем в шахту 1,где,.двигаясь под действием гравитации в перекрестном токе с.газами обЖИГдеТСЯЪ 1 Пригрмощиразгружателя удаляется из печи. Теплоноситель с помощью вентилятора 10 по стрелке и газоходу 9 поступает во вводную полость 5, откуда он через зазоры между Ь брусьями д вводной газораспределительной стенки 3 поступает в слой материала, где фильтруется по стрелкам и через зазоры между брусьями д выводной газораспределительной стенки 3 поступает в выводную полость 5 по стрелкам и движется вниз вдоль брусьв этой стенки, смешивается со всеми выходящими из слоя потоками.и ниже брусьев выводной газораспределительной стенки по газоходу 11 при помощи дымососа 12 удаляется из процесса по стрелке. При движении отходящих газов по полости сверху вниз их потоки,вытекающие из верхних слоев шахты,нагреваются, а потоки, вытекающие из нижних слоев шахты, охлаждаются и вместе с этим охлаждаются нижние брусья выводной газораспределительной стенки. 1Н Температура газовое пп выводной полости, СВ табл.1 приводится температура газов, онывапщих нижние брусья выводной газораспределительной стенки, поТаким образом брусья нижних рядов выводной газораспределительной стенки работают при сравнительно низких температурах при движенииотходящих газов сверху вниз вдоль выводной газораспределительной стенки и их выводе из полости под нижними брусьями. Благодаря этому выравнивается рабочая температура брусьев по высоте выводной газораспределительной стенки,что положительно для повышения их работоспособности в шахтной перекрестноточной печи. В результате чего повышается коэффициент использования оборудования - показатель надежности работы печи.В табл.2 приведены технино-экономические Чоказатели заявляемого устройства в сравнении с прототипом.Шахтная пень с перекрестным движением теплоносителя по авт.св.тем, что, с целью повышения эксплуатационной надежности за счет предотвращения перегрева брусьев, газоход отходящих газов смонтирован под ниж ними брусьями выводной газораспределительной стенки.В средней части га зораспредепительнойПООТОТИПб ПРВДЛОЖСННЗЯ ПЕЧЬ 7390 70390 за-зоо за-два зри-лицо ччьЗаявляеное Показатели ЕдиНица Прототип устройство измерен. Производительность т/ч 25 25Коэффициент использования оборудова ния - 0,85 0,90 Срок службы огнеучпорных нижних брусьев нес. т 6 12Верстка МП КРИЦ Шанин А.Н. , ИлЬиЧев Д.С. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
