Печь

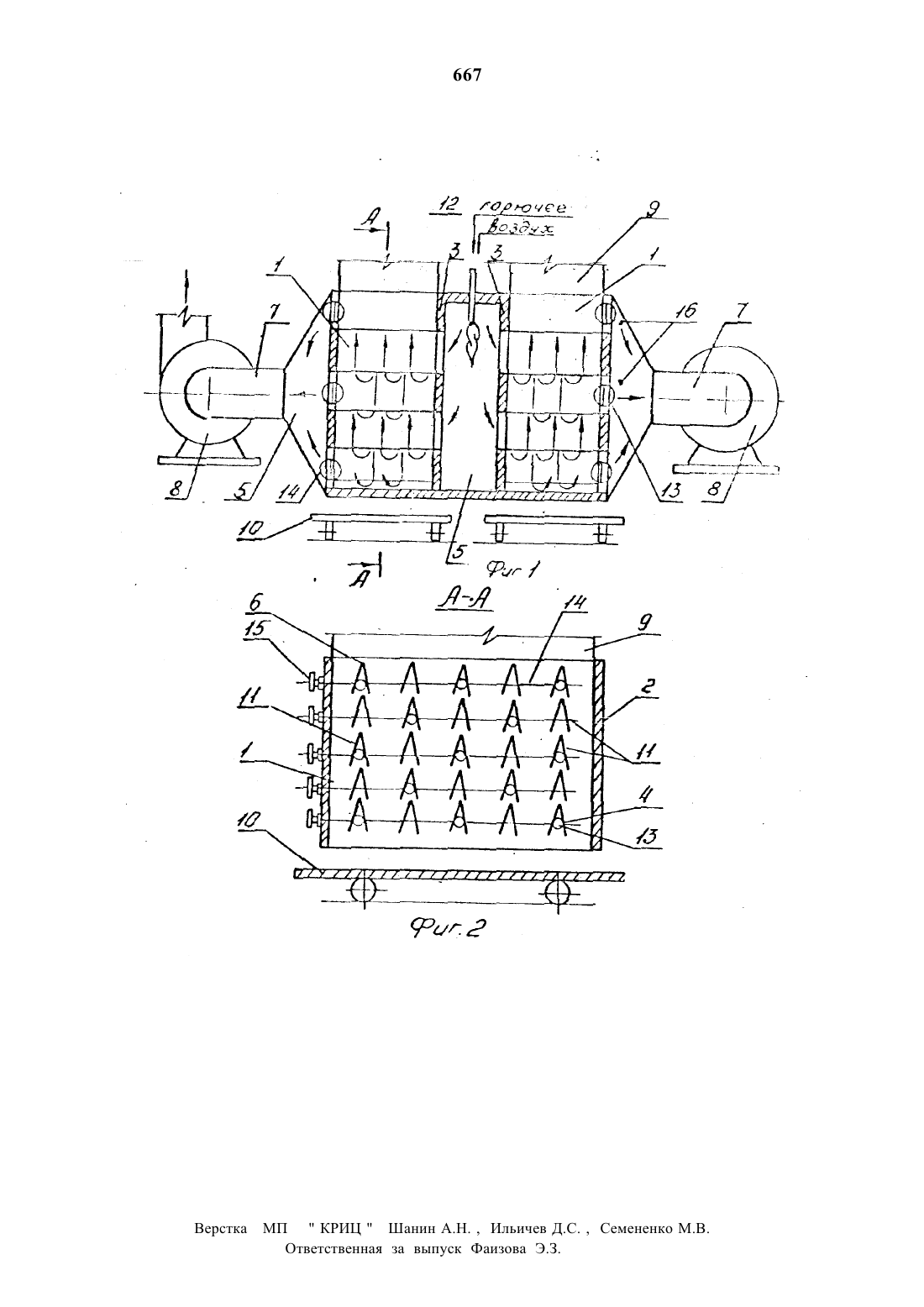

ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 1685124.кл.1 27 81/001989.(57) Использование термообработка в плотном фильтрующем нисходящем слое куско вого. гранулированного и зернистого материала, например. фосфоритов. извест ня ка. цементного клинкера в промышленности строительных материалов. химической. металлургической отраслях промышленности. Сущность изобретения в газораспре делительных стенках 3 шахтной печиокна 4 выполнены в шахматном порядке и установ Изобретение относится к конструкциям печеи шахтного типа. работающих в плотном Фильтрующем нисходящем слое материала и может быть использовано для термообработки кускового. гранулироваю ного и зернистого материала. например,фосфоритов, известняка. цементного клинкера. в Промнтнпенности строительных материалов. химической, металлургической и других отраслях промышленности.Целью изобретения является сгабилит зация процесса термообработки за счет ре ГУЛИООВЗНИЧ ПОДЭЧИ ТЕППОНОСИТЕПЯ ПО зонам печи.-На фиг.1 представлен оертикальньха разрез шахтной печи на фиГт сечение А-А фиг.1.ленные над ними полки 11 создают каНаЛЫ которые поочередно подсоединяются к сис теме подвода и отвода теплоносителя. окна 4 оснащены заслонками 13. которые в рядах по горизонтали при помощи тяги 14 присоединены к исполнительному механизму 15,что создает возможность синхронного регулирования зазора в окнах каждого ряда. При отклонении температуры газов, отходящих из окон каждого ряда. изменяют зазор в окнах того ряда. в котором наблюдается это изменение, до восстановления регламентной температуры. Осуществление такого регулирования температуры позволяет стабилизировать пшцесс термообработки. что позволяет снизить расход тепла на С 5 18 и повысить качество продукта. 1 табл 2 ил.Шахтная печь содержит шахты 1 с боковыми сплошными огнеупорными стенками 2 и продольными газораспределительными стенками 3. с окнами 4, полости 5 и перекрытия 6. Вводные полости 5 газоходамът 7 сое динены с дымососами 8. Каждая шахта 1 оснащена сверху бункером 9, а снизу разгружателем 10. В верхней части центральной полости 5 установлены горелки 12.В горизонтальных стенках З окна 4 аьг полнены в шахматном порядке и установленныенад ними полки 11 создают каналы,которые поочередно подсоединяются к сиг теме ПОДЧОДЭ И ОТБОДЭ ТЕППОНОСИТЕЛЯ. ОКНУ 4 подвода или отвода теплоносителя оснащены заслонками 13. которые а рядах по горизонтали при помощи тяги 14 присоеди 49901) (э) 21 (61)Ноны К Исполнительному механизму 15, что создает синхронное регулирование зазора в окнах каждого ряда. . Шахтная печь работает следующим образом. Материал из бункера 9 поступает в шахту 1 и под действием сил гравитации перемещается по шахтам вниз. Термообработанный продукт выводится из шахт 1 при помощи раагружателя 10.ной полости 5 при помощи сжигания горючего в горелках 12. поступает в шахты 1 через окна 4 и далее по каналам. образуемым под полками 1 1. распределяется вглубь шахт 1. а затем в слой материала. где филь ТПУВГСЯ С НИМ В прямотоке. ПВОТИВОТОКО Иперекрестном токе. и отработанный теплоноситель поступает в выводные попостиу 5 и по газоходам 7 следует в дымососыв и уделяется на пылеочистку.При отклонении температуры газов, отходящих из окон каждогоряда. фиксируемой -термопарами 16 изменяют зазор в окнах того ряда. в котором наблюдается это изменение до восстановления регламентной температуры. Причем при отклонении температуры в сторону увеличения уменьшают зазор в окнах заслонками и тем самым снижают подачу в слой теплоносителя и при уменьшении расчетной температуры напротищ-увеличивают 333005 В окнах. И тем 88Расход тепла на сушку кеРасход тепла на обжиг из ккал/кгмым, увеличивают подачу теплоносителя в зону нарушения по горизонтальному сеченшо печи. Осуществление такого регулирования термообработки материала позволяет стабилизировать процесс без изменения питания. печи. сырьевым материалом. что положительно для обеспечения равномер- нога обжига материала-и повышения технико-экономических показателей шахтной печи. В таблице приводятся сравнительные показатели работы шахтных печей.Шахтная печь. содержащая шахты с ог- неупорными стенками и расположенными по их высоте газораспределительными стенками с выполненными в них в шахматном порядке окнами и установленнымййай ними в шахтах в шахматном порядке полками. образующими каналы для прохода теплоносителя. полости. образованные газораспределительным стенками. перекрытиями и огнеупорными стенками. соедиионные с системой подвода и отвода теплоносителя. от л и ч а ю щ а я с я темцчто. с целью стабилизации процесса термообра- ботки за счет регулирования подачи тепло- у носителя по зонам печи. окна подводе и/илиотвода теплоносителя в горизонтальных рядах выполнены с заслонками синх-. ронного регулирования в них зазора. соединенными с общим исполнительным механизмом.Верстка МП КРИЦ Шанин А.Н. , Ильичев Д.С. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
