Печь

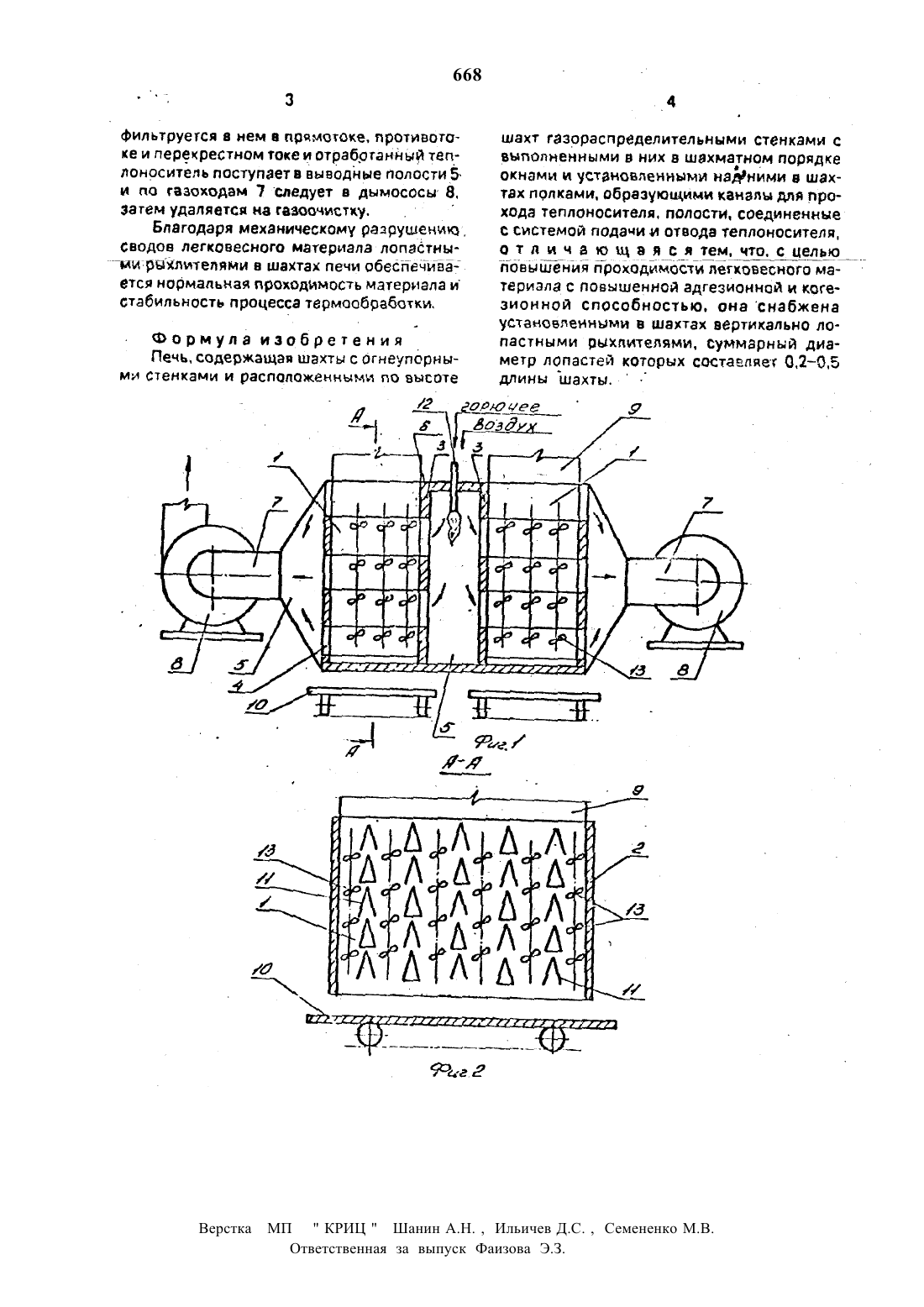

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) печь - . (57) Использование сушка в плотном фильтрующем нисходящем слое отходов древесины (опилок. стружек) перед их вторичнымИзобретение относится к конструкции печей. работающих в плотном фильтрую щем слое и может быть использовано для термообработки отходов древесины (опилок. стружек) передних вторичным использованием В промышленности СТРОИТЕЛЬНЫХ материалов. - Целью изобретения является повышение проходимости легковесного материала с повышенной адгезионнойи когезионной способностью. . . На фиг.1 представлен вертикальный разрез печи на фиг) - сечение АеА фиглПечь содержит шахты 1 с боковыми тсплошными теплоизолирующими стенками 2 и продольными газораспределитепьными стенками 3. с окнамядтолости 5 и перекрытия б. Вводные полости 5 газоходами 7 соединены с дымососами 8. Каждая шахта 1 оснащена сверху бункером 9. а снизу разгружатепем 10. В верхнюю часть центральной полости 5 по тазоходу 12. подведем теплоноситель. В газораспределительных стенка 3 окнавыпшнены в шахматном по 10-93использованием в промышленности строительных материалов. Сущность изобретения в шахтах 1 печи. содержащеъ теплоиаолирующие стенки 2. газораспределительные стенки 3 сокнами 4. полостями 5 и перекрытиями Б. установлены вертикально лопастные рыхлители 13. Суммарный диаметр лопастей рыхлителей рабен 02-05 длины шахты. Рыхлители разрушают своды материала обеспечивают проходимость материала по шахтам итем самым стабилизи руют процесс сушки. 2 ил.рядке и установленные над ними полки 11создают каналы. которые поочередно подсоединяются к системе подвода и отвода теплоносителя. .лопастные рыхлители 13 с диаметром попа - стей а по длине шахты-неровном суммара ный диаметр лопастей 2 а равен О 20.5 длины шахты 1. 2 а (О.2 О.5). Печь работает следующим образом.Легковесный материал. например. мокрые древесные опилки из бункера 9 посту пает в шахты 1 и под действием сипгравитации и за счет лопастей рыхлителей 13 перемещается по шахтам вниз. Высушенный материал выводится из шахт 1 при помощи разгружателя 10. . Теплоноситель по газоходу 12 поступает в вводную полость 5 и далее через окна 4 по каналам под попками 11 распределяется вглубь шахт 1 и затем в слой материала, гдеке и перекрестном токе и отработанный теплоноситель поступает в выводные полости 5 и по гаэоходам 7 следует в дымососы- В. затем удаляется на газоочистку. . Благодаря механическому разрушению,сводов легковесного материала лопастны питрпйлитепями в шахтах печи обесйечиватется нормальная проходимость материала истабильность процесса термообработки. Формула изобретения р Печь. содержащая шахты с огнеупорны МИ стенками И РЗСПОЛОЖЗННЫМИ ПО БЫСОТЕшахт газрраспределительными стенками с выполненными а них в шахматном порядке окнами и установленными наддними а шак 7 ах попками. образующими каналы для прохода теплоносителя. полости. соединенные с системой подачи и отвода теплоносителя. отличаэощаясятемжтцсцелыойбвъашенигй Тройодимости легковесного магтериалар с повышенной адгезионная и когезионной способностью. она снабжена установленными в шахтах вертикально ло пастными рыхпителями. суммарный диаметр лопастей которых составляет О,20.5 длины Шахты. лГ, КРИЦ Шанин А.Н. , Ильичев Д.С. , Семененко М.В. Ответственная за выпуск Фаизова ЭЗ.
