Шахтная сушилка для сыпучих материалов

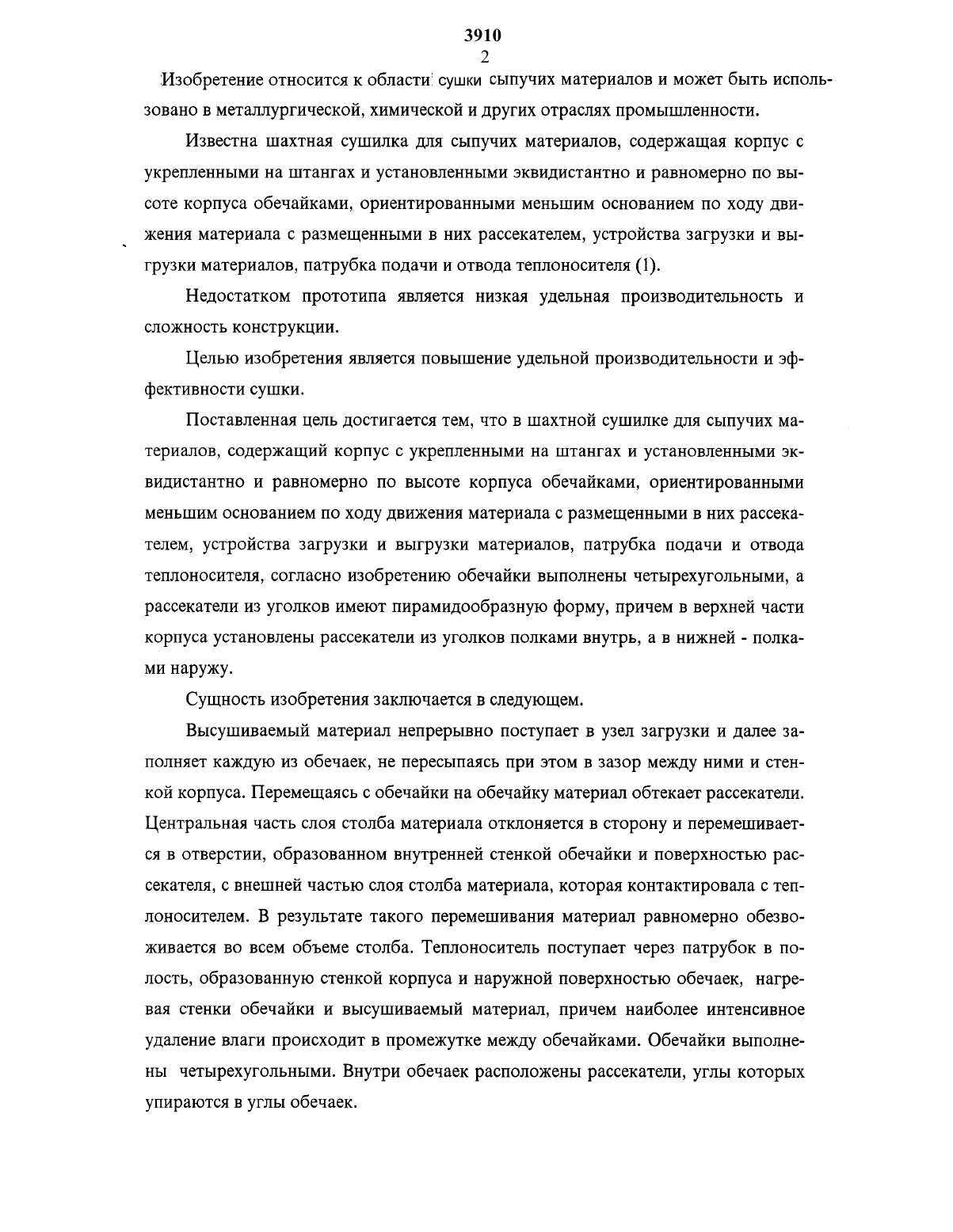

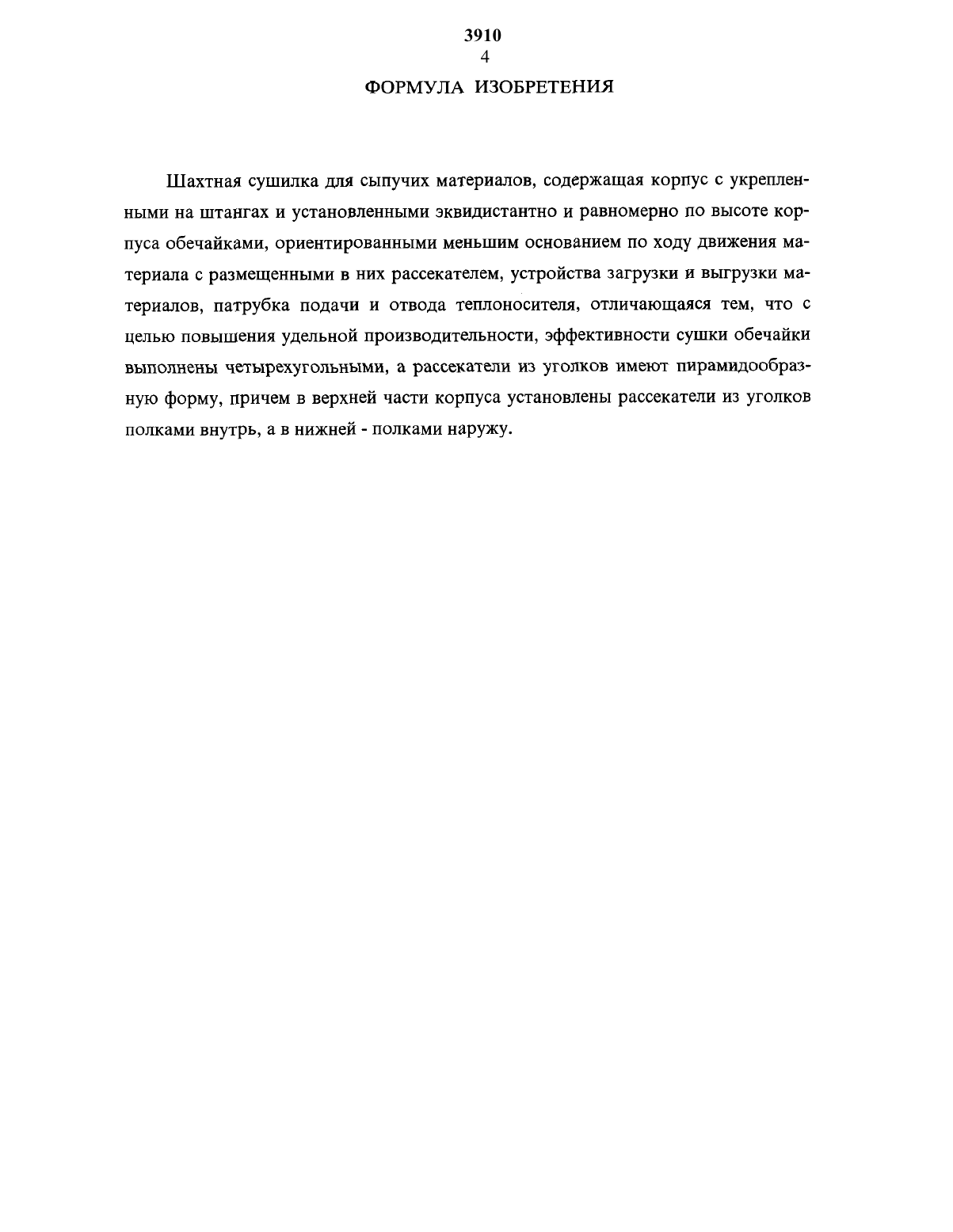

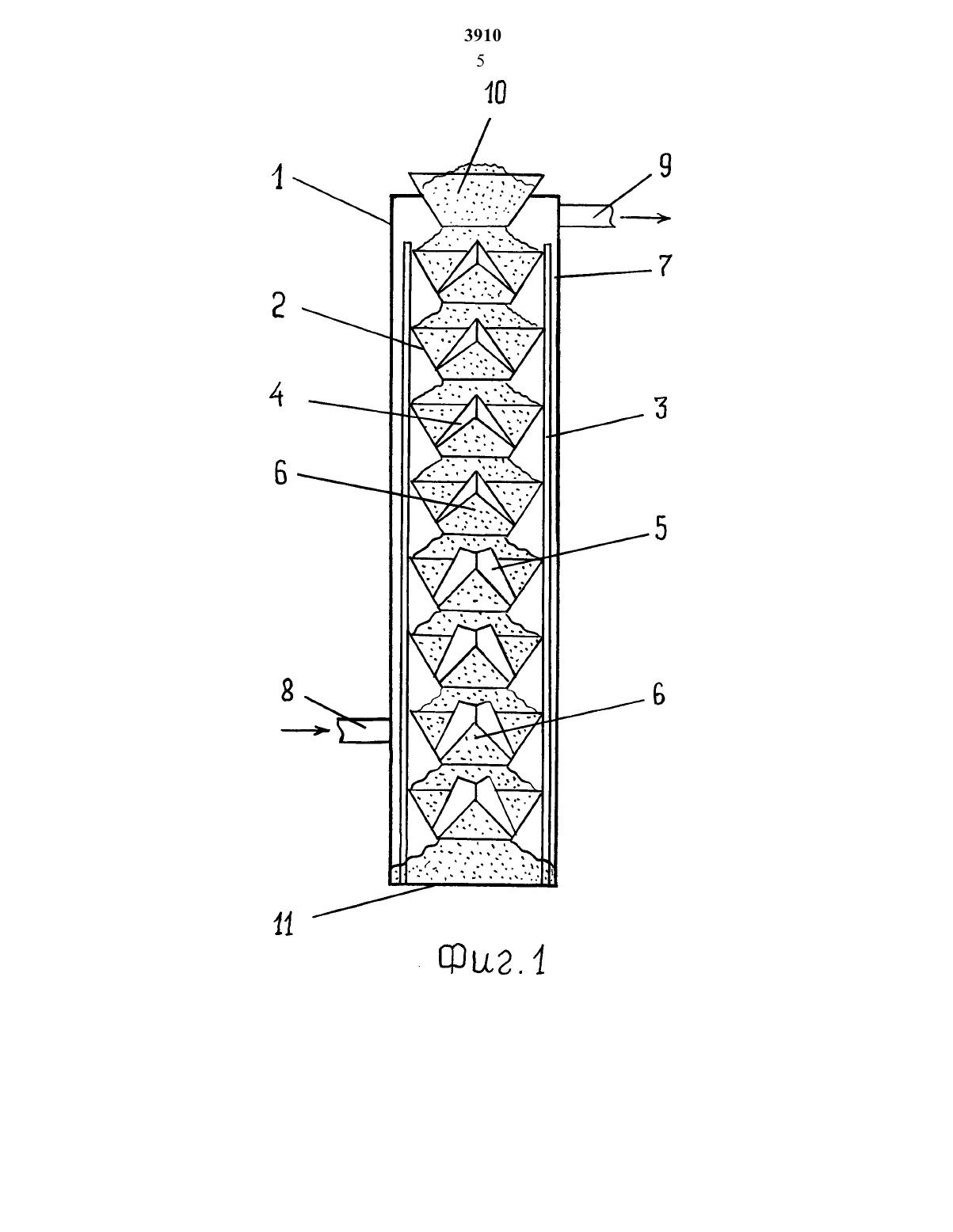

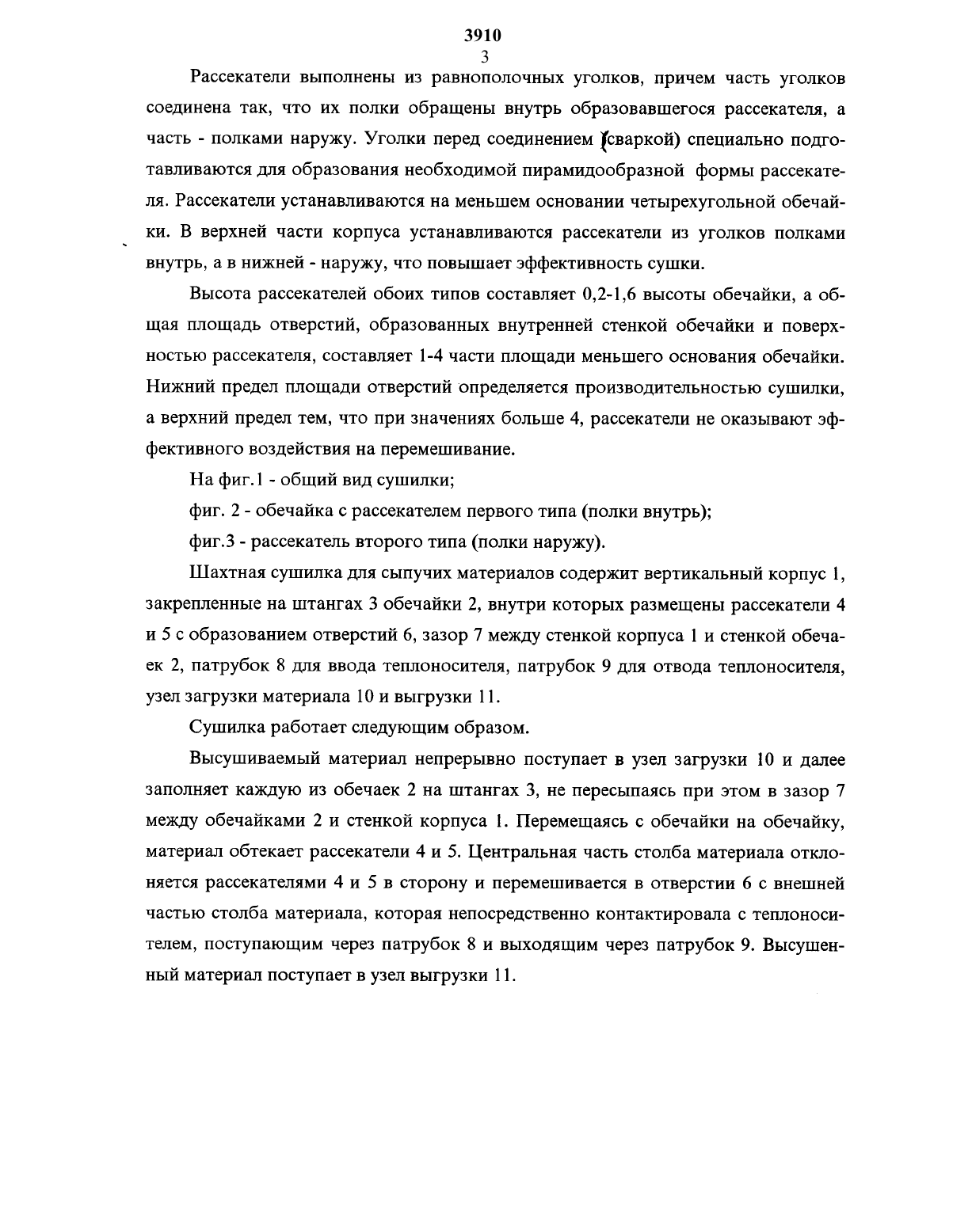

Изобретение относится к области сушки сыпучих материалов и может быть исполь зовано в металлургической, химической и других отраслях промышленности.Известна шахтная сушилка для сыпучих материалов, содержащая корпус с укрепленными на штангах и установленными эквидистантно И равномерно по вь 1 соте корпуса обечайками, ориентированными меньшим основанием по ходу движения материала с размещенными в них рассекателем, устройства загрузки и выгрузки материалов, патрубка подачи и отвода теплоносителя (1).Недостатком прототипа является низкая удельная производительность и сложность конструкции.Целью изобретения является повышение удельной производительности и эффективности сушки.Поставленная цель достигается тем, что в шахтной сушилке для сыпучих материалов, содержащий корпус с укрепленными на штангах и установленными эквидистантно и равномерно по высоте корпуса обечайками, ориентированными меньшим основанием по ходу движения материала с размещенными в них рассекателем, устройства загрузки и выгрузки материалов, патрубка подачи и отвода теплоносителя, согласно изобретению обечайки выполнены четырехугольными, а рассекатели из уголков имеют пирамидообразную форму, причем в верхней части корпуса установлены рассекатели из уголков полками внутрь, а в нижней - полками наружу.Сущность изобретения заключается в следующем.высушиваемый материал непрерывно поступает в узел загрузки и далее заполняет каждую из обечаек, не пересыпаясь при этом в зазор между ними и стенкой корпуса. Перемещаясь с обечайки на обечайку материал обтекает рассекатели. Центральная часть слоя столба материала отклоняется в сторону и перемешивается в отверстии, образованном внутренней стенкой обечайки и поверхностью рассекателя, с внешней частью слоя столба материала, которая контактировала с теплоносителем. В результате такого перемешивания материал равномерно обезвоживается во всем объеме столба. Теплоноситель поступает через патрубок в полость, образованную стенкой корпуса и наружной поверхностью обечаек, нагревая стенки обечайки и высушиваемый материал, причем наиболее интенсивное удаление влаги происходит в промежутке между обечайками. Обечайки выполнены четырехугольными. Внутри обечаек расположены рассекатели, углы которых3910 3 Рассекатели ВЬППОЛНСНЬХ ИЗ равнополочных УГОЛКОВ, ПрИЧСМ часть УГОЛКОВсоединена так, что их полки обращены внутрь образовавшегося рассекателя а Часть - полками наружу. Угошси перед соединением сваркой) специально подготавливаются для образования необходимой пирамидообразной формы рассекателя. Рассекатели устанавливаются на меньшем основании четырехугольной обечайки. В верхней части корпуса устанавливаются рассекатели из уголков полками внутрь, а в нижней - наружу, что повышает эффективность сушки.Высота рассекателей обоих типов составляет 0,21,6 высоты обечайки, а общая площадь отверстий, образованных внутренней стенкой обечайки и поверхностью рассекателя составляет 1-4 части площади меньшего основания обечайки. Нижний предел площади отверстий определяется производительностью сушишси,а верхний предел тем, что при значениях больше 4, рассекатели не оказывают эффективного воздействия на перемешивание.фиг. 2 - обечайка с рассекателем первого типа (полки внутрь)фиг.3 - рассекатель второго типа (полки наружу).Шахтная сушилка для сыпучих материалов содержит вертикальный корпус 1,закрепленные на штангах З обечайки 2, внутри которых размещены рассекатели 4 и 5 с образованием отверстий б, зазор 7 между стенкой корпуса 1 и стенкой обечаек 2, патрубок 8 для ввода теплоносителя, патрубок 9 для отвода теплоносителя,узел загрузки материала 10 и выгрузки 11.Сушилка работает следующим образом.Высушиваемый материал непрерывно поступает в узел загрузки 10 и далее заполняет каждую из обечаек 2 на штангах 3, не пересыпаясь при этом в зазор 7 между обечайками 2 и стенкой корпуса 1. Перемещаясь с обечайки на обечайку,материал обтекает рассекатели 4 и 5. Центральная часть столба материала отклоняется рассекателями 4 и 5 в сторону и перемешивается в отверстии 6 с внешней частью столба материала, которая непосредственно контактировала с теплоносителем, поступающим через патрубок 8 и выходящим через патрубок 9. Высушен ный материал поступает в узел выгрузки 11.Шахтная сушилка для сыпучих материалов, содержащая корпус с укрепленными на штангах и установленными эквидистантно и равномерно по высоте корпуса обечайками, ориентированными меньшим основанием по ходу движения материала с размещенными в них рассекателем, устройства загрузки и выгрузки материалов, патрубка подачи и отвода теплоносителя, отличающаяся тем, что с целью повышения удельной производительности, эффективности сушки обечайки выполнены четырехугольными, а рассекатели из уголков имеют пирамидообразную форму, причем в верхней части корпуса установлены рассекатели из уголков
