Устройство для выгрузки сыпучих материалов
Номер патента: 1286
Опубликовано: 15.09.1994
Авторы: Малышева Людмила Алексеевна, Маков Сергей Павлович, Маков Евгений Павлович, Евсеев Георгий Алексеевич
Формула / Реферат

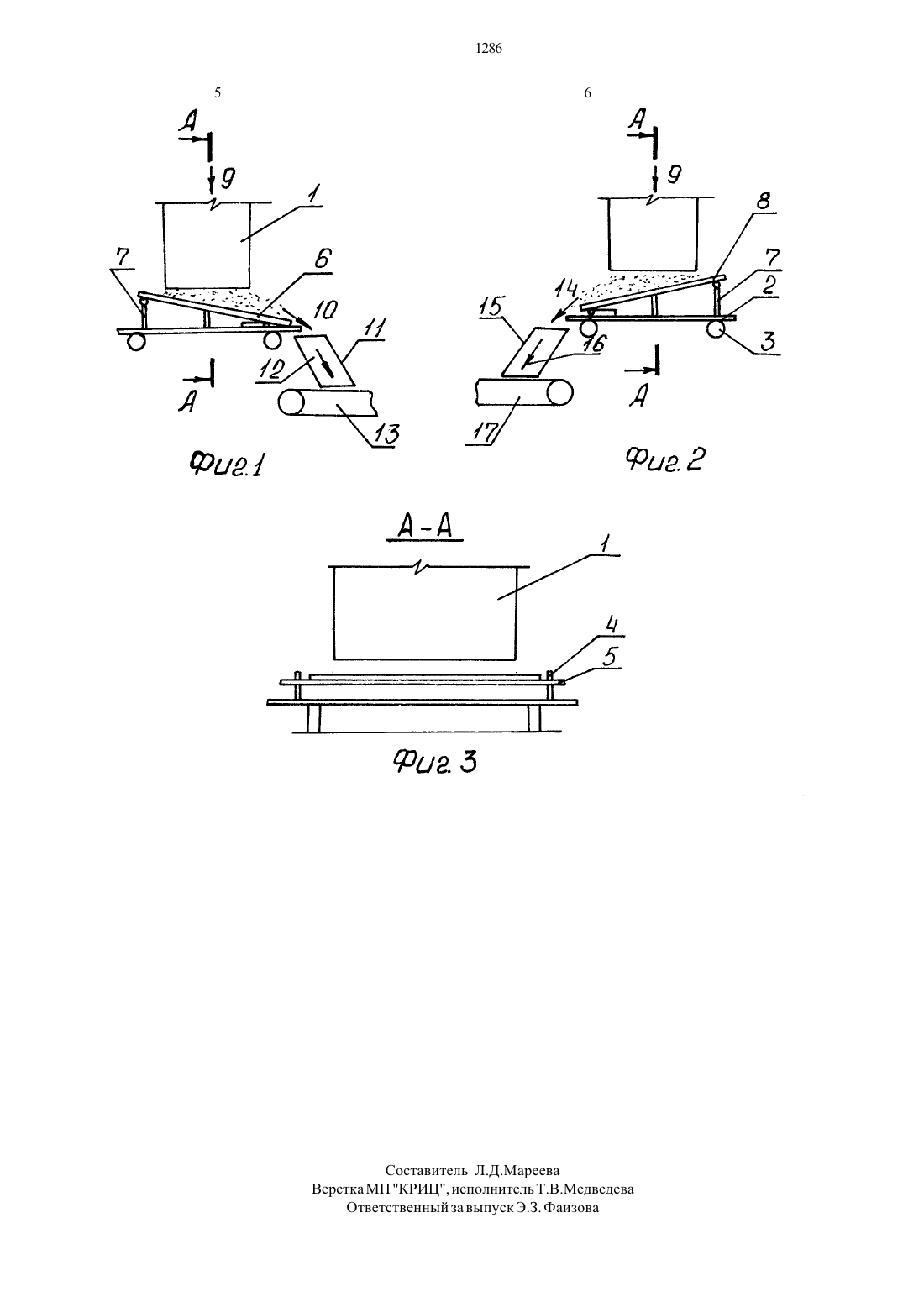

Изобретение относится и устройствам для выгрузки различных сыпучих материалов и может быть использовано в различных отраслях промышленности для равномерной разгрузки материала по сечению щелевой шахты, бункера или течки. Цель изобретения - обеспечение раздачи продукта на транспортные средства за счет раздельной выгрузки материала с обеих сторон щелевой течки. Устройство для выгрузки сыпучих материалов содержит щелевую течку, установленную под ней подвижную плиту с реверсивным приводом. Дополнительно оно снабжено закрепленной в боковых стенках подвижной плиты осью и установленной на подвижной плите симметрично продольной оси течки в исходном ее положении треугольной призмой, основания которой расположены параллельно боковым стенкам течки. Боковые грани треугольной призмы выполнены откидными с возможностью поочередной их установки, а обращенная к щелевой течке грань треугольной призмы лежит на оси подвижной плиты и превышает по ширине щелевую течку.
Текст

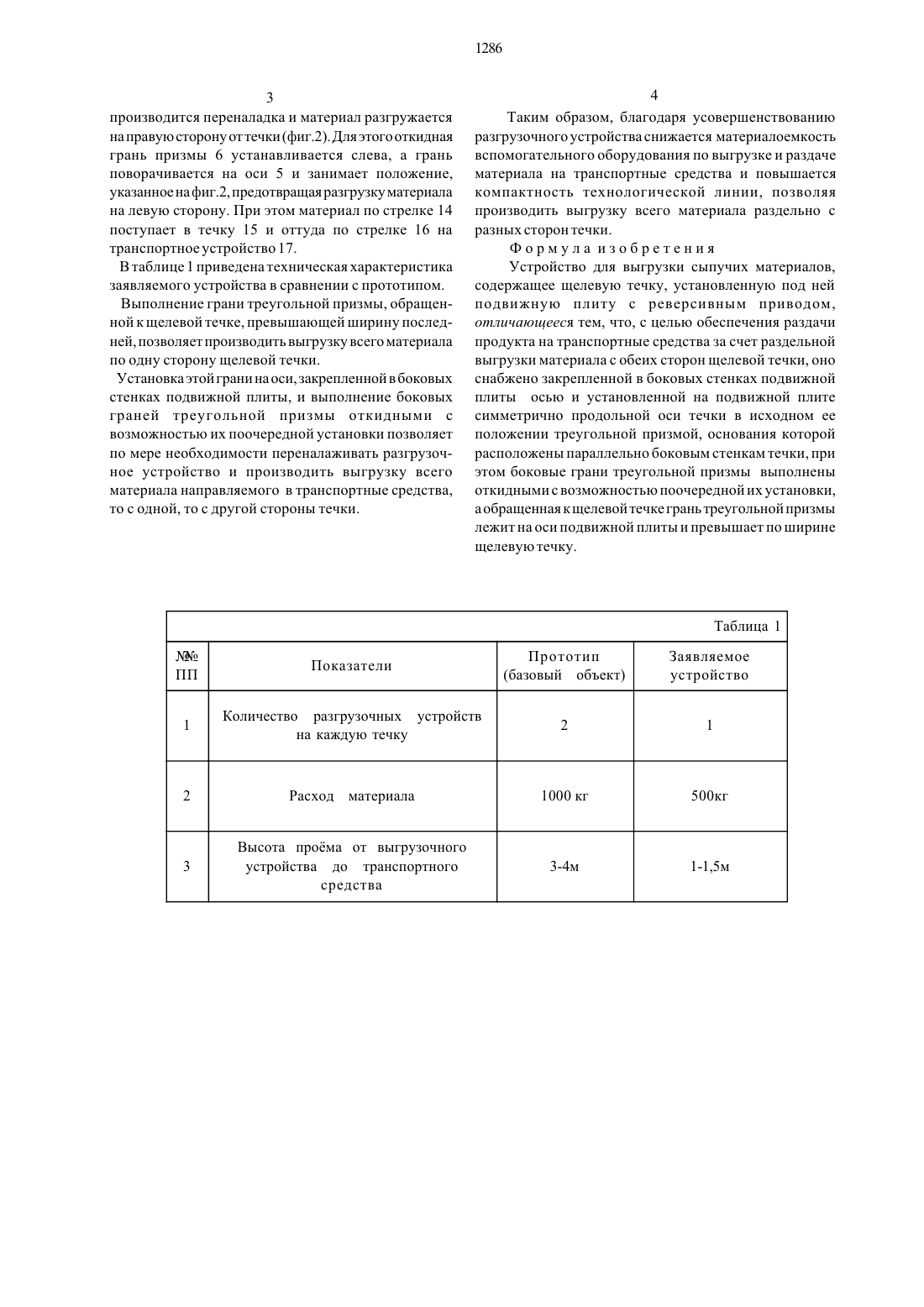

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ СЫПУЧИХ МАТЕРИАЛОВ(57) Изобретение относится и устройствам для выгрузки различных сыпучих материалов и может быть использовано в различных отраслях промышленности для равномерной разгрузки материала по сечению щелевой шахты, бункера или течки.на транспортные средства за счет раздельной выгрузки материала с обеих сторон щелевой течки.Устройство для выгрузки сыпучих материалов содержит щелевую течку, установленную под ней подвижную плиту с реверсивным приводом. Дополнительно оно снабжено закрепленной в боковых стенках подвижной плиты осью и установленной на подвижной плите симметрично продольной оси течки в исходном ее положении треугольной призмой, основания которой расположены параллельно боковым стенкам течки. Боковые грани треугольной призмы выполнены откиднь 1 ми с возможностью поочередной их установки, а обращенная к щелевой течке грань треугольной призмы лежит на оси подвижной плиты и превышает по щирине щелевую течку.Изобретение относится к устройствам для выгрузки различных сыпучих материалов и может быть использовано в различных отраслях промышленности для равномерной разгрузки материалов по сечению щелевой шахты, бункера или течки.Наиболее близким по технической сущности и достигаемому результату к данному изобретению является устройство для выгрузки сыпучих материалов,включающее щелевую течку и установленную под ней подвижную плиту с реверсивным приводом (1).Недостатком конструкции устройства для выгрузки сыпучих материалов является громоздкость и невозможность с помощью этого устройства раздельно выгружать материал с одной или по мере необходимости с другой стороны течки на транспортные средства.Целью изобретения является обеспечение раздачи продукта на транспортные средства за счет раздельной выгрузки материала с обеих сторон щелевой течки.На фиг.1 показан общий вид питателя (поперечный разрез), при выгрузке на левую сторону, на фиг.2 - то же,что и на фиг. 1 , при выгрузке на правую сторону, на фиг.3Устройство для выгрузки сыпучих материалов содержит щелевую течку 1, установленную под ней подвижную плиту 2 (прямоугольной формы) с реверсивным приводом (на чертеже не показан). Подвижная плита 2 установлена на катки 3. В боковых стенках 4 подвижной плиты закреплена ось 5 , а на подвижной плите 2 симметрично продольной оси течки в исходном ее положении установлена треугольная призма 6 параллельно боковым стенкам течки. Боковые грани 7 треугольной призмы выполнены откидными с возможностью поочередной их установки. Обращенная к щелевой течке 1 грань 8 треугольной призмы лежит на оси 5 подвижной плиты И превышает по щирине щелевую течку.Устройство работает следующим образом, Сыпучий материал по стрелке 9 поступает в щелевую течку 1 . При возвратно-поступательном движении гшить 1 2 с призмой 6, установленной как показано на фиг.1,материал разгружается на левую сторону от течки по стрелке 10 и через течку 1 1 поступает по стрелке 12 на транспортное средство 13. При необходимостипроизводится переналадка И материал разгружается на правую сторону от течки (фиг.2). Для этого откидная грань призмы 6 устанавливается слева, а грань поворачивается на оси 5 и занимает положение,указанное на фиг.2, предотвращая разгрузку материала на левую сторону. При этом материал по стрелке 14 поступает в течку 15 и оттуда По стрелке 16 на транспортное устройство 17. В таблице 1 приведена техническая характеристика заявляемого устройства в сравнении с прототипом.Выполнение грани треугольной призмы, обращенной к щелевой течке, превышающей ширину последней, позволяет производить выгрузку всего материала по одну сторону щелевой течки.Установкаэтой грани наоси, закрепленнойв боковых стенках подвижной плиты, и выполнение боковых граней треугольной призмы откидными с возможностью их поочередной установки позволяет по мере необходимости переналаживать разгрузочное устройство и производить выгрузку всего материала направляемого в транспортные средства,то с одной, то с другой стороны течки.Таким образом, благодаря усовершенствованию разгрузочного устройства снижается материалоемкость вспомогательного оборудования по выгрузке и раздаче материала на транспортные средства и повышается компактность технологической линии, позволяя производить выгрузку всего материала раздельно с разных сторон течки.Устройство для выгрузки сыпучих материалов,содержащее щелевую течку, установленную под ней подвижную плиту с реверсивным приводом,отличающееся тем, что, с Целью обеспечения раздачи продукта на транспортные средства за счет раздельной выгрузки материала с обеих сторон щелевой течки, оно снабжено закрепленной в боковых стенках подвижной плиты осью и установленной на подвижной плите симметрично продольной оси течки в исходном ее положении треугольной призмой, основания которой расположены параллельно боковым стенкам течки, при этом боковые грани треугольной призмы выполнены откидными с возможностью поочередной их установки,а обращенная к щелевой течке грань треугольной призмы лежит на оси подвижной плиты и превышает по ширине щелевую течку.Таблица 1 Прототип Заявляемое Показатели ,(базовыи объект) устройство Количество разгрузочных устройств 1 на каждую течку Расход материала 500 кг Высота прома от выгрузочного 3 устройства до транспортного 3-4 м 1-1,5 м средстваСоставитель Л.Д.Мареева Верстка МП КРИЦ, исполнитель Т.В.Медведева Ответственный за выпуск Э.3. Фаизова
МПК / Метки
МПК: F27D 3/06
Метки: выгрузки, материалов, устройство, сыпучих
