Шахтная печь с перекрестной подачей теплоносителя

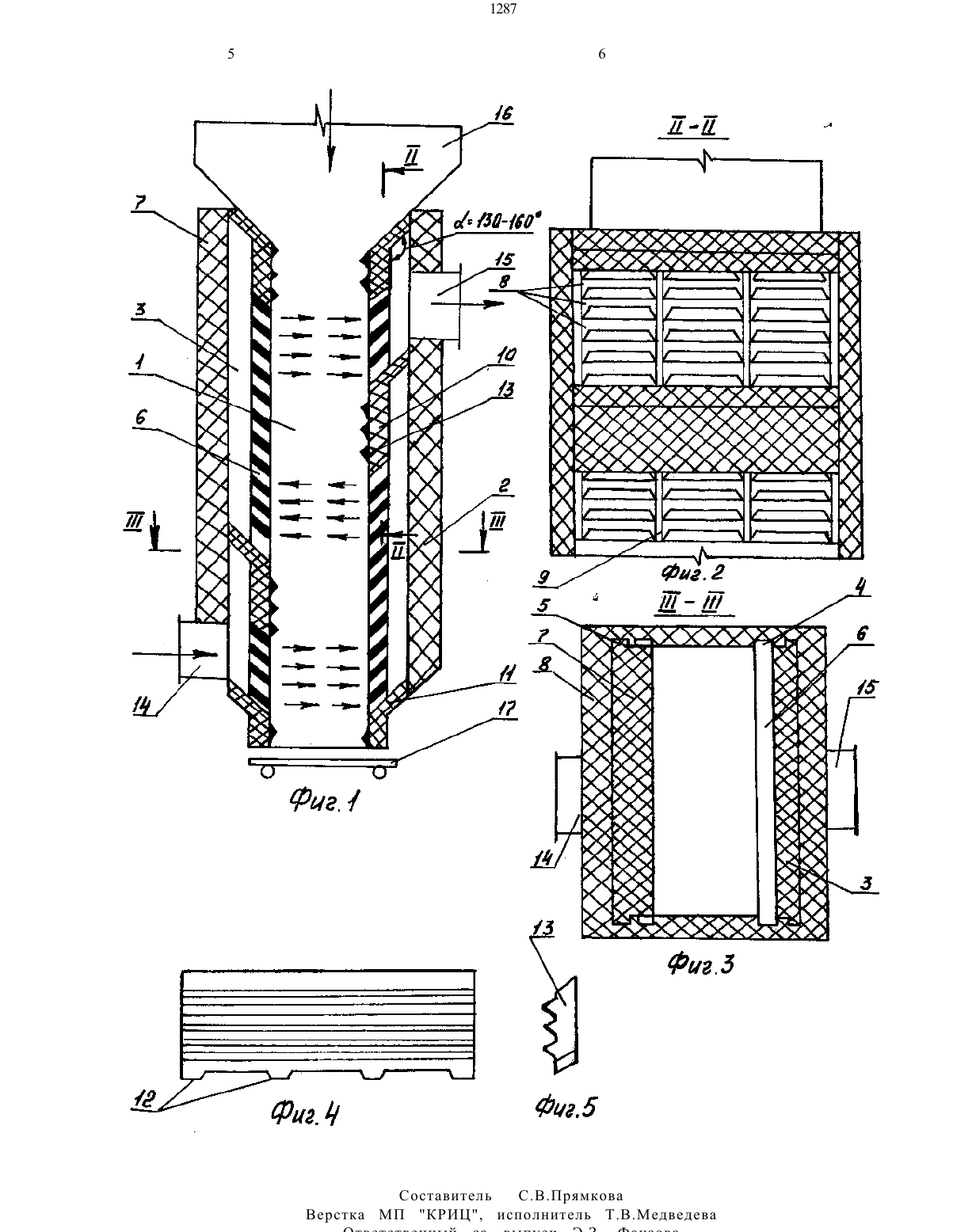

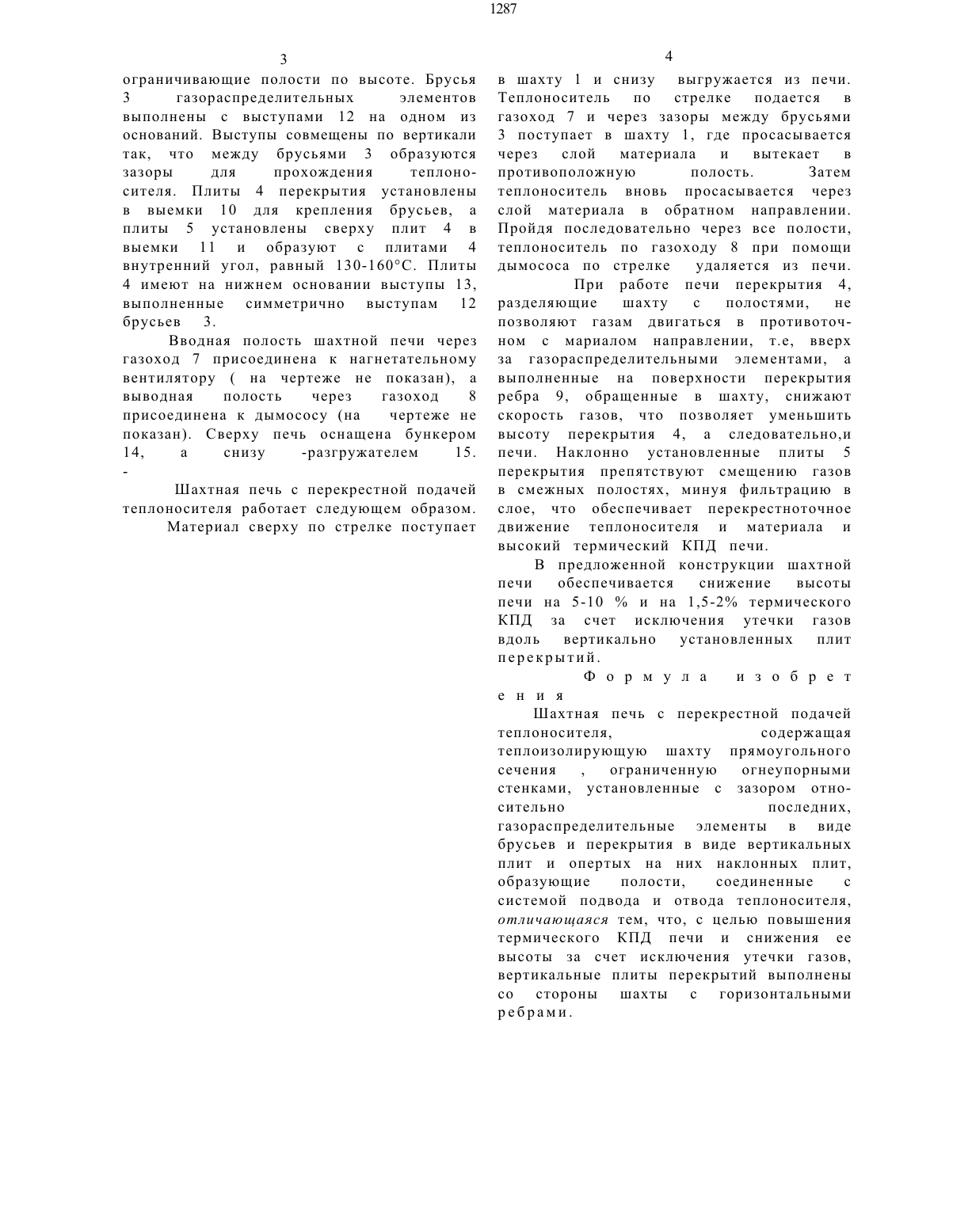

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М заявке М 3994068/29-33, кл. 127 В 1/00,1985.(57) Изобретение относится к конструкциям перекрестноточных шахтных печей для термической обработки кускового или гранулированного Материала, Например,известняка, фосфоритов, цементного2 клинкера и других, и может быть использовано в промышленности строительных материалов, в химической,металлургической и других отрасляхЦелью изобретения является повышение термического КПД печи и снижение ее высоты за счет исключения утечки газов.Шахтная печь с перекрестной подачей теплоносителя содержит теплоизолируюшую шахту прямоугольного сечения,ограниченную огеупорными стенками,установленные с зазором относительно последних, газораспределительные элементы в виде брусьев и перекрытия в видесоединенные с системой подвода и отвода теплоносителя. Вертикальные плиты перекрытий выполнены со стороны шахты с горизонтальными ребрами.Изобретение относится к конструкциям перекрестноточных шахтных печей для термической обработки кускового или гранулированного материала, например,известняка, фосфоритов, цементного клинкера и других, и может быть использовано в промышленности строительных материалов, в химической,металлургической и отраслях промышленности.Целью изобретения является повышение термического к.п.д. печи и снижение ее высоты за счет исключения утечки газов, На фиг.1 представлен вертикальный разрезвертикальных плит и опертых на них наклонных плит, образующие полости,На фиг.3 - сечение Б-Б на фиг 1. На фиг.4 - вертикальная плита перекрытия. На фиг.5 - вид В на фиг.4.Шахтная печь с перекрестной подачей теплоносителя содержит теплоизолируюшую шахту 1 прямоугольного сечения,ограниченную огнеупорными стенками 2,установленные с зазором от-носительно последних газораспределительные элементы в виде брусьев 3 и перекрытия,выполненные в виде вертикальных плит 4 и опертых на них наклонных плит 5,образующие полости 6, соединенные с системой подвода и отвода теплоносителя через газоходы 7,6. Вертикальные плиты перекрытий выполнены со стороны шахты с горизонтальными ребрами 9. Боковые стенки 2 по всей высоте шахты имеют выемки 10,11, в которых крепятся газораспределительные элементы, установленные в полостях 6, и перекрытия, шиш) (о) 21 (61)3 ограничивающие полости по высоте. Брусья 3 газораспределительных элементов выполнены с выступами 12 на одном из оснований. Выступы совмещены по вертикали так, что между брусьями 3 образуются зазоры для прохождения теплоносителя. Плиты 4 перекрытия установлены в выемки 10 для крепления брусьев, а плиты 5 установлены сверху плит 4 ввыемки 11 и образуют с плитами 4 внутренний угол, равный 130-160 С. Плиты 4 имеют на нижнем основании выступы 13,выполненные симметрично выступам 12 брусьев 3.Вводная полость шахтной печи через газоход 7 присоединена к нагнетательному вентилятору ( на чертеже не показан), авыводная полость через газоход 8 присоединена к дымососу (на чертеже не показан). Сверху печь оснащена бункеромснизу -разгружателем Шахтная печь с перекрестной подачей теплоносителя работает следующем образом. Материал сверху по стрелке поступаетв шахту 1 и снизу выгружается из печи. Теплоноситель по стрелке подается в газоход 7 и через зазоры между брусьями 3 поступает в шахту 1, где просасываетсячерез СЛОЙ материала И вытекает В ПРОТИВОПОЛОЖНУЮ ПОЛОСТЬ. ЗЗТСМ ТСПЛОНОСИТСЛЬ ВНОВЬ просасывается черезслой материала в обратном направлении. Пройдя последовательно через все полости,теплоноситель по газоходу 8 при помощи дымососа по стрелке удаляется из печи.При работе печи перекрытия 4,разделяющие Шахту с полостями, не позволяют газам двигаться в противоточном с мариалом направлении, т.е, вверх за газораспределительными элементами, а выполненные на поверхности перекрытия ребра 9, обращенные в Шахту, снижают скорость газов, что позволяет уменьшить высоту перекрытия 4, а следовательно,и печи. Наклонно установленные плиты 5 перекрытия препятствуют смещению газов в смежных полостях, минуя фильтрацию в слое, что обеспечивает перекрестноточное движение теплоносителя и материала и высокий термический КПД печи.В предложенной конструкции шахтной печи обеспечивается снижение высоты печи на 5-10 и на 1,5-2 термического КПД за счет исключения утечки газов вдоль вертикально установленных плит перекрытий.Шахтная печь с перекрестной подачей теплоносителя, содержащая теплоизолирующую Шахту прямоугольного сечения , ограниченную огнеупорными стенками, установленные с зазором относительно последних,газораспределительные элементы в виде брусьев и перекрытия в виде вертикальных плит и опертых на них наклонных плит,образующие полости, соединенные с системой подвода и отвода теплоносителя,отличающаяся тем, что, с Целью повышения термического КПД печи и снижения ее высоты за счет исключения утечки газов,вертикальные плиты перекрытий выполнены со стороны Шахты с горизонтальными ребрами.
