Перистальтический дозатор

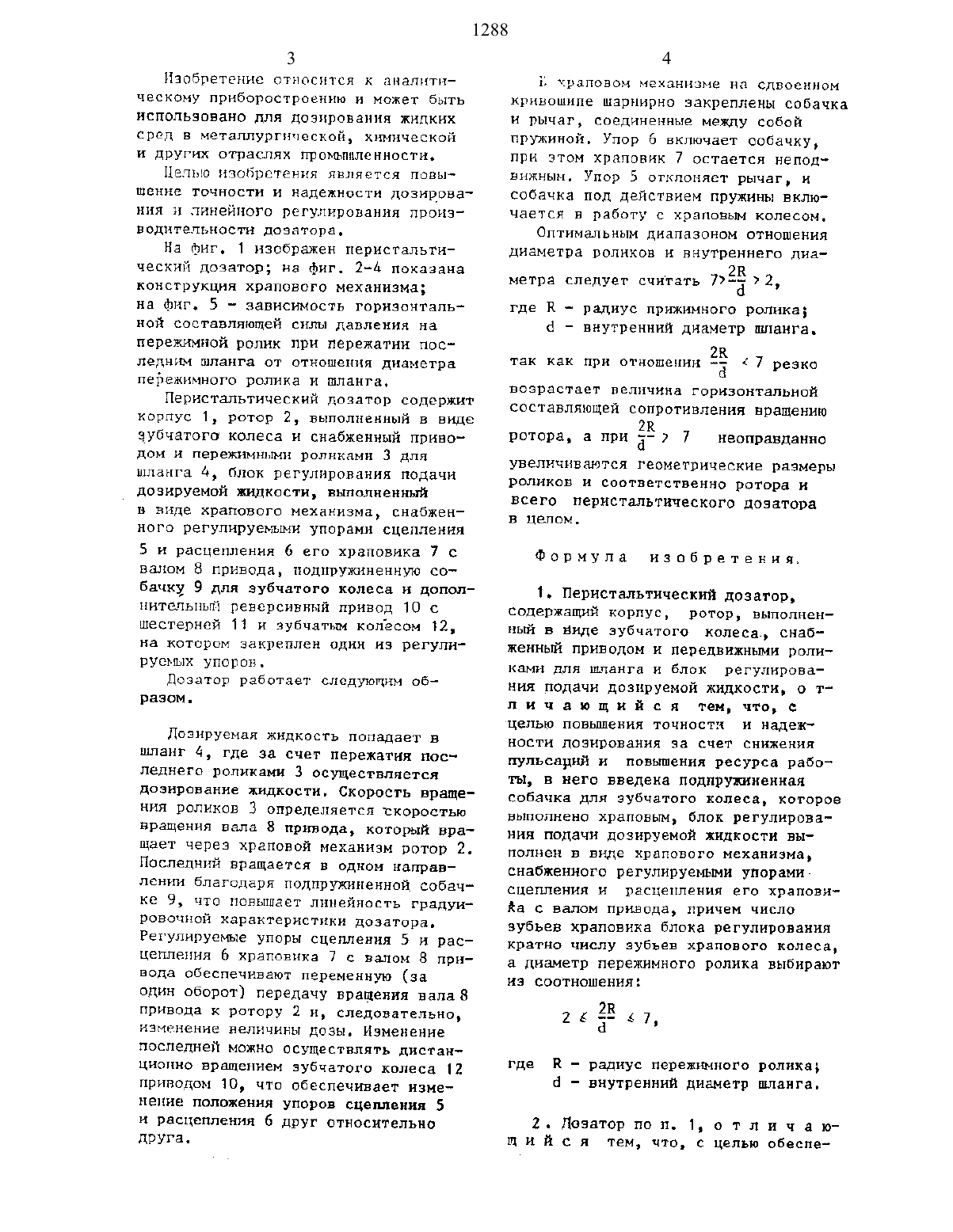

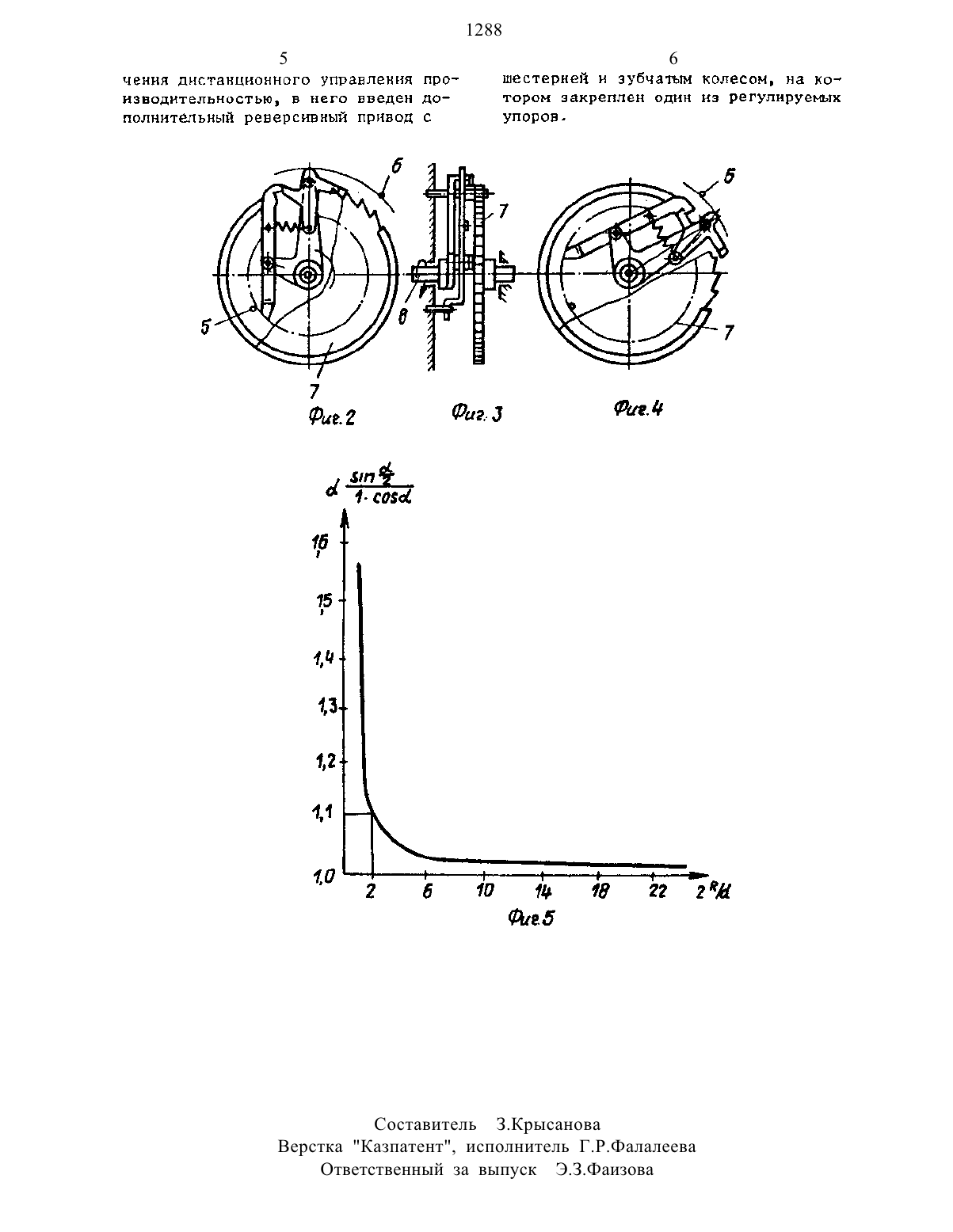

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(73) ГосударственноеТТГК 3 ПрОМЬПЦ ленной экологии (Г НПОПЭ) Ча 3 мсхапобрАвторское свидетельство СССР Ю д 49505, кл. Р Од В 43/12, 1967.(57) Изобретение относится к анапн тическому прнборостроению и позволяет повысить точность и надежность дознровання за счет снижения пульсаций н повыения ресурса работы. ФормироваНИЗ ДОЗЫ жидкости осуществляется пережатием шланга А роликами 3. Подт пружиненная собачка 9 обеспечивает вращение ротора 2 в одном направлеНИИ. РЕГУЛИРОБЭННВ ВЕЛИЧИНЫ ДОЗЫ осуществляется изменением взаимногоположения упоров сцепления н расцепления. Число зубьев хреновина блока регулирования кратно числу зубьев храпового колеса. Приведено соотношение, из которого выбирается диаметр пережнмного ролика 3. флы, 5 ил.Изобретение относится к аналитическому приборостроению и может быть использовано для дозирования жидких сред в металлургической, химической и других отраслях промышленности.Целью изобретения является повышение точности и надежности дозирования п линейного регулирования производительности дозатора.На фиг. 1 изображен перистальтический дозатор на фиг. 2-4 показана конструкция храпового механизма на фиг. 5 - зависимость горизонтальной составляющей силы давления на пережимной ролик при переяатии последни шланга от отношения диаметра пережимного ролика и шланга.Перистальтический дозатор содержит корпус 1, ротор 2, выполненный в виде зубчатого колеса и снабженный приводом и пережимиыми роликами З для шланга А, блок регулирования подачи дозируемой жидкости, выполненный в виде храпового механизма, снабженного регулируемыми упорами сцепления5 и расцепления 6 его храповика 7 с валом 8 привода, подпружиненную собачку 9 для зубчатого колеса и дополпительньт реверсивный привод 10 с шестерней 11 и зубчаты колесом 12,на котором закреплен один из регулируемых упоров.Дозатор работает следующим образом.Позируемая жидкость попадает в шланг 4, где за счет пережатия последнего роликами 3 осуществляется дозирование жидкости. Скорость вращения роликов 3 определяется скоростью вращения вала 8 привода, который вращает через крановой механизм ротор 2. Последний вращается в одном направлении благодаря подпружиненной собачке 9, что повышает линейность градуировочной карактеристики дозатора. Регулируеме упоры сцепления 5 и расцепления 6 храповика 7 с валом 8 привода обеспечивают переменную (за один оборот) передачу вращения вала 8 привода к ротору 2 и, следовательно,изменение величины дозы. Изменение последней можно осуществлять дистанционно вращением зубчатого колеса 12 ПРИНОДОМ 10, что обеспечивает изменение положения упоров сцепления 5 и расцепления 6 друг относительно ДРУГЕ 4Е краповом механизме на сдвоенном кривошипа шарнирно закреплены собачка и рычаг, соединенные между собой пружиной. Упор 6 включает собачку,при этом краповик 7 остается неподвижным. Упор 5 отклоняет рычаг, и собачка под действием пружины включается в работу с краловы колесом.Оптимальным диапазоном отношения диаметра роликов и внутреннего диаметра следует считать 772 72,где Н - радиус прижимного ролика2 К так как при отношении 4 7 резкоСОСТЗВЛЯЮЩЕЙ СОПРОТИВЛЕНИЯ НРЕЩЗНИЮ 2 КУВЕЛНЧНВЭЮТСЯ ГЕОМЕТРИЧЕСКИЕ размеры РОЛИКОВ И СООТВЕТСТВВННО РОТОРЗ Н ВСЕГО ПЕРНСТЗПЬТНЧВСКОГО ДОЭЗТОРЗ1. Перистальтический дозатор,содержащий корпус, ротор, выполненный в виде зубчатого колеса снабженный приводом и передвижныи роликами для шланга и блок регулирования подачи дозируемой жидкости, о тл И ч а ю щ и й с я тем, что, сЦЕЛЬЮ ПОВЫШЕНИЯ ТОЧНОСТИ Н НЗДЕЖности дозирования за счет снижения пульсаций и повышения ресурса работы, в него введена подпружинениая собачка для зубчатого колеса, которое выполнено храповым, блок регулирования подачи дозируемой жидкости выполнен в виде кранового механизма,снабженного регулируемъши упорамисцепления и расцепления его Храповика с валом привода, причем число зубьев храповика блока регулирования кратно числу зубьев кранового колеса,а диаметр пережимного ролика выбирают из соотношения 2 к2 а- 7, где Н - радиус пережимного ролика 6 - внутренний диаметр шланга.5 6 ЧЕННЯ ДНСТЗНЦНОННОГО УПРЗВЛЕНН ПРО шестерней Н ЗУбЧЗТЬШ КОЛВСОН, на КО НЗВОДНТВЛЬНОСТЬЮ, В НЕГО введен ДО ТОРОМ закреплен ОДНИ Из регулируемых ПОЛННТЕЛЬНЬЙ реверсивный ПРИВОД С УЛОВОВСоставитель З.Крысанова Верстка Казпатент, Исполнитель Г.Р.Фалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
