Циферблатные весы с параллелограммным механизмом

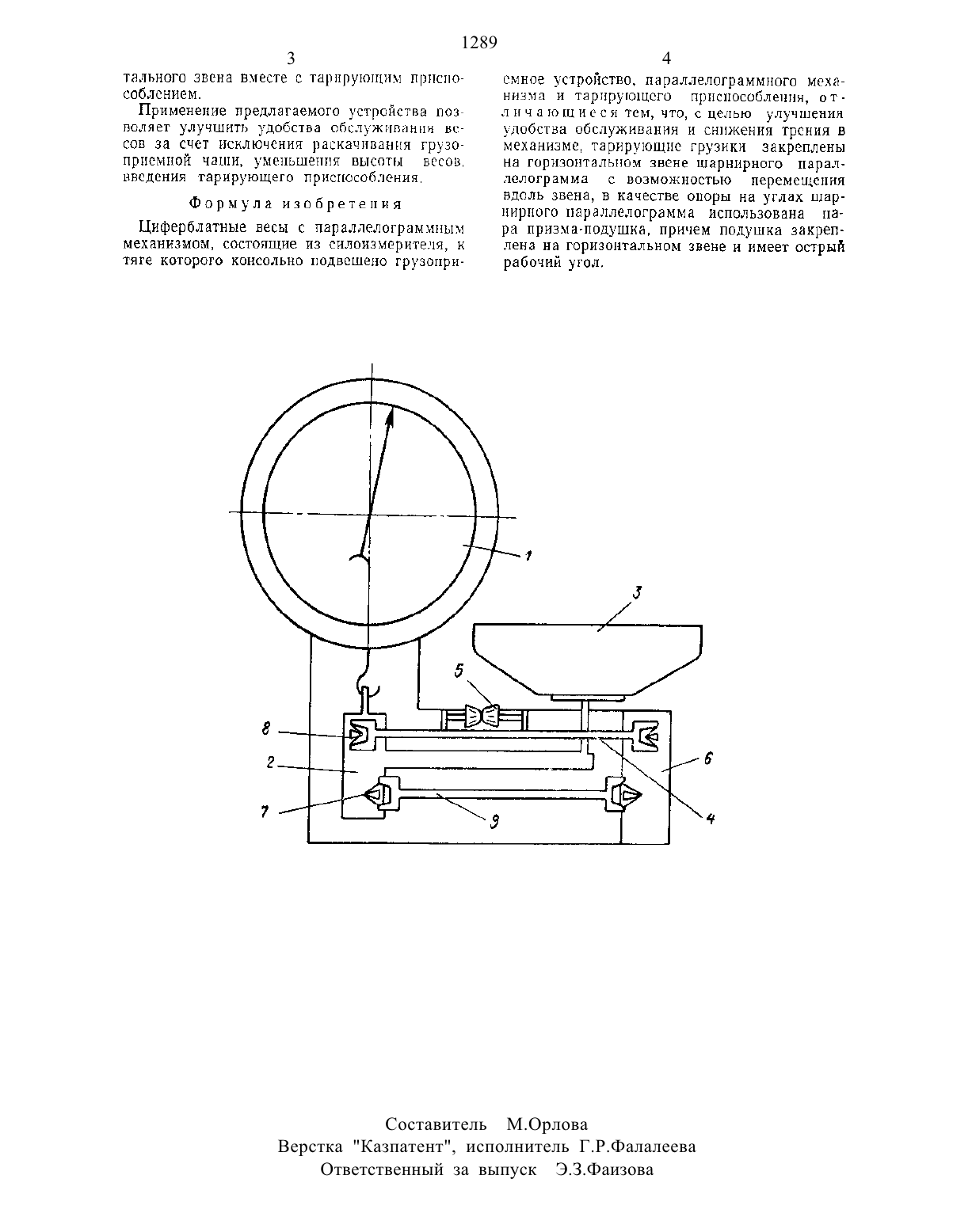

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(54) ЦНФЕРБЛАТНЫЕ ВЕСЫ СПАРАЛЛЕЛОГРАММНЫМ МЕХАНИЗМОМИзобретение относится к области весоизмерительной техники и применяется в Циферблатиых лотковых весах.В известных весах грузоприевтная чаша подвешивается непосредственно к тяге Циферблатного указателя.Недостатком данной конструкции является раскачивание грузоприенной чаши при наложении груза, что увеличивает время колебаний стрелки. а значит удлиняется Цикл взвешивания. Нз-за раскачивания подвески создается неудобство опрокидывания чаши в сторону покупателя. В коистругкцитт отсутствует тарирующее приспособление для плавного приведения стрелки весов на нуль, Целью изобретения является улучшение удобства обслуживания и снижение трения н узлах.Это достигается тем, что тарирующис грузики закреплены на горизонтальном звене шарнирного параллелограмма с возможНОСТЬЮ ПСРЕМеЩения вдоль звена, в качестве опоры на углах шарнирного параллелограмма использована пара призма-подушка, причем Подушка закреплена на горизонтальном звене и имеет острый рабочий угол.На чертеже изображены предлагасмьте веСН. Весы состоят из Цнферблатного указателя 1, к тяге которого подвешен кронштейн 2с закрепленной на нем грузопрнемной чашей 3. Момент от веса консольно расположенного устройства воспринимается шарнирным параллелограгчвюьт, а вертикальная нагрузка передается на силонзмеритель.На верхнем горизоитальт-говт звене 4 параллелограз-яж-та установлено тарируюъцее приспособление 5 для приведения стрелки весов нанулевую отметку тлугсзт иеремегцсния вдоль грузинов звена. Шарниры по углам иаралле.чограм 1 к-1 а вь 1 ПОЛПСНЫ НН ПОЖЕТЫХ опорах, ВОСПРИНИМШОЩНХ 1 ОрЕ 13 ОНТН.ГЫ 1 Ь 1 С УСИЛИЯ. На КрОНШТСЙНЕ 2 и стойке 6 устаиотнтснь призмы 7, а на горизонтальных звеньях поддушкн 8. Верхнее звено 4 параллсцюграз-пта работает на сжатие, а нижнее звено 9 на растяжение, поэтому лезвие верхних призм направлены внутрь,а нижних пару-тину.При работе весов на опоры действуют вертикальная сила от веса звена вместе с тариругощим приспособлением и горизонтальная сила от атомента, возникающего нз-за консольного расположения кронштейна с чашей н наклалываемого груза. Горизонтальные силы, действующие на опору, минимальны при тарной нагрузке, поэтому угол рабочей поверхности подушки выбирается таким. чтобы вертикальиаи составляющая реакции опоры при тарной нагрузке была больше веса горизон взгип) (э) 21 (61)3 ТНЛЪНОГО ЗВСНЕ ВМЕСТЕ С тарнрутоттъихт ПрПСПОсоблением.Применение предлагаемого устройства позволяет улучшить удобства обсгцгжт-вганнн веСОВ за СЧТ НСКЛЮЧСННЯ рНСКЭЧИПЕЕЯНН ГруЗОприемной чаши, уменьшения высоты весов,введения тарирующего приспособлении.ТЯГЕ КОТОРОГО КОНСОЛЬНО ШОДВОШНО ГруЗОПрЪЪемное устройство, параллелограммного механизма и тарируголцсго Прпстгособдтепнн, отл ич а эошиесн тем, что, с Целью улучшении удобства обслуживании и снижения трения в гнеканизгьте, тарнрутощие грузины закреплены На ГОрНЗОНТЕЬЧЬЕЧОМ ЗВЕНЕ ШЗрННрНОГО 1181335 лелограмма с возможностью перемещениявдоль звена, в качестве опоры на углах тиарнирного наралледлограьтьта использована па ра призма-подушка, причем подушка закреплена на горизонтальном звене и имеет острый рабочий угол.Верстка Казпатент, Исполнитель Г.Р.Фалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
