Снегопах

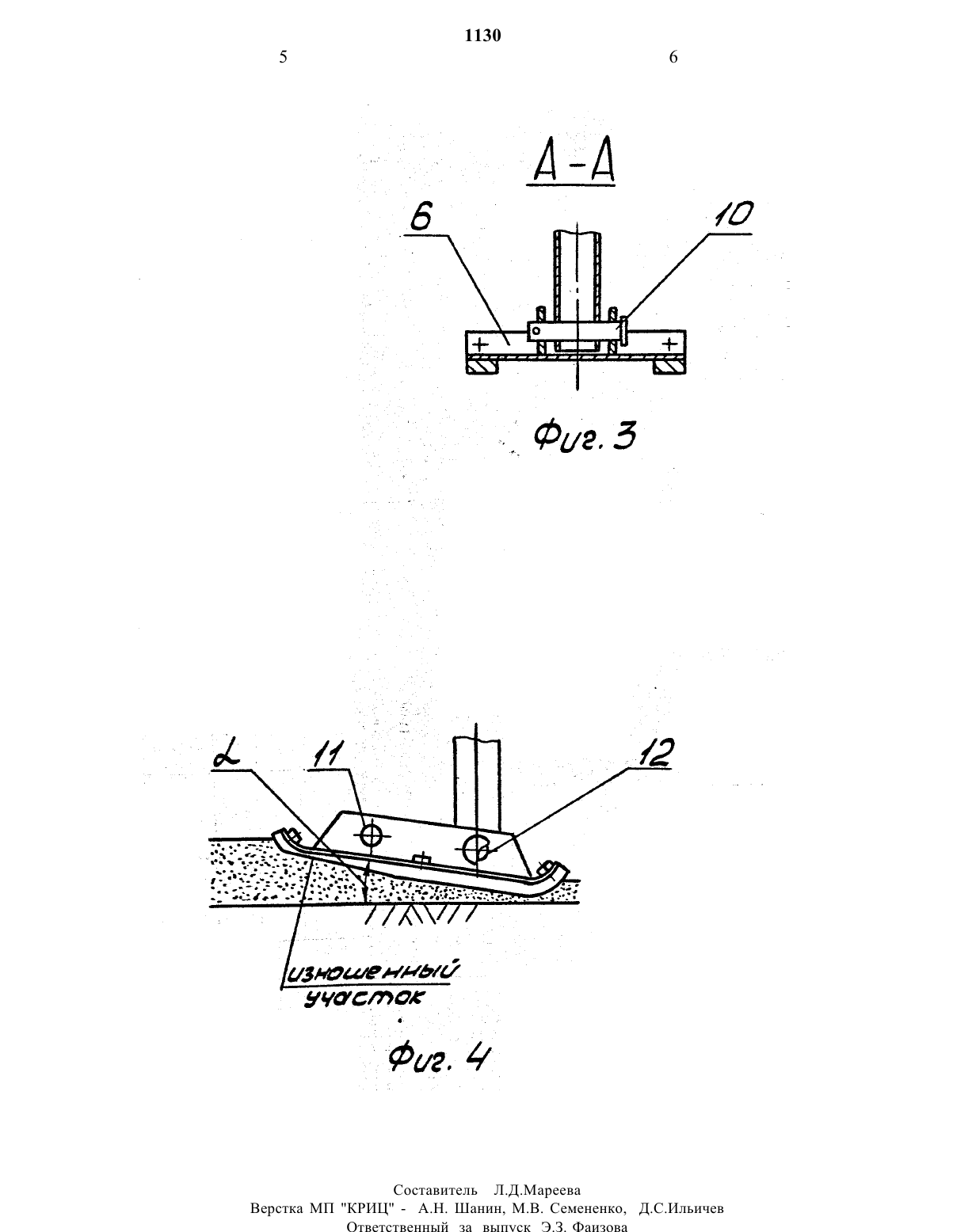

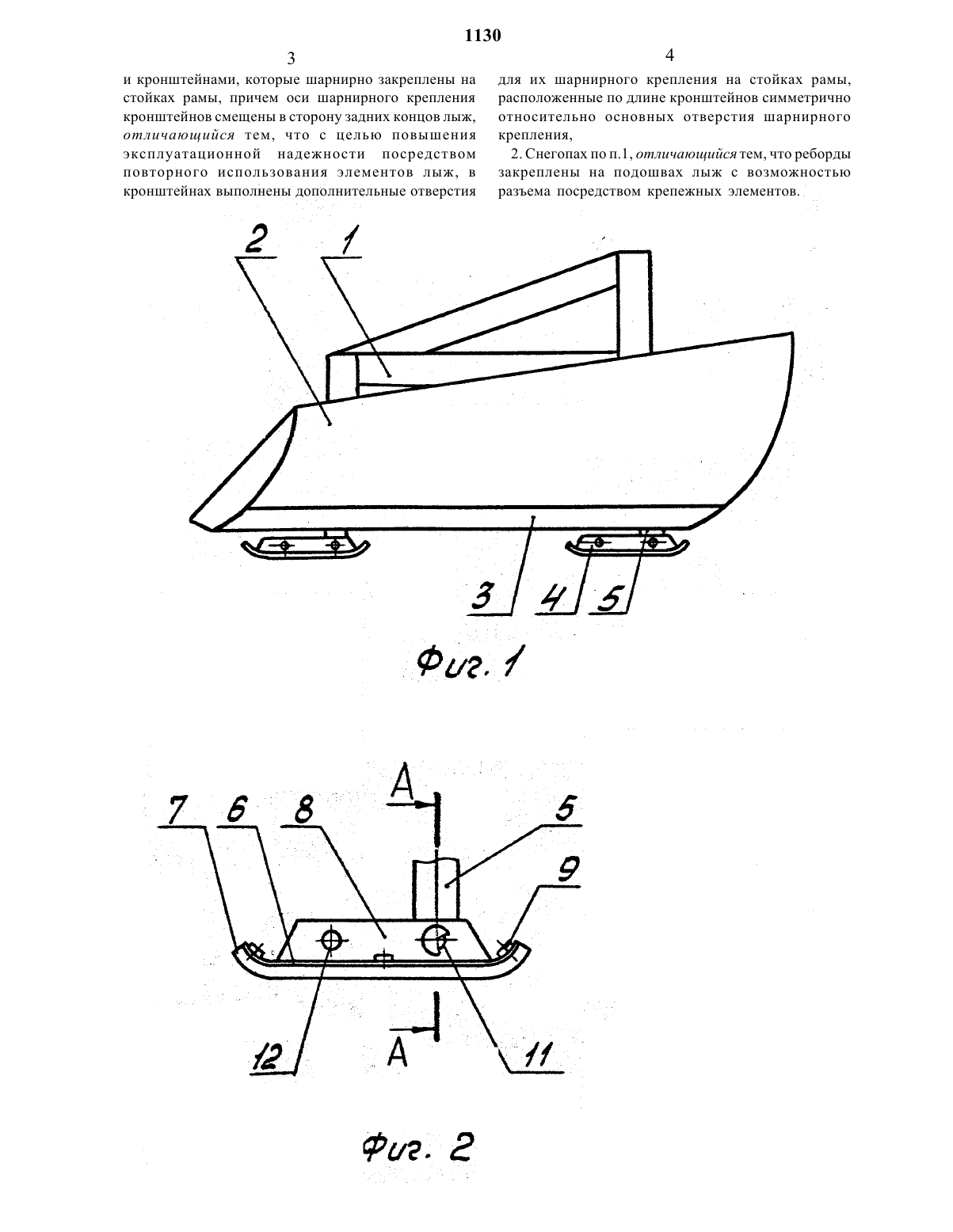

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР 1215630,А 01 В 13/16,1984 г.Цель изобретения - повышение эксплуатационной надежности посредством повторного использования элементов лыж.На фиг.1 изображен общий вид снегопаха, на фиг.2- лыжа снегопаха, на фиг-З - сечение А-А на фиг.2, на фиг.4 - вид лыжи сбоку после перестановки.Снегопах содержит раму 1, отвалы 2, снабженные лемехами З, опорные лыжи 4 и стойки 5. Лыжа состоит из подошвы 6,ребордь 1-полоза 7, кронштейнов 8,элементов крепления 9 рекорды 7 к подошве 6. Лыжа 4 на стойке 5 шарнирно закреплена фиксатором 10. На кронштейнах 8 лыжи предусмотрены места 1 1 и 12 для крепления к стойке 5.Снегопах работает следующим образом. При движении орудия по полю отвалы 2 срезают и сдвигают снег, образуя валок, опорные лыжи 4 ограничивают заглубление отвалов 2 и за счет этого на поверхности поля оставляется нетронутый защитный слой снега, по которому скользит лыжа 4. Из-за ассиметричного расположения лыжи 4надежности посредством повторного использования элементов лыж.Снегопах содержит раму со стойками, отвалы и опорные лыжи с подошвами, ребордами - полозьями и кронштейнами, шарнирно закрепленными на стойках рамы, оси шарнирного крепления кронштейнов шарнирно смещены в сторону задних концов лыж. В кронштейнах выполнены дополнительные отверстия для их шарнирного крепления на стойках рамы, расположенные по длине кронштейнов симметрично относительно основных отверстий шарнирного крепления, а реборды закреплены на подошвах лыж с возможностью разъема посредством крепежных элементов.относительно стойки 5 лыжа 4 движется под углом к поверхности поля. При этом задняя часть лыжи изнашивается более интенсивно, чем передняя. В случае повышенного износа подошвы 6 лыжи 4 производится разъем лыжи 4 от стойки 5 и кронштейнов 8 по отверстию 11 снятием фиксатора 10. Лыжу 4 разворачивают на 1800 и закрепляют на стойке 5 посредством фиксатора 10 по отверстию 12. Дальнейшая эксплуатация снегопаха осуществляется на неизношенной поверхности лыжи 4.При меньшой степени износа, когда он касается только реборд 7, производится их разъем от подошвы 6 снятием элементов крепления 9 с последующим разворотом реборд 7 на 1800 и закреплением их на подошве 6 лыжи 4 элементами крепления 9.Дальнейшая эксплуатация снегопаха осуществляется на неизношенной части реборд 7.Использование изобретения позволяет повысить надежность и срок службы снегопаха без дополнительных затрат.Формула изобретения 1. Снегопах, содержащий раму со стойками, отвалы и опорные лыжи с подошвами, ребордами-полозьямиИ кронштейнами, которые шарнирно закреплены на стойках рамы, причем ОСИ ШЗрНИрНОГО крепления кронштейнов смещены В СТОРОНУ задних КОНЦОВ ЛЫЖ,ОШЛЦЧЦЮЩИЙСЯ ТЕМ, ЧТО С ЦЕЛЬЮ ПОВЫШЕНИЯ эксплуатационной надежности посредством ПОВТОрНОГО ИСПОЛЬЗОВЗНИЯ ЭЛСМЕНТОВ ЛЫЖ, В кронштейнах ВЫПОЛНСНЫ ДОПОЛНИТСЛЬНЫС ОТВЕрСТИЯдля их шарнирного крепления на стойках рамы,расположенные по длине кронштейнов симметрично относительно основных отверстия шарнирного крепления, 2. Снегопах по п. 1 , отличающийся тем, что реборды закреплены на подошвах лыж с возможностью разъема посредством крепежных элементов.Составитель Л.Д.Мареева Верстка МП КРИЦ - А.Н. Шанин, М.В. Семененко, Д.С.ИлЬичев Ответственный за выпуск Э.З. Фаизова
