Способ уборки семенных посевов сельскохозяйственных культур и комбайн для уборки

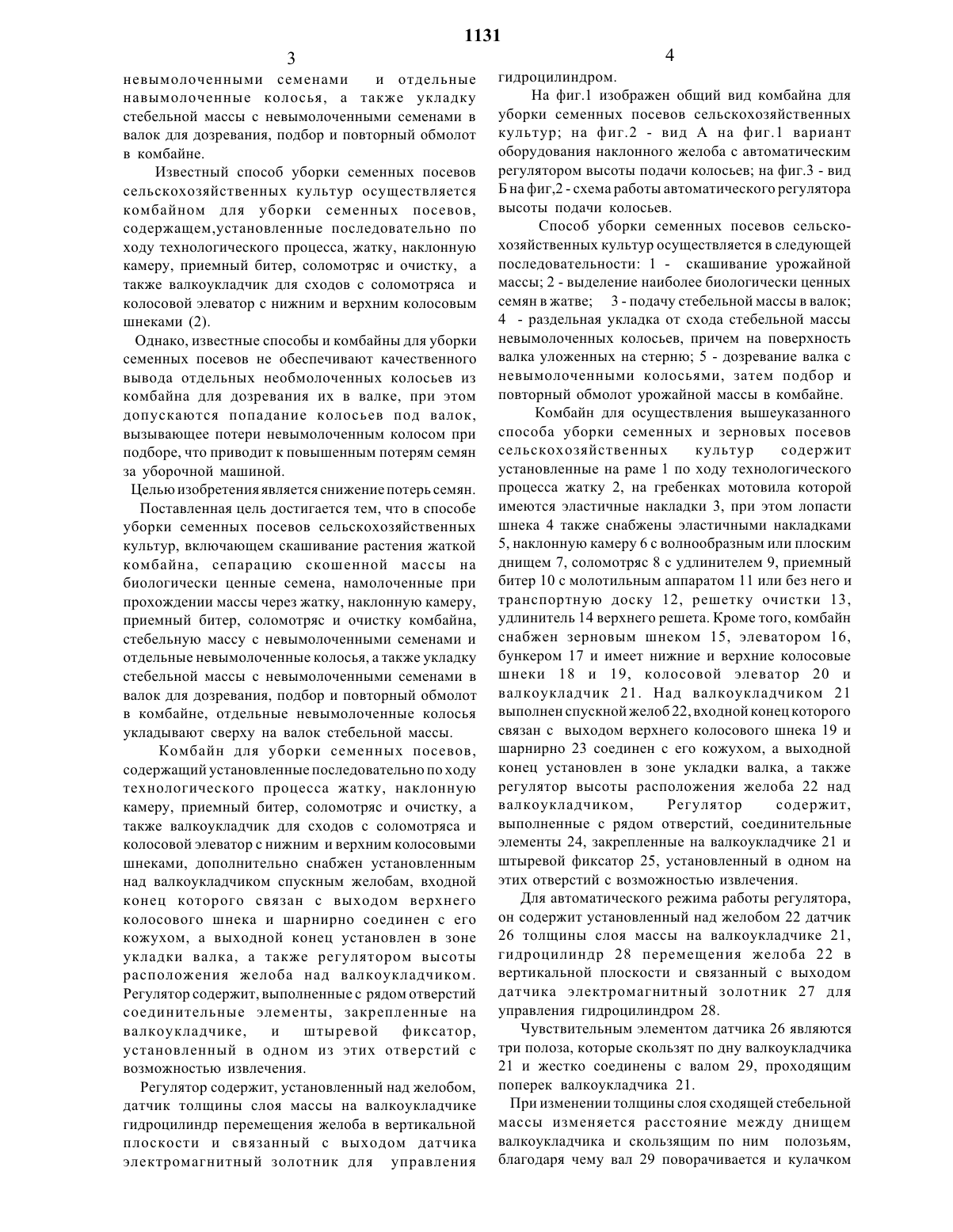

невымолоченными семенами И отдельные навымолоченные колосья, а также укладку стебельной массы с невымолоченными семенами в валок для дозревания, подбор И повторный обмолот в комбайне.Известный способ уборки семенных посевов сельскохозяйственных культур осуществляется комбайном для уборки семенных посевов,содержащемустановленные последовательно по ходу технологического процесса, жатку, наклонную камеру, приемный битер, соломотряс И очистку, а также валкоукладчик для сходов с соломотряса И колосовой элеватор с нижним И верхним колосовым шнеками (2).Однако, известные способы И комбайны для уборки семенных посевов не обеспечивают качественного вывода отдельных необмолоченных колосьев из комбайна для дозревания их в валке, при этом допускаются попадание колосьев под валок,вызывающее потери невымолоченным колосом при подборе, что приводит к повышенным потерям семян за уборочной машиной.Целью изобретения является снижение потерь семян.Поставленная цель достигается тем, что в способе уборки семенных посевов сельскохозяйственных культур, включающем скашивание растения жаткой комбайна, сепарацию скошенной массы на биологически Ценные семена, намолоченные при прохождении массы через жатку, наклонную камеру,приемный битер, соломотряс И очистку комбайна,стебельную массу с невь 1 молоченнь 1 мИ семенами И отдельные невымолоченные колосья, а также укладку стебельной массы с невымолоченными семенами в валок для дозревания, подбор И повторный обмолот в комбайне, отдельные невымолоченные колосья укладывают сверху на валок стебельной массы.Комбайн для уборки семенных посевов,содержащий установленные последовательно по ходу технологического процесса жатку, наклонную камеру, приемный битер, соломотряс И очистку, а также валкоукладчик для сходов с соломотряса И колосовой элеватор с нижним И верхним колосовыми шнеками, дополнительно снабжен установленным над валкоукладчиком спускным желобам, входной конец которого связан с выходом верхнего колосового щнека И Шарнирно соединен с его кожухом, а выходной конец установлен в зоне укладки валка, а также регулятором высоты расположения желоба над валкоукладчиком. Регулятор содержит, выполненные с рядом отверстий соединительные элементы, закрепленные на валкоукладчике, И Штыревой фиксатор,установленный в одном из этих отверстий с возможностью Извлечения.Регулятор содержит, установленный над желобом,датчик толщины слоя массы на валкоукладчике гидроцилиндр перемещения желоба в вертикальной плоскости И связанный с выходом датчика электромагнитный золотник для управленияНа фиг.1 изображен общий вид комбайна для уборки семенных посевов сельскохозяйственных культур на фиг.2 - вид А на фиг.1 вариант оборудования наклонного желоба с автоматическим регулятором высоты подачи колосьев на фиг.3 - вид Б на фиг,2 - схема работы автоматического регулятора высоты подачи колосьев.Способ уборки семенных посевов сельскохозяйственных культур осуществляется в следующей последовательности 1 - скашивание урожайной массы 2 - выделение наиболее биологически ценных семян в жатве 3 - подачу стебельной массы в валок 4 - раздельная укладка от схода стебельной массы невымолоченных колосьев, причем на поверхность валка уложенных на стерню 5 - дозревание валка с невымолоченными колосьями, затем подбор И повторный обмолот урожайной массы в комбайне.Комбайн для осуществления вышеуказанного способа уборки семенных И зерновых посевов сельскохозяйственных культур содержит установленные на раме 1 по ходу технологического процесса жатку 2, на гребенках мотовила которой имеются эластичные накладки 3, при этом лопасти щнека 4 также снабжены эластичными накладками 5, наклонную камеру 6 с волнообразным или плоским днищем 7, соломотряс 8 с удлинителем 9, приемный битер 10 с молотильным аппаратом 11 или без него и транспортную доску 12, решетку очистки 13,удлинитель 14 верхнего рещета. Кроме того, комбайн снабжен зерновым щнеком 15, элеватором 16,бункером 17 И имеет нижние И верхние колосовые щнекИ 18 И 19, колосовой элеватор 20 И валкоукладчик 21. Над валкоукладчиком 21 выполнен спускной желоб 22, входной конец которого связан с выходом верхнего колосового шнека 19 И Шарнирно 23 соединен с его кожухом, а выходной конец установлен в зоне укладки валка, а также регулятор высоты расположения желоба 22 над валкоукладчиком, Регулятор содержит,выполненные с рядом отверстий, соединительные элементы 24, закрепленные на валкоукладчике 21 и Штыревой фиксатор 25, установленный в одном на этих отверстий с возможностью извлечения.Для автоматического режима работы регулятора,он содержит установленный над желобом 22 датчик 26 толщины слоя массы на валкоукладчике 21,гидроцилиндр 28 перемещения желоба 22 в вертикальной плоскости И связанный с выходом датчика электромагнитный золотник 27 для управления гидроцилиндром 28.Чувствительным элементом датчика 26 являются три полоза, которые скользят по дну валкоукладчика 21 и жестко соединены с валом 29, проходящим поперек валкоукладчика 21.При изменении толщины слоя сходящей стебельной массы изменяется расстояние между днищем валкоукладчика И скользящим по ним полозьям,благодаря чему вал 29 поворачивается И кулачкомСпособ уборки семенных И зерновых посевов сельскохозяйственных культур реализуется с помощью комбайна, который работает следующим образом.При движении комбайна планки мотовила подводят стебли к режущему аппарату, где они срезаются И транспортируются вместе с осыпающимися при срезе семенами эластичными накладками 3 по днищу жатки, очищая брус режущего аппарата. Шнек 4 жатки направляет стебли к ее центральной части И в наклонную камеру 6, при этом происходит вымолот семян эластичными накладками 5 шнека 4. В наклонной камере 6 масса также подвергается воздействию волнистого днища 7 И транспортера. Днище 7 выполнено съемным И может быть заменено плоским. На выходе из наклонной камеры 6 масса подвергается воздействию битера 10 с молотИльнь 1 м устройством 11 ИлИ без молотилки,направляющего ее на соломотрясы 8 И 9. Соломотрясами выделяется мелкий ворох и семена Из грубого вороха. Стебли растений с Недозревщими семенами направляются клавишами соломотряса 8 на валкоукладчик 21 И формируются на поле в валок.Мелкий ворох с семенами направляется на транспортную доску 12 И далее на решета 13 очистки. Сход с рещет направляется на валкоукладчик 21 И по нему - в валок. Зерновой ворох, прошедший через решета очистки, попадает в зерновой шнек 15 и зерновым элеватором 16 направляется в бункер 17. Необмолоченные колосья сходят с верхнего решета на его удлинитель 14 И сквозь просветы последнего просыпаются в желоб нижнего колосового шнека 18. Шнеком 18 отдельные невымолоченные колосья сбрасываются в наклонный колосовой элеватор 20 И уносятся в желоб верхнего колосового шнека 19,оттуда на спускной желоб 22, который укладывает колосья сверху на валок стебельной массы.Изменение толщины слоя сходящей стебельной массы через валкоукладчик влияет на место расположения выходного конца наклонного желоба 22 относительно поверхности валкоукладчика 21,поэтому при укладке невымолоченных колосьев Целесообразно поддерживать постоянную высоту их падения на поверхность валка. Изменение расстояния между наклонным желобом 22 И валкоукладчиком 21 в зависимости от толщины слоя сходящей стебельной массы обеспечивается вручную, когда на семенном участке урожайная масса распределена более равномерно. При этом, фиксатор 25, выполненный в виде Штыря, Извлекается из отверстий соединительных элементов 24 И перемещением наклонного желоба 22 по вертикали устанавливаются номинальные расстояния - а, мм, т.е. высота падения колосьев. Затем соединительные элементы 24 фиксируются фиксатором 25, В условиях большой неравномерности биологической (растительной) массы на семенном участке, стабилизацию неизменнойвысоты падения колосьев осуществляют путем Извлечения фиксатора 25 из соединительных элементов 24 И включением автоматического регулятора высоты падения колосьев, который работает следующим образом .Если толщина слоя сходящей стебельной массы больше заданной (номинальной), что характерно при скашивании семенных посевов из высокоурожайной массы (высокостебельчатые культуры), то кулачок 30 датчика загрузки 26 замыкает контакт 31,включается катушка 33 и приводит к установке электромагнитного золотника 27 в положение, при котором поршень гидроцилиндра 28, управляющего расстоянием между валкоукладчиком 21 и наклонным желобом 22, перемещается в направлении увеличения расстояния-а шах.Если толщина сходящей стебельной массы меньше заданной (номинальной , что характерно при скашивании семенных посевов низкой урожайности,то замыкается контакт 32, включается катушка 34 И поршень гидроцилиндра 28 перемещается в направлении уменьшения расстояния - а шш.Если толщина слоя сходящей стебельной массы соответствует заданной (номинальной), что характерно при скашивании семенных посевов среднеурожайной массы, то контакты 31 И 32 разомкнуты, золотник находится в нейтральном положении, поршень запирается маслом в занимаемом Им положении И расстояние между валкоукладчиком 21 и наклонным желобом 22 сохраняется неизменным,равным-а.Для ручного управления в регуляторе предусмотрен переключатель 35 И включатель 36. Они объединены в одном корпусе, смонтированном на рулевой колонке, доступны комбайнеру И удобныПри поступлении противоречивых сигналов от датчиков (одновременно на уменьшение И увеличение высоты подачи колосьев), преимущество получают сигналы перегрузки Или ручного управления на увеличение высоты подачи колосьев. При этом величина сопротивления 37 и обмотки катушек 33 и 34 подобрана таким образом, что при замыкании контактов датчиков перегрузки 38 или переключателя 35 на увеличение высоты подачи колосьев независимо от того в каком сочетания замкнуты или разомкнуты при этом любые другие контакты электрической схемы регулятора,включается катушка 33 И обесточивается катушка 34.Электромагнитный золотник 27 И гидроцилиндр 28 перемещения наклонного желоба 22 включены в гидросистему комбайна.Таким образом, рабочими органами жатки 2,наклонной камеры 6, приемным битером 10(молотилкой 1 1), соломотрясом 8 производят обмолот И выделение семян. Обработанную стебельную массу с невь 1 молоченнь 1 мИ семенами И отдельные невымолоченные колосья укладывают в валок длядозревания. После Их дозревания осуществляют подбор И повторный обмолот урожайной массы в комбайне. Для этого на комбайн устанавливается подборщик.Повторная обработка стебельной массы может осуществляться с измельчением или без него И сбором стеблей после выделения семян. Для этой цели на комбайн устанавливается измельчитель или средство для подачи массы и к нему агрегатируется транспортное средство. При этом, масса забирается из готового валка, а сбор измельченной или цельной стебельной массы (не измельченной) осуществляется в прицепное устройство ИлИ в кузов мобильного средства.Использование способа уборки семенных посевов сельскохозяйственных культур и комбайна для уборки обеспечивает снижение потерь семян и способствует повышению эффективности применения уборочных машин для семенных культур.1. Способ уборки семенных посевов сельскохозяйственных культур, включающий скашивание растений жаткой комбайна, сепарацию скошенной массы на биологически Ценные семена,вымолоченные при прохождении массы через жатку,наклонную камеру, приемный битер, соломотряс И очистку комбайна, стебельную массу с невымолоченными семенами и отдельные невымолоченные колосья, а также укладку стебельной массы с невымолоченными семенами ввалок для дозревания, подбор и повторный обмолот в комбайнеютличающийся тем, что с Целью снижения потерь семян, отдельные невымолоченнне колосья укладывают сверху на валок стебельной массы.2. Комбайн для уборки семенных посевов,содержащий установленные последовательно по ходу технологического процесса жатку, наклонную камеру, приемный бункер, соломотряс И очистку, а также валкоукладчик для сходов с соломотряса И колосовой элеватор с нижним и верхним колосовыми шнеками, отличающийся тем, что он снабжен установленным над валкоукладчиком спускным желобом, входной конец которого связан с выходом верхнего колосового шнека И шарнирно соединен с его кожухом, а выходной конец установлен в зоне укладки валка, а также регулятором высоты расположения желоба над валкоукладчиком.3. Комбайн по п.2, отличающийся тем, что регулятор содержит выполненные с рядом отверстий соединительные элементы, закрепленные на валкоукладчике, и штыревой фиксатор,установленный в одном Из этих отверстий с возможностью извлечения.4, Комбайн по п 2 отличающийся тем, что регулятор содержит установленный над желобом датчик толщины слоя массы на валкоукладчике,гидроцилиндр перемещения желоба в вертикальной плоскости И, связанный с выходом датчика,электромагнитный золотник для управления гидроцилиндром.
