Шахтная печь с перекрестной подачей теплоносителя

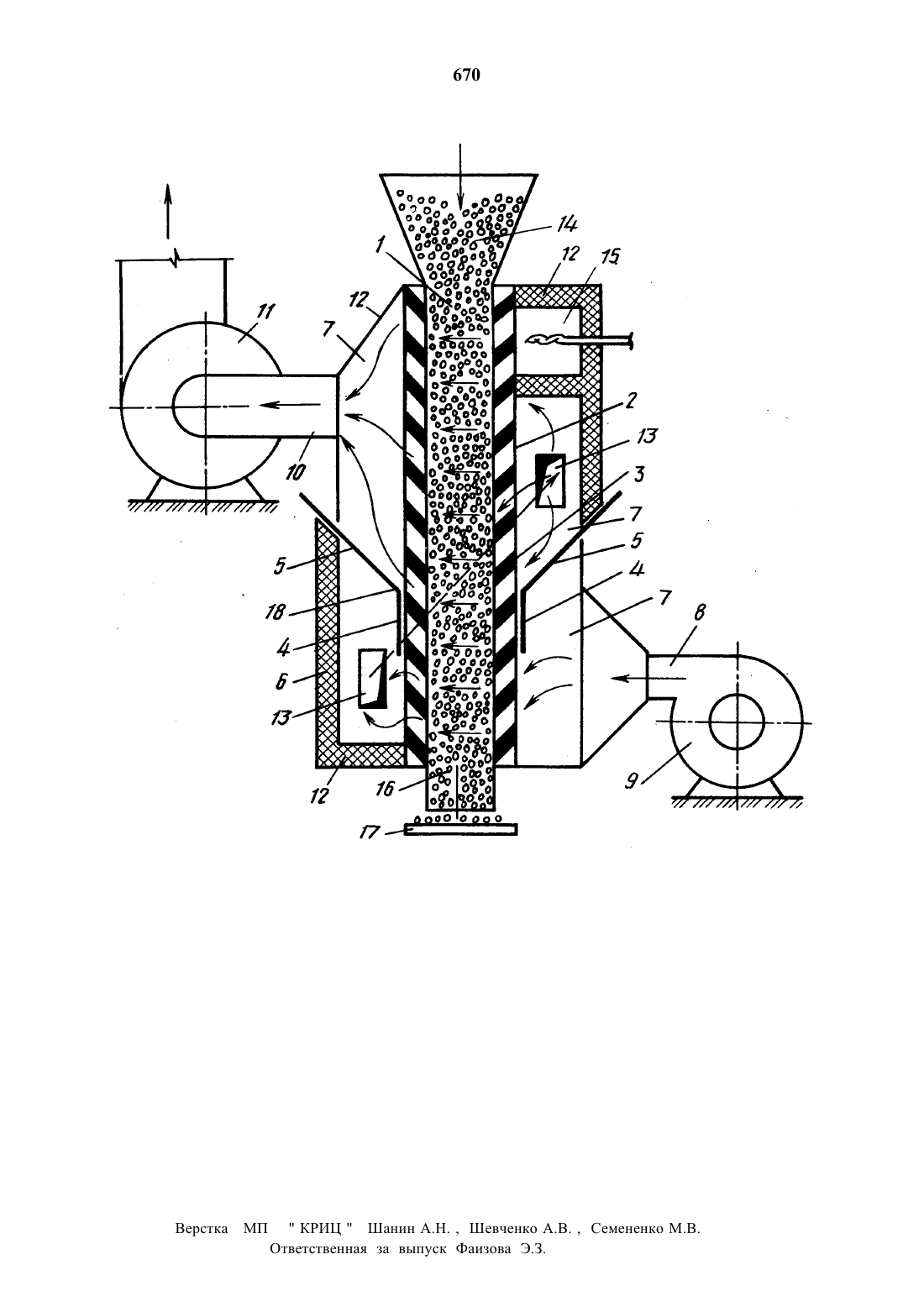

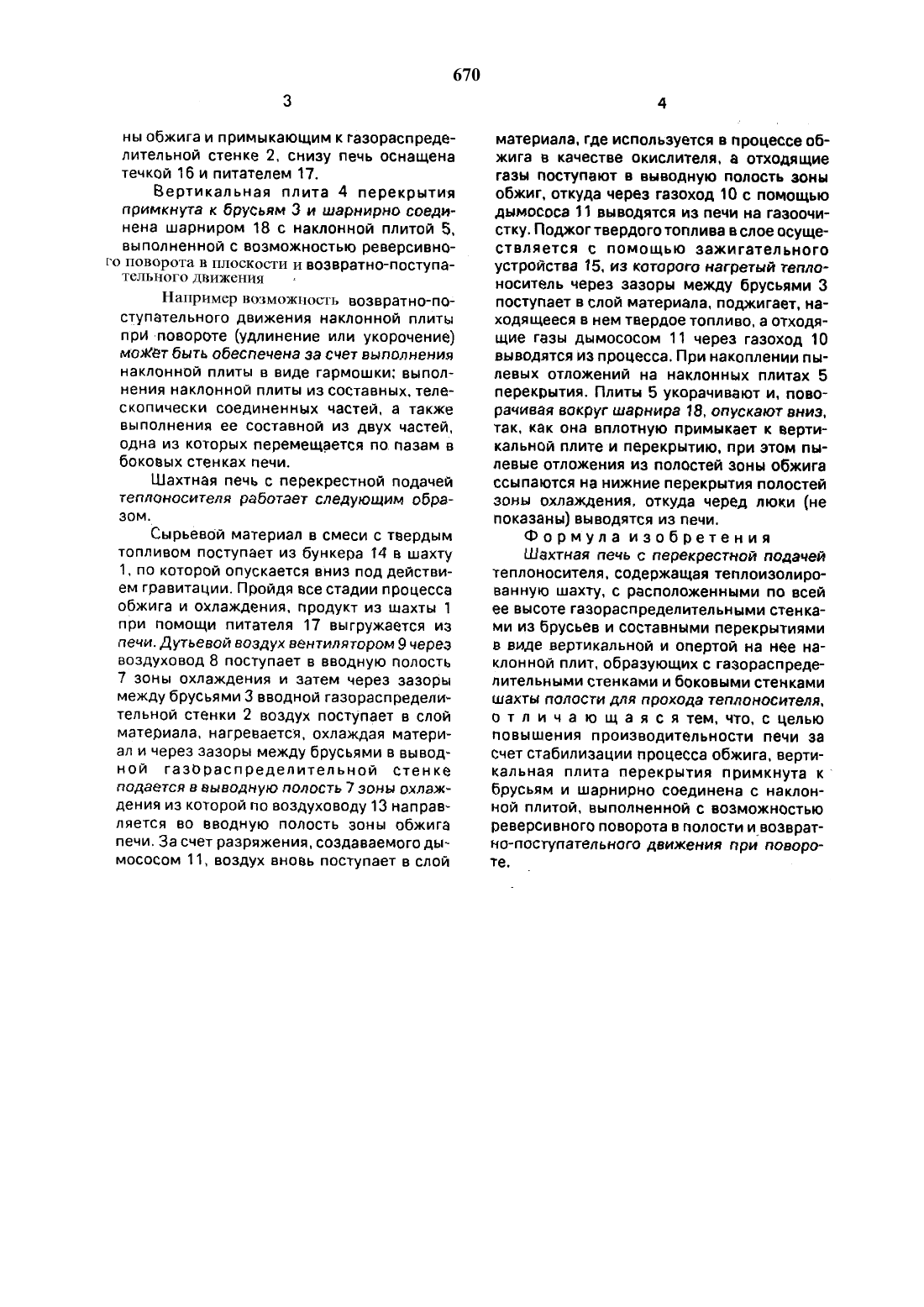

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к конструкциям шахтных печей для термической обработки кускового или гранулированного материала,например известняка, фосфоритов, цементНОГ 0 клинкера. И может бЫТЬ ИСПОЛЬЗОВЭНО В промышленности строительных материа Изобретение относится к конструкциям шахтных печей для термической обработки кускового или гранулированного материала. например известняка. фосфоритов. цементного клинкера и может быть использовано в промышленности строительных МЭТЗОИЗлов. в химической, металлургической и других отраслях промышленности.Целью изобретения является повышеНИЭ производительности печи за счет СТЗЙИлизации процесса обжига.На чертеже представлен вертикальный разрез шахтной печи с перекрестной подачей теплоносителя.Шахтная печь с перекрестной подачей теплоносителя содержит теплоизолированную шахту 1 с расположенными по всей еелов. Цель изобретения повышение производительности печи за счет стабилизации процесса обжига. Для этого в шахтной печи с перекрестной подачей теплоносителя. в КОТОрОЙ перекрытия БЫПОЛНеНЫ СОСТЗВНЫми в виде вертикальной плиты 4 и опертой на нее наклонной плиты 5, которая имеет возможность возаратно-поступательного движения (удлинения или укорочения), а благодаря шарниру 18 - возможность реверсивного поворота в полости 7. Это поЗВОЛЯЭТ при накоплении ПЫЛЕВИДНЫХ отложений на наклонной плите повернуть ее и опустить так. что она вплотную примыкает К вертикальной плите. Пылевые ОТЛОжения из полостей зоны обжига ссылаются на нижние перекрытия полостей зоны ох лаждения. ОТКУДЭ ВЫВОДЯТСЯ ИЗ ПЕЧИ. 1 ИЛ.высоте газораспредилительными стенками 2 из брусьев 3 и составными перекрытиями в виде вертикальной 4 и опертой на нее наклонной 5 плит. образующих с газораспределительными стенками 2 и боковыми стенками 6 шахты полости 7 для прохода теплоносителя, соединенные воздуховодом 8 с вентилятором 9 (вводная полость зоныВыводная полость зоны охлаждения соединена воздуховодом 13 с вводной полостью зоны обжига. Печь сверху оснащена бункером 14 и зажигательным устройством 15. установленным над водной полостью зо 01901) (э) 21 (61)ны обжига и примыкающим к газораспределительной стенке 2, снизу печь оснащена течкой 16 и питателем 17, Вертикальная плита 4 перекрытия примкнута к брусьям 3 и шарнирно соединена шарниром 18 с наклонной плитой 5. выполненной с возможностью реверсивно ГО ПОВОРОТЗ В ПЛОСКОСТИ И ВОЗВОЗТНСГПОСТУПЗНапример возможность возвратно-поступательного движения наклонной плиты при повороте (Удлинение или укорочение) может быть обеспечена за счет выполнения наклонной плиты в виде гармошки выполнения наклонной плиты из составных, теле.скопически соединенных частей, а также выполнения ее составной из двух частей. одна из которых перемещается по. пазам в боковых стенках печи.Шахтная печь с перекрестной подачей теплоносителя работает следующим образом,Сырьевой материал в смеси с твердым топливом поступает из бункера 14 в шахту 1, по которой опускается вниз под действием гравитации. Пройдя все стадии процесса обжига и охлаждения. продукт из шахты 1 при помощи питателя 17 выгружается из печи. Дутьевой воздух вентилятором 9 через воздуховод 8 поступает в вводную полость 7 зоны охлаждения и затем через зазоры между брусьями 3 вводной газораспределительной стенки 2 воздух поступает в слой материала. нагревается. охлаждая материал и через зазоры между брусьями в выводной газораспределительной стенке подается в выводную полость 7 зоны охлаждения из которой по воздуховоду 13 направляется во вводную полость зоны обжига печи. За счет разряжения, создаваемого дымососом 11. воздух вновь поступает в слойматериала, где используется в процессе обжига в качестве окислителя, а отходящие газы поступают в выводную полость зоны обжиг, откуда через газоход 10 с помощью дымососа 11 выводятся из печи на газоочистку. Поджог твердого топлива в слое осуществляется с помощью зажигательного устройства 15. из которого нагретый теплоноситель через зазоры между брусьями 3 поступает в слой материала. поджигает. находя щееся в нем твердое топливо, а отходящие газы дымососом 11 через газоход 10 выводятся из процесса. При накоплении пылевых отложений на наклонных плитах 5 перекрытия. Плиты 5 укорачивают и. поворачивая вокруг шарнира 18. опускают вниз. так. как она вплотную примыкает к вертикальной плите и перекрытию, при этом пылевые отложения из полостей зоны обжига ссылаются на нижние перекрытия полостей зоны охлаждения, откуда черед люки (не показаны) выводятся из печи.Шахтная печь с перекрестной подачей теплоносителя. содержащая теплоизолированную шахту. с расположенными по всей ее высоте газораспределительными стенками из брусьев и составными перекрытиями в виде вертикальной и опертой на нее наклон ной плит. образующих с газораспределительными стенками и боковыми стенками шахты полости для прохода теплоносителя. отличающаясятем,что.сцелью повышения производительности печи за счет стабилизации процесса обжига. верти кальная плита перекрытия примкнута кбрусьям и шарнирно соединена с наклонной плитой. выполненной с возможностью реверсивного поворота в полости ивозвратно-поступательного движения при повороте.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
