Пробоотборник для сыпучих материалов

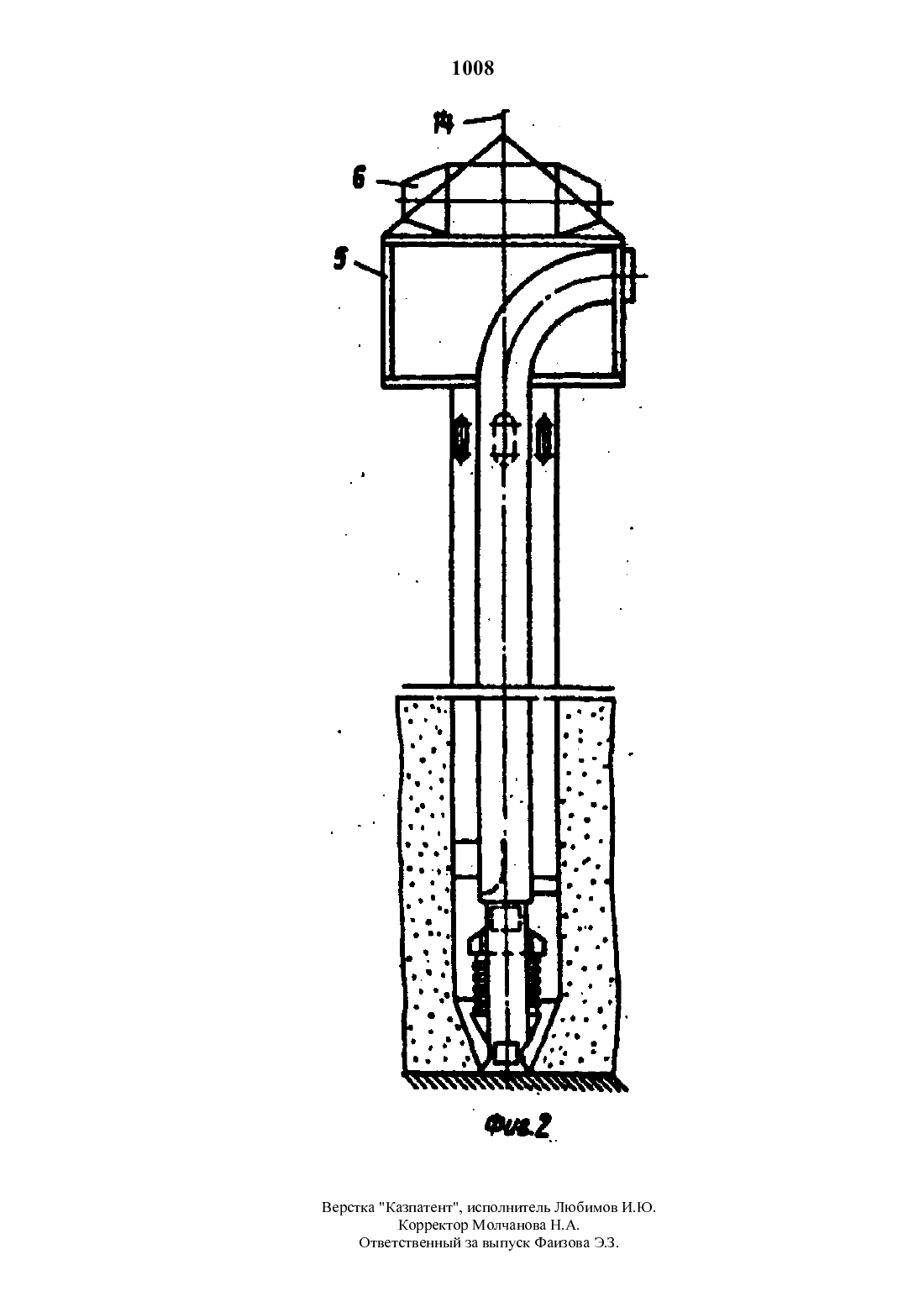

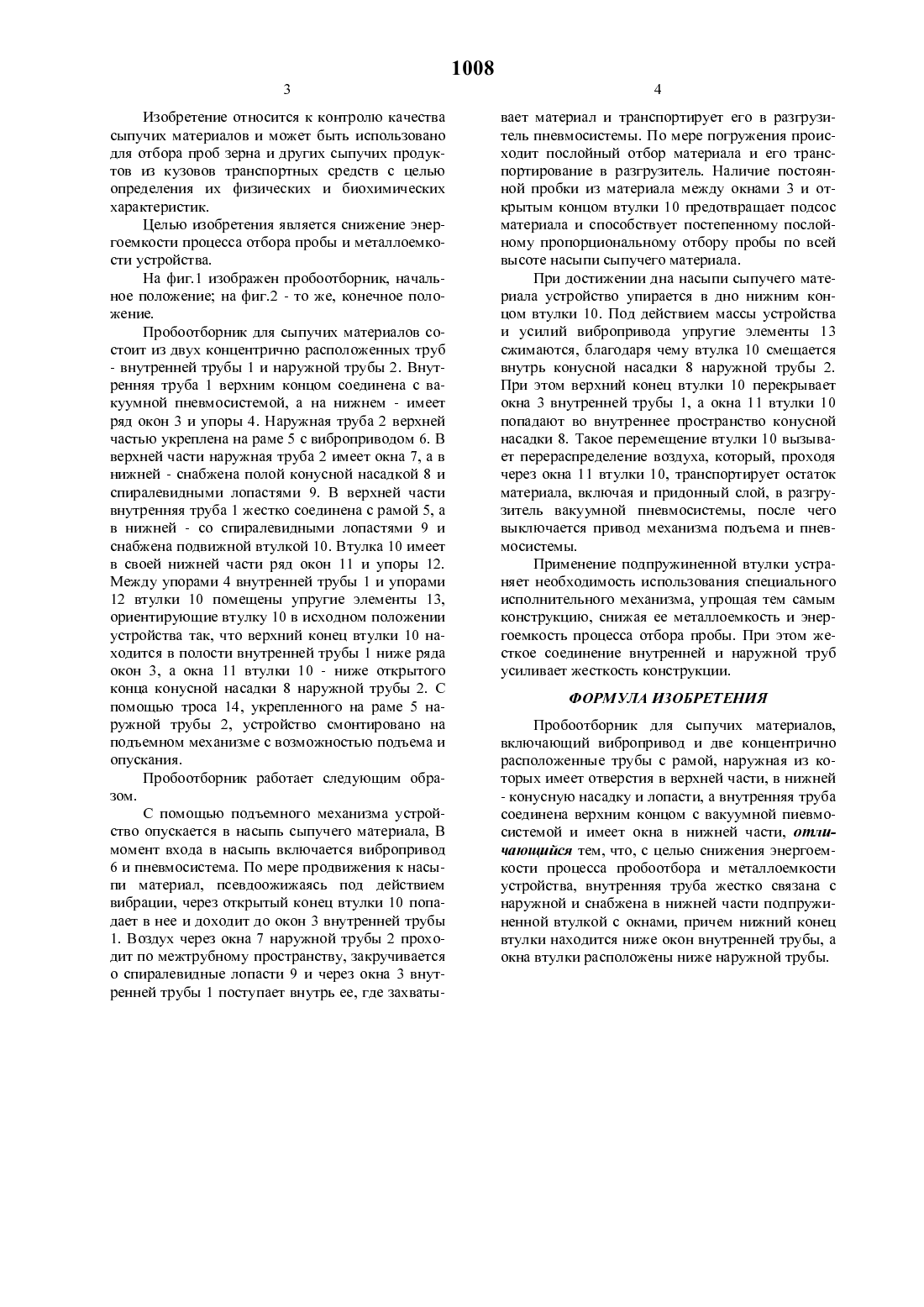

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский НИИ зерна и продуктов его переработки(54) ПРОБООТБОРНИК ДЛЯ СЬГПУЧИХ МАТЕРИАЛОВ(57) Изобретение относится к контролю качества сыпучих материалов и может быть использовано для отбора проб зерна и других сыпучих материалов из кузовов транспортных средств. Цель изобретения - снижение энергоемкости процесса отбора пробы и металлоемкости устройства. Пробоотборник вибропневматического типа содержит две жестко связанные и концентрично расположенные трубы - внутреннюю 1 и наружную 2. В верхней части наружная труба 2 имеет окна 7 ираму 5 с виброприводом 6, а в нижней части конусную насадку 8 и спиралевидные лопасти 9. Внутренняя труба 1 верхним концом соединена с пневмосистемой, а в нижней части снабжена подпружиненной втулкой 10 с окнами 11. Верхний конец втулки 10 находится ниже окон 3 внутренней трубы 1, а окна 11 втулки 10 - ниже открытой части конусной насадки 8 наружной трубы 2. При достижении дна насыпи устройство упирается в дно нижним концом втулки 10, которая под действием массы устройства и вибрации снимает упругие элементы 13 и смещается внутрь конусной насадки 8 наружной трубы 2, перекрывая при этом окна 3 внутренней трубы 2. Такое перемеЩение втулки 10 вызывает перераспределение воздуха, который, проходя через окна 11 втулки 10, транспортирует остаток материала со дна насыпи.Изобретение относится к контролю качества сыпучих материалов и может быть использовано для отбора проб зерна и других сыпучих продуктов из кузовов транспортных средств с целью определения их физических и биохимических характеристик.Целью изобретения является снижение энергоемкости процесса отбора пробы и металлоемкости устройства.На фиг.1 изображен пробоотборник, начальное положение на фиг.2 - то же, конечное положение.Пробоотборник для сыпучих материалов состоит из Двух концентрично расположенных труб- внутренней трубы 1 и наружной трубы 2. Внутренняя труба 1 верхним концом соединена с вакуумной пневмосистемой, а на нижнем - имеет ряд окон 3 и упоры 4. Наружная труба 2 верхней частью укреплена на раме 5 с виброприводом 6. В верхней части наружная труба 2 имеет окна 7, а в нижней - снабжена полой конусной насадкой 8 и спиралевидными лопастями 9. В верхней части внутренняя труба 1 жестко соединена с рамой 5, а в нижней - со спиралевидными лопастями 9 и снабжена подвижной втулкой 10. Втулка 10 имеет в своей нижней части ряд окон 11 и упоры 12. Между упорами 4 внутренней трубы 1 и упорами 12 втулки 10 помещены упругие элементы 13,ориентирующие втулку 10 в исходном положении устройства так, что верхний конец втулки 10 находится в полости внутренней трубы 1 ниже ряда окон 3, а окна 11 втулки 10 - ниже открытого конца конусной насадки 8 наружной трубы 2. С помощью троса 14, укрепленного на раме 5 наружной трубы 2, устройство смонтировано на подъемном механизме с возможностью подъема и опускания.Пробоотборник работает следующим образом.С помощью подъемного механизма устройство опускается в насыпь сыпучего материала, В момент входа в насыпь включается вибропривод 6 и пневмосистема. По мере продвижения к насыпи материал, псевдоожижаясь под Действием вибрации, через открытый конец втулки 10 попадает в нее и доходит до окон 3 внутренней трубы 1. Воздух через окна 7 наружной трубы 2 проходит по межтрубному пространству, закручивается о спиралевидные лопасти 9 и через окна 3 внутренней трубы 1 поступает внутрь ее, где захваты 1008вает материал и транспортирует его в разгрузитель пневмосистемы. По мере погружения происходит послойный отбор материала и его транспортирование в разгрузитель. Наличие постоянной пробки из материала между окнами 3 и открытым концом втулки 10 предотвращает подсос материала и способствует постепенному послойному пропорциональному отбору пробы по всей высоте насыпи сыпучего материала.При достижении дна насыпи сыпучего материала устройство упирается в дно нижним концом втулки 10. Под действием массы устройства и усилий вибропривода упругие элементы 13 сжимаются, благодаря чему втулка 10 смещается внутрь конусной насадки 8 наружной трубы 2. При этом верхний конец втулки 10 перекрывает окна 3 внутренней трубы 1, а окна 11 втулки 10 попадают во внутреннее пространство конусной насадки 8. Такое перемещение втулки 10 вызывает перераспределение воздуха, который, проходя через окна 11 втулки 10, транспортирует остаток материала, включая и придонный слой, в разгрузитель вакуумной пневмосистемы, после чего выключается привод механизма подъема и пневмосистемы.Применение подпружиненной втулки устраняет необходимость использования специального исполнительного механизма, упрощая тем самым конструкцию, снижая ее металлоемкость и энергоемкость процесса отбора пробы. При этом жесткое соединение внутренней и наружной труб усиливает жесткость конструкции.Пробоотборник для сыпучих материалов,включающий вибропривод и две концентрично расположенные трубы с рамой, наружная из которых имеет отверстия в верхней части, в нижней- конусную насадку и лопасти, а внутренняя труба соединена верхним концом с вакуумной пиевмосистемой и имеет окна в нижней части, отличающийся тем, что, с целью снижения энергоемкости процесса пробоотбора и металлоемкости устройства, внутренняя труба жестко связана с наружной и снабжена в нижней части подпружиненной втулкой с окнами, причем нижний конец втулки находится ниже окон внутренней трубы, а окна втулки расположены ниже наружной трубы.Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
