Устройство для нагрева асфальтовой массы

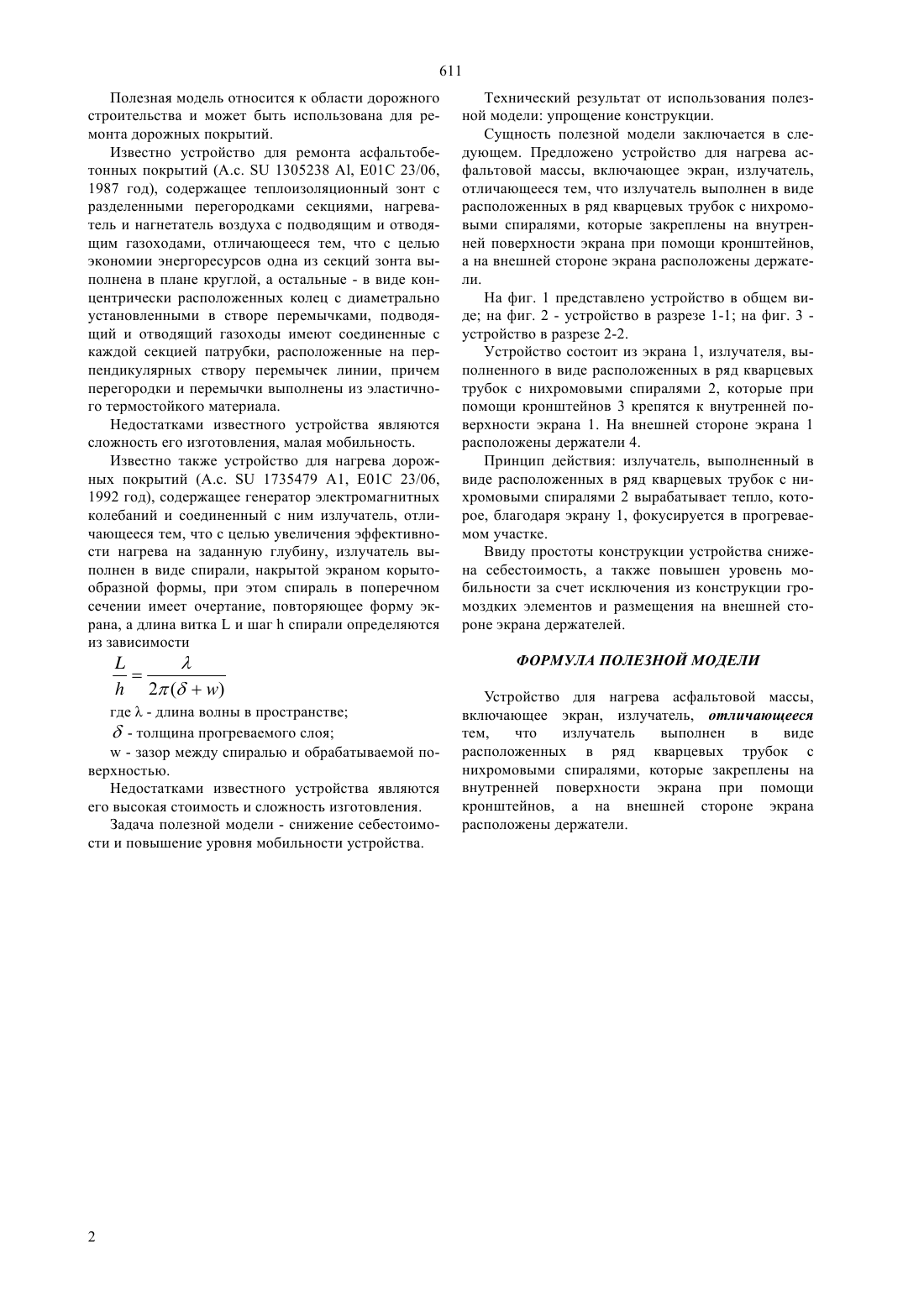

(51) 01 23/06 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ свойств. Задача полезной модели - снижение себестоимости и повышение уровня мобильности устройства. Технический результат от использования полезной модели упрощение конструкции. Предложено устройство для нагрева асфальтовой массы,включающее экран, излучатель, отличающееся тем,что излучатель выполнен в виде расположенных в ряд кварцевых трубок с нихромовыми спиралями,которые закреплены на внутренней поверхности экрана при помощи кронштейнов, а на внешней стороне экрана расположены держатели.(72) Гольцев Анатолий Григорьевич Курмангалиев Тимур Болатович(54) УСТРОЙСТВО ДЛЯ НАГРЕВА АСФАЛЬТОВОЙ МАССЫ(57) Полезная модель относится к области ремонта дорожных покрытий и служит для нагрева асфальтовой массы с целью улучшения ее диффузионных 611 Полезная модель относится к области дорожного строительства и может быть использована для ремонта дорожных покрытий. Известно устройство для ремонта асфальтобетонных покрытий (А.с.1305238 , 01 23/06,1987 год), содержащее теплоизоляционный зонт с разделенными перегородками секциями, нагреватель и нагнетатель воздуха с подводящим и отводящим газоходами, отличающееся тем, что с целью экономии энергоресурсов одна из секций зонта выполнена в плане круглой, а остальные - в виде концентрически расположенных колец с диаметрально установленными в створе перемычками, подводящий и отводящий газоходы имеют соединенные с каждой секцией патрубки, расположенные на перпендикулярных створу перемычек линии, причем перегородки и перемычки выполнены из эластичного термостойкого материала. Недостатками известного устройства являются сложность его изготовления, малая мобильность. Известно также устройство для нагрева дорожных покрытий (А.с.1735479 А 1, Е 01 С 23/06,1992 год), содержащее генератор электромагнитных колебаний и соединенный с ним излучатель, отличающееся тем, что с целью увеличения эффективности нагрева на заданную глубину, излучатель выполнен в виде спирали, накрытой экраном корытообразной формы, при этом спираль в поперечном сечении имеет очертание, повторяющее форму экрана, а длина виткаи шагспирали определяются из зависимости где- длина волны в пространстве- толщина прогреваемого слоя- зазор между спиралью и обрабатываемой поверхностью. Недостатками известного устройства являются его высокая стоимость и сложность изготовления. Задача полезной модели - снижение себестоимости и повышение уровня мобильности устройства. Технический результат от использования полезной модели упрощение конструкции. Сущность полезной модели заключается в следующем. Предложено устройство для нагрева асфальтовой массы, включающее экран, излучатель,отличающееся тем, что излучатель выполнен в виде расположенных в ряд кварцевых трубок с нихромовыми спиралями, которые закреплены на внутренней поверхности экрана при помощи кронштейнов,а на внешней стороне экрана расположены держатели. На фиг. 1 представлено устройство в общем виде на фиг. 2 - устройство в разрезе 1-1 на фиг. 3 устройство в разрезе 2-2. Устройство состоит из экрана 1, излучателя, выполненного в виде расположенных в ряд кварцевых трубок с нихромовыми спиралями 2, которые при помощи кронштейнов 3 крепятся к внутренней поверхности экрана 1. На внешней стороне экрана 1 расположены держатели 4. Принцип действия излучатель, выполненный в виде расположенных в ряд кварцевых трубок с нихромовыми спиралями 2 вырабатывает тепло, которое, благодаря экрану 1, фокусируется в прогреваемом участке. Ввиду простоты конструкции устройства снижена себестоимость, а также повышен уровень мобильности за счет исключения из конструкции громоздких элементов и размещения на внешней стороне экрана держателей. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для нагрева асфальтовой массы,включающее экран, излучатель, отличающееся тем,что излучатель выполнен в виде расположенных в ряд кварцевых трубок с нихромовыми спиралями, которые закреплены на внутренней поверхности экрана при помощи кронштейнов, а на внешней стороне экрана расположены держатели.
