Кожухотрубный одноходовой теплообменник

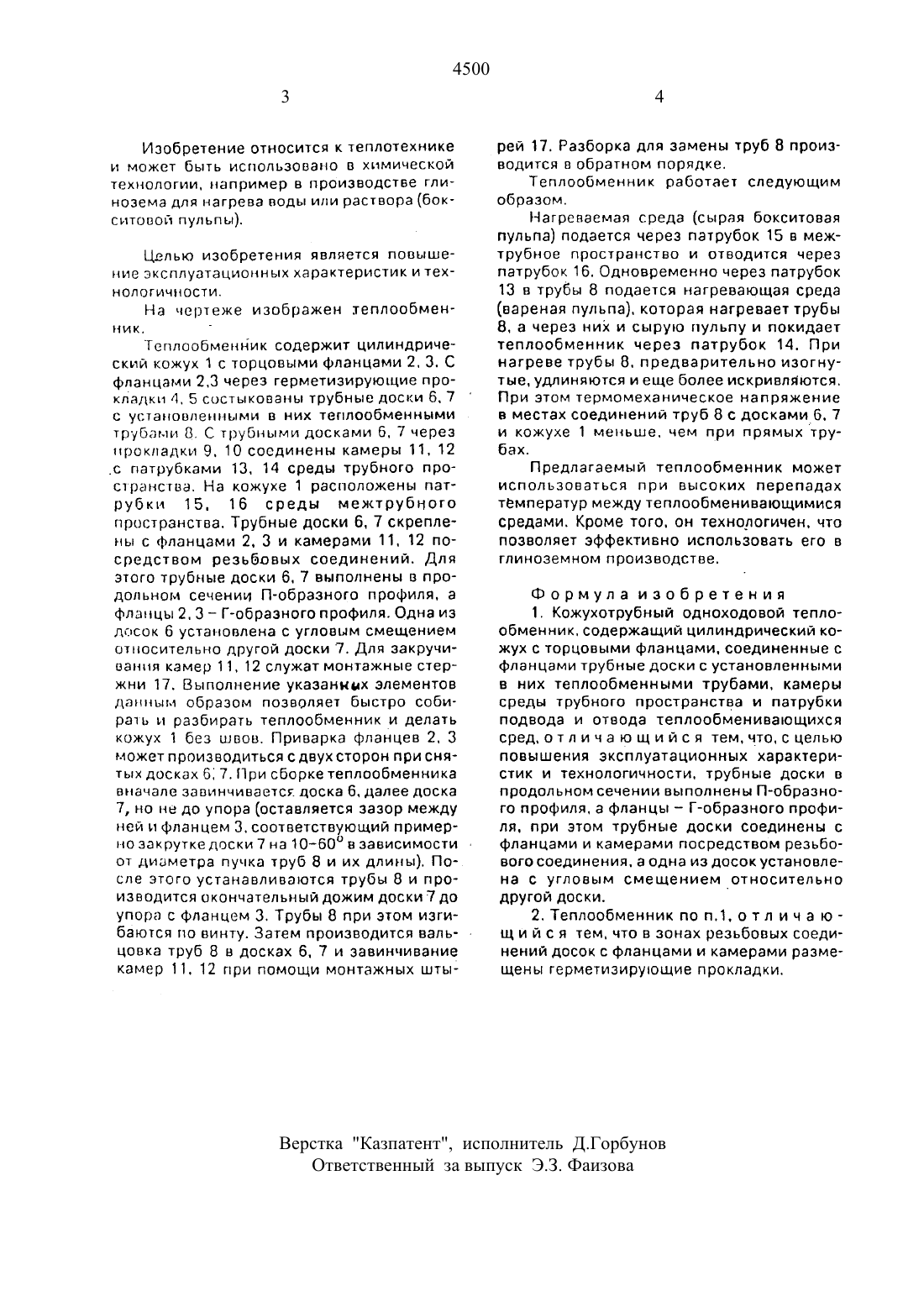

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Открытое акционерное общество АРЗ-З (КН)(57) Изобретение позволяет повысить эксплуатационные характеристики и техноло гичность теплообменника. С фланцами 2 и 3кожуха 1 через герметизирующие прокладки 4 и 5 состыкованы трубные доски 6 и 7 с установленными в них теплообменными трубами 8. С трубными досками 6 и 7 соединены камеры 11 и 12 среды трубного про странства. Трубные доски Б и 7 в продольном сечении выполнены П-обргэного профиля. а фланцы 2 и 3 Г-образного профиля. Соединение досок б и 7 с Фланцами 2 и З и камерами 11 и 12 выполнено резьбовым. Одна из досок 6 установлена с угловым смещением относительно доски 7. 13.п. Ф-пы, 1 ил.Изобретение относится к теплотехнике и может быть использовано в химической технологии. например в производстве глинозема для нагрева воды или раствора (бокситовой пульпы).Целью изобретения является повышение эксплуатационных характеристик и технологичности.На чертеже изображен теплообменНИК. бТеплообменник содержит цилиндрический кожух 1 с торцовыми фланцами 2. 3. С фланцами 2,3 через герметизирующие прокладки 11. 5 состыкованы трубные доски 6, 7 с установпенньлми в них теплообменными трубами 8. С трубными досками 6. 7 через прокладки 9. 10 соединены камеры 11. 12с патрубками 13. 14 среды трубного про странства. На кожухе 1 расположены патрубки 15. 16 среды межтрубного пространства. Трубные доски б. 7 скреплены с фланцами 2. 3 и камерами 11. 12 посредством резьбовых соединений. для этого трубные доски 6. 7 выполнены в продопьном сечении П-образного профиля. а фланцы 2. 3 Г-образного профиля. Одна из лосок 6 установлена с угловым смещением относительно другой доски 7. Для закручивания камер 11. 12 служат монтажные стержни 17. Выполнение указанных элементов данным образом позволяет быстро собирать и разбирать теплообменник и делать кожух 1 без швов. Приварка фланцев 2. 3 может производиться сдвух сторон при снятых досках 6 7. При сборке теплообменника вначале завинчивается доска б. далее доска 7, но не до упора (оставляется зазор между ней и фланцем 3. соответствующий примерно закрутке доски 7 на 1 О 60 в зависимости от диаметра пучка труб 8 и их длины). После этого устанавливаются трубы 8 и производится окончательный дожим доски 7 до упора с фланцем 3. Трубы 8 при этом изгибаются по винту. Затем производится вальцовка труб 8 н досках 6. 7 и завинчивание камер 11. 12 при помощи монтажных шты рей 17. Разборка для замены труб 8 производится в обратном порядке.Теплообменник работает следующим образом.нагреваемая среда (сырая бокситовая пульпа) подается через патрубок 15 в межтрубное пространство и отводится через патрубок 16. Одновременно через патрубок 13 в трубы 8 подается нагревающая среда(вареная пульпа). которая нагревает трубы 8. а через них и сырую пульпу и покидает теплообменник через патрубок 14. При нагреве трубы 8. предварительно изогнутые. удлиняются и еще более искривляются. При этом термомеханическое напряжение в местах соединений труб 8 с доскамиб. 7 и кожухе 1 меньше. чем при прямых трубах.Предлагаемый теплообменник может использоваться при высоких перепадах температур между теплообменивающимися средами. Кроме того. он технологичен. что позволяет эффективно использовать его в ГЛИНОЗЕМНОМ ПООИЗВОДСТВВ.1. Кожухотрубный одноходовой теплообменник. содержащий цилиндрический кожух с торцовыми фланцами. соединенные с фланцами трубные доски с установленными в них теппообменными трубами. камеры среды трубного пространства и патрубки подвода и отвода теплообменивающихся средотличающийся темчтосцелью повышения эксплуатационных характеристик и технологичности. трубные доски в продольном сечении выполнены П-обраэного профиля. а фланцы Г-образного профиля. при этом трубные доски соединены с фланцами и камерами посредством резьбового соединения. а одна из досок установлена с угловым смещением относительно другой доски.2. Теплообменник по п.1, о т л и ч а Ю щ и й с я тем. что в зонах резьбовых соединений досок с фланцами и камерами размещены герметизирующие прокладки.Верстка Казпатент, Исполнитель Д.Г 0 рбунов Ответственный за выпуск ЭЗ. Фаизова
