Топочный экран

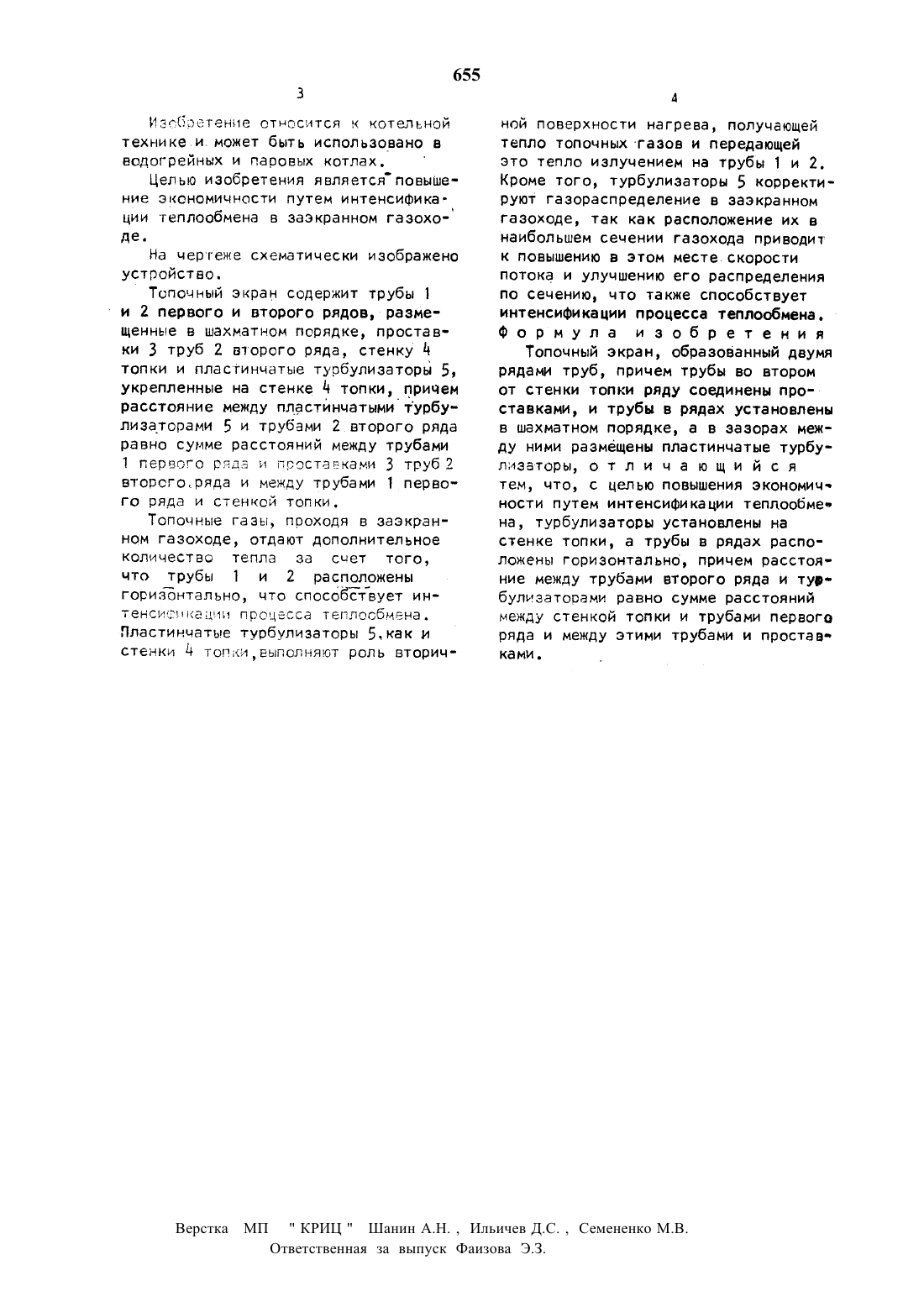

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР У 985563, КЛ. 22 В 37/дО 1985.(57) Изобретение относится к котель ной технике и может быть использованоВ ВОДОГРЗЙНЫХ И паровых КОТЛЭХ. ЦЕЛЬЮ ИЗОБРЕТЕНИЯ ЯВЛЯЕТСЯ повышение ЭКОНОМИЧНОСТИ Путем интенсификации теплообмена в заэкранном гааоходе. Топочные газы, проходя в заэкранном газохода, отдают дополнительное количестч во тепла за счет того, что трубы 1и 2 расположены горизонтально, это способствует интенсификации процесса теплообмена. Пластинчатые турбулиза Торы 5 корректируют газораспределение в заэкранном гаэоходе, так как распоЛэжение их в наибольшем сечении газоХода Приводит к повышению в этом месте скорости потока И улучшению его распределения по сечению, что также способствует интенсификации процесса теплообмена. 1 ил.Изобретение относится к котельной технике.И может быть использовано в водогрейных и паровых котлах.Целью изобретения являетсяповышение экономичности путем интенсификации теплообмена в заэкранном газоходе.На чертеже схематически изображено устройство.Топочный экран содержит трубы 1щенные в шахматном порядке, проставки 3 труб 2 второго ряда, стенку Ц топки и пластинчатые турбулизаторы 5,укрепленные на стенке Ц топки, причем расстояние между пластинчатыми турбулизаторами 5 и трубами 2 второго ряда равно сумме расстояний между трубами 1 первого ряда и простаеками 3 труб 2 второго.ряда и между трубами 1 первого ряда И стенкой топки.Топочные газы, проходя в заэкранном газоходе отдают дополнительное количество тепла за счет того,что трубы 1 и 2 расположены горизонтально, что способствует интенситнкации процесса теплообмена. Пластинчатые турбулиэаторы 5 как и стенки Ц топкивыполняют роль вторич Верстка МПной поверхности нагрева, получающей тепло топочных газов и передающей это тепло излучением на трубы 1 и 2. Кроме того, турбулизаторы 5 корректируют газораспределение в эаэкранном газохода, так как расположение их в наибольшем сечении газохода приводит к повышению в этом месте скорости потока и улучшению его распределения по сечению, что также способствует интенсификации процесса теплообмена. Ф о р м у л а и з о б р е т е н и яТопочный экран, образованный двумя рядами труб, причем трубы во втором от стенки топки ряду соединены проставками, и трубы в рядах установлены в шахматном порядке, а в зазорах между ними размещены пластинчатые турбупизаторы, о т л и ч а ю щ и й с я тем, что, с целью повышения экономичности путем интенсификации теплообмена, турбулизаторы установлены на стенке топки, а трубы в рядах расположены горизонтально, причем расстояние между трубами второго ряда и турбулизаторами равно сумме расстояний между стенкой топки и трубами первого ряда и между этими трубами и проставками.Ответственная за выпуск Фаизова Э.З.
