Открытая система теплоснабжения

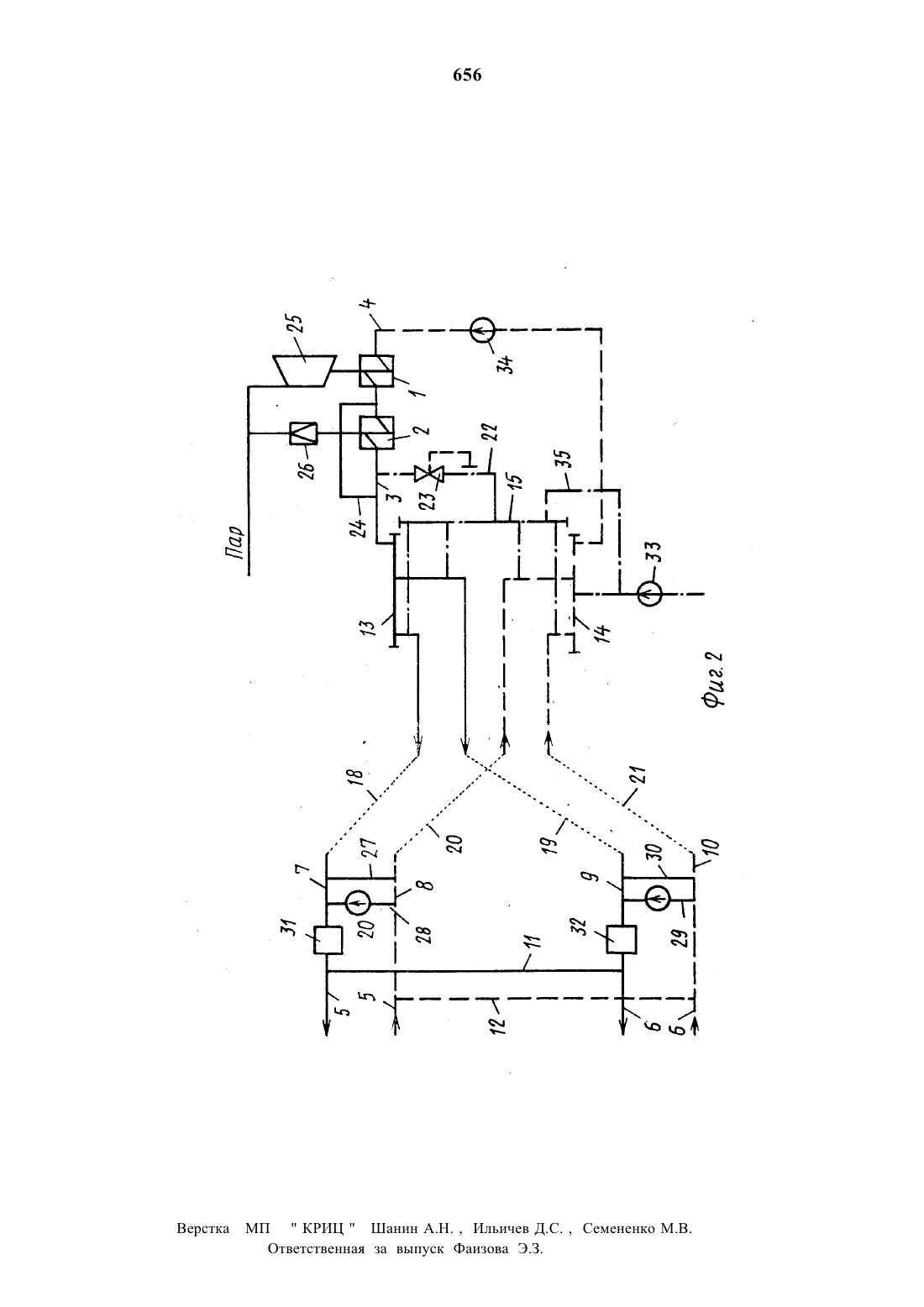

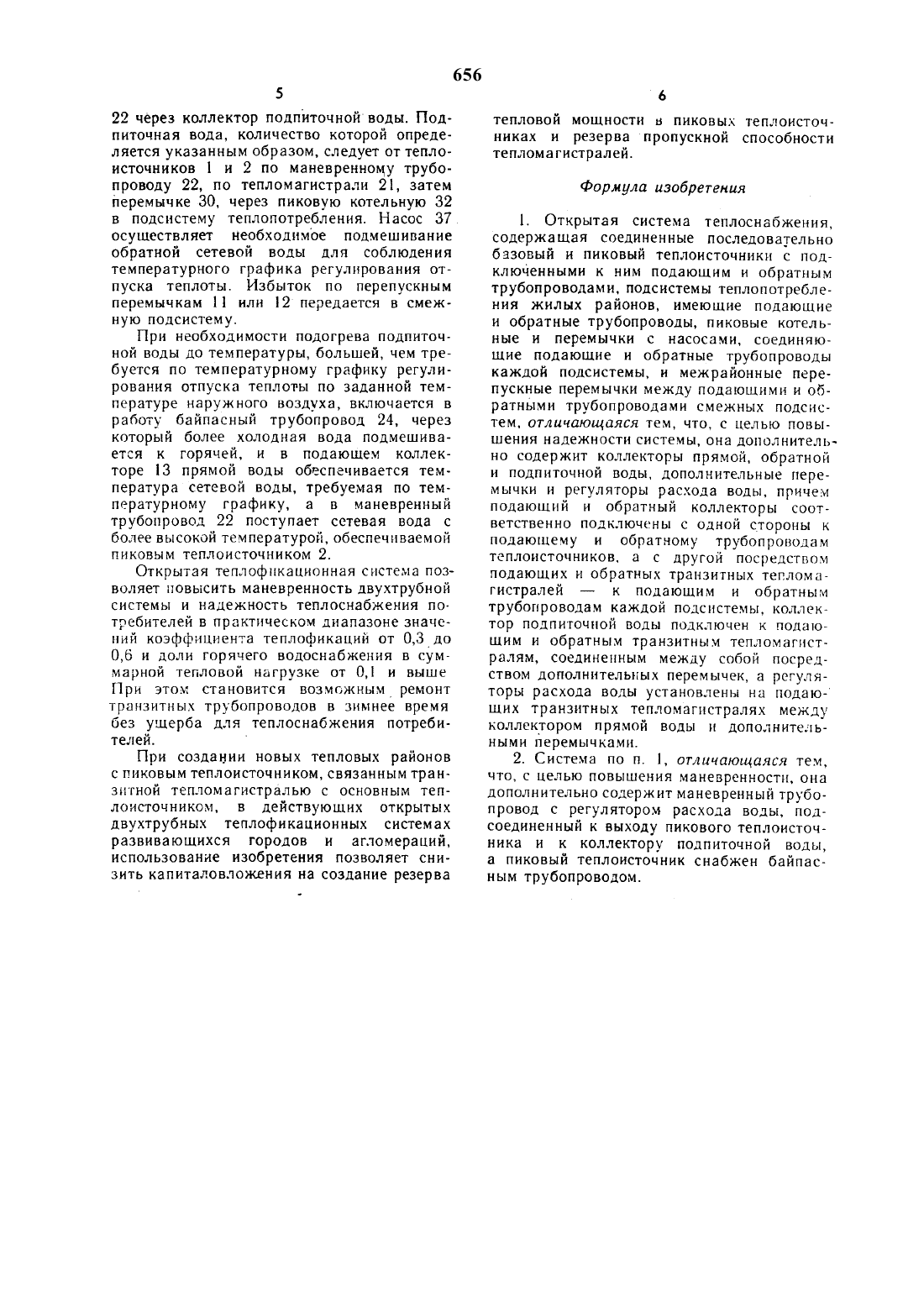

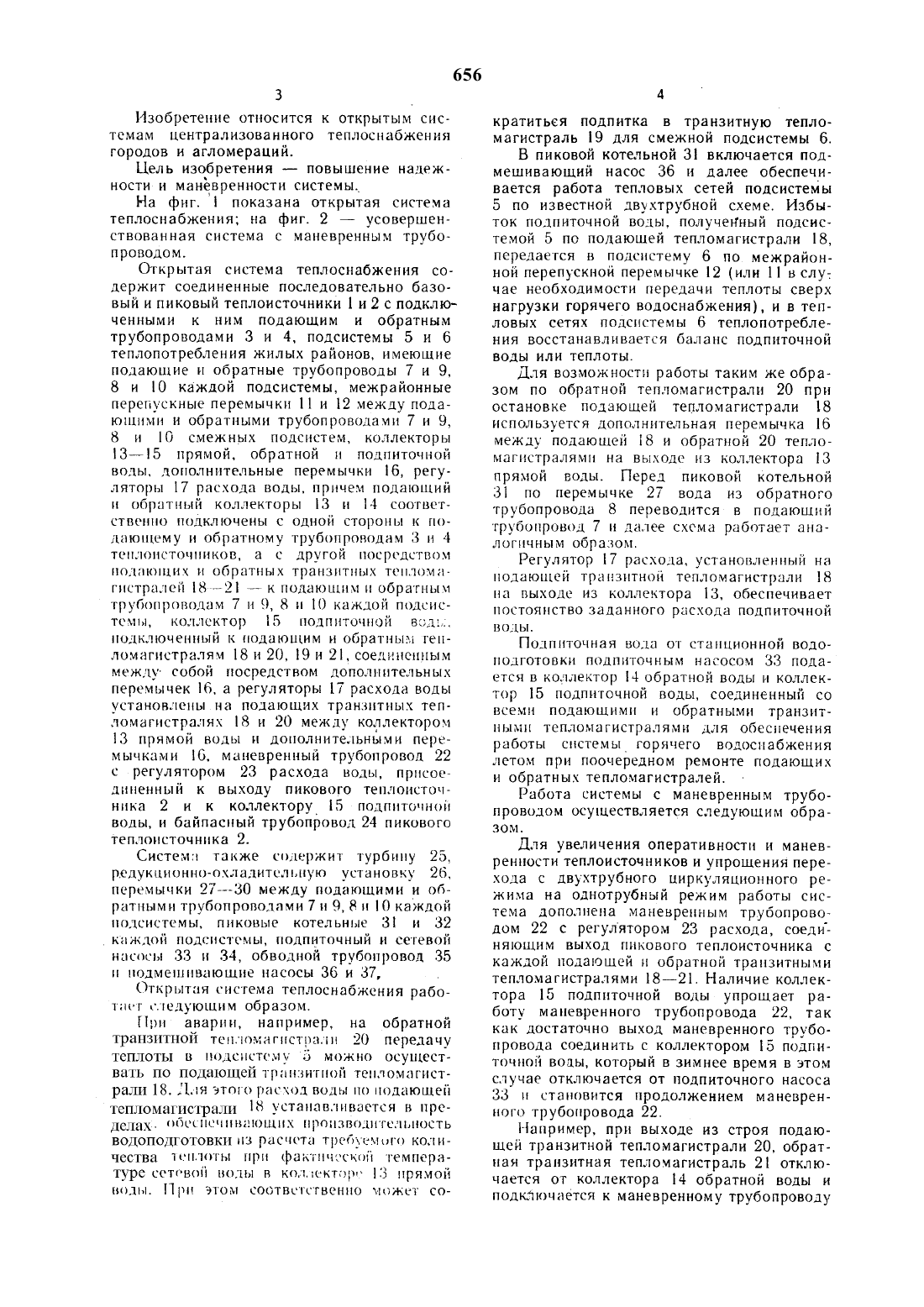

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) ОТКРЫТАЯ СИСТЕМА ТЕПЛОСНАБ Ь ЖЕНИЯ(57) Целью изобретения является повышение надежности и маневренности системы. Повышение надежности системы достигаетсяза счет дополнительных перемычек 16 между подающими и обратными транзитными тепломагистралямн регуляторов 17 расхода воды,установленных на подающих транзитных тепломагистралях 18, и коллекторов 13, 14,15 соответственно прямой, обратной и подпиточной воды. Повышение маневренности снстемы достигается путем установки в ней дополнительного маневренного трубопровода с регулятором расхода, вход которого соединен с выходом пикового теплоисточника 2, а выход с подниточным коллектором 15. В данной системе возможно осуществлять ремонт транзитных тепломагпстралей без снижения качества теплоснабжения потребителей. 1 э.п. ф-лы, 2 ил.Изобретение относится к открытым системам централизованного теплоснабжения городов и агломераций.Цель изобретения - повышение надежности и манвренности системы, На фиг. 1 показана открытая система теплоснабжения на фиг. 2 усовершенствованная система с маневренным трубопроводом.Открытая система теплоснабжения содержит соединенные последовательно базовый и пиковый теплоисточники 1 и 2 с подключенными к ним подающим и обратным трубопроводами 3 и 4, подсистемы 5 и 6 теилопотребления жилых районов, имеющие подающие и обратные трубопроводы 7 и 9,8 и 10 каждой подсистемы, межрайонные перепускные перемычки 11 и 12 между подающимтт и обратными трубопроводами 7 и 9,8 и 10 смежных подсистем, коллекторы 13-45 прямой, обратной и подпиточной воды, дополннтельньте перемычки 16, регуляторы 17 расхода воды, причем подающий и обратный коллекторы 13 и 14 соответственно подключены с одной стороны к подающему и обратному трубопроводам 3 и 4 теплоисточпиков, а с другой посредством подгпопшх и обратных транзитных тепломагпстралей 18-421 - к подающим и обратным трубопрогиьдант 7 и 9, 8 и 10 каждой подсистемы, коллектор 15 подпиточной водд подключенный к подающим и обратным гепломагистралям 18 и 20, 19 и 21, соединенным гиежду собой посредством дополнительных перемычек 16, а регуляторы 17 расхода воды установлены на подающих транзитных тепломагистралях 18 и 20 между коллектором 13 прямой воды и дополиительньтми перемычками 16, маневренный трубопровод 22 с регулятором 23 расхода воды, присоединенный к выходу пикового теплот-источника 2 и к коллектору 15 подпиточной воды, и байпасный трубопровод 24 пикового теплоисточнпка 2.Система также содержит турбину 25,редукционно-охладительную установку 26,перемычки 27-30 между подающими и обратными трубопроводами 7 н 9, 8 и 10 каждой подсистемы, пиковые котельные 31 и 32 каждой подсистемы, ткодпиточный и сетевой насосы 33 и 34, обводной трубопровод 35 п подмешпвающие насосы 36 и 37, .Открытая система теплоснабжения работает гхтедтутоъцим образом.При аварии, например, на обратной транзитной тепхтомагистргътп 20 передачу теплоты в подсистему 55 можно осуществать по подающей транзитной тетвчогиагистради 18. 1.я этого рас ход воды по птодающей ТеПЛОМаГИСТРаЛИУСТЗ 1 ЦВН 1 ЪЗСТСЯ В ПРО дедах, оосспьэчпвакндих тро 3 в(п 1 тельиость водоподготовки из расчета треоуазгпого количества тчгп.тогьт при (рактттческой температуре сетсвой воды в коцгтекторг 13 примой воды. При этом соотвсгствентто может со 4кратитьея подпитка в транзитную тепломагистраль 19 для смежной подсистемы б.В пиковой котельной 31 включается подмешивающий насос 36 и далее обеспечивается работа тепловых сетей подсистемы 5 по известной двухтрубной схеме. Избыток подпиточной воды, полученный подсистемой 5 по подающей тепломагистрали 18,передается в подсистему 6 по межрайонной перепускной перемычке 12 (или 11 в случае необходимости передачи теплоты сверх нагрузки горячего водоснабжения), и в тепловых сетях подсистемы 6 теплопотреблеиия восстанавливается баланс подпиточной воды или теплоты.Для возможности работы таким же образом по обратной тепломагистрали 20 при остановке подающей тепломагистрали 18 используется дополнительная перемычка 16 между подающей 18 и обратной 20 тепломагистралями на выходе из коллектора 13 прямой воды. Перед пиковой котельной 31 по перемычке 27 вода из обратного трубопровода 8 переводится в подающий трубопровод 7 и далее схема работает аналогичным образом.Регулятор 17 расхода, установленный на подающей транзитной тепломагистрали 18 на выходе из коллектора 13, обеспечивает постоянство заданного расхода подпиточной воды.Подпиточная вода от станционной водоподготовки подпиточным насосом 33 подается в коллектор 1-1 обратной воды и коллектор 15 подпиточной воды, соединенный со всеми подающими и обратными транзитными тепломагистралягии для обеспечения работы системы горячего водоснабжения летом при поочередном ремонте подающих и обратных тепломагистралей.Работа системы с маневренным трубопроводом осуществляется следующим образом.Для увеличения оперативности и маневренпости теплоисточннков и упрощения перехода с двухтрубиого циркуляционного режима на одиотрубный режим работы система дополнена маневренным трубопроводом 22 с регулятором 23 расхода, срединяющим выход пикового теплоисточника с каждой подающей и обратной транзитными тепломагистралями 18-21. Наличие коллектора 15 подпиточной воды упрощает работу маневренного трубопровода 22, так как достаточно выход маневренного трубопровода соединить с коллектором 15 подпиточной воды, который в зимнее время в этом случае отключается от подпиточного насоса 33 и становится продолжением маневренного трубопровода 22.Например, при выходе из строя подающей транзитной тепломагистрали 20, обратпая транзитная тепломагистраль 21 отключается от коллектора 14 обратной воды и подключается к маневренному трубопроводу22 через коллектор подпиточной воды. Подпнточная вода, количество которои определяется указанным образом, следует от теплоисточников 1 и 2 по маиевренному трубопроводу 22, по тепломагистрали 21, затем перемычке 30, через пиковую котельную 32 в подсистему теплопотребления. Насос 37 осуществляет необходимое подмешивание обратной сетевой воды для соблюдения температурного графика регулирования отпуска теплоты. Избыток по перепускным перемычкам Н или 12 передается в смежную подсистему.При необходимости подогрева подпиточной воды до температуры, большей, чем требуется по температурному графику регулирования отпуска теплоты по заданной температуре наружного воздуха, включается в работу байпасный трубопровод 24, через который более холодная вода подмешивается к горячеи, и в подающем коллекторе 13 прямой воды обеспечивается температура сетевой воды, требуемая по температурному графику, а в маневренный трубопровод 22 поступает сетевая вода с более высокой температурой, обеспечиваемой пиковым теплонсточником 2.Открытая теплофикационная система позволяет повысить маневренность двухтрубной системы и надежность теплоснабжения потребителей в практическом диапазоне значений коэффициента теплофикаций от 0,3 до 0,6 и доли горячего водоснабжения в суммарной тепловой нагрузке от 0,1 и выше При этом становится возможным ремонт транзитных трубопроводов в зимнее время без ущерба для теплоснабжения потребителей.При создании новых тепловых районов с пиковым теплоисточником, связанным транзитной тепломагистралью с основным теплоисточником, в действующих открытых двухтрубных теплофикационных системах развивающихся городов и агломераций,использование изобретения позволяет снизить капиталовложения на создание резерватепловой мощности в пиковых теплоисточниках и резерва пропускной способности тепломагистралей.1. Открытая система теплоснабжения,содержащая соединенные последовательно базовый и пиковый теплоисточники с подключенньлми к ним подающим и обратным трубопроводами, подсистемы теплопотребления жилых районов, имеющие подающие и обратные трубопроводы, пиковые котельные и перемычки с насосами, соединяющие подающие и обратные трубопроводы каждой подсистемы, и межрайонные перепускные перемычки между подающими и обратными трубопроводами смежных подсистем. отличающаяся тем, что, с целью повышения надежности системы, она дополнительно содержит коллекторы прямой, обратной и подпиточиои воды, дополнительные перемычки и регуляторы расхода воды, причем подающий и обратный коллекторы соответственно подключены с одной стороны к подающему и обратному трубопроводам ТПЛОНСТОЧННКОВ. 8 С ДРУГОЙ посредством подающих и обратных транзитных тепломагистралей к подающим и обратным трубопроводам каждой подсистемы, коллектор подпиточиои воды подключен к подающим и обратным транзитным тепломагистралям, соединенным между собой посредством дополнительных перемычек, а регуляторы расхода воды установлены на подающих транзитных тепхкомагнстралях между коллектором прямой воды и дополнительными перемычками.2. Система по п. 1, огличаюъцаяся тем,что. с целью повышения маневренности, она дополнительно содержит маневренный трубопровод с регулятором расхода воды, подсоединенный к выходу пикового теплоисточника и к коллектору подпиточной воды,а пиковый теплоисточник снабжен байпасным трубопроводом.Верстка МП КРИЦ Шанин А.Н. , ИлЬиЧев Д.С. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
