F22B 37/40 — размещение разделительных перегородок, например экранных, в газоходах паровых котлов
Конвективный пакет труб
Номер инновационного патента: 25587
Опубликовано: 15.03.2012
Авторы: Орумбаева Шолпан Рахимжановна, Орумбаев Рахимжан Кабиевич, Абдуллаев Талгат Калыкович, Абдуллаев Калык Абдуллаевич
МПК: F22B 37/40
Метки: пакет, конвективный, труб
Формула / Реферат:
Изобретение относится к теплоэнергетике, а именно к водогрейным котлам, которые могут быть использованы в системах централизованного теплоснабжения и предназначены для установки в отопительных и промышленно-отопительных котельных, а также на ТЭЦ в качестве основных источников горячею водоснабжения жилых и промышленных зданий и сооружений.В водогрейном котле новый конвективный пакет труб выполнен из труб равной длины и поэтому по всем трубам...
Топочный экран
Номер патента: 3457
Опубликовано: 15.05.2001
Авторы: Орумбаев Рахимжан Кабиевич, Айрих Юрий Эдуардович, Чижов Владимир Эвальдович, Косатый Виктор Витальевич, Алияров Бирлесбек Каниевич, Кравченко Владимир Иванович
МПК: F22B 37/40
Формула / Реферат:
Изобретение относится к теплоэнергетике и может быть использовано в водогрейных и паровых котлах.Задачей изобретения является повышение экономичности путем интенсификации теплообмена в заэкранном газоходе.Топочный экран состоит из стенки 1 с установленными на ней под углом пластинчатых турбулизаторов 2, двух рядов труб 3 с проставками 4 диаметором d. Ширина пластинчатых турбулизаторов равна , высота в= d/2. Причем расстояние между трубами...

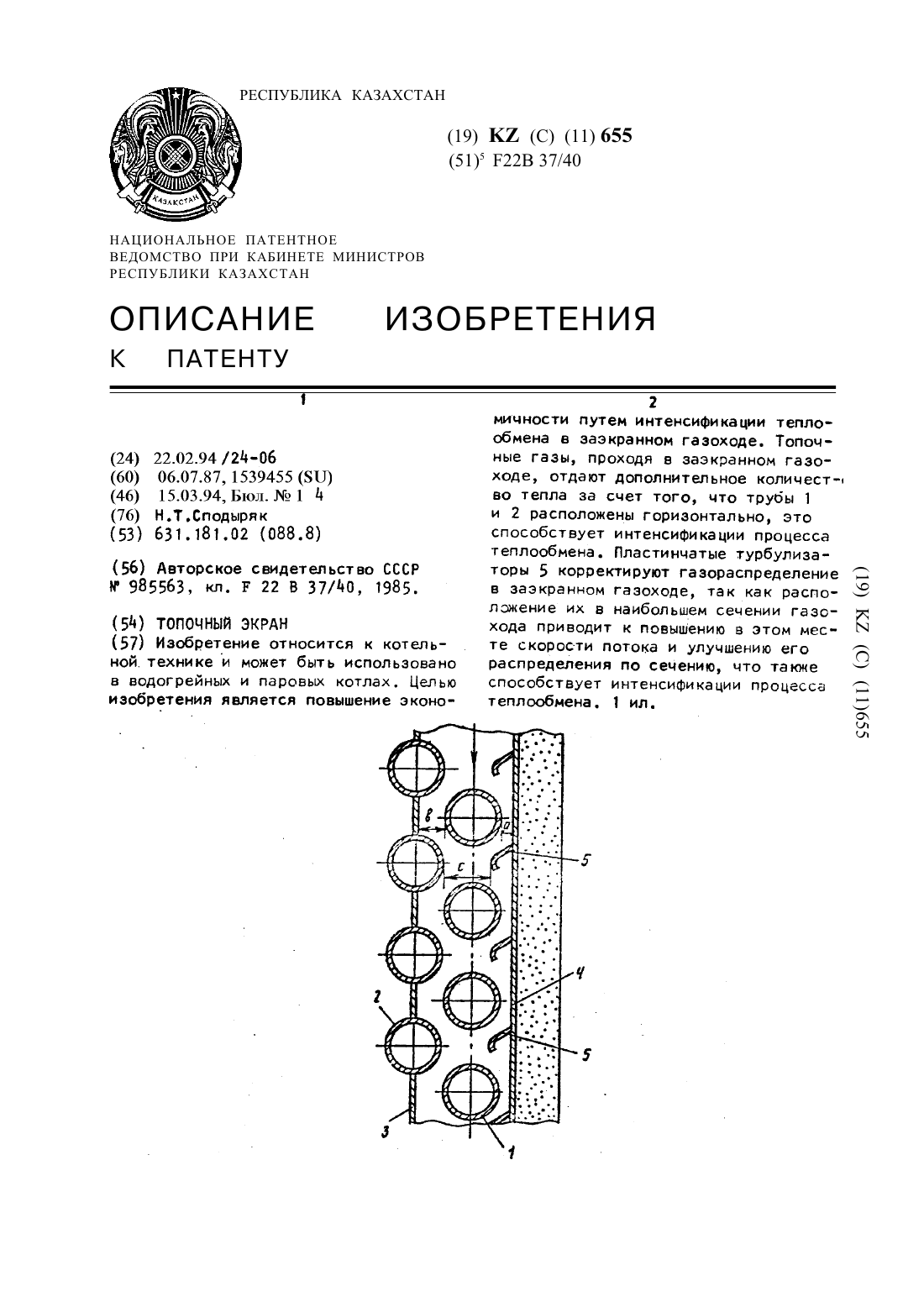

Топочный экран
Номер патента: 655
Опубликовано: 15.03.1994
Автор: Сподыряк Николай Тимофеевич
МПК: F22B 37/40
Формула / Реферат:
Изобретение относится к котельной. технике и может быть использовано в водогрейных и паровых котлах. Целью изобретения является повышение экономичности путем интенсификации теплообмена в заэкранном газоходе. Топочные газы, проходя в заэкранном газоходе, отдают дополнительное количество тепла за счет того, что трубы 1 и 2 расположены горизонтально, это способствует интенсификации процесса теплообмена. Пластинчатые турбулизаторы 5 корректируют...
