Способ определения быстроизменяющейся теплотворной способности топлива

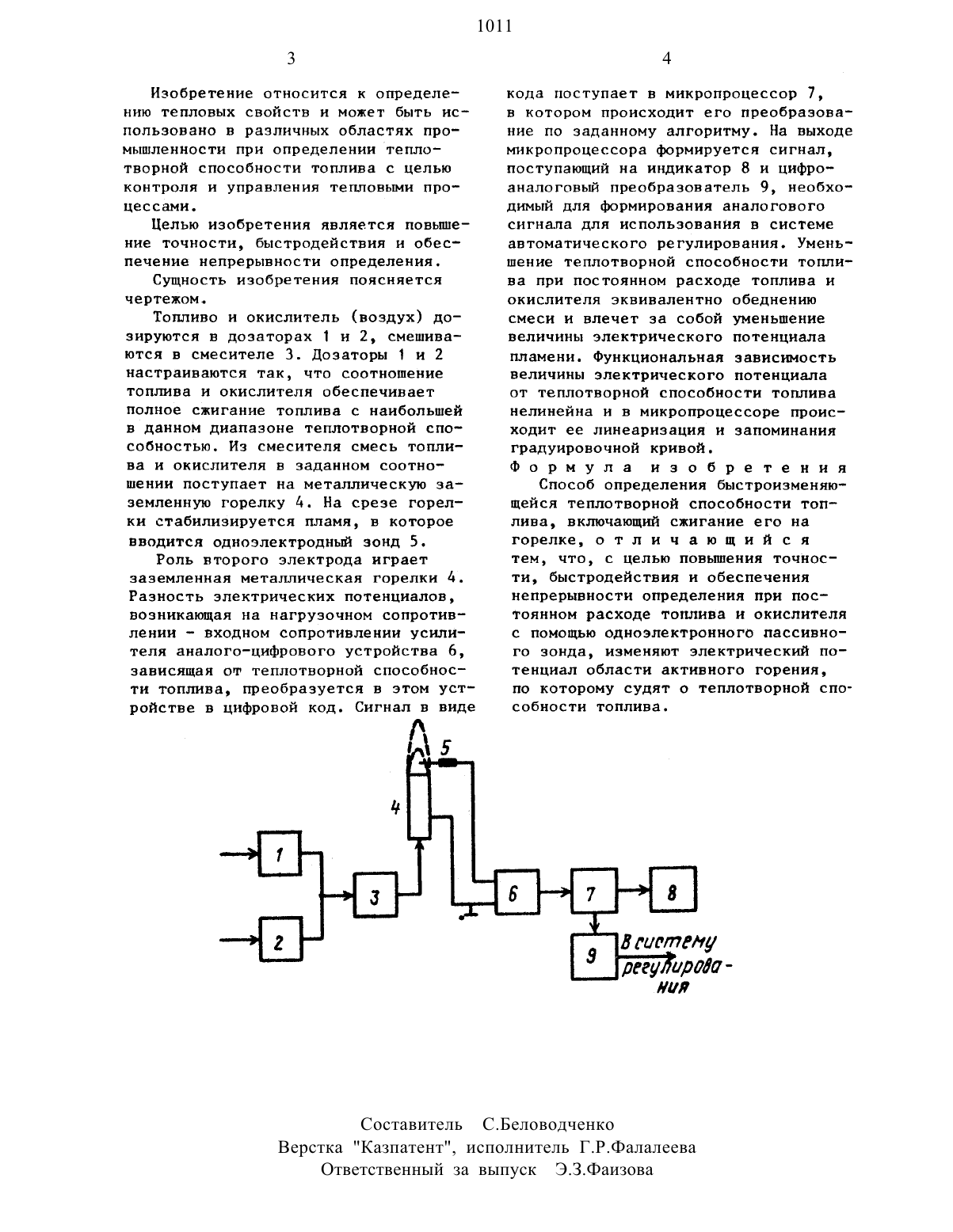

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН( 7 3 ) Химщо-Металлуюгический ИНСТИТУТ Национального Центра по комплексной пе РСРЗООТКС МИНСРЗЛЬНОГО СЫРЬЯ РССПУОЛИКИ(54) СПОСОБ ОПРЕДЕЛЕНИЯ БЫСТРОИЗМ НЯЮЩЕИСЯ ТЕПЛОТВОРНОЙ СПОСОБНОСТИ ТОПЛИВА(57) Изобретение относится к измереню тепловых свойств и может быть использовано в различных областях промышленности при определении теплотворной способности топлива для контроля и управления тепловыми процессами. Цель изобретения - повышение точности, быстродействия и обеспечение непрерывности определения. Способ основан на регистрации первичного параметра интенсивности хеми ионизации, характеризуемой величиной электрического потенциала пламени,измеряемого при постоянстве расходов топлива и окислителя. Величина этого потенциала функционально связана с теплотворной способностью топлива.Изобретение относится к определению тепловых свойств и может быть использовано в различных областях промышленности при определении теплотворной способности топлива с целью контроля и управления тепловыми процессами.Целью изобретения является повыгние точности, быстродействия и обеспечение непрерывности определения.Сущность изобретения поясняется чертежом.Топливо и окислитель (воздух) дозируются в дозаторах 1 и 2, смешиваются в смесителе 3. Дозаторы 1 и 2 настраиваются так, что соотношение топлива и окислителя обеспечивает полное сжигание топлива с наибольшей в данном диапазоне теплотворной способностью. Из смесителя смесь топлива н окислителя в заданном соотношении поступает на металлическую заэемленную горелку 4. На срезе горелки стабилизируется пламя, в которое вводится одноэлектродный зонд 5.Роль второго электрода играет заэемленная металлическая горелки 4. Разность электрических потенциалов,возникающая на нагрузочном сопротивлении входном сопротивлении усилителя аналого-цифрового устройства 6,зависящая от теплотворной способности топлива, преобразуется в этом устройстве в цифровой код. Сигнал в видеСоставитель Верстка Ка 3 патентШ Исполнитель ГРхЬалалеева Ответственный за выпуск Э.З.ФаИ 3 овакода поступает в микропроцессор 7, в котором происходит его преобразование по заданному алгоритму. На выходе микропроцессора формируется сигнал,поступающий на индикатор 8 и цифроаналоговьт преобразователь 9, необходимый для формирования аналогового сигнала для использования в системе автоматического регулирования. Уменьшение теплотворной способности топлива при постоянном расходе топлива и окислителя эквивалентно обеднению смеси и влечет за собой уменьшение величины электрического потенциала пламени. Функциональная зависимостьвеличины электрического потенциала от теплотворной способности топлива нелинейна и в микропроцессоре происходит ее линеаризация и запоминания градуировочной кривой. Ф о р м у л а и з о б р е т е н и я Способ определения быстроиэменяющейся теплотворной способности топпива, включающий сжигание его на горелке, о т л и ч а ю щ и й с я тем, что, с целью повышения точности, быстродействия и обеспечения непрерывности определения при постоянном расходе топлива и окислителя с помощью одноэлектронного пассивного зонда, изменяют электрически потенциал области активного горения, по которому судят о теплотворной способности топлива.
