Устройство для измерения сопротивления питающей линии сети постоянного тока

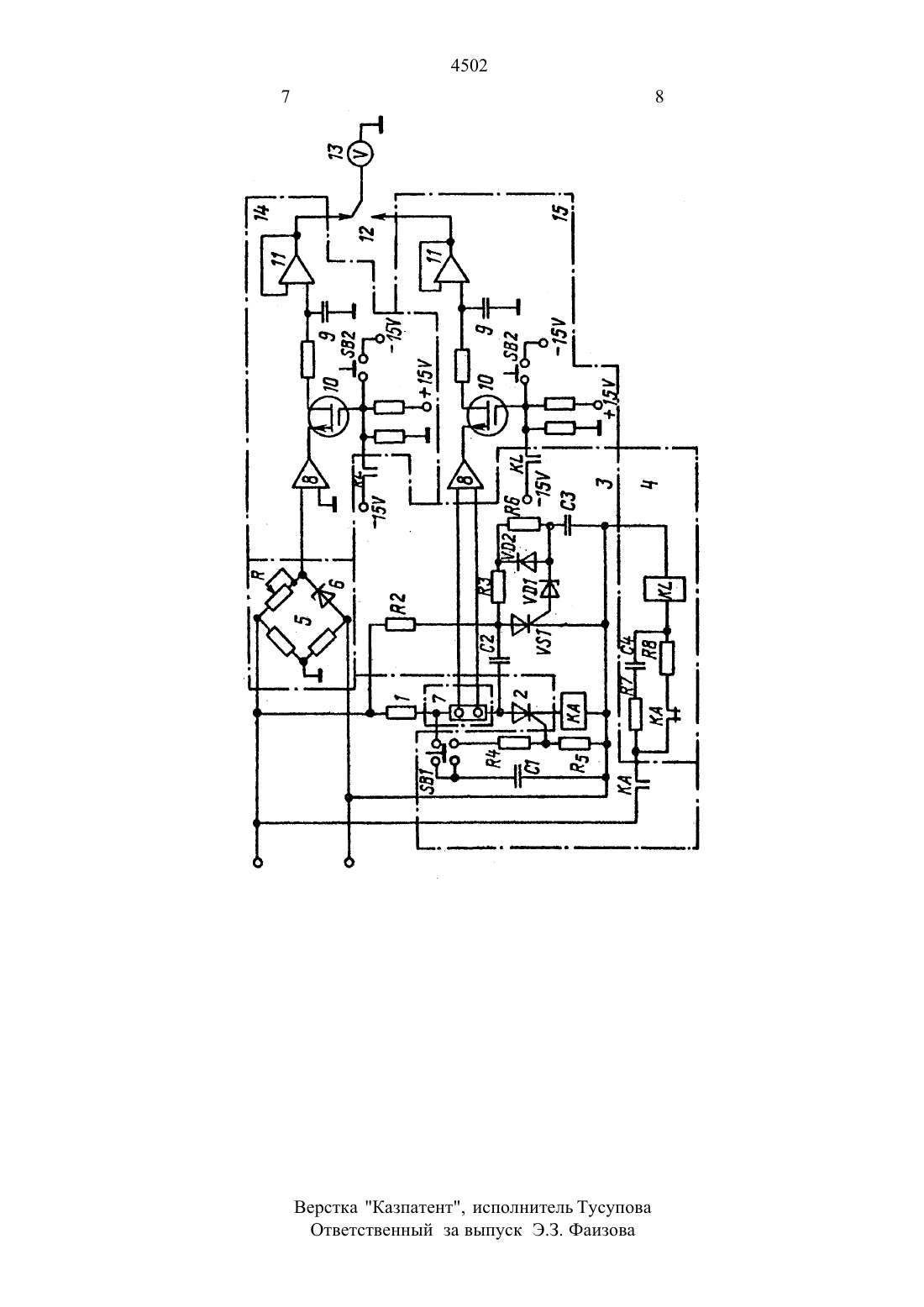

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ПИТАЮЩЕИ ЛИНИИ СЕТИ ПОСТОЯННОГО ТОКА(57) Изобретение относится к измерительной технике. в частности к технике измерения активного сопротивления линий постоянного тока. находящихся под напряжением. Целью изобретения является повышение удобства измерения сопротивления питающей линии сети постоянного тока от источника до потребителя путем подключения лишь со стороны потребителя. Устройство включает резистор, ключи.мост. стабилитрон. шунт. усилитель. интег рирующий элемент. повторитель. переключатель. регистратор. формирователи. Особенностью изобретения является введение дополнительного ключа. блока управления переключателя. а также выполнение датчиков в виде соответственно моста со стабилитроном и шунта.Изобретение относится к измерительной технике. в частности к измерениям акТИВНОГО СОПООТИВЛЕНИЯ ЛИНИЙ ПОСТОЯННОГО . тока. находящихся под напряжением.Целью изобретения является повышение удобства измерения путем обеспечения ВОЗМОЖНОСТИ измерения СОПООТИВЛЕНИЯ ПИ тающей линии сети постоянного тока от ис- точника до потребителя при подключении ЛИШЬ СО СТОРОНЫ потребителя.На чертеже приведена электрическая схема устройства для измерения сопротивЛЭНИЖ питающей ЛИНИИ сети ПОСТОЯННОГО ТОКЗ. которая НЗХОДИТСЯ ПОД напряжением.Устройство для измерения сопротивле НИЯ ПИТЗЮЩСЙ ЛИНИИ СЕТИ ПОСТОЯННОГО ТОКЗ.КОТООЗЯ НЭХОДИТСЯ ПОД НЭПОЯЖВНИВМ. ВКЛЮчает нагрузочный резистор 1, тиристорныйвремени. датчикнапряжения. выполнен ный в виде моста со стабилитроном б. дат чик 7 тока. выполненный в виде измерительного шунта. масштабирующий усилитель 8. интегрирующий элемент 9 для запоминания измеряемых величин. ключ 10 на полевом транзисторе. повторитель 11 напряжения. переключатель 12. индикатор 13. формирователь 14 напряжения и Формирователь 1.5 тока.Датчик 5 напряжения одной диагональю моста подключен к измеряемой линии. а второй диагональю моста - к входам масштабирующего усилителя 8. выход которого подключен к входу транзисторного управляемого ключа 10. Выход ключа 10 подключен к входу элемента памяти. содержащего интегрирующий элемент 9 и повторитель 11 напряжения на операционном усилителе. Выход повторителя напряжения через переключатель 12 подключен к индикатору 13.Аналогично собран канал измерения приращения тока. вход масштабирующегодсилителя которого включен на токовый выход датчика 7 тока.Параллельно датчику 5 напряжения включена цепь. состоящая из тиристорного ключа 2. нагрузочного резистора 1 идатчика 7 тока.Блок управления включает схему запуска. состоящую из элементов С 2. 83. /1./В 1./В 2. КБ. СЗ. обеспечивающую закрытие силового тиристорного ключа 2 кнопкой 381 с временем. заданным емкостью С 3 и резистором 86. Через размыкающие контакты кнопки 5 В 1 подключен конденсатор С 1. который через замыкающие контакты подключен к делителю на резисторах 84 и К 5,общая точка которого подключена к управляющему электроду тиристорного ключа 2.В цепь резистора 1 ключа 2 включено токовое реле КА. Замыкающий контакт это ГО реле ПОДКЛЮЧЗН ОДНИМ ПОЛЮСОМ К ПОЛОЖИтельному проводу сети. а. дРУгим . к элементу выдержки времени. состоящему из резистора К и конденсатора С 4. к которому подключено реле К 1. Контакты репе Ю. одними полюсами подключены к управляющим электродам полевых транзисторов 10,а другими с к отрицательным полюсам источников. АУстройство для измерения сопротивления питающей линии сети постоянного тока. которая находится под напряжением, работает следующим образом.После подключения устройства к пиниирегулируемым резистором В моста при на жатой кнопке В 2 напряжение на диагонали моста, контролируемое по индикатору 13. сводится к нулю. Затем включается блок управления. который кратковременно открывает ключ 2. подключая нагрузочный резистор 1. Ток в резисторе А вызывает дополнительное падение напряжения в питающей линии цепи А О. Величины приращения тока и напряжения запоминаются и затем считываются показывающим прибором. Фиксация тока в нагрузочном резисторе 1 производится с помощью датчика 7 тока и формирователя 15 тока. включающего масштабный усилитель 8. транзисторный ключ 10. интегрирующий элемент 9 и повторитель 11 напряженияСопротивление участка цепи определяется как разность сопротивлений. замеренных в его начале и конце.для участка цепи с омическим сопротивлением В на основании закона Омагде 0 напряжение цепи сила тока в цепи. если напряжение получает приращение А Ц. то и ток получает некоторое приращение А . тогда .Н йт - И откуда НЧА НЦА О. (3) Так как НЦ то Ц А НШАЦ я А т (4) АТТаким образом. омическое сопротивление цепи можно определить по отношению приращения напряжения на этом участке к приращению тока в нем.Если требуется найти сопротивление линии от источника до точки замера. то при условии. что напряжение на шинах источника является неизменным. приращение падения напряжения в линии от приращения тока в ней равно изменению напряжения в точке замера .АЦЯин Цисг 0 нагр влинПнагрА П. (б) где А Шин т падение напряжения в линии до включения балластного резистораА Шин т падение напряжения в линии после включения балластного резистораШнагр напряжение на сопротивлении нагрузки Штат напряжение на нагрузке после подключения балластного резистора. А приращение тока в линии за счет подключения параллельно нагрузке балластного резистора.Так как снижение напряжения на нагрузке за счет увеличения падения напряжения в линии составляет ничтожно малуювеличину. снижением тока нагрузки в этом случае можно пренебречь.клининагрА )НпинА . (7) откуда . к лин АЩин Аылин лин тюДля обеспечения неизменности напряжения на шинах до и после приращения тока в линии в устройстве предусмотрен одновременный замер и запоминание приращений напряжения и тока в точке замера. Для этого параллельно нагрузке подключен нагрузочный резистор.Чтобы предотвратить перегрев нагрузочного резистора 1. он подключается к линии кратковременно (порядка 1 с). а величина возникающего приращения падения напряжения запоминается элементом памяти. выполненным в виде интегрирующей цепи с малой постоянной времени. Это позволяет измерять результаты показывающим прибором в течение более длительного времени. достаточного для четкой фиксации замеров.Предлагаемое устройство позволяет измерять сопротивление линии от 0.010 и до 10 Ом с точностью порядка 1. что позволяет оценить нагрев и состояние контактов измеряемой линии.1. Устройство для измерения сопротивления питающей линии сети постоянного тока. находящейся под напряжением. содержащее нагрузочный резистор. вход которого является первой клеммой для подключения измеряемой питающей линии сети постоянного тока. датчик тока. соединенные последовательно. блок формированиятока, вход которого соединен с токовым выходом датчика тока. датчик напряжения и блок формирования напряжения. соединенные последовательно. индикатор. о т л и ч аю щ е е с я тем. что. с целью повышения удобства измерения путем обеспечения возможности измерения сопротивления питающей пинии сети постоянного тока от Источника до потребителя при подключении лишь со стороны потребителя. в качестве датчика напряжений используют мост. одноиз плеч которого образовано стабилитроном. первая диагональ которого является выходом датчика и подключена к питающей линии сети постоянного тока. вторая диагональ которого является выходом датчика напряжения. в качестве датчика тока используют измерительный шунт, введены тиристорный ключ. вход которого соединен с выходом датчика тока. блок управления. первый и второй входы которого соединены соответственно с первой и второй клеммами для подключения измеряемой питающей линии сети постоянного тока. а первый второй и третий управляющие выходы которого соединены с управляющими входами соответственно тиристорного ключа. блоков формирования соответственно тока и на пряжения. переключатель. первый И ВТОрОЙвходы которого соединены с выходами формирователей соответственно тока и напряжения. а выход соединен с входом регистратора.2. Устройство по п. 1.отл и ч а ющеес я тем. что Формирователь тока (напряже ния) содержит масштабирующий усилитель.вход которого является входом формирователя тока (напряжения). выход которого соединен последовательно с ключом. интегрирующим элементом и повторителем. выход которого является выходом формирователя тока (напряжения).3. Устройство по п. 2. о тл и ч а ю щеес я тем что ключ формирователя тока (напряжения) выполнен на полевом транзисто ре.Ответственный за выпуск 3,3. Фаизова
