Сборное каркасно-щитовое строение

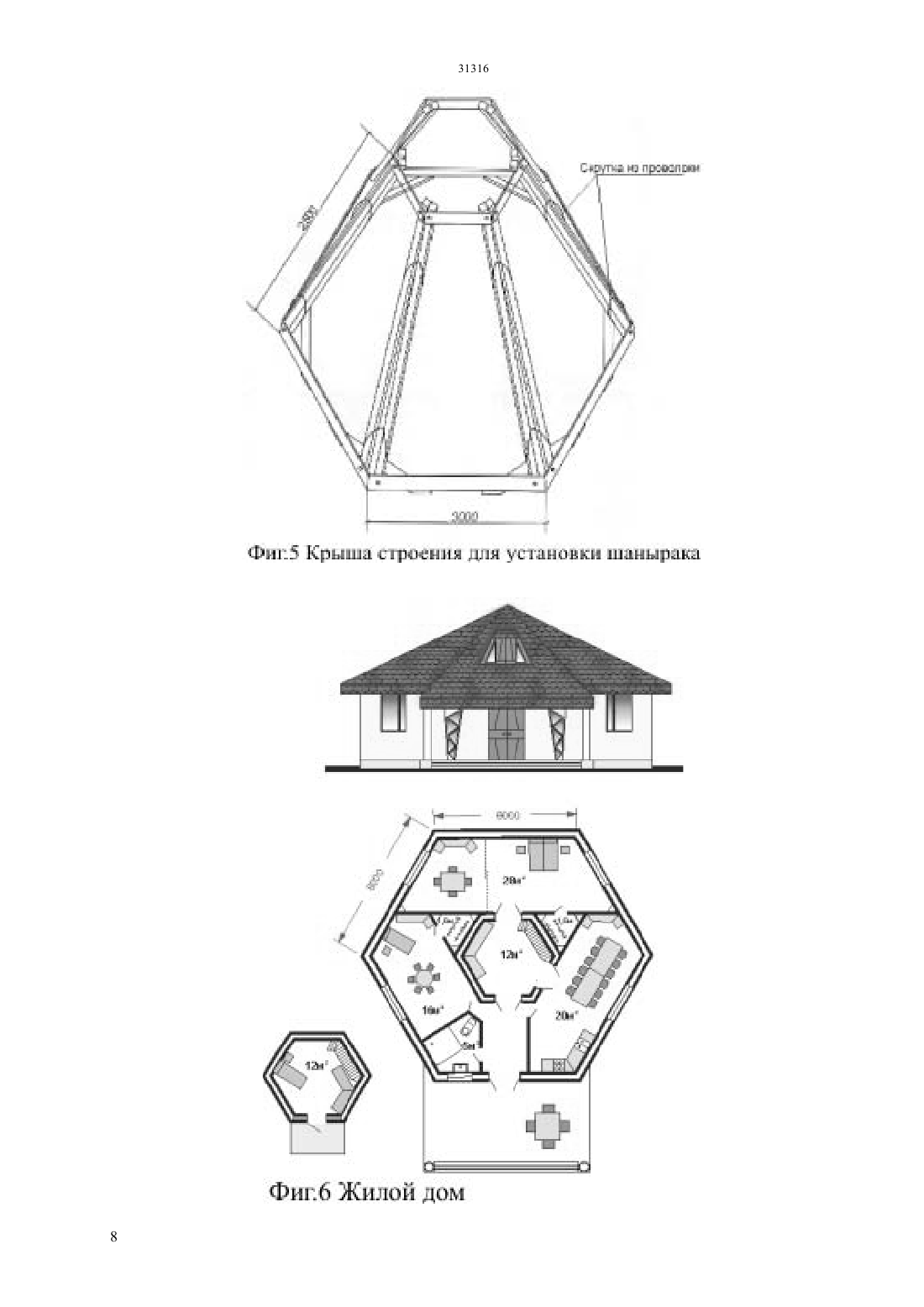

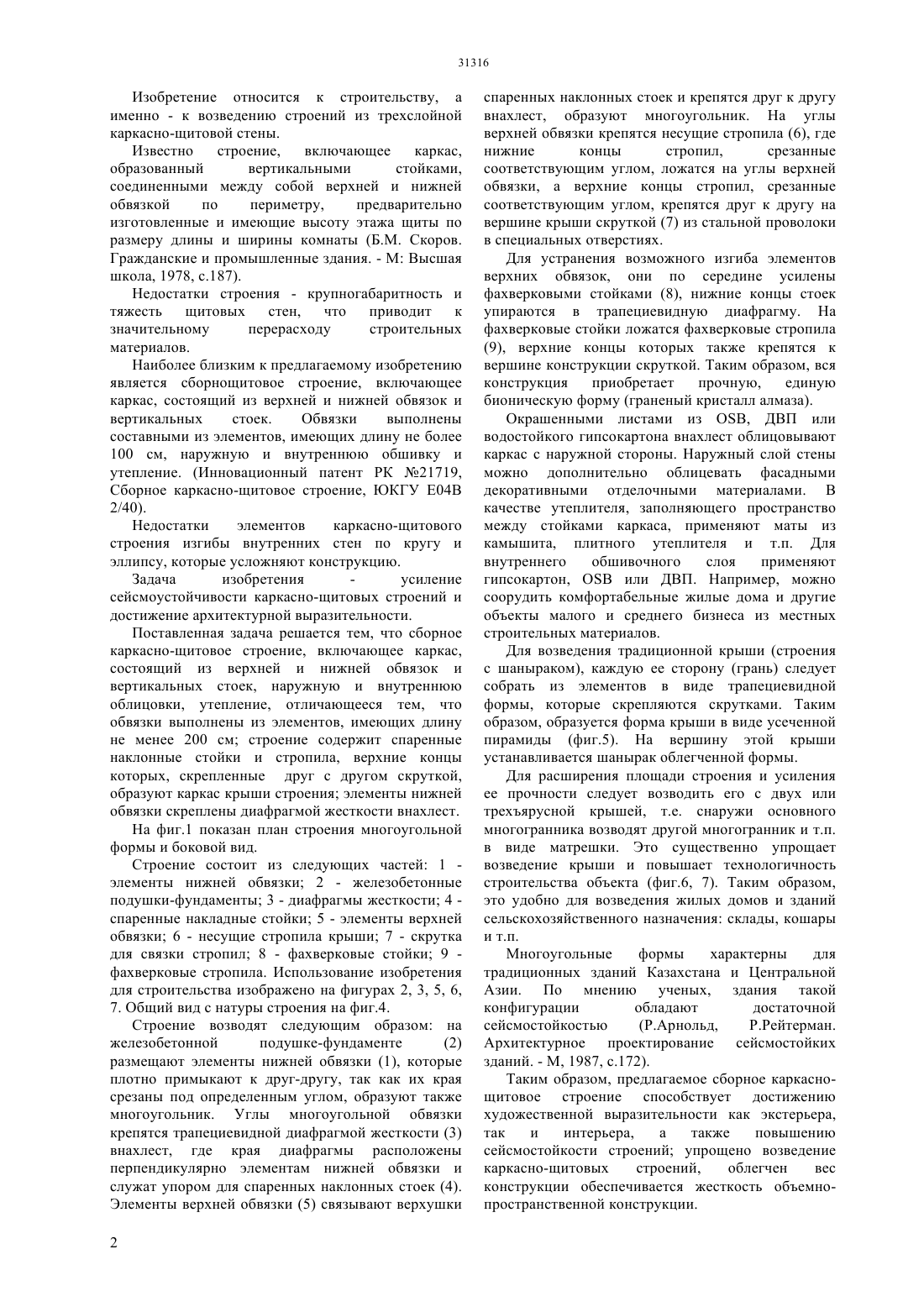

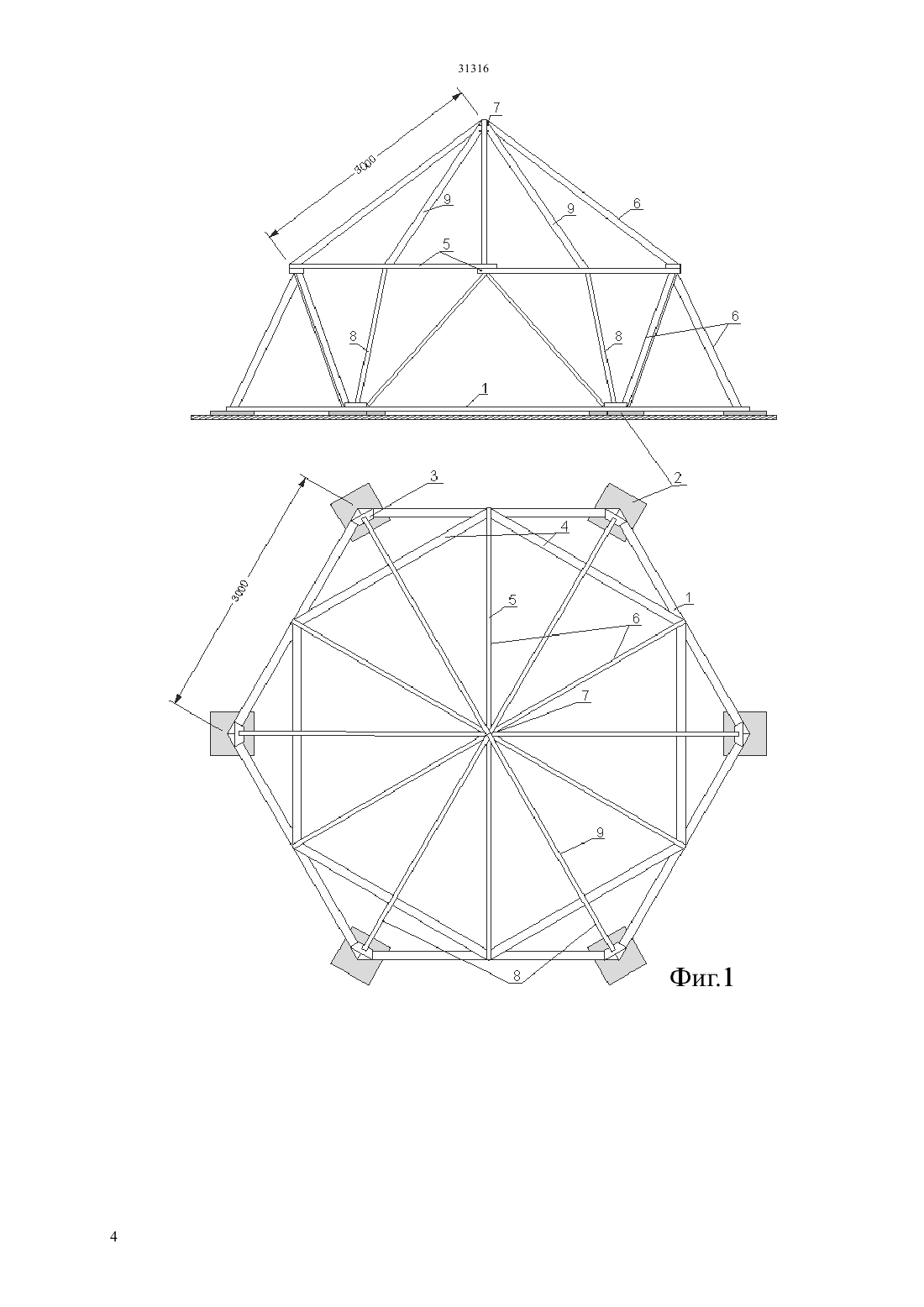

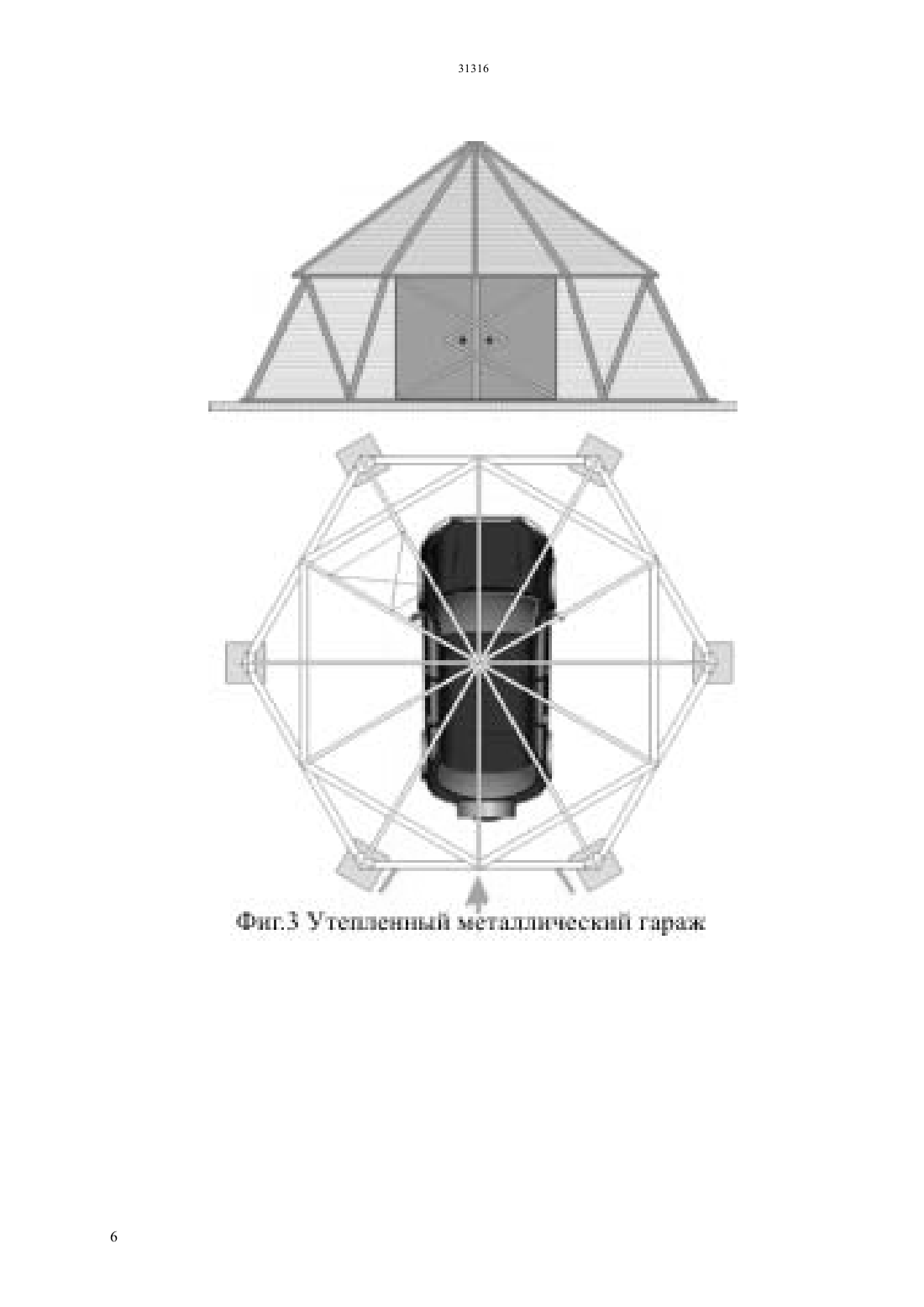

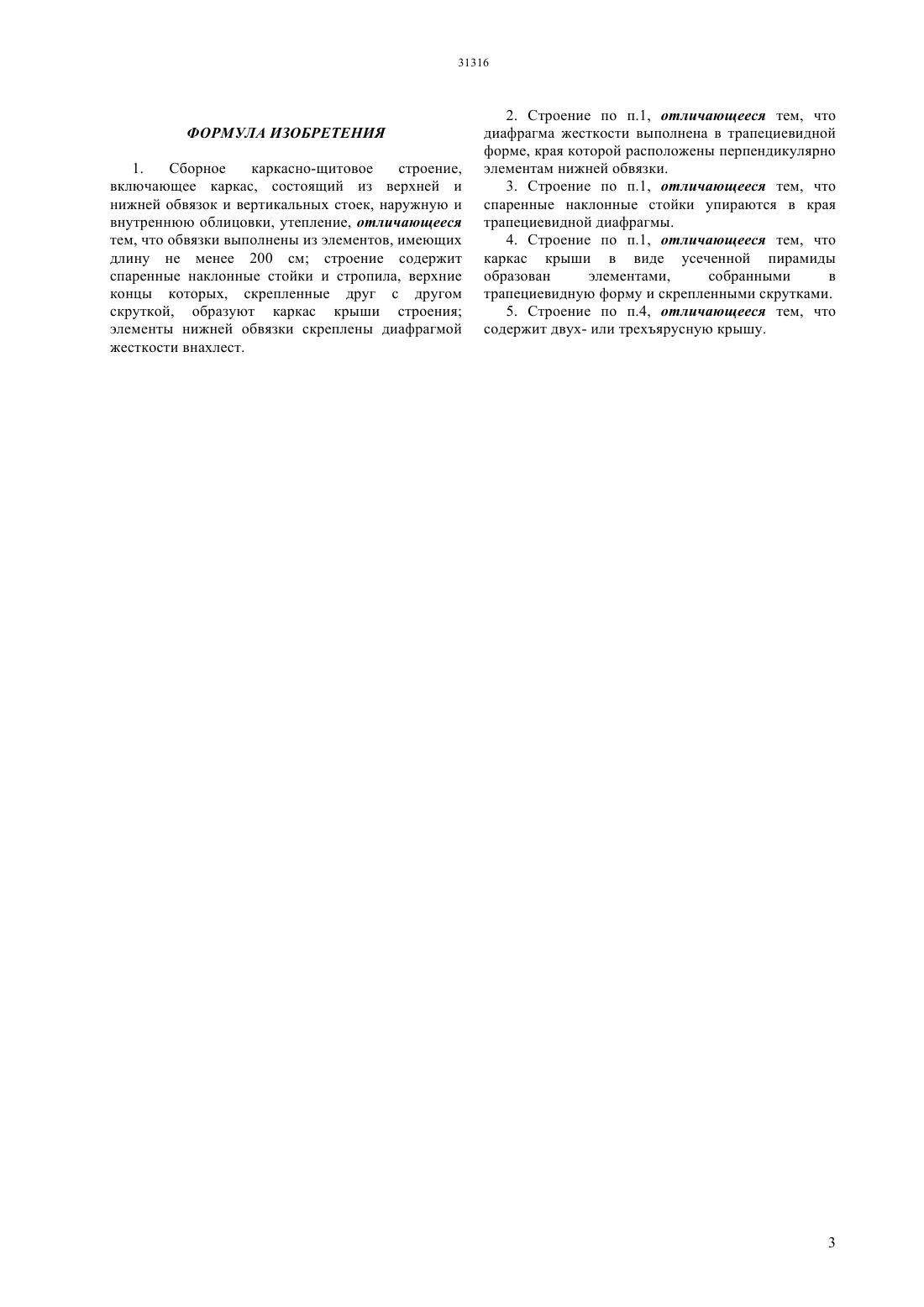

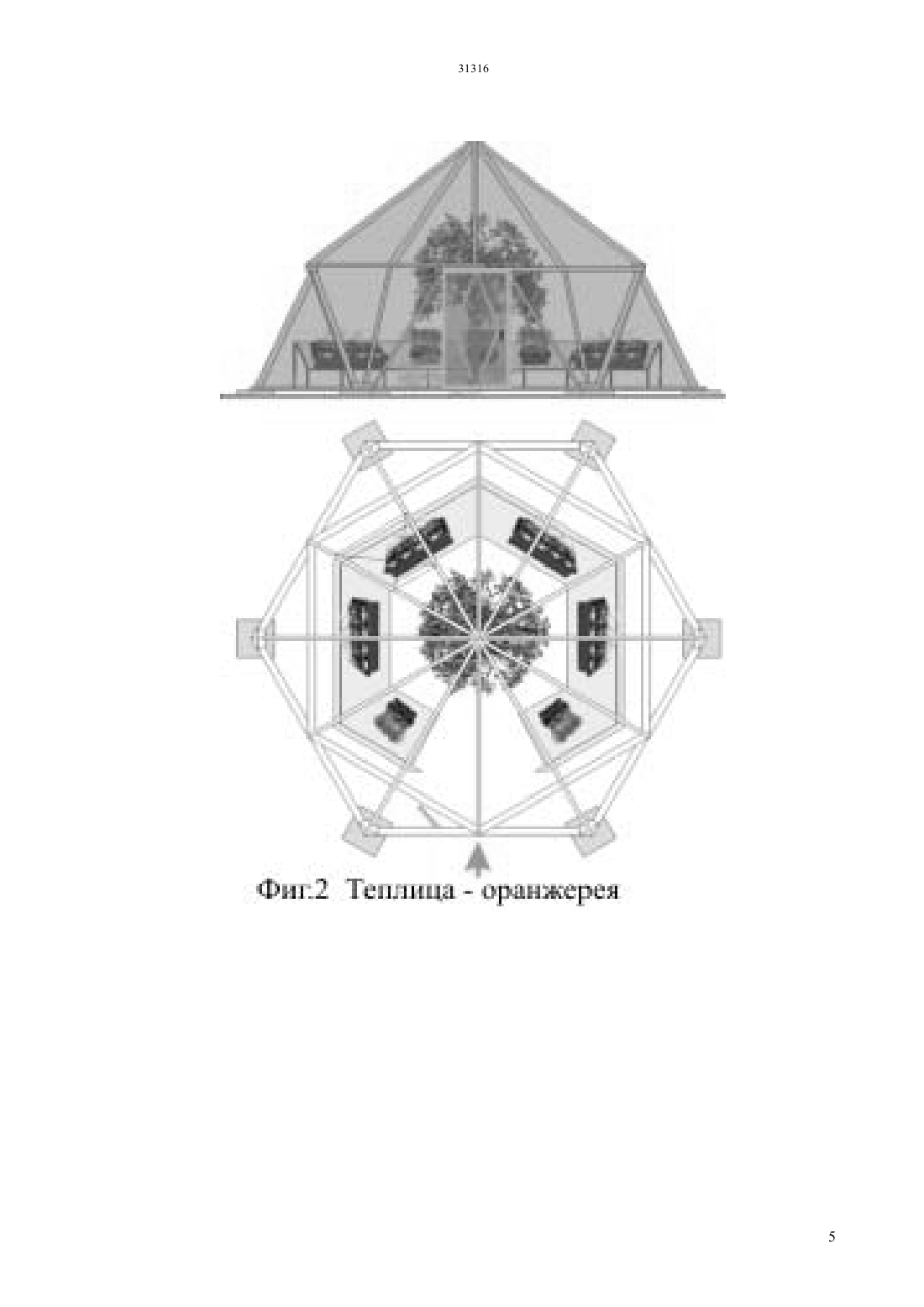

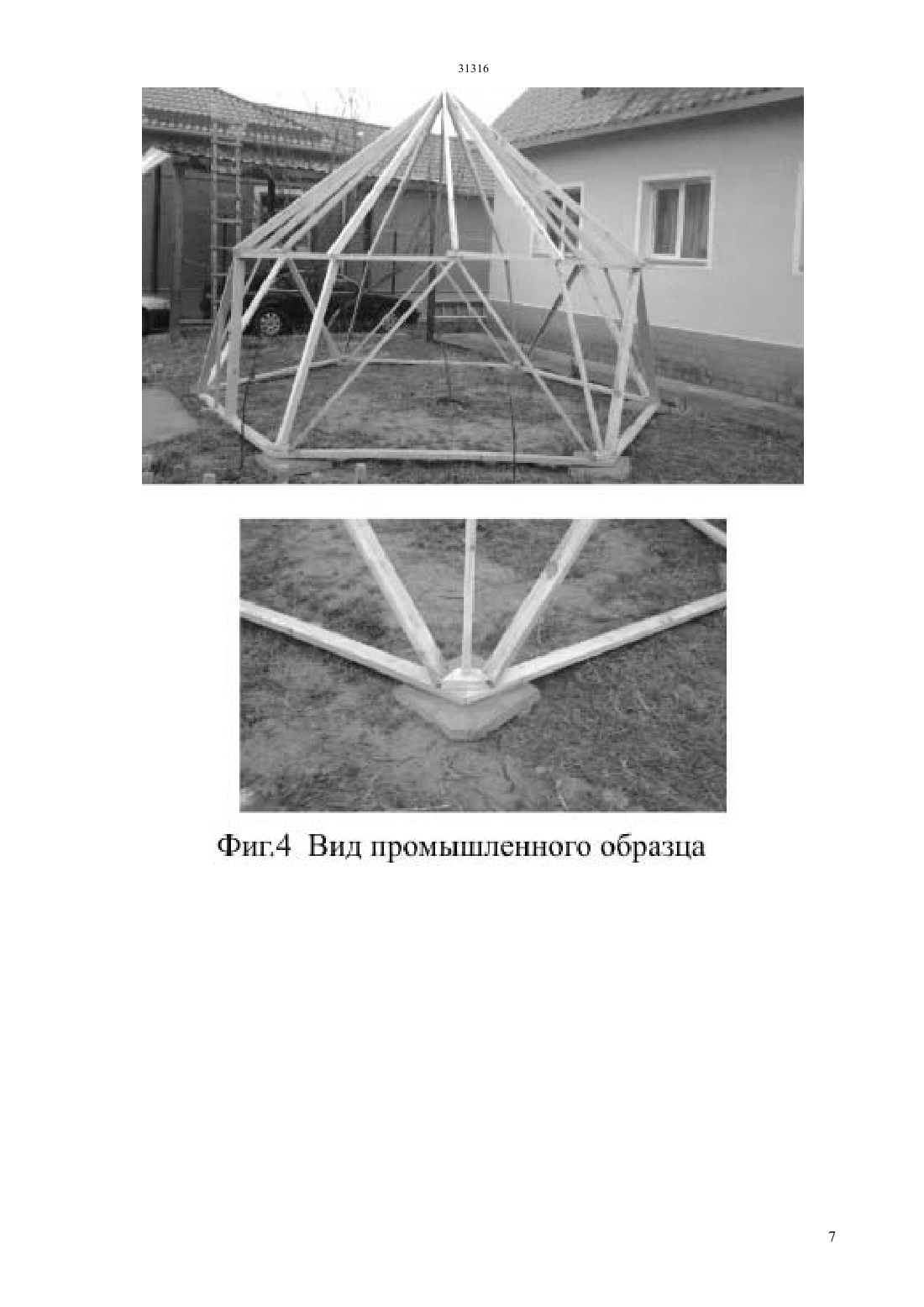

(51) 04 2/40 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ которых, скрепленные друг с другом скруткой,образуют каркас крыши строения элементы нижней обвязки скреплены диафрагмой жесткости внахлест. Например, можно соорудить комфортабельные жилые дома и другие объекты малого и среднего бизнеса из местных строительных материалов. Для возведения традиционной крыши (строения с шаныраком), каждую ее сторону (грань) следует собрать из элементов в виде трапециевидной формы, которые скрепляются скрутками. Таким образом, образуется форма крыши в виде усеченной пирамиды. На вершину этой крыши устанавливается шанырак облегченной формы. Для расширения площади строения и усиления ее прочности следует возводить его с двух или трехъярусной крышей, т.е снаружи основного многогранника возводят другой многогранник и т.п. в виде матрешки. Таким образом, предлагаемое сборное каркаснощитовое строение способствует достижению художественной выразительности как экстерьера,так и интерьера,а также повышению сейсмостойкости строений упрощено возведение каркасно-щитовых строений,облегчен вес конструкции, обеспечивается жесткость объемнопространственной конструкции.(72) Юсупов Ардашер Намазбаевич Юсупов Апбаз Ардашерович Юсупова Акмарал Ардашеровна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(57) Изобретение относится к строительству, а именно - к возведению строений из трехслойной каркасно-щитовой стены. Задача изобретения усиление сейсмоустойчивости каркасно-щитовых строений и достижение архитектурной выразительности. Поставленная задача решается тем, что сборное каркасно-щитовое строение, включающее каркас,состоящий из верхней и нижней обвязок и вертикальных стоек, наружную и внутреннюю облицовки, утепление, отличающееся тем, что обвязки выполнены из элементов, имеющих длину не менее 200 см строение содержит спаренные наклонные стойки и стропила, верхние концы Изобретение относится к строительству, а именно - к возведению строений из трехслойной каркасно-щитовой стены. Известно строение,включающее каркас,образованный вертикальными стойками,соединенными между собой верхней и нижней обвязкой по периметру,предварительно изготовленные и имеющие высоту этажа щиты по размеру длины и ширины комнаты (Б.М. Скоров. Гражданские и промышленные здания. - М Высшая школа, 1978, с.187). Недостатки строения - крупногабаритность и тяжесть щитовых стен, что приводит к значительному перерасходу строительных материалов. Наиболее близким к предлагаемому изобретению является сборнощитовое строение, включающее каркас, состоящий из верхней и нижней обвязок и вертикальных стоек. Обвязки выполнены составными из элементов, имеющих длину не более 100 см, наружную и внутреннюю обшивку и утепление. (Инновационный патент РК 21719,Сборное каркасно-щитовое строение, ЮКГУ Е 04 В 2/40). Недостатки элементов каркасно-щитового строения изгибы внутренних стен по кругу и эллипсу, которые усложняют конструкцию. Задача изобретения усиление сейсмоустойчивости каркасно-щитовых строений и достижение архитектурной выразительности. Поставленная задача решается тем, что сборное каркасно-щитовое строение, включающее каркас,состоящий из верхней и нижней обвязок и вертикальных стоек, наружную и внутреннюю облицовки, утепление, отличающееся тем, что обвязки выполнены из элементов, имеющих длину не менее 200 см строение содержит спаренные наклонные стойки и стропила, верхние концы которых, скрепленные друг с другом скруткой,образуют каркас крыши строения элементы нижней обвязки скреплены диафрагмой жесткости внахлест. На фиг.1 показан план строения многоугольной формы и боковой вид. Строение состоит из следующих частей 1 элементы нижней обвязки 2 - железобетонные подушки-фундаменты 3 - диафрагмы жесткости 4 спаренные накладные стойки 5 - элементы верхней обвязки 6 - несущие стропила крыши 7 - скрутка для связки стропил 8 - фахверковые стойки 9 фахверковые стропила. Использование изобретения для строительства изображено на фигурах 2, 3, 5, 6,7. Общий вид с натуры строения на фиг.4. Строение возводят следующим образом на железобетонной подушке-фундаменте(2) размещают элементы нижней обвязки (1), которые плотно примыкают к друг-другу, так как их края срезаны под определенным углом, образуют также многоугольник. Углы многоугольной обвязки крепятся трапециевидной диафрагмой жесткости (3) внахлест, где края диафрагмы расположены перпендикулярно элементам нижней обвязки и служат упором для спаренных наклонных стоек (4). Элементы верхней обвязки (5) связывают верхушки 2 спаренных наклонных стоек и крепятся друг к другу внахлест, образуют многоугольник. На углы верхней обвязки крепятся несущие стропила (6), где нижние концы стропил,срезанные соответствующим углом, ложатся на углы верхней обвязки, а верхние концы стропил, срезанные соответствующим углом, крепятся друг к другу на вершине крыши скруткой (7) из стальной проволоки в специальных отверстиях. Для устранения возможного изгиба элементов верхних обвязок, они по середине усилены фахверковыми стойками (8), нижние концы стоек упираются в трапециевидную диафрагму. На фахверковые стойки ложатся фахверковые стропила(9), верхние концы которых также крепятся к вершине конструкции скруткой. Таким образом, вся конструкция приобретает прочную,единую бионическую форму (граненый кристалл алмаза). Окрашенными листами из , ДВП или водостойкого гипсокартона внахлест облицовывают каркас с наружной стороны. Наружный слой стены можно дополнительно облицевать фасадными декоративными отделочными материалами. В качестве утеплителя, заполняющего пространство между стойками каркаса, применяют маты из камышита, плитного утеплителя и т.п. Для внутреннего обшивочного слоя применяют гипсокартон,или ДВП. Например, можно соорудить комфортабельные жилые дома и другие объекты малого и среднего бизнеса из местных строительных материалов. Для возведения традиционной крыши (строения с шаныраком), каждую ее сторону (грань) следует собрать из элементов в виде трапециевидной формы, которые скрепляются скрутками. Таким образом, образуется форма крыши в виде усеченной пирамиды (фиг.5). На вершину этой крыши устанавливается шанырак облегченной формы. Для расширения площади строения и усиления ее прочности следует возводить его с двух или трехъярусной крышей, т.е. снаружи основного многогранника возводят другой многогранник и т.п. в виде матрешки. Это существенно упрощает возведение крыши и повышает технологичность строительства объекта (фиг.6, 7). Таким образом,это удобно для возведения жилых домов и зданий сельскохозяйственного назначения склады, кошары и т.п. Многоугольные формы характерны для традиционных зданий Казахстана и Центральной Азии. По мнению ученых, здания такой конфигурации обладают достаточной сейсмостойкостью(Р.Арнольд,Р.Рейтерман. Архитектурное проектирование сейсмостойких зданий. - М, 1987, с.172). Таким образом, предлагаемое сборное каркаснощитовое строение способствует достижению художественной выразительности как экстерьера,так и интерьера,а также повышению сейсмостойкости строений упрощено возведение каркасно-щитовых строений,облегчен вес конструкции обеспечивается жесткость объемнопространственной конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сборное каркасно-щитовое строение,включающее каркас, состоящий из верхней и нижней обвязок и вертикальных стоек, наружную и внутреннюю облицовки, утепление, отличающееся тем, что обвязки выполнены из элементов, имеющих длину не менее 200 см строение содержит спаренные наклонные стойки и стропила, верхние концы которых, скрепленные друг с другом скруткой, образуют каркас крыши строения элементы нижней обвязки скреплены диафрагмой жесткости внахлест. 2. Строение по п.1, отличающееся тем, что диафрагма жесткости выполнена в трапециевидной форме, края которой расположены перпендикулярно элементам нижней обвязки. 3. Строение по п.1, отличающееся тем, что спаренные наклонные стойки упираются в края трапециевидной диафрагмы. 4. Строение по п.1, отличающееся тем, что каркас крыши в виде усеченной пирамиды образован элементами,собранными в трапециевидную форму и скрепленными скрутками. 5. Строение по п.4, отличающееся тем, что содержит двух- или трехъярусную крышу.
