Сборное каркасно-щитовое строение

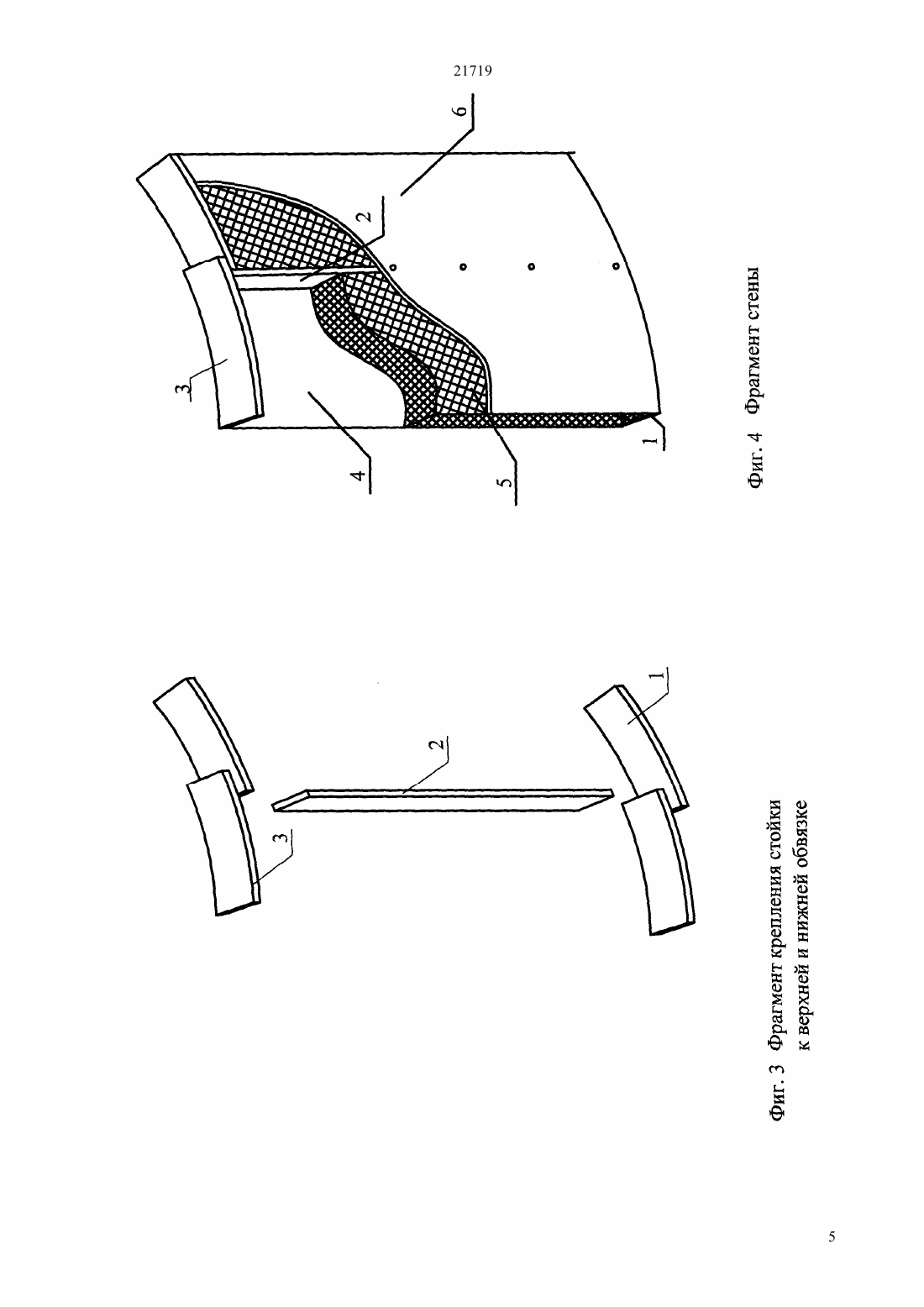

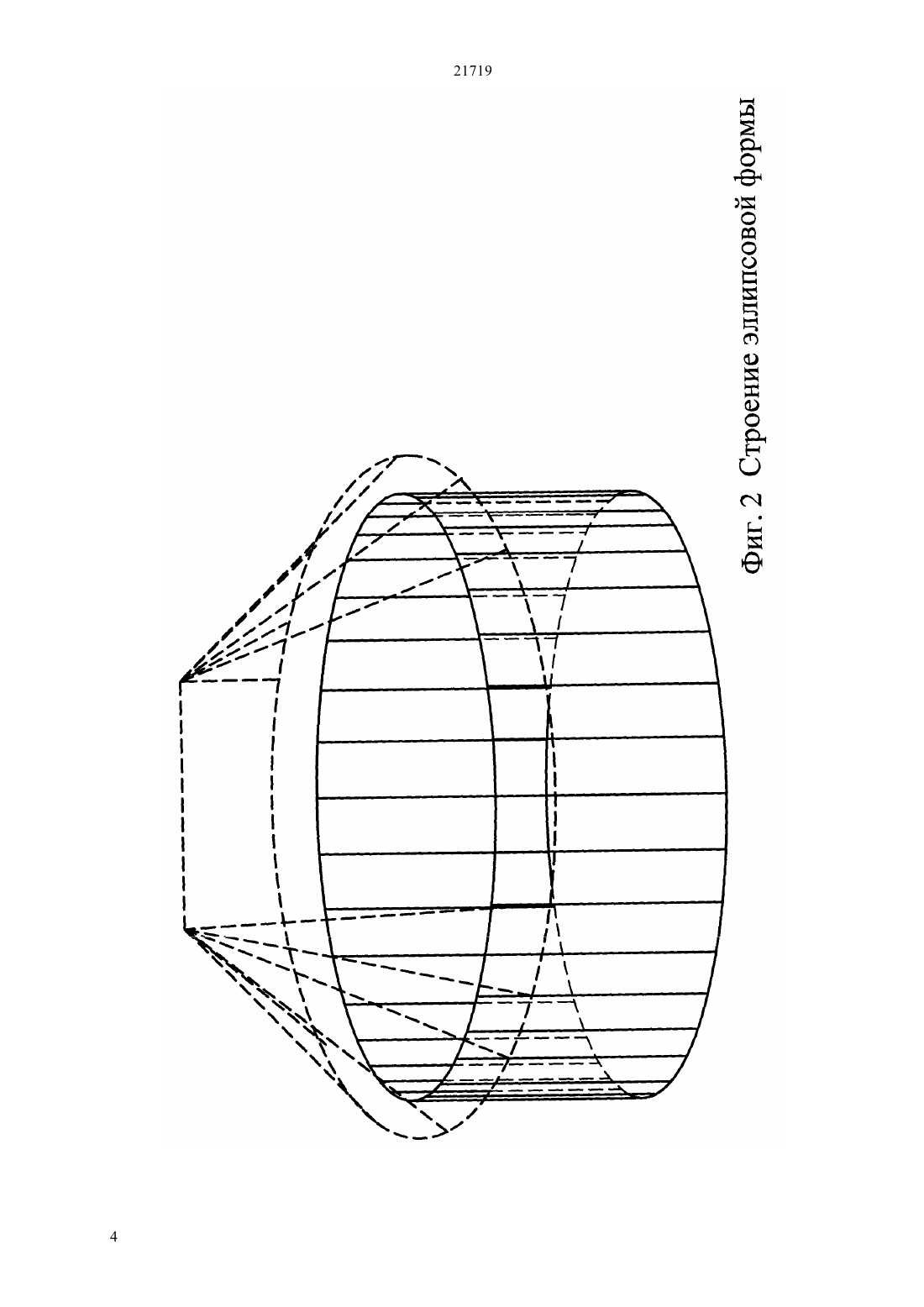

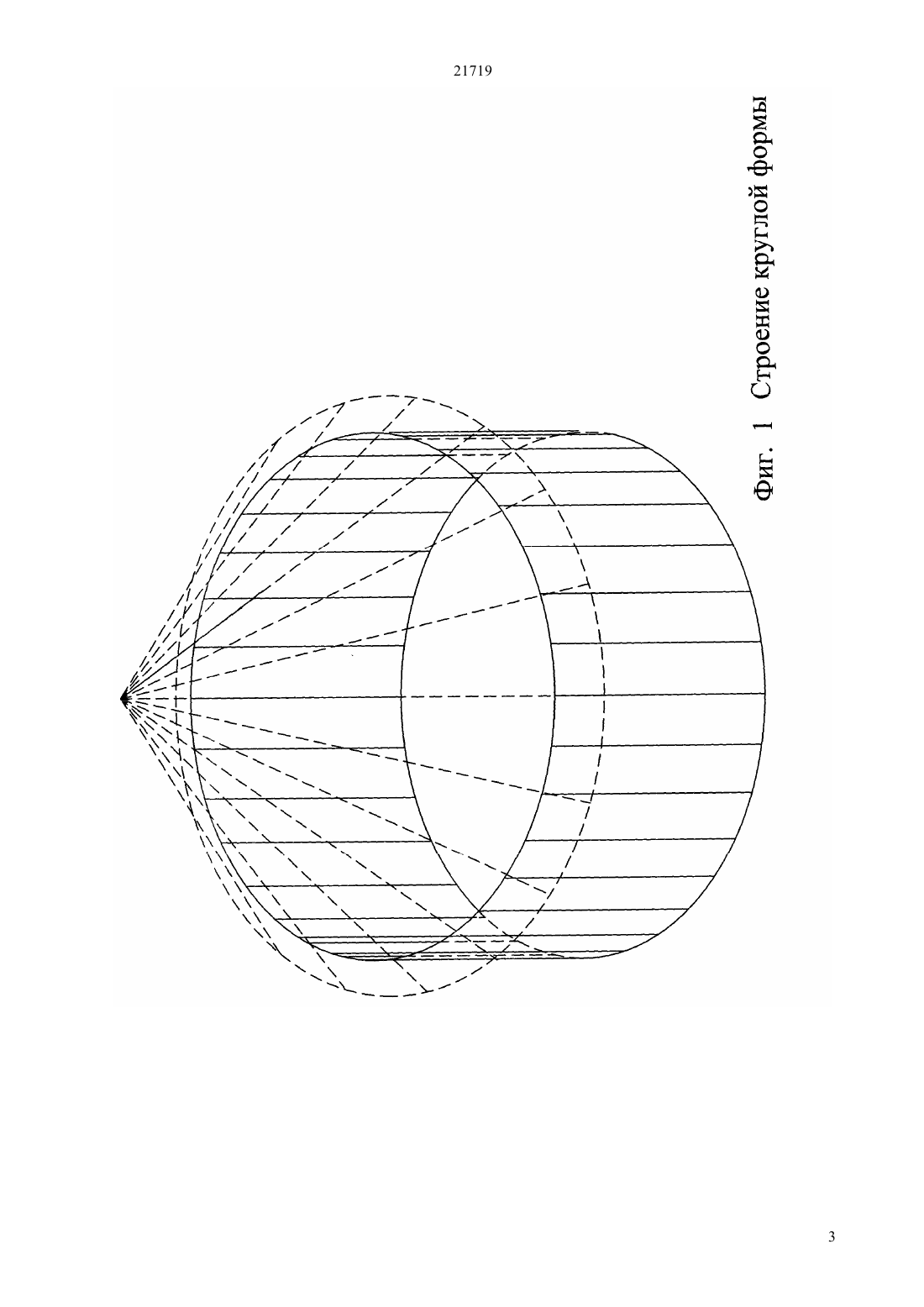

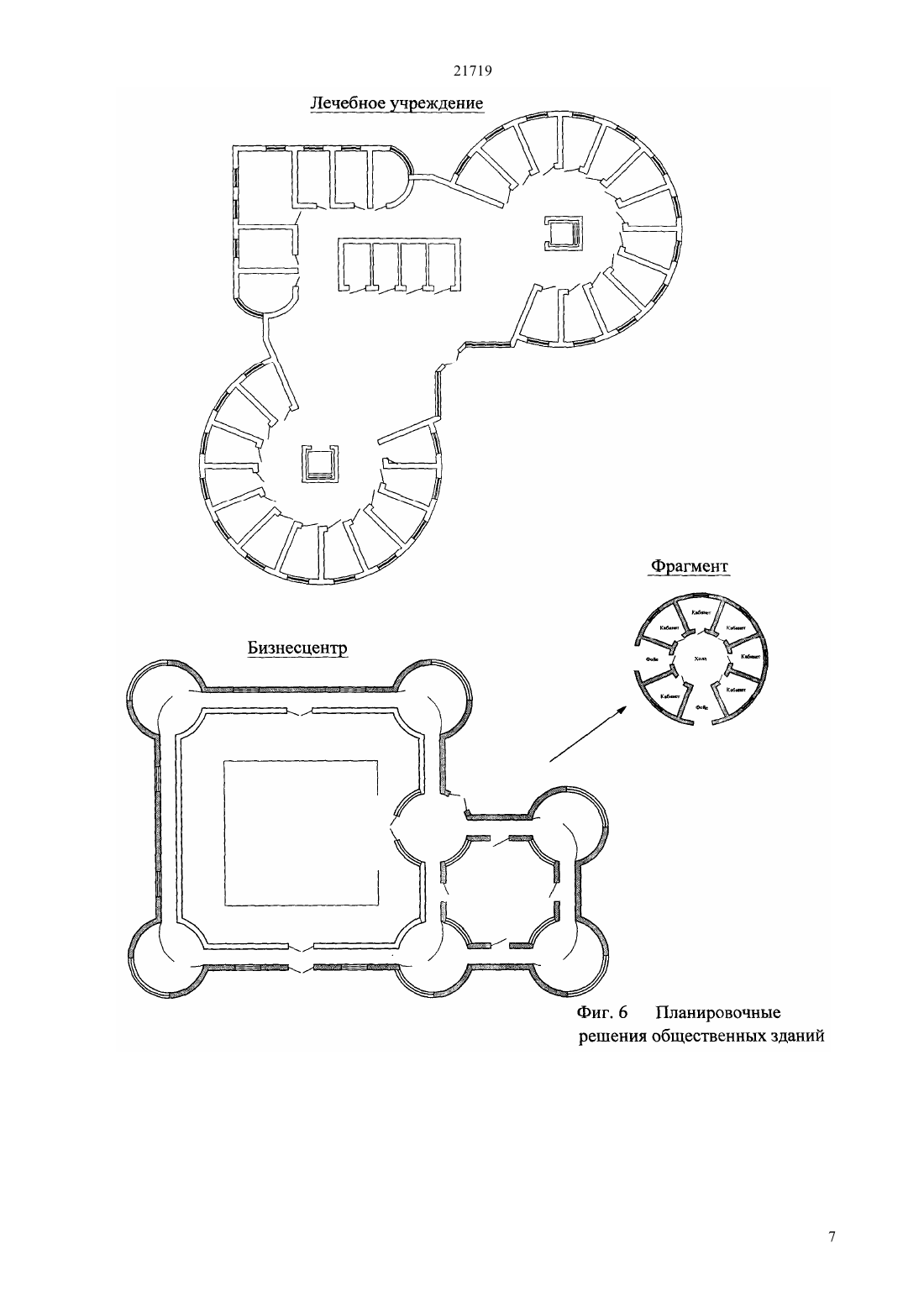

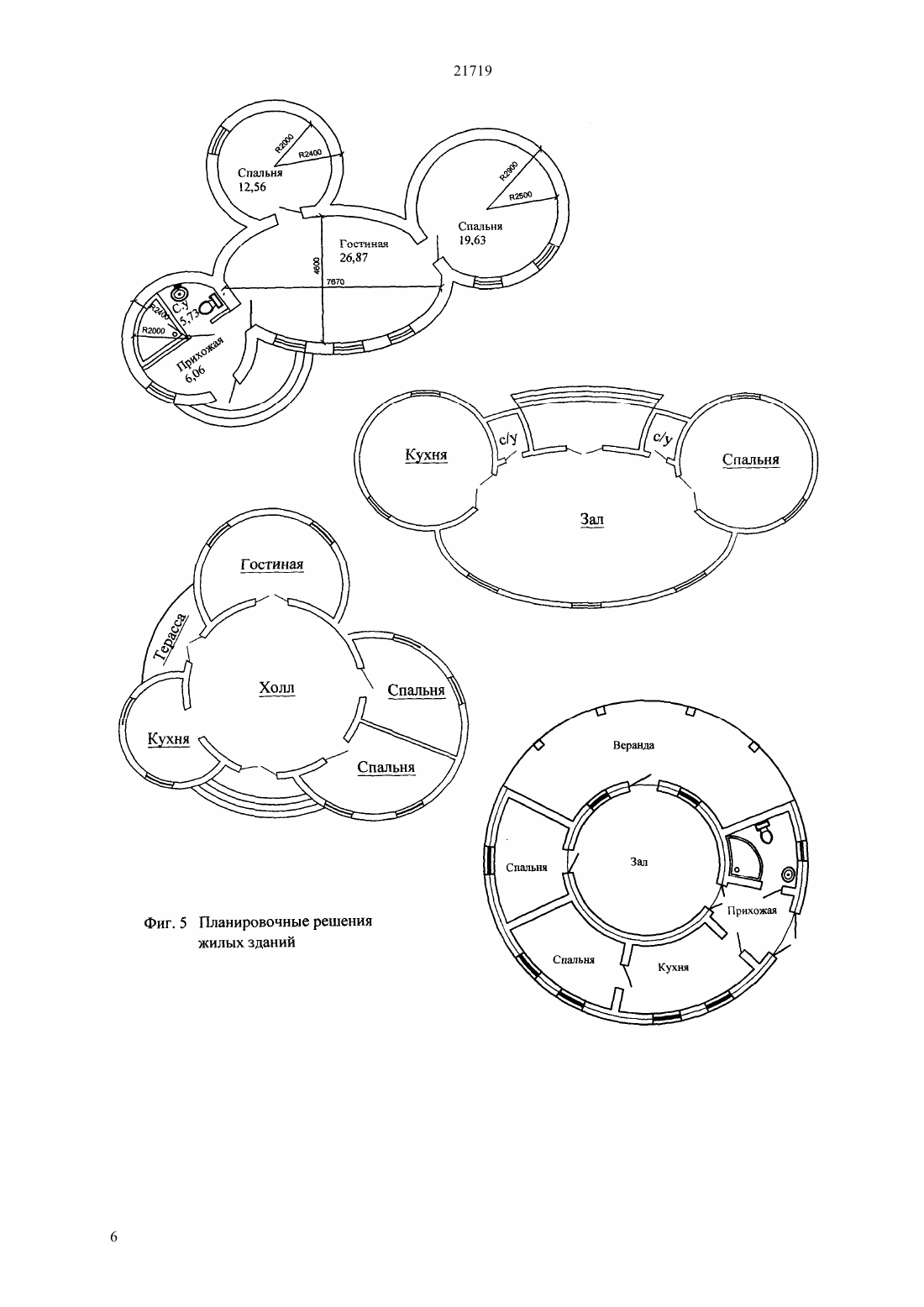

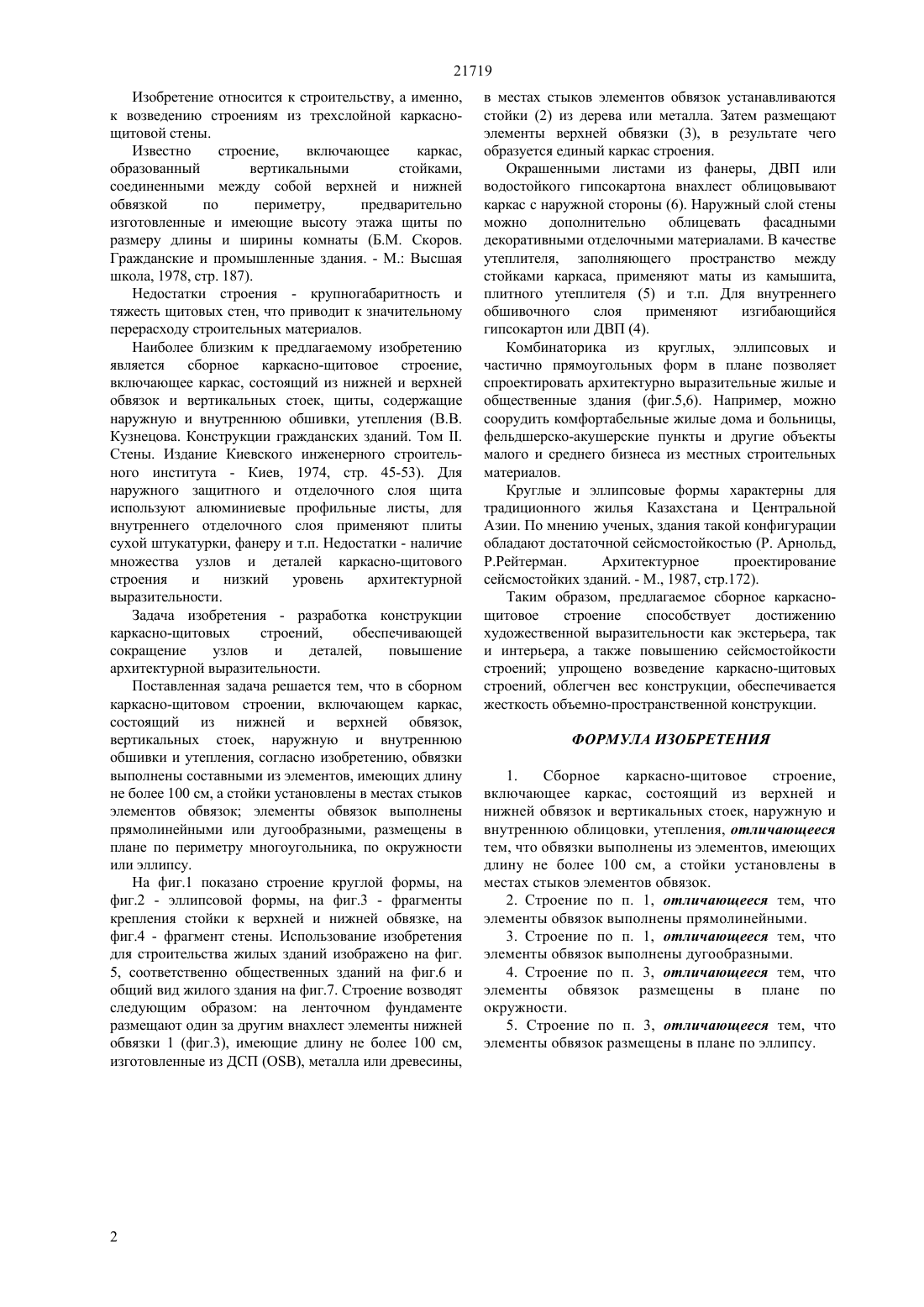

(51) 04 2/72 (2006.01) Е 04 В 2/40 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ не более 100 см, а стойки установлены в местах стыков элементов обвязок элементы обвязок выполнены прямолинейными или дугообразными, размещены в плане по периметру многоугольника, по окружности или эллипсу. Окрашенными листами из фанеры, ДВП или гипсокартона внахлест облицовывают каркас с наружной стороны. Наружный слой стены можно дополнительно облицевать фасадными декоративными отделочными материалами. В качестве утеплителя,заполняющего пространство между стойками каркаса,применяют маты из камышита, плитного утеплителя и т.п. Для внутреннего обшивочного слоя применяют изгибающийся гипсокартон или ДВП. Преимущества - комбинаторика из круглых,эллипсовых и частично прямоугольных форм в плане позволяет спроектировать архитектурно выразительные жилые и общественные здания. Таким образом, предлагаемое сборное каркаснощитовое строение способствует достижению художественной выразительности как экстерьера, так и интерьера, а также повышению сейсмостойкости строений упрощено возведение каркасно-щитовых строений, облегчен вес конструкции, обеспечивается жесткость объемно-пространственной конструкции.(73) Республиканское государственное казенное предприятие Южно-Казахстанский Государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(56) Кузнецова В.В. Конструкции гражданских зданий том 11 Киев 1974 с. 45-53(57) Изобретение относится к строительству, а именно, к строениям из трехслойной каркаснощитовой стены. Задача изобретения - разработка конструкции каркасно-щитовых строений,обеспечивающей сокращение узлов и деталей,повышение архитектурной выразительности. Поставленная задача решается тем, что в сборном каркасно-щитовом строении включающем каркас,состоящий из нижней и верхней обвязок,вертикальных стоек, наружную и внутреннюю обшивки и утепления, согласно изобретению, обвязки выполнены составными из элементов, имеющих длину 21719 Изобретение относится к строительству, а именно,к возведению строениям из трехслойной каркаснощитовой стены. Известно строение,включающее каркас,образованный вертикальными стойками,соединенными между собой верхней и нижней обвязкой по периметру,предварительно изготовленные и имеющие высоту этажа щиты по размеру длины и ширины комнаты (Б.М. Скоров. Гражданские и промышленные здания. - М. Высшая школа, 1978, стр. 187). Недостатки строения - крупногабаритность и тяжесть щитовых стен, что приводит к значительному перерасходу строительных материалов. Наиболее близким к предлагаемому изобретению является сборное каркасно-щитовое строение,включающее каркас, состоящий из нижней и верхней обвязок и вертикальных стоек, щиты, содержащие наружную и внутреннюю обшивки, утепления (В.В. Кузнецова. Конструкции гражданских зданий. Том . Стены. Издание Киевского инженерного строительного института - Киев, 1974, стр. 45-53). Для наружного защитного и отделочного слоя щита используют алюминиевые профильные листы, для внутреннего отделочного слоя применяют плиты сухой штукатурки, фанеру и т.п. Недостатки - наличие множества узлов и деталей каркасно-щитового строения и низкий уровень архитектурной выразительности. Задача изобретения - разработка конструкции каркасно-щитовых строений,обеспечивающей сокращение узлов и деталей,повышение архитектурной выразительности. Поставленная задача решается тем, что в сборном каркасно-щитовом строении, включающем каркас,состоящий из нижней и верхней обвязок,вертикальных стоек, наружную и внутреннюю обшивки и утепления, согласно изобретению, обвязки выполнены составными из элементов, имеющих длину не более 100 см, а стойки установлены в местах стыков элементов обвязок элементы обвязок выполнены прямолинейными или дугообразными, размещены в плане по периметру многоугольника, по окружности или эллипсу. На фиг.1 показано строение круглой формы, на фиг.2 - эллипсовой формы, на фиг.3 - фрагменты крепления стойки к верхней и нижней обвязке, на фиг.4 - фрагмент стены. Использование изобретения для строительства жилых зданий изображено на фиг. 5, соответственно общественных зданий на фиг.6 и общий вид жилого здания на фиг.7. Строение возводят следующим образом на ленточном фундаменте размещают один за другим внахлест элементы нижней обвязки 1 (фиг.3), имеющие длину не более 100 см,изготовленные из ДСП , металла или древесины, 2 в местах стыков элементов обвязок устанавливаются стойки (2) из дерева или металла. Затем размещают элементы верхней обвязки (3), в результате чего образуется единый каркас строения. Окрашенными листами из фанеры, ДВП или водостойкого гипсокартона внахлест облицовывают каркас с наружной стороны (6). Наружный слой стены можно дополнительно облицевать фасадными декоративными отделочными материалами. В качестве утеплителя, заполняющего пространство между стойками каркаса, применяют маты из камышита,плитного утеплителя (5) и т.п. Для внутреннего обшивочного слоя применяют изгибающийся гипсокартон или ДВП (4). Комбинаторика из круглых, эллипсовых и частично прямоугольных форм в плане позволяет спроектировать архитектурно выразительные жилые и общественные здания (фиг.5,6). Например, можно соорудить комфортабельные жилые дома и больницы,фельдшерско-акушерские пункты и другие объекты малого и среднего бизнеса из местных строительных материалов. Круглые и эллипсовые формы характерны для традиционного жилья Казахстана и Центральной Азии. По мнению ученых, здания такой конфигурации обладают достаточной сейсмостойкостью (Р. Арнольд,Р.Рейтерман. Архитектурное проектирование сейсмостойких зданий. - М., 1987, стр.172). Таким образом, предлагаемое сборное каркаснощитовое строение способствует достижению художественной выразительности как экстерьера, так и интерьера, а также повышению сейсмостойкости строений упрощено возведение каркасно-щитовых строений, облегчен вес конструкции, обеспечивается жесткость объемно-пространственной конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сборное каркасно-щитовое строение,включающее каркас, состоящий из верхней и нижней обвязок и вертикальных стоек, наружную и внутреннюю облицовки, утепления, отличающееся тем, что обвязки выполнены из элементов, имеющих длину не более 100 см, а стойки установлены в местах стыков элементов обвязок. 2. Строение по п. 1, отличающееся тем, что элементы обвязок выполнены прямолинейными. 3. Строение по п. 1, отличающееся тем, что элементы обвязок выполнены дугообразными. 4. Строение по п. 3, отличающееся тем, что элементы обвязок размещены в плане по окружности. 5. Строение по п. 3, отличающееся тем, что элементы обвязок размещены в плане по эллипсу.
