Дистанционный крестик (варианты)

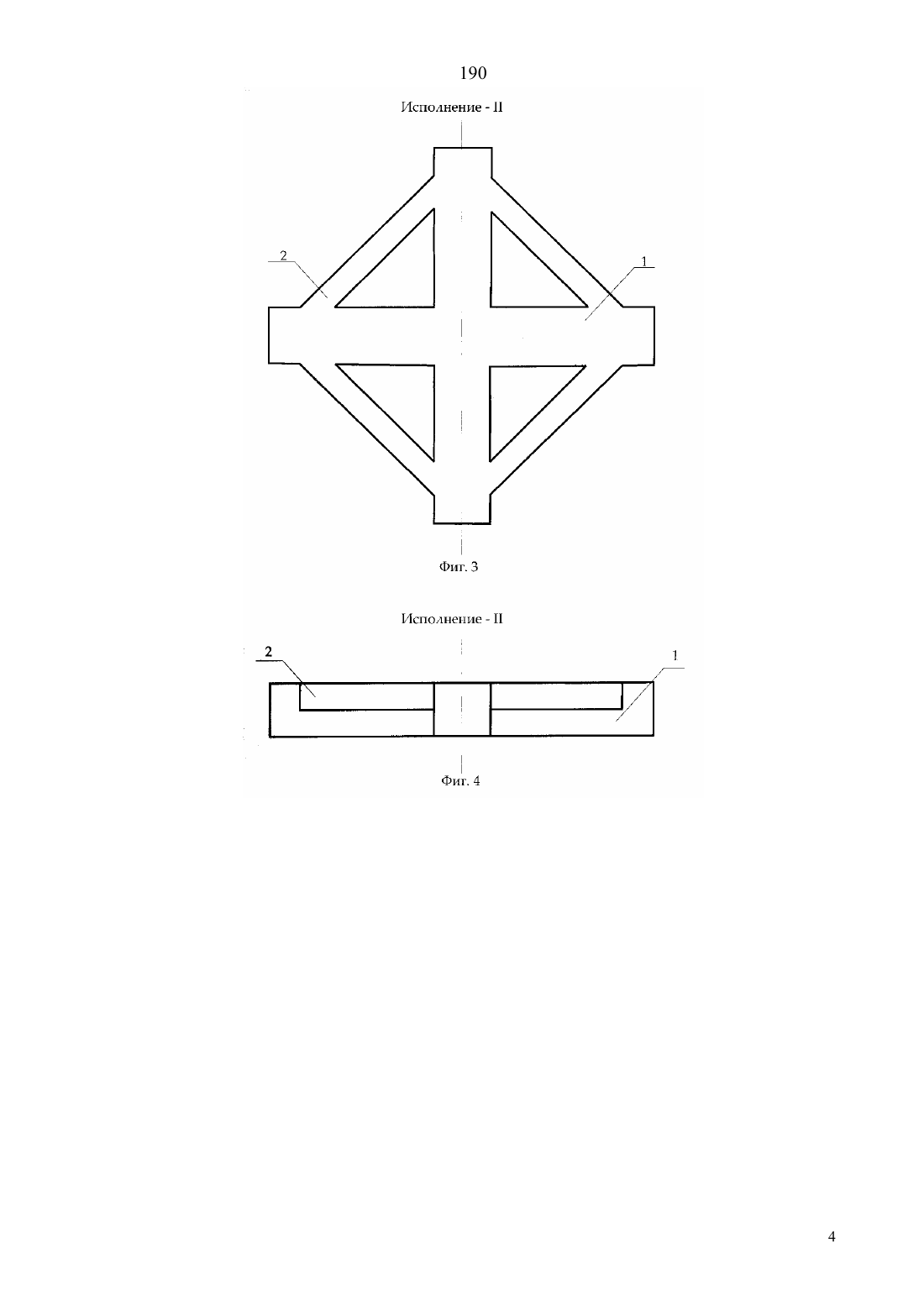

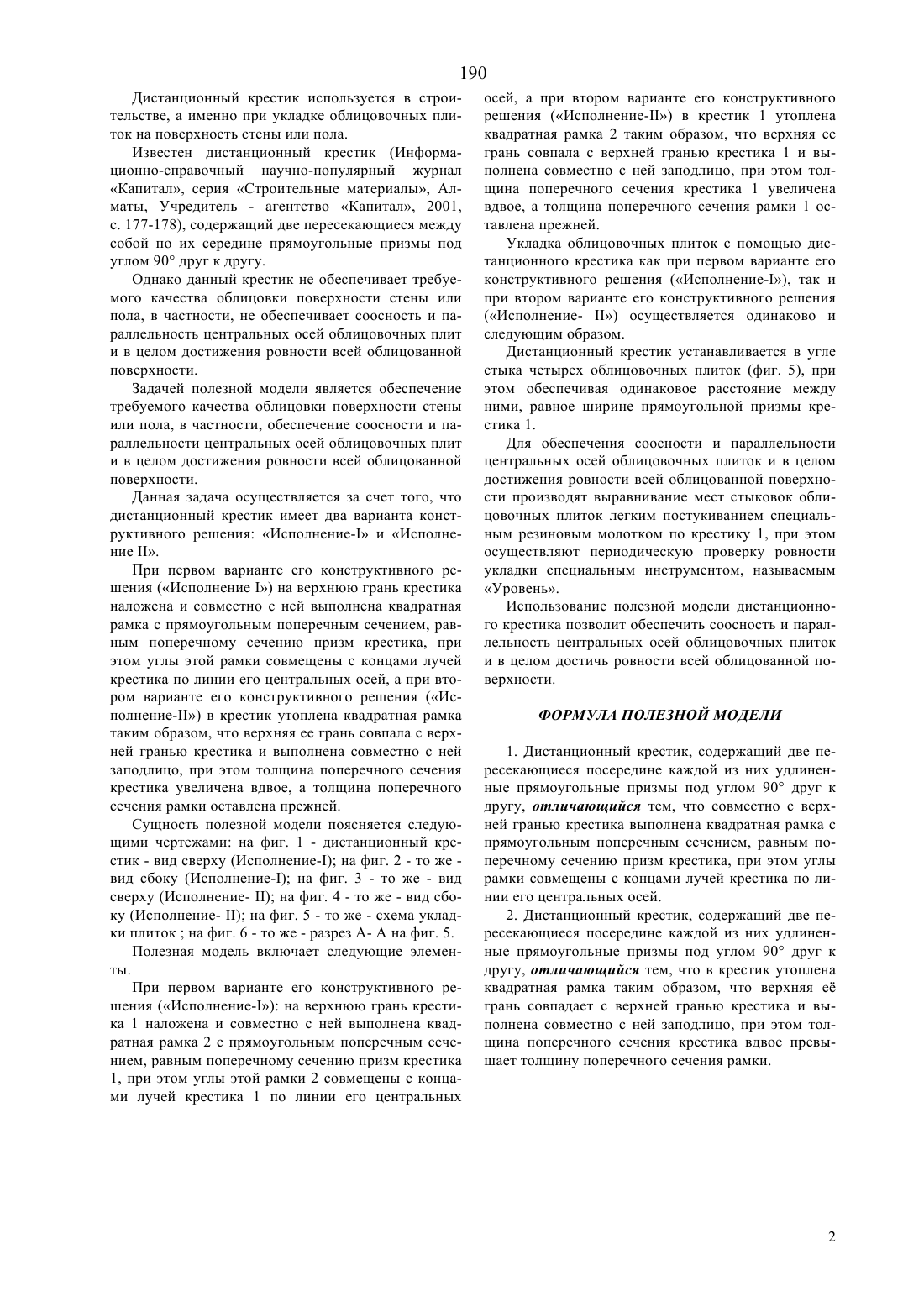

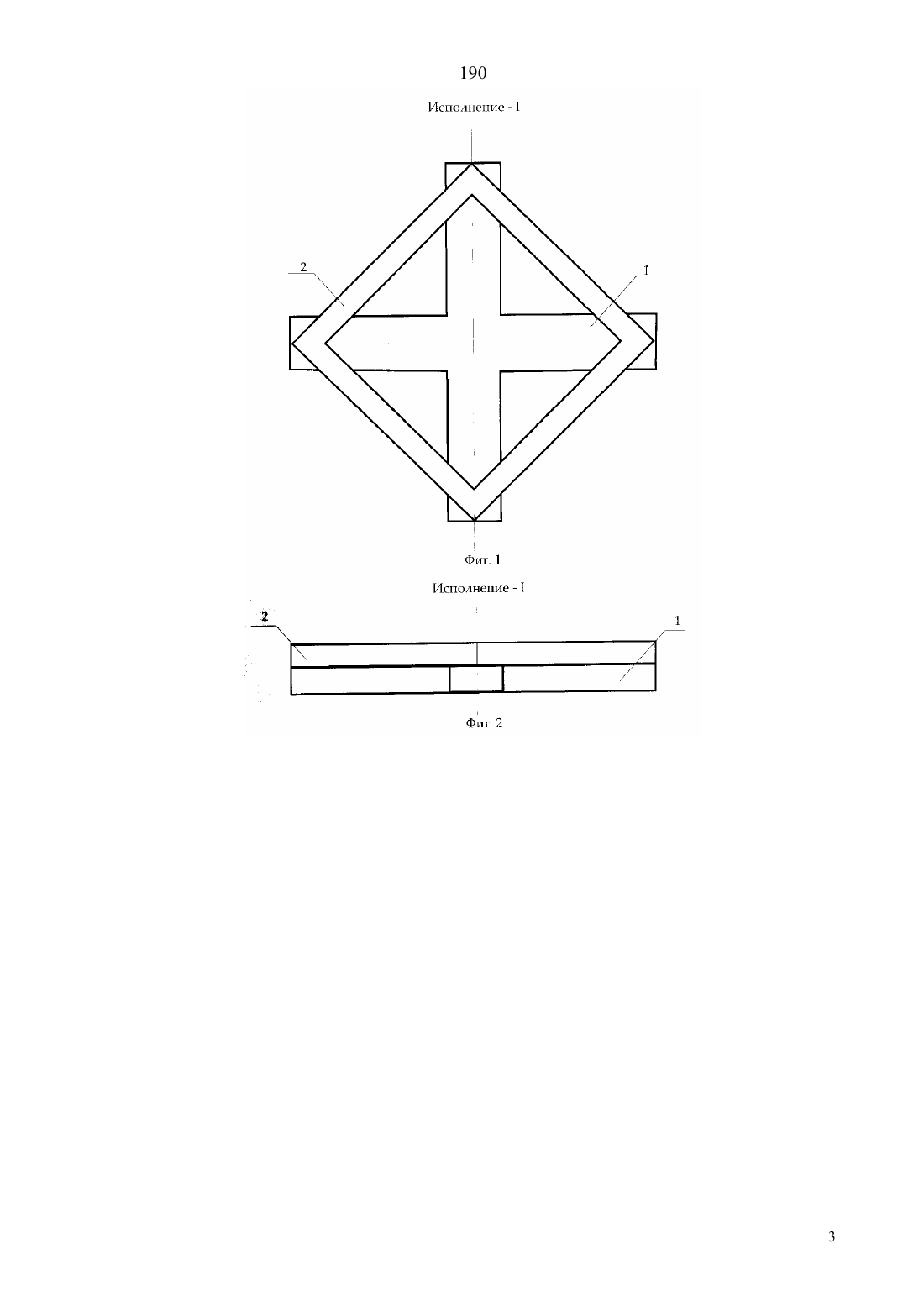

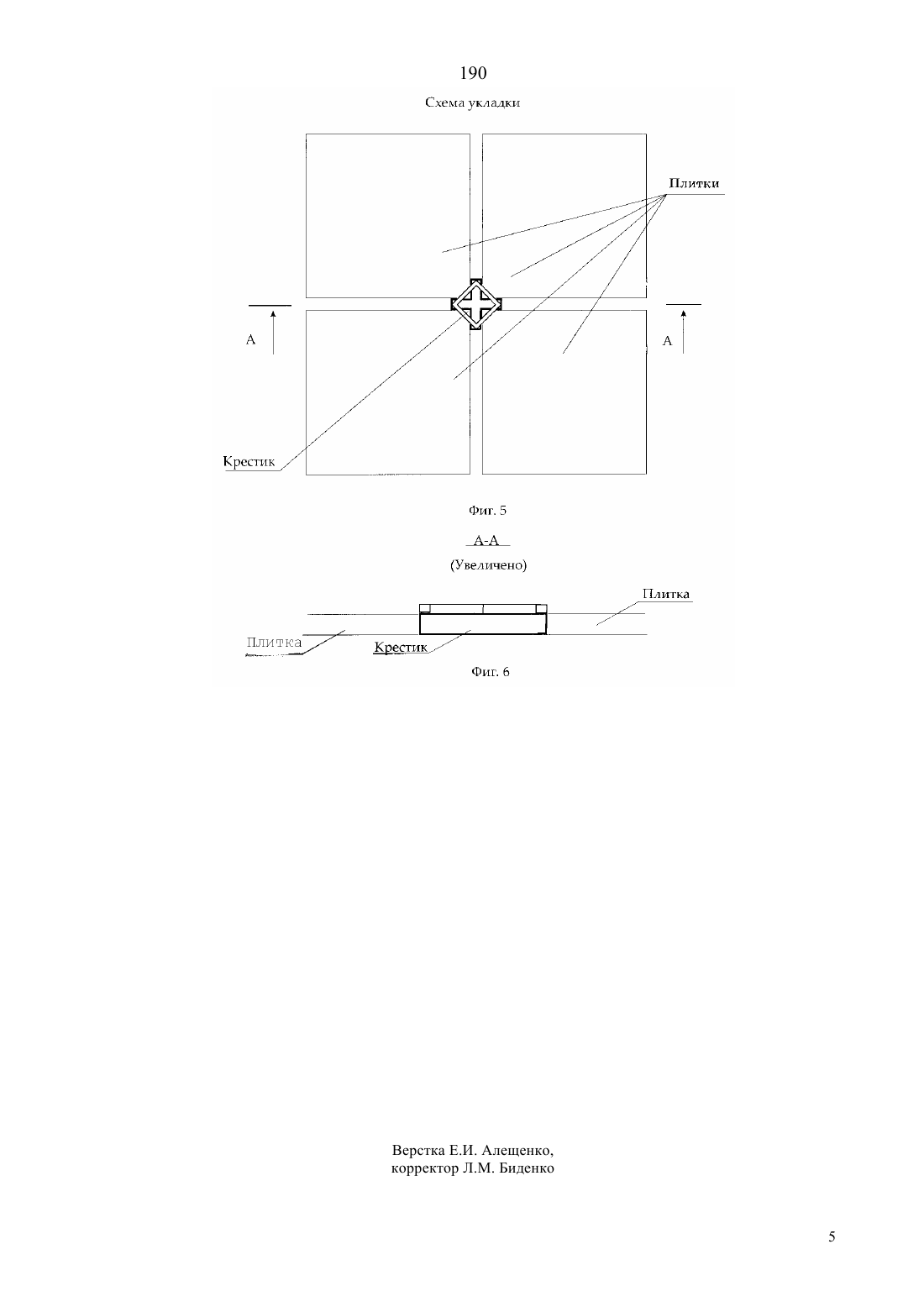

(51)7 04 21/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Дистанционный крестик используется при укладке облицовочных плиток на поверхность стены или пола. Полезная модель имеет два варианта конструктивного решения и включает следующие элементы. При первом варианте его конструктивного решения (Исполнение-) на верхнюю грань крести ка 1 наложена и совместно с ней выполнена квадратная рамка 2 с прямоугольным поперечным сечением, равным поперечному сечению призм крестика 1, при этом углы этой рамки 2 совмещены с концами лучей крестика 1 по линии его центральных осей, а при втором варианте его конструктивного решения (Исполнение-) в крестик 1 утоплена квадратная рамка 2 таким образом, что верхняя ее грань совпала с верхней гранью крестика 1 и выполнена совместно с ней заподлицо, при этом толщина поперечного сечения крестика 1 увеличена вдвое, а толщина поперечного сечения рамки 1 оставлена прежней. 190 Дистанционный крестик используется в строительстве, а именно при укладке облицовочных плиток на поверхность стены или пола. Известен дистанционный крестик (Информационно-справочный научно-популярный журнал Капитал, серия Строительные материалы, Алматы, Учредитель - агентство Капитал, 2001,с. 177-178), содержащий две пересекающиеся между собой по их середине прямоугольные призмы под углом 90 друг к другу. Однако данный крестик не обеспечивает требуемого качества облицовки поверхности стены или пола, в частности, не обеспечивает соосность и параллельность центральных осей облицовочных плит и в целом достижения ровности всей облицованной поверхности. Задачей полезной модели является обеспечение требуемого качества облицовки поверхности стены или пола, в частности, обеспечение соосности и параллельности центральных осей облицовочных плит и в целом достижения ровности всей облицованной поверхности. Данная задача осуществляется за счет того, что дистанционный крестик имеет два варианта конструктивного решения Исполнение- и Исполнение . При первом варианте его конструктивного решения (Исполнение ) на верхнюю грань крестика наложена и совместно с ней выполнена квадратная рамка с прямоугольным поперечным сечением, равным поперечному сечению призм крестика, при этом углы этой рамки совмещены с концами лучей крестика по линии его центральных осей, а при втором варианте его конструктивного решения (Исполнение-) в крестик утоплена квадратная рамка таким образом, что верхняя ее грань совпала с верхней гранью крестика и выполнена совместно с ней заподлицо, при этом толщина поперечного сечения крестика увеличена вдвое, а толщина поперечного сечения рамки оставлена прежней. Сущность полезной модели поясняется следующими чертежами на фиг. 1 - дистанционный крестик - вид сверху (Исполнение-) на фиг. 2 - то же вид сбоку (Исполнение-) на фиг. 3 - то же - вид сверху (Исполнение- ) на фиг. 4 - то же - вид сбоку (Исполнение- ) на фиг. 5 - то же - схема укладки плитокна фиг. 6 - то же - разрез А- А на фиг. 5. Полезная модель включает следующие элементы. При первом варианте его конструктивного решения (Исполнение-) на верхнюю грань крестика 1 наложена и совместно с ней выполнена квадратная рамка 2 с прямоугольным поперечным сечением, равным поперечному сечению призм крестика 1, при этом углы этой рамки 2 совмещены с концами лучей крестика 1 по линии его центральных осей, а при втором варианте его конструктивного решения (Исполнение-) в крестик 1 утоплена квадратная рамка 2 таким образом, что верхняя ее грань совпала с верхней гранью крестика 1 и выполнена совместно с ней заподлицо, при этом толщина поперечного сечения крестика 1 увеличена вдвое, а толщина поперечного сечения рамки 1 оставлена прежней. Укладка облицовочных плиток с помощью дистанционного крестика как при первом варианте его конструктивного решения (Исполнение-), так и при втором варианте его конструктивного решения(Исполнение- ) осуществляется одинаково и следующим образом. Дистанционный крестик устанавливается в угле стыка четырех облицовочных плиток (фиг. 5), при этом обеспечивая одинаковое расстояние между ними, равное ширине прямоугольной призмы крестика 1. Для обеспечения соосности и параллельности центральных осей облицовочных плиток и в целом достижения ровности всей облицованной поверхности производят выравнивание мест стыковок облицовочных плиток легким постукиванием специальным резиновым молотком по крестику 1, при этом осуществляют периодическую проверку ровности укладки специальным инструментом, называемым Уровень. Использование полезной модели дистанционного крестика позволит обеспечить соосность и параллельность центральных осей облицовочных плиток и в целом достичь ровности всей облицованной поверхности. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Дистанционный крестик, содержащий две пересекающиеся посередине каждой из них удлиненные прямоугольные призмы под углом 90 друг к другу, отличающийся тем, что совместно с верхней гранью крестика выполнена квадратная рамка с прямоугольным поперечным сечением, равным поперечному сечению призм крестика, при этом углы рамки совмещены с концами лучей крестика по линии его центральных осей. 2. Дистанционный крестик, содержащий две пересекающиеся посередине каждой из них удлиненные прямоугольные призмы под углом 90 друг к другу, отличающийся тем, что в крестик утоплена квадратная рамка таким образом, что верхняя е грань совпадает с верхней гранью крестика и выполнена совместно с ней заподлицо, при этом толщина поперечного сечения крестика вдвое превышает толщину поперечного сечения рамки.
