Землеройная машина

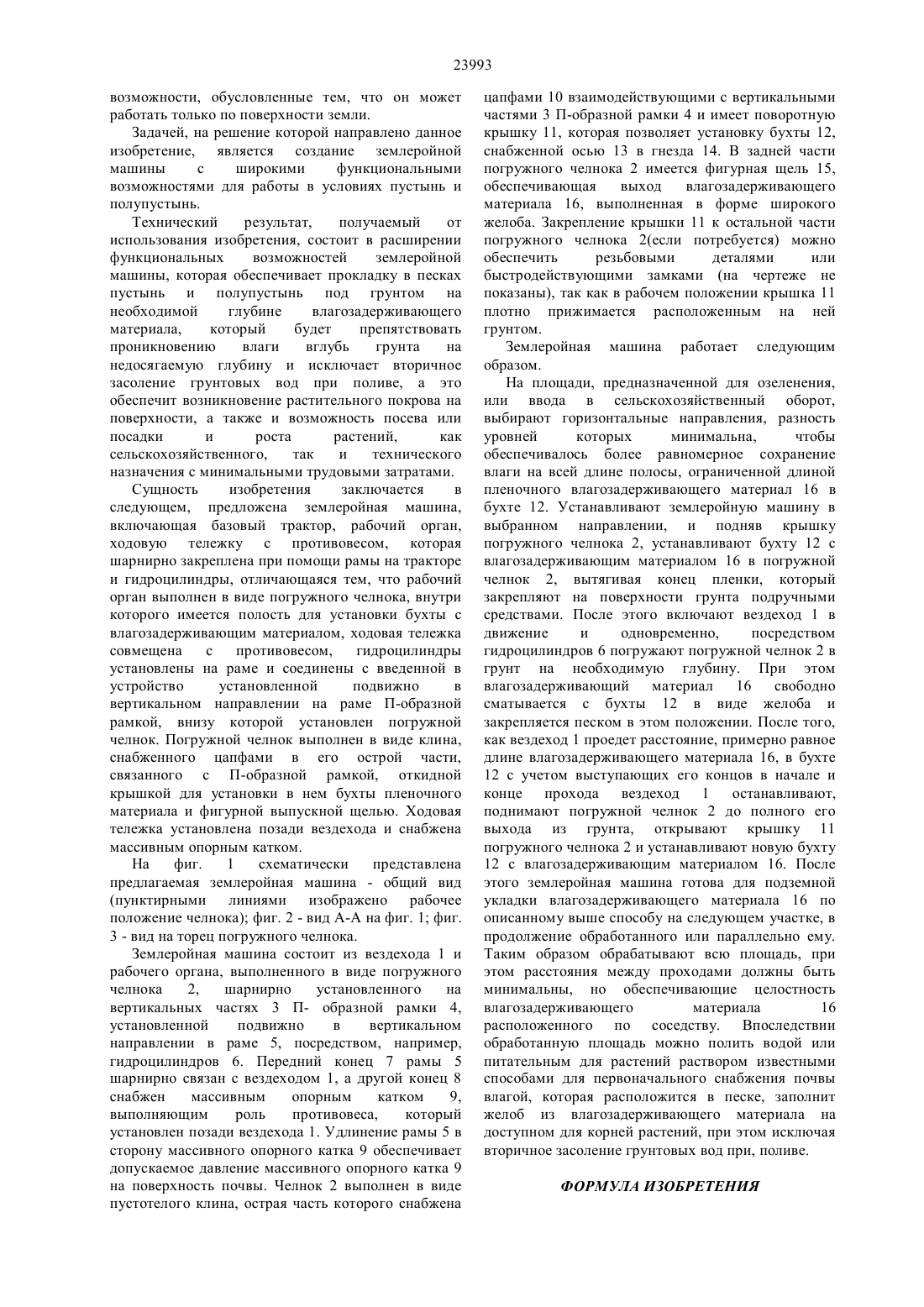

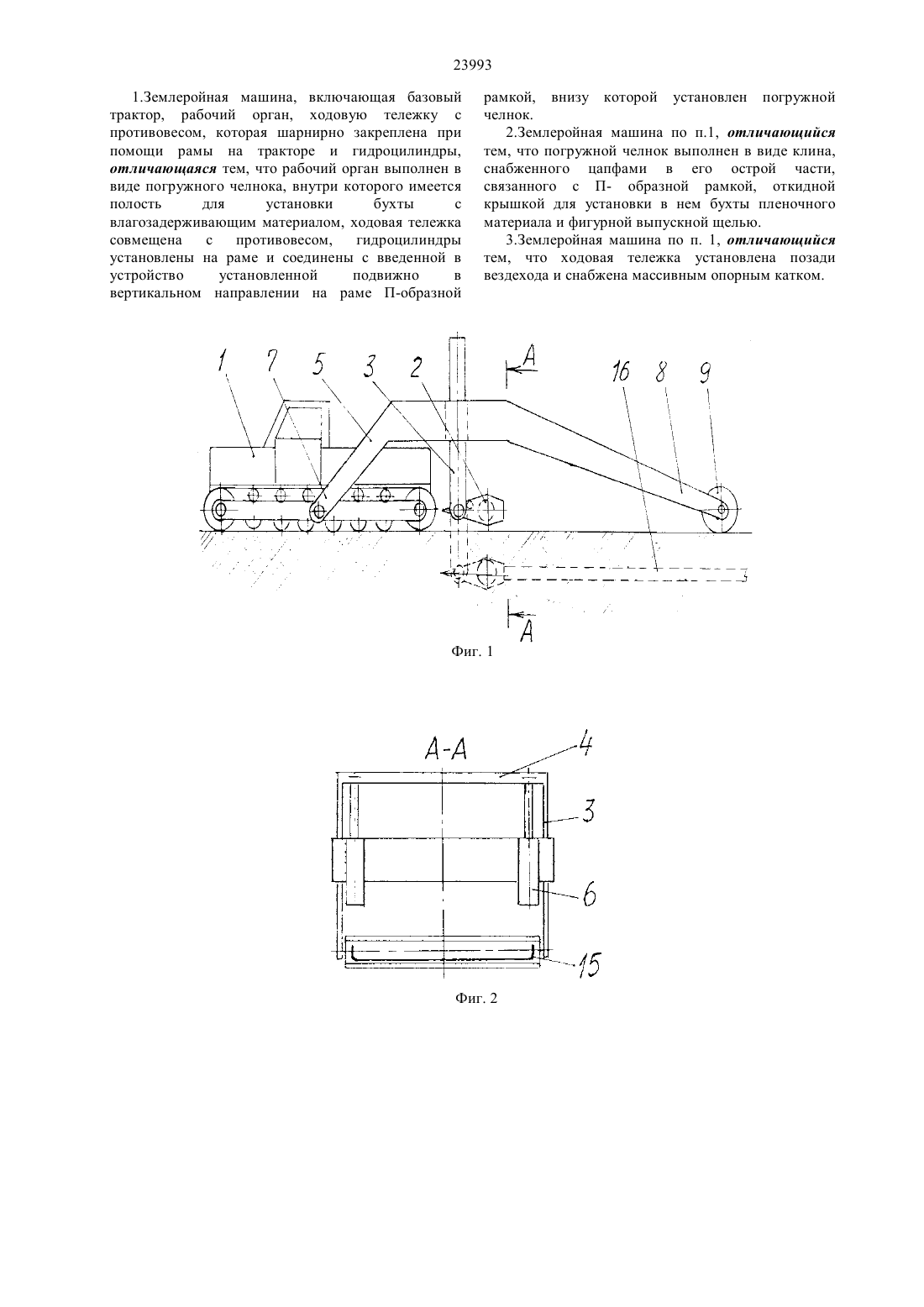

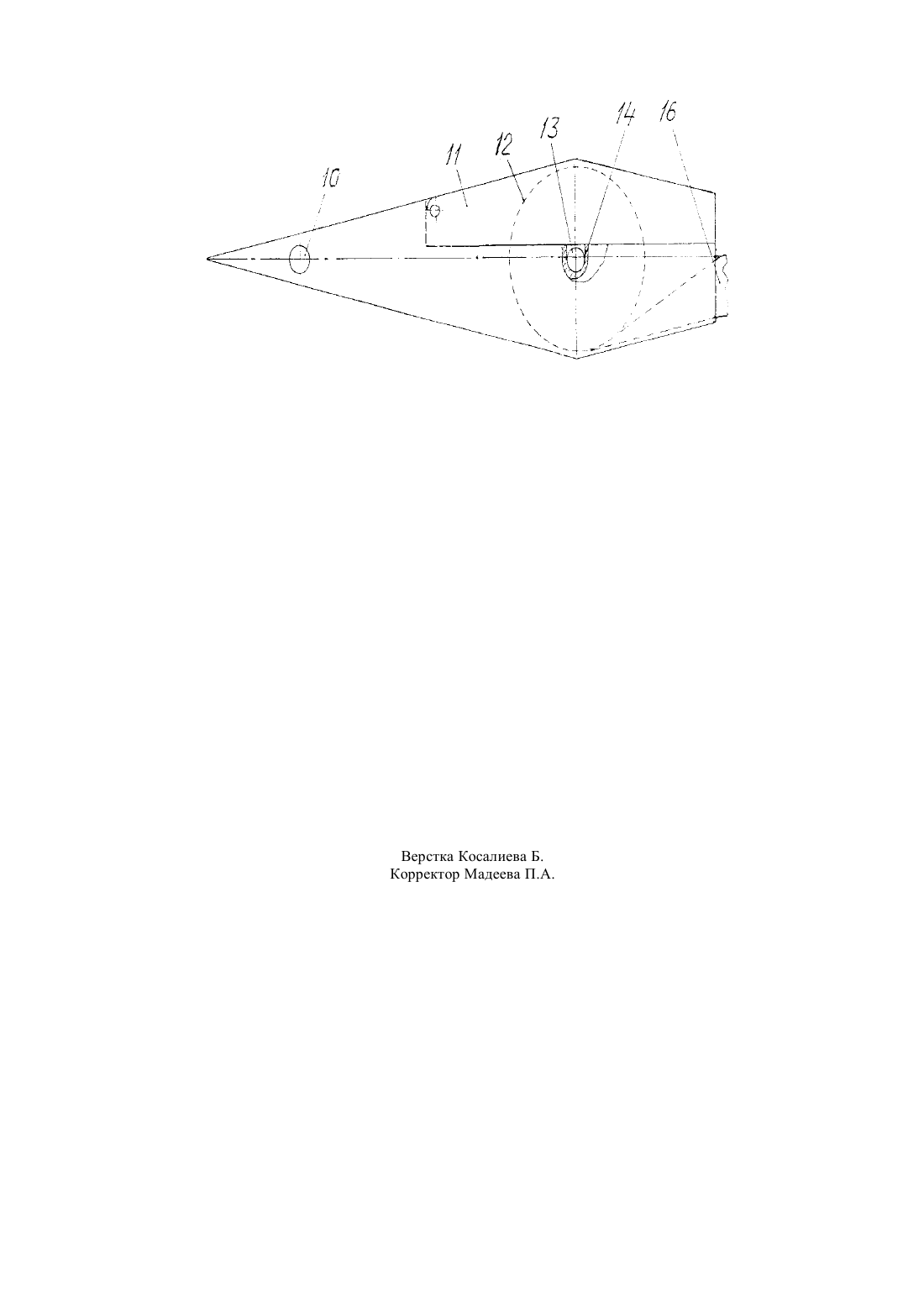

(51) 02 3/76 (2009.01) 02 5/2 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН Изобретение относится к землеройным машинам, используемым для подземной прокладки материалов различного назначения, и может быть использовано для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон. Известен прицепной ножевой кабелеукладчик,содержащий пропорочный нож,подвеску,кабелеукладочный нож, кассету и кабель (см. книгу Политехнический словарь, М., Советская энциклопедия, 1989, стр. 204, рис.1 ). Недостатком данного устройства являются узкие технологические возможности, заключающиеся в том, что он может прокладывать материалы,имеющие незначительные размеры поперечного сечения, такие как кабель, шланг и им подобные. Наиболее близким по технической сущности к изобретению является землеройная машина для вторичное засоление грунтовых вод при поливе, а это обеспечит возникновение растительного покрова на поверхности, а также и возможность посева или посадки и роста растений, как сельскохозяйственного,так и технического назначения с минимальными трудовыми затратами. Предложена землеройная машина, включающая базовый трактор, рабочий орган, ходовую тележку с противовесом, которая шарнирно закреплена при помощи рамы на тракторе и гидроцилиндры,отличающаяся тем, что рабочий орган выполнен в виде погружного челнока, внутри которого имеется полость для установки бухты с влагозадерживающим материалом, ходовая тележка совмещена с противовесом,гидроцилиндры установлены на раме и соединены с введенной в устройство установленной подвижно в вертикальном направлении на раме П-образной рамкой, внизу которой установлен погружной челнок. Погружной челнок выполнен в виде клина,снабженного цапфами в его острой части,связанного с П-образной рамкой, откидной крышкой для установки в нем бухты пленочного материала и фигурной выпускной щелью. Ходовая тележка установлена позади вездехода и снабжена массивным опорным катком. отрывки каналов, включающая базовый трактор,шарнирно прикрепленные к трактору землеройный рабочий орган, блоки с гибкими связями, один конец которых связан с рабочим органом,отличающаяся тем, что, с целью повышения эффективности сцепления машины с грунтом, она снабжена ходовой тележкой и противовесом,соединенным с другими концами гибких связей и установленным на оси ходовой тележки, шарнирно закрепленным при помощи рамы на передней части трактора, при этом блоки снабжены механизмом натяжения. Механизм натяжения выполнен в виде гидроцилиндров, причем гидроцилиндры одними концами связаны с трактором, а штоками - с ползунами, на верхней части которых установлены блоки. Гидроцилиндры смонтированы на тракторе впереди центра давления гусениц трактора на опорную поверхность. (См. А.с. СССР 800298,02 3/76, БЮЛ.4, 1981). Недостатком данного бульдозера также являются узкие технологические(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет имени Д.Серикбаева Министерства образования и науки Республики Казахстан(57) Изобретение относится к землеройным машинам, используемым для подземной прокладки материалов различного назначения, и может быть использовано для подземной прокладки влагозадерживающего материала в песчаных грунтах пустынных и полупустынных зон. Задачей,на решение которой направлено данное изобретение, является создание землеройной машины для работы в условиях пустынь и полупустынь. Технический результат, получаемый от использования изобретения,состоит в обеспечиении прокладки в песках пустынь и полупустынь под грунтом на необходимой глубине влагозадерживающего материала и исключает 23993 возможности, обусловленные тем, что он может работать только по поверхности земли. Задачей, на решение которой направлено данное изобретение, является создание землеройной машины с широкими функциональными возможностями для работы в условиях пустынь и полупустынь. Технический результат,получаемый от использования изобретения, состоит в расширении функциональных возможностей землеройной машины, которая обеспечивает прокладку в песках пустынь и полупустынь под грунтом на необходимой глубине влагозадерживающего материала,который будет препятствовать проникновению влаги вглубь грунта на недосягаемую глубину и исключает вторичное засоление грунтовых вод при поливе, а это обеспечит возникновение растительного покрова на поверхности, а также и возможность посева или посадки и роста растений,как сельскохозяйственного,так и технического назначения с минимальными трудовыми затратами. Сущность изобретения заключается в следующем, предложена землеройная машина,включающая базовый трактор, рабочий орган,ходовую тележку с противовесом, которая шарнирно закреплена при помощи рамы на тракторе и гидроцилиндры, отличающаяся тем, что рабочий орган выполнен в виде погружного челнока, внутри которого имеется полость для установки бухты с влагозадерживающим материалом, ходовая тележка совмещена с противовесом,гидроцилиндры установлены на раме и соединены с введенной в устройство установленной подвижно в вертикальном направлении на раме П-образной рамкой, внизу которой установлен погружной челнок. Погружной челнок выполнен в виде клина,снабженного цапфами в его острой части,связанного с П-образной рамкой, откидной крышкой для установки в нем бухты пленочного материала и фигурной выпускной щелью. Ходовая тележка установлена позади вездехода и снабжена массивным опорным катком. На фиг. 1 схематически представлена предлагаемая землеройная машина - общий вид(пунктирными линиями изображено рабочее положение челнока) фиг. 2 - вид А-А на фиг. 1 фиг. 3 - вид на торец погружного челнока. Землеройная машина состоит из вездехода 1 и рабочего органа, выполненного в виде погружного челнока 2,шарнирно установленного на вертикальных частях 3 П- образной рамки 4,установленной подвижно в вертикальном направлении в раме 5, посредством, например,гидроцилиндров 6. Передний конец 7 рамы 5 шарнирно связан с вездеходом 1, а другой конец 8 снабжен массивным опорным катком 9,выполняющим роль противовеса,который установлен позади вездехода 1. Удлинение рамы 5 в сторону массивного опорного катка 9 обеспечивает допускаемое давление массивного опорного катка 9 на поверхность почвы. Челнок 2 выполнен в виде пустотелого клина, острая часть которого снабжена цапфами 10 взаимодействующими с вертикальными частями 3 П-образной рамки 4 и имеет поворотную крышку 11, которая позволяет установку бухты 12,снабженной осью 13 в гнезда 14. В задней части погружного челнока 2 имеется фигурная щель 15,обеспечивающая выход влагозадерживающего материала 16, выполненная в форме широкого желоба. Закрепление крышки 11 к остальной части погружного челнока 2(если потребуется) можно обеспечить резьбовыми деталями или быстродействующими замками (на чертеже не показаны), так как в рабочем положении крышка 11 плотно прижимается расположенным на ней грунтом. Землеройная машина работает следующим образом. На площади, предназначенной для озеленения,или ввода в сельскохозяйственный оборот,выбирают горизонтальные направления, разность уровней которых минимальна,чтобы обеспечивалось более равномерное сохранение влаги на всей длине полосы, ограниченной длиной пленочного влагозадерживающего материал 16 в бухте 12. Устанавливают землеройную машину в выбранном направлении, и подняв крышку погружного челнока 2, устанавливают бухту 12 с влагозадерживающим материалом 16 в погружной челнок 2, вытягивая конец пленки, который закрепляют на поверхности грунта подручными средствами. После этого включают вездеход 1 в движение и одновременно,посредством гидроцилиндров 6 погружают погружной челнок 2 в грунт на необходимую глубину. При этом влагозадерживающий материал 16 свободно сматывается с бухты 12 в виде желоба и закрепляется песком в этом положении. После того,как вездеход 1 проедет расстояние, примерно равное длине влагозадерживающего материала 16, в бухте 12 с учетом выступающих его концов в начале и конце прохода вездеход 1 останавливают,поднимают погружной челнок 2 до полного его выхода из грунта, открывают крышку 11 погружного челнока 2 и устанавливают новую бухту 12 с влагозадерживающим материалом 16. После этого землеройная машина готова для подземной укладки влагозадерживающего материала 16 по описанному выше способу на следующем участке, в продолжение обработанного или параллельно ему. Таким образом обрабатывают всю площадь, при этом расстояния между проходами должны быть минимальны, но обеспечивающие целостность влагозадерживающего материала 16 расположенного по соседству. Впоследствии обработанную площадь можно полить водой или питательным для растений раствором известными способами для первоначального снабжения почвы влагой, которая расположится в песке, заполнит желоб из влагозадерживающего материала на доступном для корней растений, при этом исключая вторичное засоление грунтовых вод при, поливе. ФОРМУЛА ИЗОБРЕТЕНИЯ 23993 1.Землеройная машина, включающая базовый трактор, рабочий орган, ходовую тележку с противовесом, которая шарнирно закреплена при помощи рамы на тракторе и гидроцилиндры,отличающаяся тем, что рабочий орган выполнен в виде погружного челнока, внутри которого имеется полость для установки бухты с влагозадерживающим материалом, ходовая тележка совмещена с противовесом,гидроцилиндры установлены на раме и соединены с введенной в устройство установленной подвижно в вертикальном направлении на раме П-образной рамкой, внизу которой установлен погружной челнок. 2.Землеройная машина по п.1, отличающийся тем, что погружной челнок выполнен в виде клина,снабженного цапфами в его острой части,связанного с П- образной рамкой, откидной крышкой для установки в нем бухты пленочного материала и фигурной выпускной щелью. 3.Землеройная машина по п. 1, отличающийся тем, что ходовая тележка установлена позади вездехода и снабжена массивным опорным катком.
