Вибрационная машина

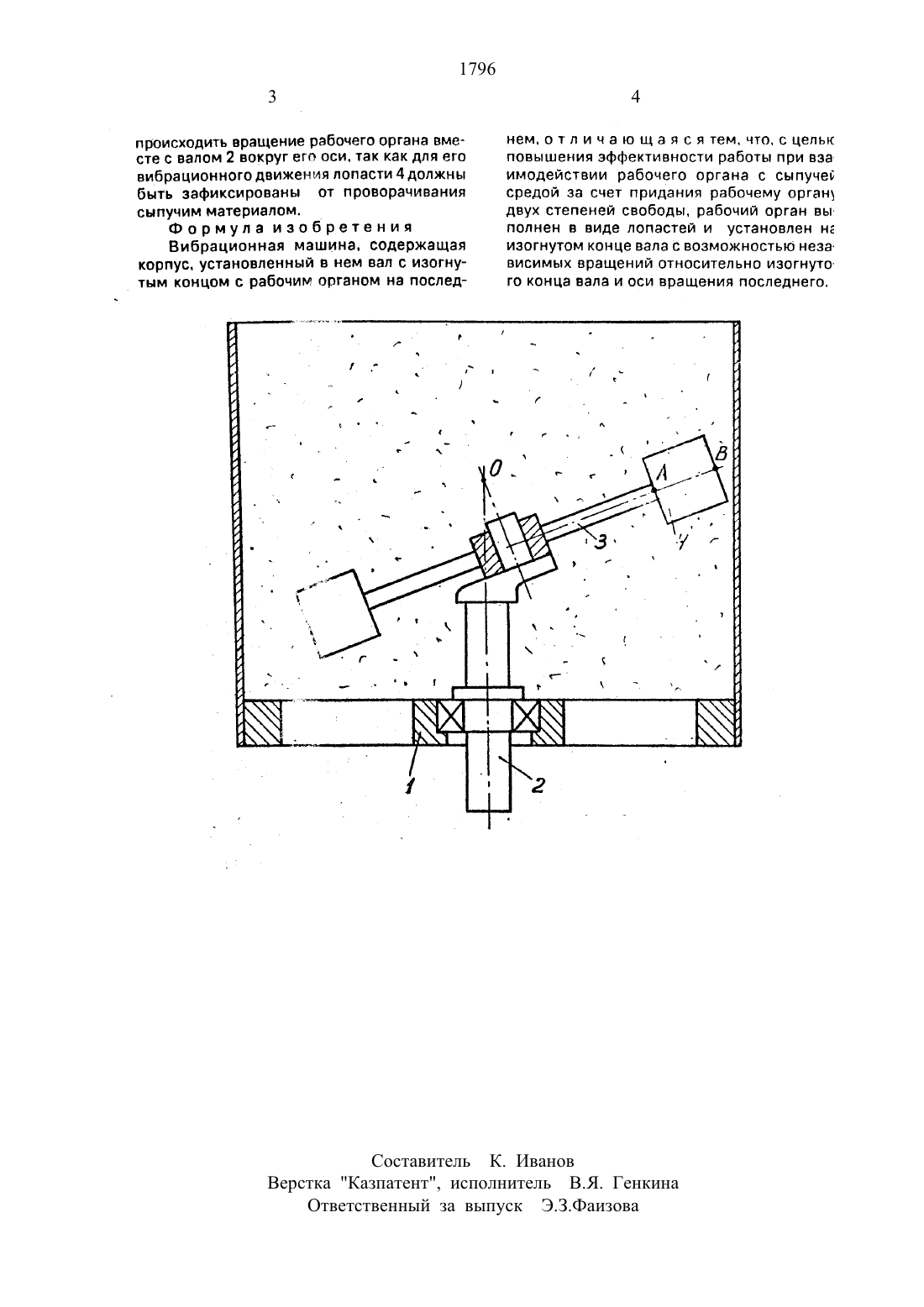

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский Национальный Технический университет.(57) Изобретение может быть использовано в машиностроении в качестве питателя (дляПОДЗЧИ СЫПУЧВГО СЛЗЖИВЗЮЩВГОСЯ материа- Спа из бункера) или в качестве смесителя (для смешивания сыпучих или вязких материа 2 лов). а также в сельхозмашиностроении вкачестве питателя для разгрузки влажного зерна из бункера зерноуборочного комбайна. Вибрационная машина содержит основание 1. изогнутый вал 2. размещенный в основании 1 с возможностью вращения вокруг своей оси. рабочий орган (косую шайбу) 3. размещенную Сна изогнутом участке вала с возможностью вращения вокруг оси изо гнутого участка. и лопасть 4 рабочего орга- на. упирающуюся в материал. При 1вращении изогнутого вала 2 рабочий орган3 лопастью 4. упирающейся в материал. зафиксирован от вращения вокруг оси вра- 5 щениявала. При этом рабочий орган 3 будет у совершать вибрационные колебания вокруг оси О и вокруг оси лопасти АВ. По мере Аразрыхления материала лопастьюд будет происходить вращение рабочего органа вместе с валом 2 вокруг его оси. приводящее к подаче материала из бункера.Изобретение- относится к вибрационной технике и может быть использовано для подачи сыпучего епеживающегося материапа из бункера (в качестве питателя) или для смешивания сыпучих или вязких материалов (в качестве смесителя).Целью изобретения является повышение эффективности работыпри взаимодействии рабочего органа с сыпучей средой за счет придания рабочему органу двух степеней свободы.На чертеже изображена схема вибраци К- онной машины, Вибрационная машина содержит основание 1. изогнутый вал 2. размещенный в ОСНОВЗНИИ 1 С ВОЗМОЖНОСТЬЮ вращения ВОК руг своей оси. рабочий орган (косую шайбу)3. размещенную на изогнутом участке валаС ВОЗМОЖНОСТЬЮ вращения вокруг ОСИ ИЗОгнутого участка, и лопасти 4 рабочего органа. упирающиеся в материал. Вибрационная машина работает следующим образом. При вращении изогнутого вала 2 рабочий орган З лопастями 4. упирающимися в сыпучий материал. зафиксирован от вращения вокруг оси вращения вала. При этом рабочий орган 3 будет совершать вибрационные колебания вокруг оси 0. перпендикулярной плоскости рисунка и вокруг оси АВ лопасти. взаимодействующей с материалом. Рабочий орган 3 и лопасти д. оказывая вибрационное воздействие на материал. будут разрыхпять его. По мере разрыхления материала лопастями 4 будетпроисходить вращение рабочего органа вместе с валом 2 вокруг его оси. так как для еговибрационного движения лопасти 4 должны быть зафиксированы от проворачивания сыпучим материалом.Вибрационная машина. содержащая корпус. установленный в нем вал с изогну ТНМ КОНЦОМ С ОЗбОЧИМ органом на ПОСЛЕД 4немотличающаясятем.что.сцельк повышения эффективности работы при взат имодействии рабочего органа с сыпучей средой за счет придания рабочему орган двух степеней свободы. рабочий орган выполнен в виде лопастей и установлен не изогнутом конце вала с возможностью независимых вращений относительно изогнутого конца вала и оси вращения последнего.Составитель Верстка Казпатент, исполнитель В.Я. Генкина Ответственный за выпуск Э.3.ФаИз 0 ва
