Вибрационная мельница

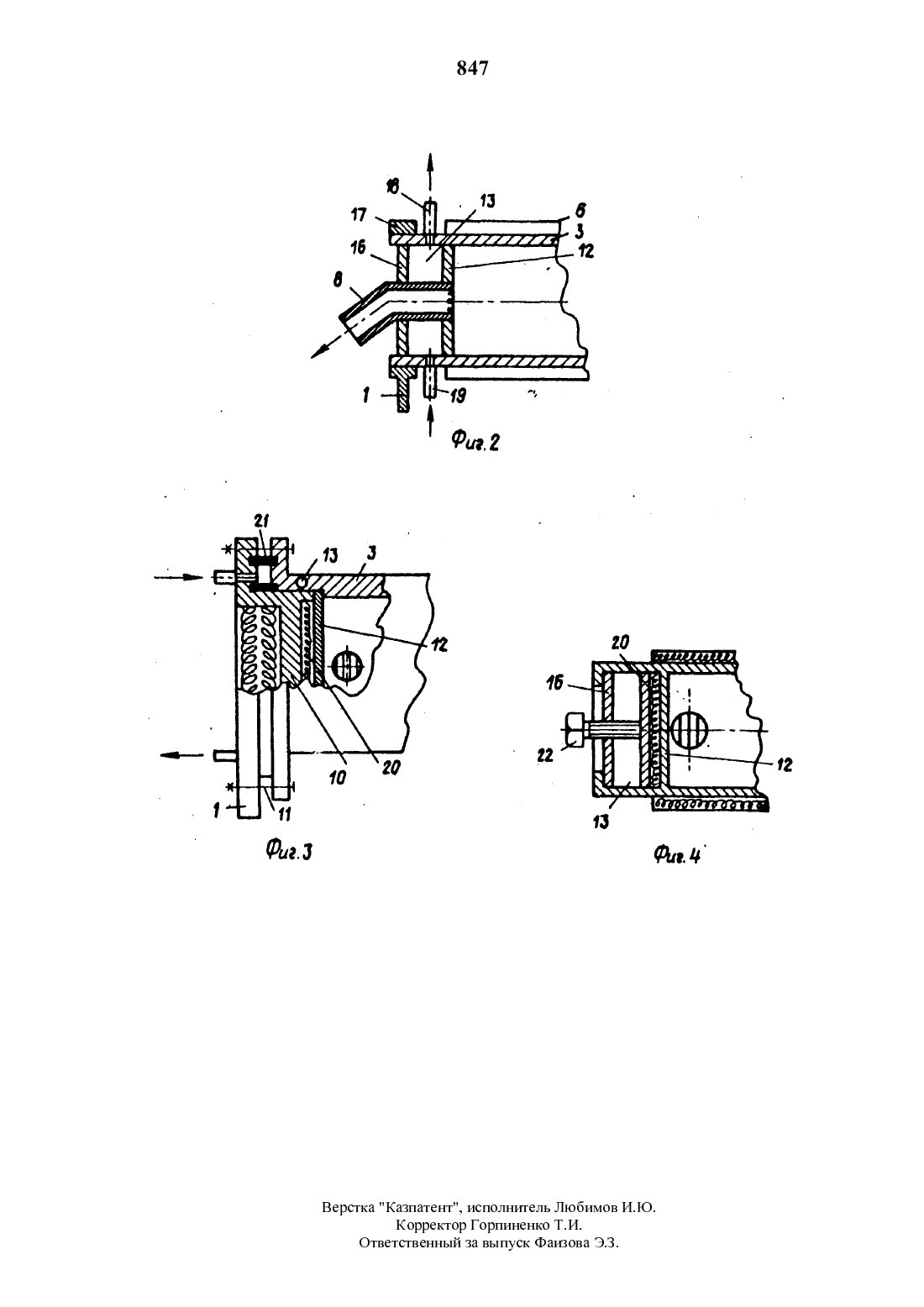

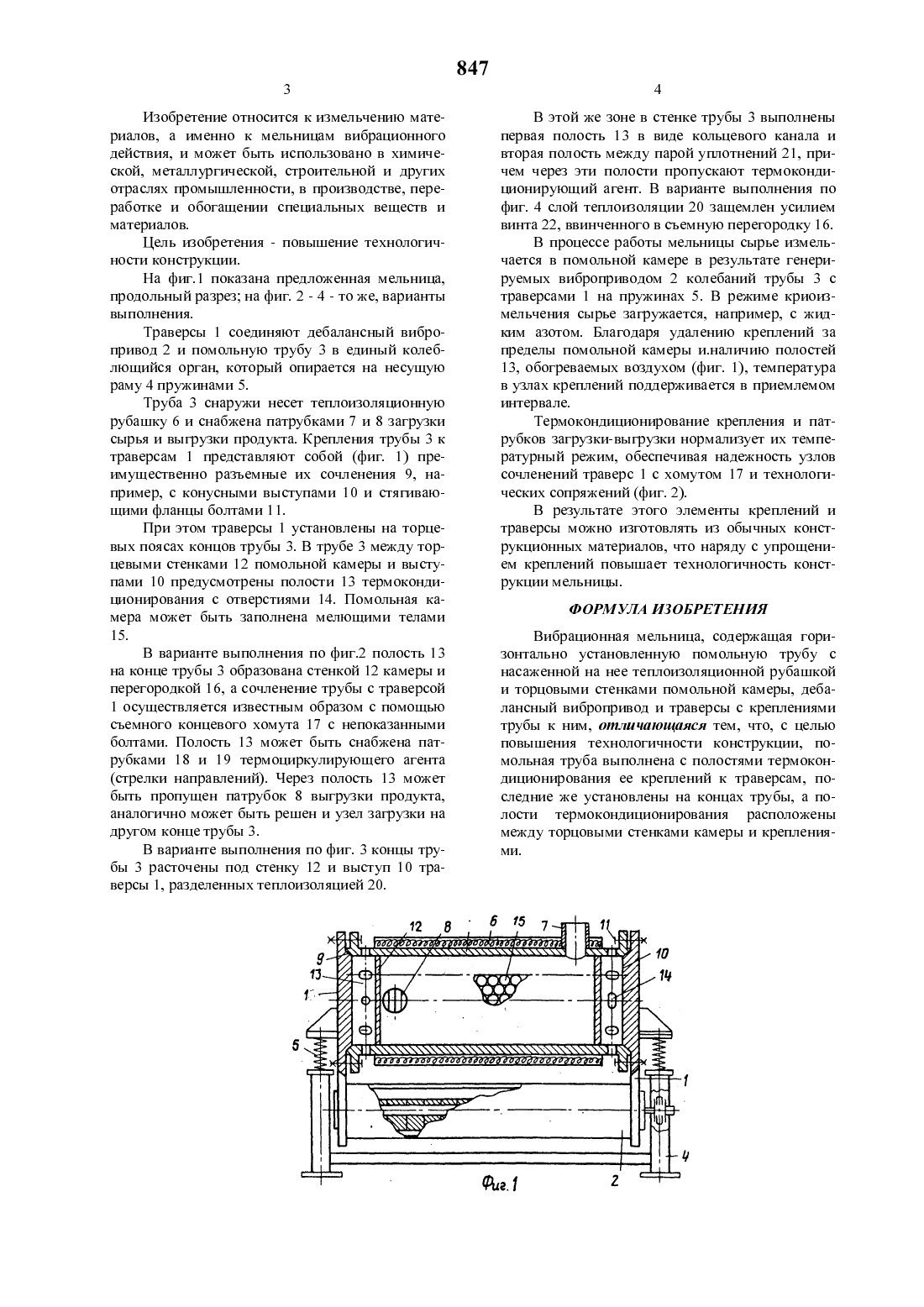

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Восточный научно-исследовательский горно-металлургический институт цветных металлов ВНИИцветмет(56) Патент СССР Не 510133, кл. В 02 С 19/16,1974(57) Изобретение относится к измельчению материалов вибрационными мельницами в химической, металлургической, строительной и др. от раслях промышленности. Цель - повышение технологичности конструкции. Горизонтально расположенные помольная труба (ПТ) и дебалансный вибропривод объединены Двумя концевыми траверсами в колеблющийся на пружинах рабочий орган. Крепления ПТ к траверсам расположены на ее концах, а торцовые стенки помольной камеры заглублены в ПТ. Между торцовыми стенками камеры и креплениями ПТ образованы полости термокондиционирования этих креплений, что нормализует их состояние особенно в режиме криоизмельчения. ПТ выполнена с теплоизоляционной рубашкой.Изобретение относится к измельчению материалов, а именно к мельницам вибрационного Действия, и может быть использовано в химической, металлургической, строительной и других отраслях промышленности, в производстве, переработке и обогащении специальных веществ и материалов.Траверсы 1 соединяют дебалансный вибропривод 2 и помольную трубу 3 в единый колеблющийся орган, который опирается на несущую раму 4 пружинами 5.Труба 3 снаружи несет теплоизоляционную рубащку 6 и снабжена патрубками 7 и 8 загрузки сырья и выгрузки продукта. Крепления трубы 3 к траверсам 1 представляют собой (фиг. 1) преимущественно разъемные их сочленения 9, например, с конусными выступами 10 и стягивающими фланцы болтами 11.При этом траверсы 1 установлены на торцевых поясах концов трубы 3. В трубе 3 между торцевыми стенками 12 помольной камеры и выступами 10 предусмотрены полости 13 термокондиционирования с отверстиями 14. Помольная камера может быть заполнена мелющими телами 15.В варианте выполнения по фиг.2 полость 13 на конце трубы 3 образована стенкой 12 камеры и перегородкой 16, а сочленение трубы с траверсой 1 осуществляется известным образом с помощью съемного концевого хомута 17 с непоказанными болтами. Полость 13 может быть снабжена патрубками 18 и 19 термоциркулирующего агента(стрелки направлений). Через полость 13 может быть пропущен патрубок 8 выгрузки продукта,аналогично может быть рещен и узел загрузки на другом конце трубы 3.В варианте выполнения по фиг. 3 концы трубы 3 расточены под стенку 12 и выступ 10 траверсы 1, разделенных теплоизоляцией 20.В этой же зоне в стенке трубы 3 выполнены первая полость 13 в виде кольцевого канала и вторая полость между парой уплотнений 21, причем через эти полости пропускают термокондиционирующий агент. В варианте выполнения по фиг. 4 слой теплоизоляции 20 защемлен усилием винта 22, ввинченного в съемную перегородку 16.В процессе работы мельницы сырье измельчается в помольной камере в результате генерируемых виброприводом 2 колебаний трубы 3 с траверсами 1 на пружинах 5. В режиме криоизмельчения сырье загружается, например, с жидким азотом. Благодаря удалению креплений за пределы помольной камеры и.наличию полостей 13, обогреваемых воздухом (фиг. 1), температура в узлах креплении поддерживается в приемлемом интервале.Термокондиционирование крепления и патрубков загрузки-выгрузки нормализует их температурный режим, обеспечивая надежность узлов сочленений траверс 1 с хомутом 17 и технологических сопряжений (фиг. 2).В результате этого элементы креплений и траверсы можно изготовлять из обычных конструкционных материалов, что наряду с упрощением креплений повыщает технологичность конструкции мельницы.Вибрационная мельница, содержащая горизонтально установленную помольную трубу с насаженной на нее теплоизоляционной рубащкой и торцовыми стенками помольной камеры, дебалансный вибропривод и траверсы с креплениями трубы к ним, отличающаяся тем, что, с целью повыщения технологичности конструкции, помольная труба выполнена с полостями термокондиционирования ее креплений к траверсам, последние же установлены на концах трубы, а полости термокондиционирования расположены между торцовыми стенками камеры и креплениями.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
