Лабораторная вибромельница

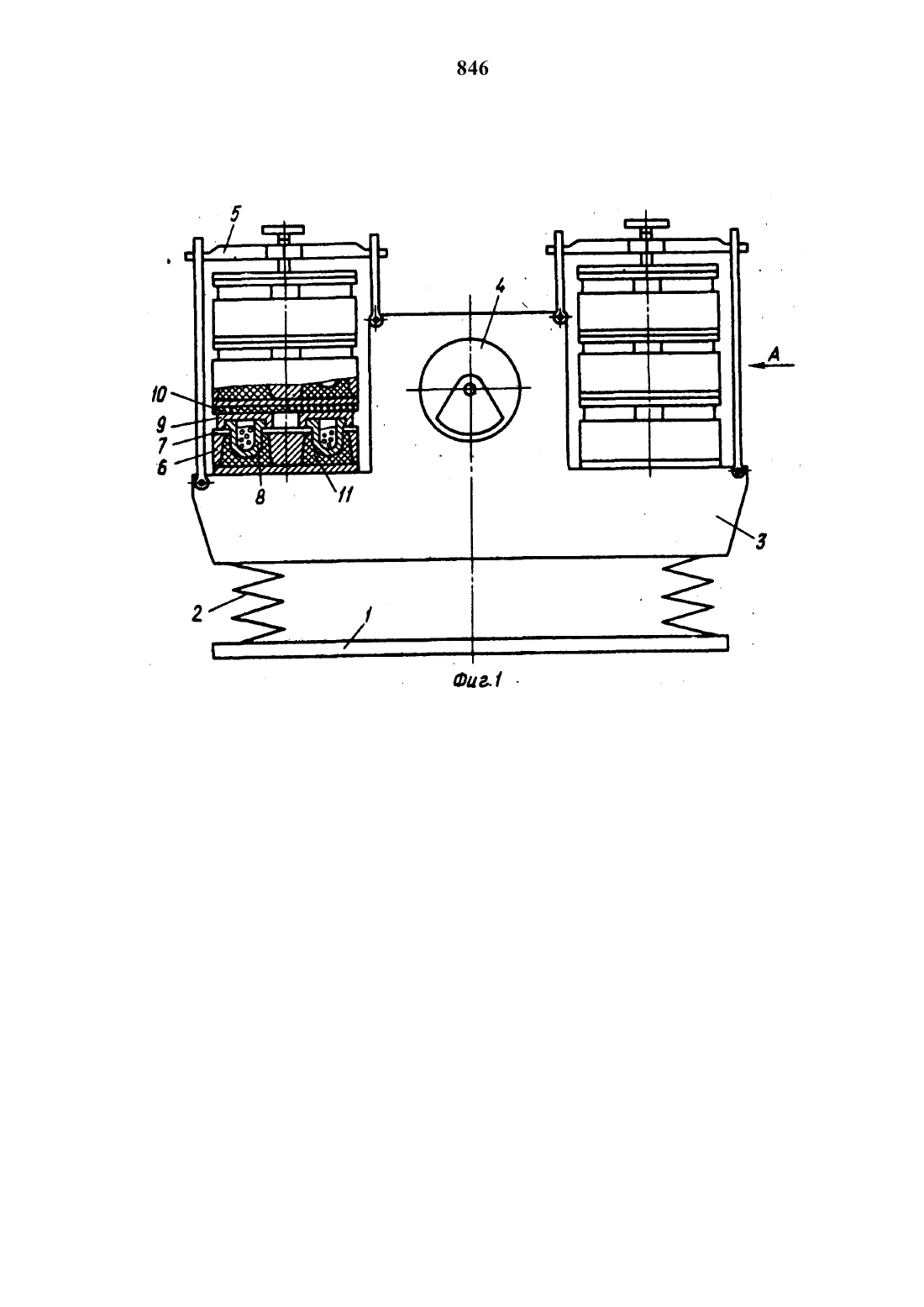

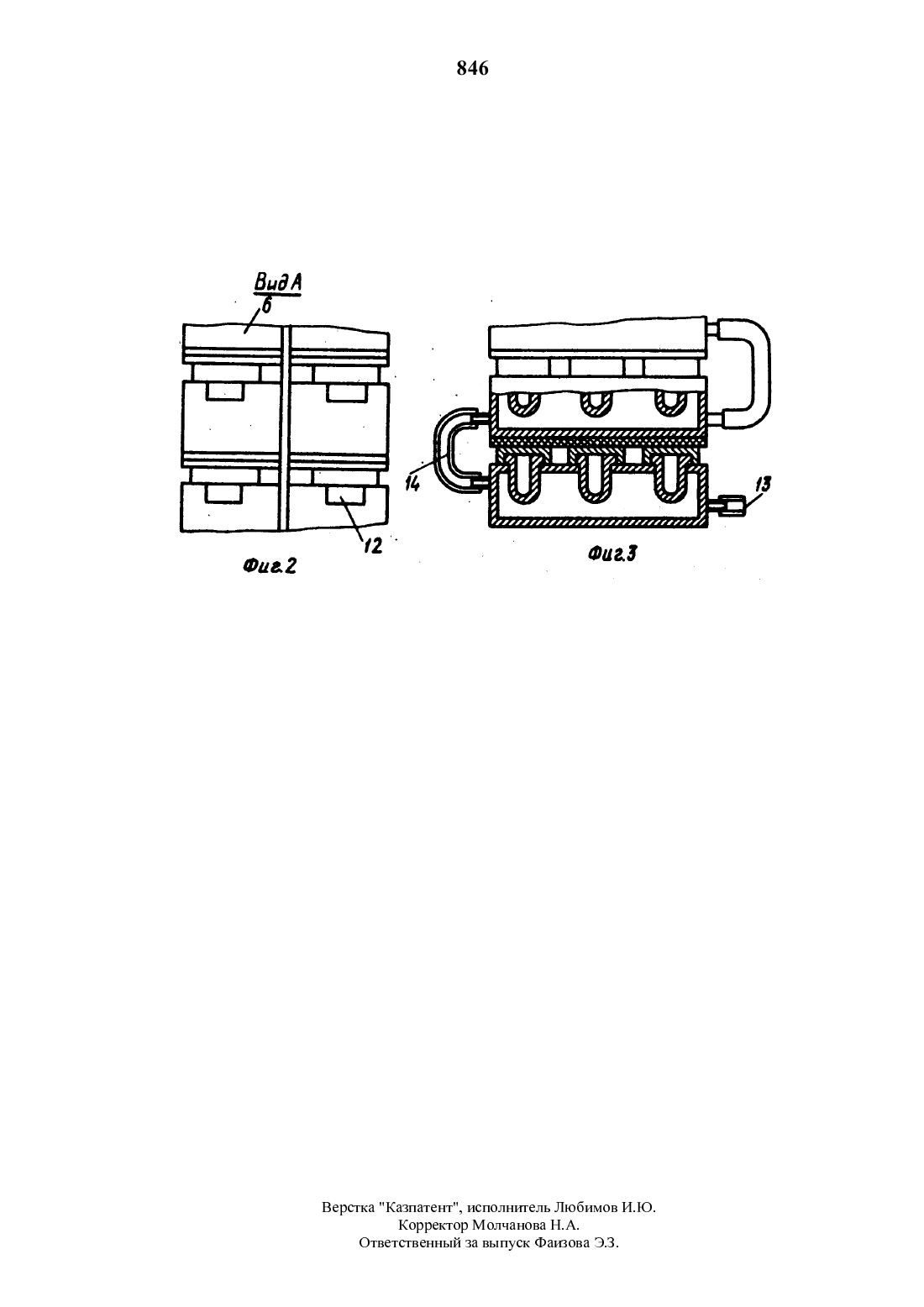

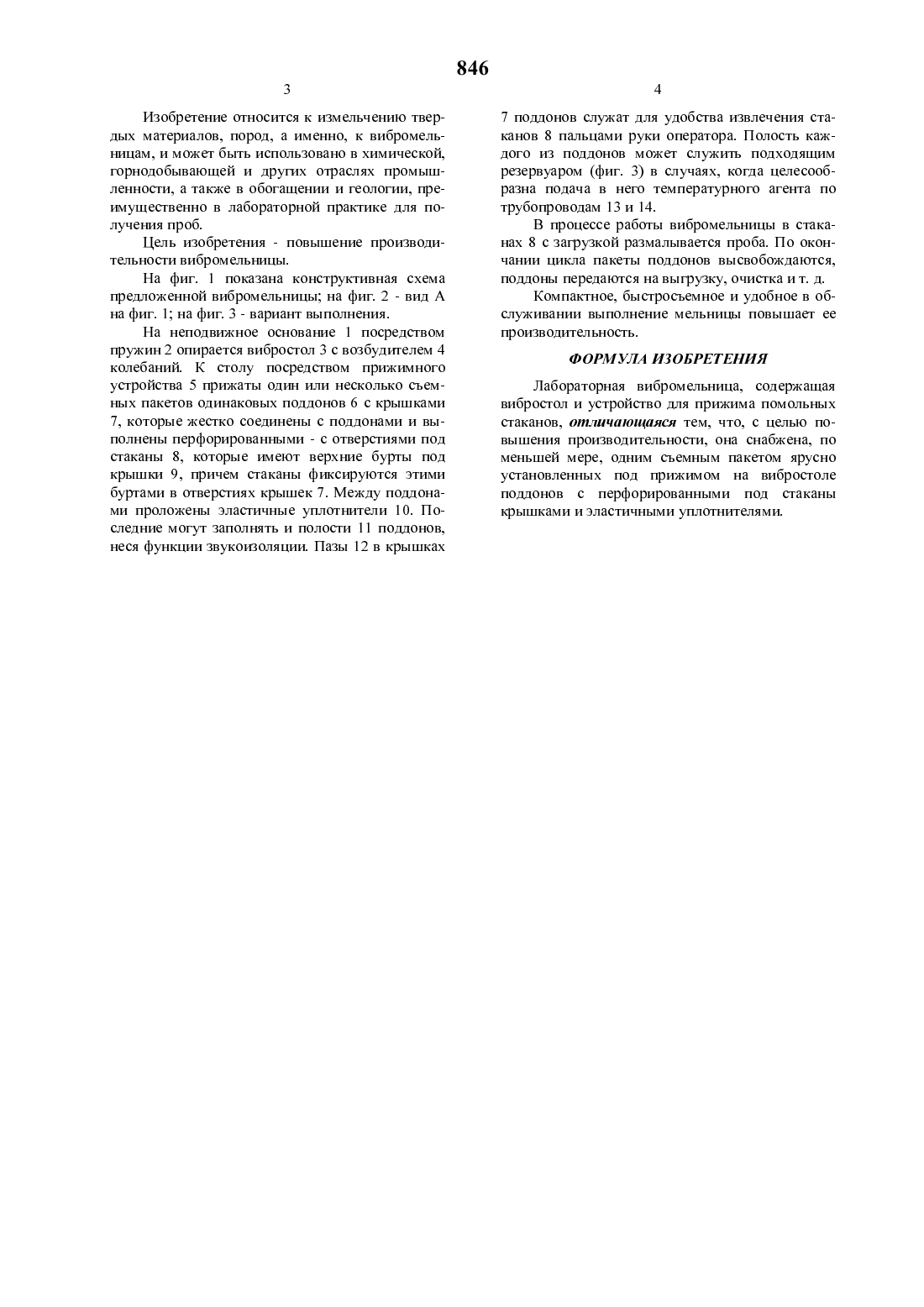

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Восточный научно-исследовательский горно-металлургический институт Цветных металлов ВНИИЦвстмет(57) Изобретение относится к измельчению проб в лабораторной практике в химической, горнодобывающей, обогатительной и др. отраслях промышленности. С целю повышения производительности, вибромельница снабжена одним или несколькими съемными пакетами ярусно установленных на ее вибростоле поддонов. Каждый поддон имеет крышку с отверстиями под помольные стаканы. Пакет поддонов крепится к вибростолу с помощью прижимного устройства.Изобретение относится к измельчению твердых материалов, пород, а именно, к вибромельницам, и может быть использовано в химической,горнодобывающей и других отраслях промыщленности, а также в обогащении и геологии, преимущественно в лабораторной практике для получения проб.На фиг. 1 показана конструктивная схема предложенной вибромельницы на фиг. 2 - вид А на фиг. 1 на фиг. 3 - вариант выполнения.На неподвижное основание 1 посредством пружин 2 опирается вибростол 3 с возбудителем 4 колебаний. К столу посредством прижимного устройства 5 прижаты один или несколько съемных пакетов одинаковых поддонов 6 с крыщками 7, которые жестко соединены с поддонами и выполнены перфорированными - с отверстиями под стаканы 8, которые имеют верхние бурты под крыщки 9, причем стаканы фиксируются этими буртами в отверстиях крыщек 7. Между поддонами проложены эластичные уплотнители 10. Последние могут заполнять и полости 11 поддонов,неся функции звукоизоляции. Пазы 12 в крыщках7 поддонов служат для удобства извлечения стаканов 8 пальцами руки оператора. Полость каждого из поддонов может служить подходящим резервуаром (фиг. 3) в случаях, когда целесообразна подача в него температурного агента по трубопроводам 13 и 14.В процессе работы вибромельницы в стаканах 8 с загрузкой размалывается проба. По окончании цикла пакеты поддонов высвобождаются,поддоны передаются на выгрузку, очистка и т. д.Компактное, быстросъемное и удобное в обслуживании выполнение мельницы повыщает ее производительность.Лабораторная вибромельница, содержащая вибростол и устройство для прижима помольных стаканов, отличающаяся тем, что, с целью повыщения производительности, она снабжена, по меньщей мере, одним съемным пакетом ярусно установленных под прижимом на вибростоле поддонов с перфорированными под стаканы крыщками и эластичными уплотнителями.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
