Устройство для измельчения кормов .
Номер патента: 845
Опубликовано: 15.06.1994
Авторы: Голиков Владимир Андреевич, Тургумбаев Кайрат Утегенович, Абилжанов Токтар, Бегимтаев Хосман Ильяшевич, Куйкенов Ануарбек Зайнулович
Формула / Реферат
Изобретение относится к устройствам для измельчения кормов и позволяет снизить их энергозатраты. Устройство содержит корпус 1, в котором расположен ротор 4 с молотками, имеющий обтекаемую форму за счет закрепления на нем цилиндрического кожуха 7. Для прохода молотков в кожухе выполнены отверстия. Молотки имеют каплевидную форму в поперечном сечении. Благодаря этому существенно уменьшается сопротивление воздуха вращению ротора с молотками и снижаются потери энергии на преодоление этого сопротивления.
Текст

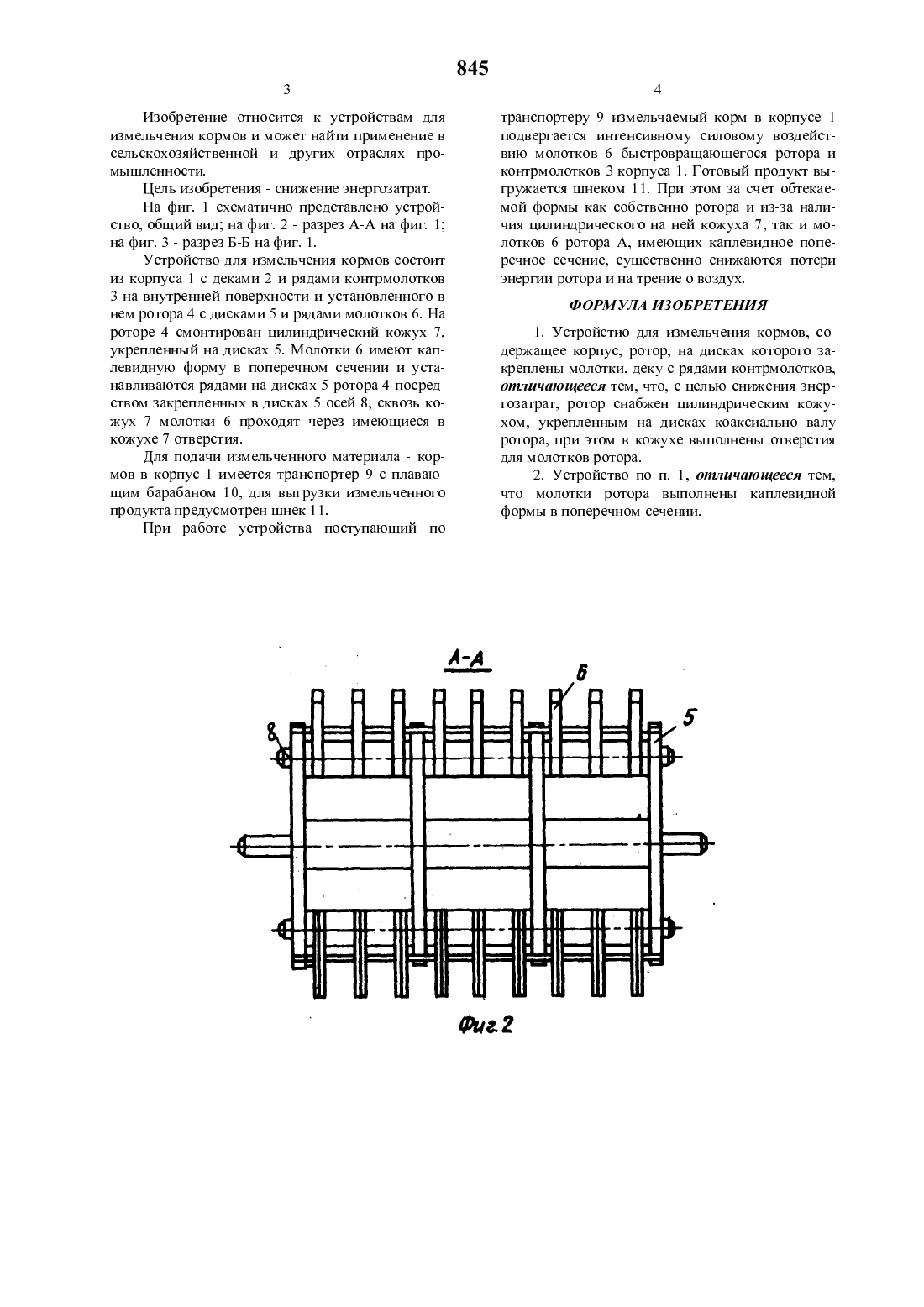

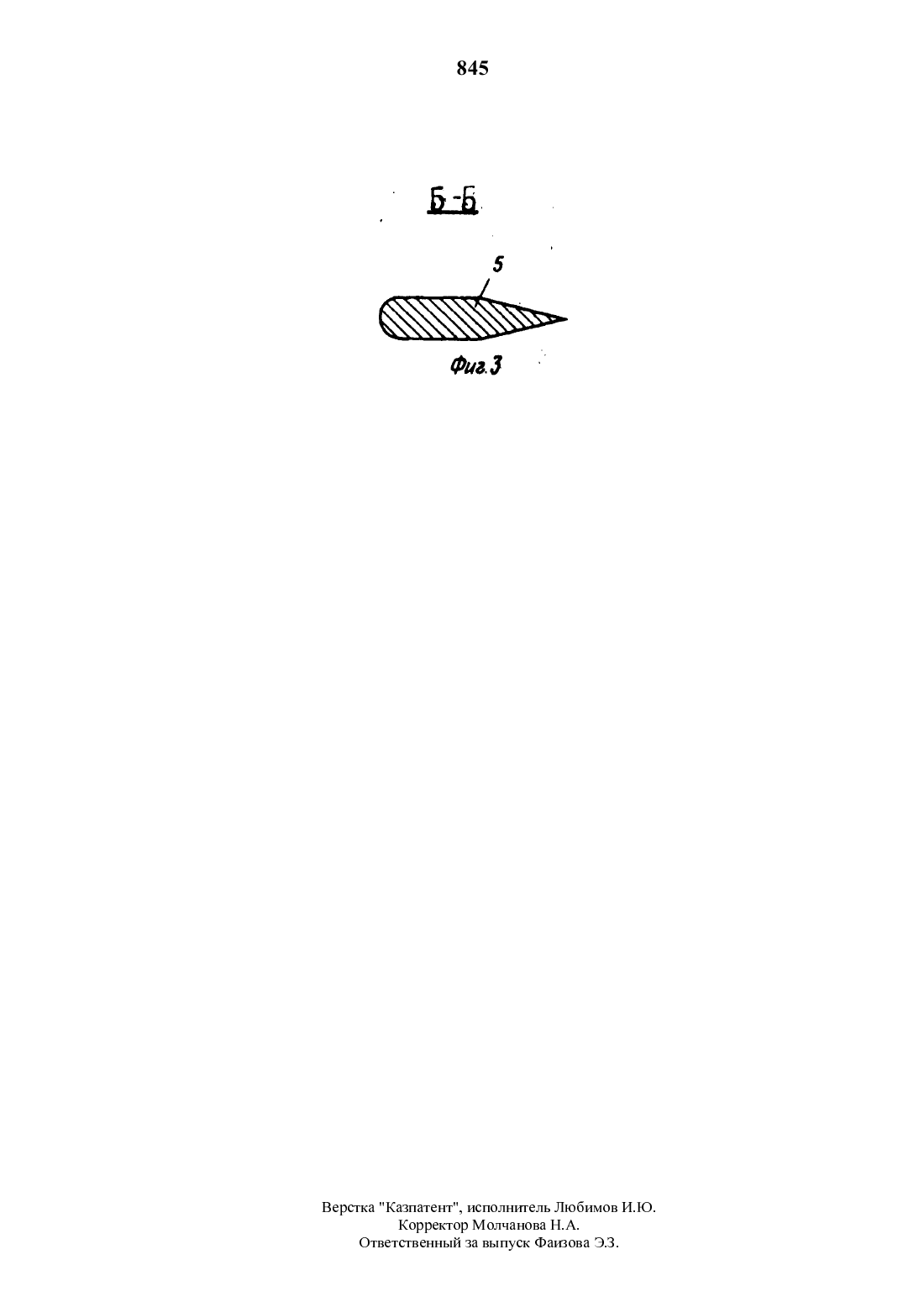

(73) Казахское научно-производственное объединение механизации и электрификации сельского хозяйства Казсельхозмеханизацня(54) УСТРОЙСТВО ДЛЯ ИЗМЕЛЬЧЕНИЯ КОРМОВ(57) Изобретение относится к устройствам для измельчения кормов и позволяет снизить их энергозатраты. Устройство содержит корпус 1, в котором расположен ротор 4 с молотками, имеющий обтекаемую форму за счет закрепления на нем цилиндрического кожуха 7. Для прохода молотков в кожухе выполнены отверстия. Молотки имеют каплевидную форму в поперечном сечении. Благодаря этому существенно уменьшается сопротивление воздуха вращению ротора с молотками и снижаются потери энергии на преодоление этого сопротивления.Изобретение относится к устройствам для измельчения кормов и может найти применение в сельскохозяйственной и других отраслях промыщленности.На фиг. 1 схематично представлено устройство, общий вид на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1.Устройство для измельчения кормов состоит из корпуса 1 с деками 2 и рядами контрмолотков 3 на внутренней поверхности и установленного в нем ротора 4 с дисками 5 и рядами молотков 6. На роторе 4 смонтирован цилиндрический кожух 7,укрепленный на дисках 5. Молотки 6 имеют каплевидную форму в поперечном сечении и устанавливаются рядами на дисках 5 ротора 4 посредством закрепленных в дисках 5 осей 8, сквозь кожух 7 молотки 6 проходят через имеющиеся в кожухе 7 отверстия.Для подачи измельченного материала - кормов в корпус 1 имеется транспортер 9 с плавающим барабаном 10, для выгрузки измельченного продукта предусмотрен щнек 1 1.При работе устройства поступающий потранспортеру 9 измельчаемый корм в корпусе 1 подвергается интенсивному силовому воздействию молотков 6 быстровращающегося ротора и контрмолотков 3 корпуса 1. Готовый продукт выгружается щнеком 11. При этом за счет обтекаемой формы как собственно ротора и из-за наличия цилиндрического на ней кожуха 7, так и молотков 6 ротора А, имеющих каплевидное поперечное сечение, существенно снижаются потери энергии ротора и на трение о воздух.1. Устройстио для измельчения кормов, содержащее корпус, ротор, на дисках которого закреплены молотки, деку с рядами контрмолотков,отличающееся тем, что, с целью снижения энергозатрат, ротор снабжен цилиндрическим кожухом, укрепленным на дисках коаксиально валу ротора, при этом в кожухе выполнены отверстия для молотков ротора.2. Устройство по п. 1, отличающееся тем,что молотки ротора выполнены каплевидной формы в поперечном сечении.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
МПК / Метки
МПК: B02C 13/04
Метки: устройство, кормов, измельчения
