Трубчатый концентратор.

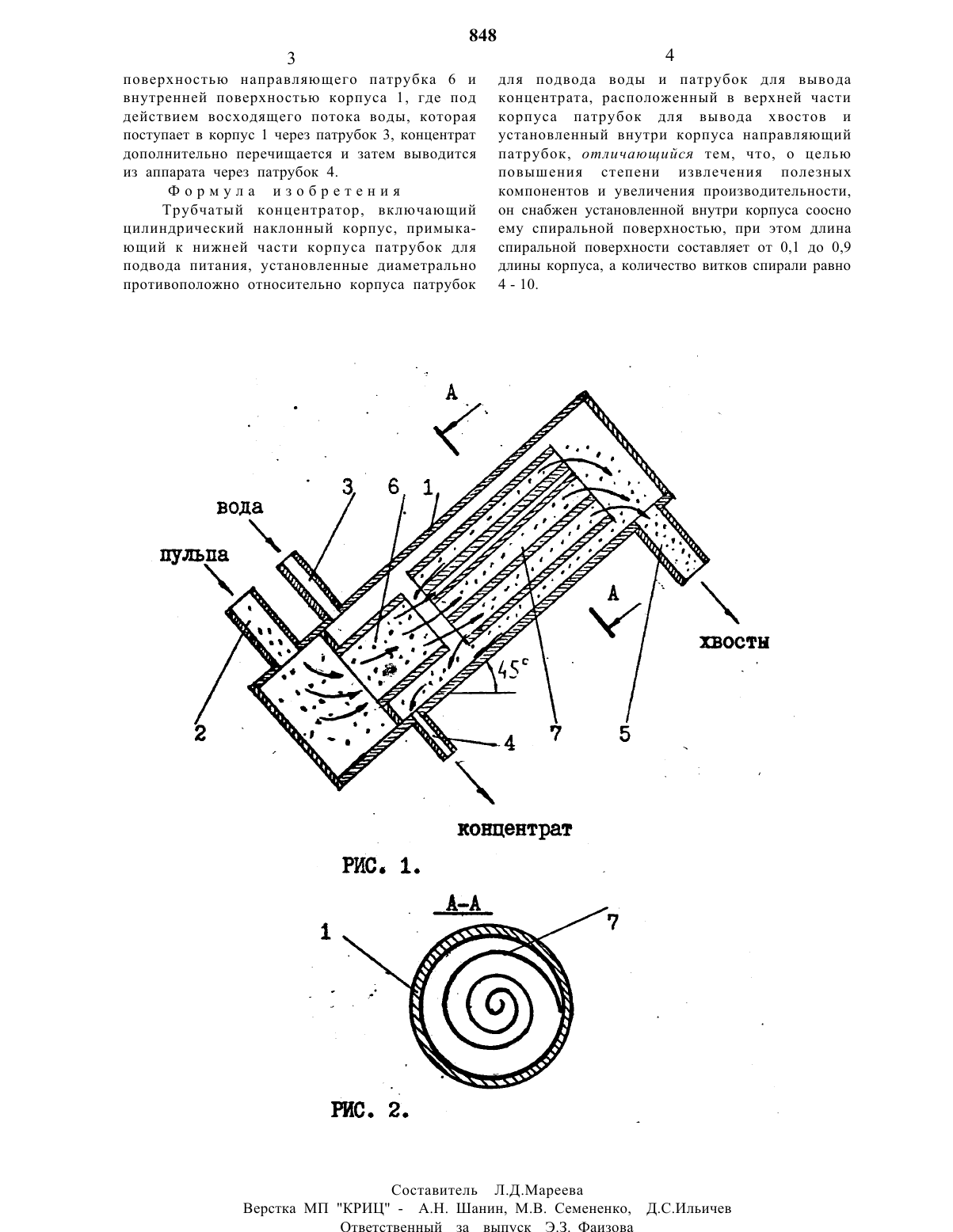

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Государственное научно-производственное объединение промышленной экологии (ГНПОПЭ) Казмеханобр(56) Авторское свидетельство СССР М 631455,кл. В 011 Э 21/00, 1977. Авторское свидетельство СССР М по заявке Не 4194940/03 от 04.01.87,кл. ВОЗВ 5/62, положительное решение от 23.07.87 г.(57) Изобретение относится к области обогащения полезных ископаемых и может быть использовано на обогатительных фабриках.Изобретение относится к области обогащения полезных ископаемых и может быть использовано на обогатительных фабриках.Целью настоящего изобретения являетсяПОВЫШСНИС СТСПСНИ ИЗВЛСЧСНИЯ ПОЛЕЗНЫХ ископаемых КОМПОНЕНТОВ И увеличение ПрОИЗВОДИТСЛЬНОСТИ.Изобретение поясняется чертежом, где на фиг.1 изображен разрез трубчатого концентратора, на фиг.2 изображено сечение А-А на фиг.1.Трубчатый концентратор включает цилиндрический наклонный корпус 1 и примыкающий в нижней части корпуса 1 патрубок 2 для подвода питания. Диаметрально противоположно относительно корпуса 1 установлены патрубок 3 для подвода воды и патрубок 4 для вывода концентрата. В верхней части корпуса 1 расположен патрубок 5 длив взвода хвостов. Внутри корпуса 1 установлен направляющий патрубок 6. ВнутриЦель изобретения - повышение степени извлечения полезных компонентов и увеличение производительности.Трубчатая концентратор включает цилиндрический наклонный корпус, примыкающий в нижней части корпуса патрубок для подвода питания, установленные диаметрально противоположно относительно корпуса патрубок для подвода воды и патрубок для вывода концентрата, расположенный в верхней части корпуса патрубок для вывода хвостов и установленный внутри корпуса направляющий патрубок. Он снабжен дополнительно установленной внутри корпуса соосно ему спиральной поверхностью. Длина спиральной поверхности состав-ляет от 0,1 до 0,9 длины корпуса, а количество витков спирали равно 4-10.корпуса соосно ему установлена спиральная поверхность 7. Длина спиральной поверхности 7 составляет от 0,1 до 0,9 длины корпуса. Количество витков спирали равно 4-10.Трубчатый концентратор работает следующим образом. Исходная пульпа поступает в корпус 1 по патрубку 2 и далее по направляющему патрубку 6. В процессе прохождения пульпы внутри корпуса 1 и между стенками спиральной поверхности 7 происходит выделение минеральных частиц полезных компонентов в пристенные слои, где эти минеральные частицы движутся против движения потока пульпы. У кромок спиральной поверхности 7 за счет срыва вихрей и образования вены турбулентности происходит перечищение продуктов разделения (у нижней кромки концентрата, у верхней кромки - хвостов обогащения). Затем концентрат поступает в кольцевую зону, образованную внешнейповерхностью направляющего патрубка 6 и внутренней поверхностью корпуса 1, где под действием восходящего потока воды, которая поступает в корпус 1 через патрубок 3, концентрат дополнительно перечищается и затем выводится из аппарата через патрубок 4.Трубчатый Концентратор, включающий цилиндрический наклонный корпус, примь 1 кающий к нижней части корпуса патрубок для подвода питания, установленные диаметрально противоположно относительно корпуса патрубокдля подвода воды и патрубок для вывода концентрата, расположенный в верхней части корпуса патрубок для вывода хвостов и установленный внутри корпуса направляющий патрубок, отличающийся тем, что, о Целью повышения степени извлечения полезных компонентов и увеличения производительности,он снабжен установленной внутри корпуса соосно ему спиральной поверхностью, при этом длина спиральной поверхности составляет от 0,1 до 0,9ДЛИНЫ корпуса, а КОЛИЧЕСТВО ВИТКОВ спирали равно 4 - 10.Составитель Верстка МП КРИЦ Л.Д.Мареева А.Н. Шанин, М.В. Семененко,Ответственный за выпуск Э.З. Фаизова
