Устройство для разделения материалов по плотности в воде, например дробленого аккумуляторного лома

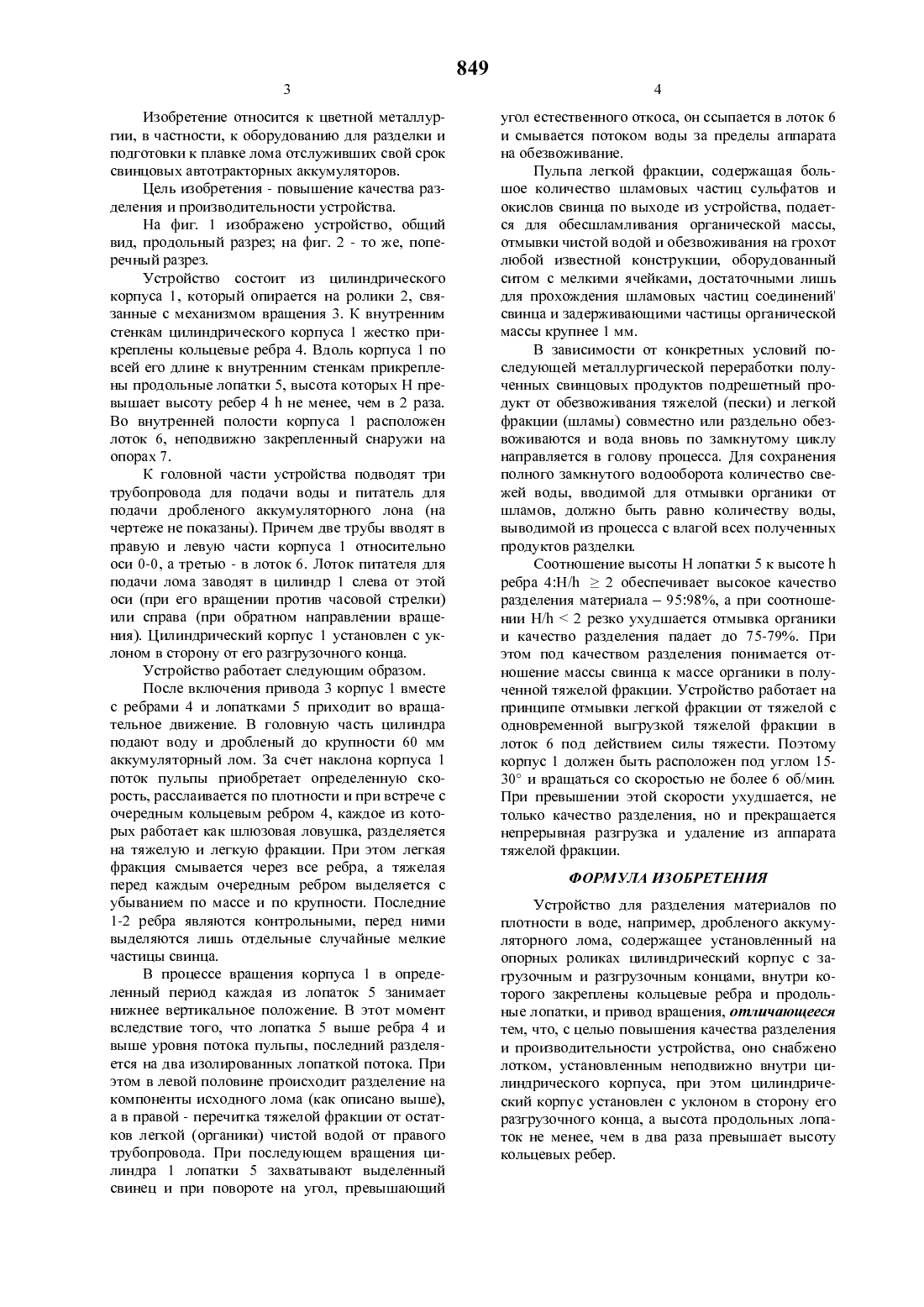

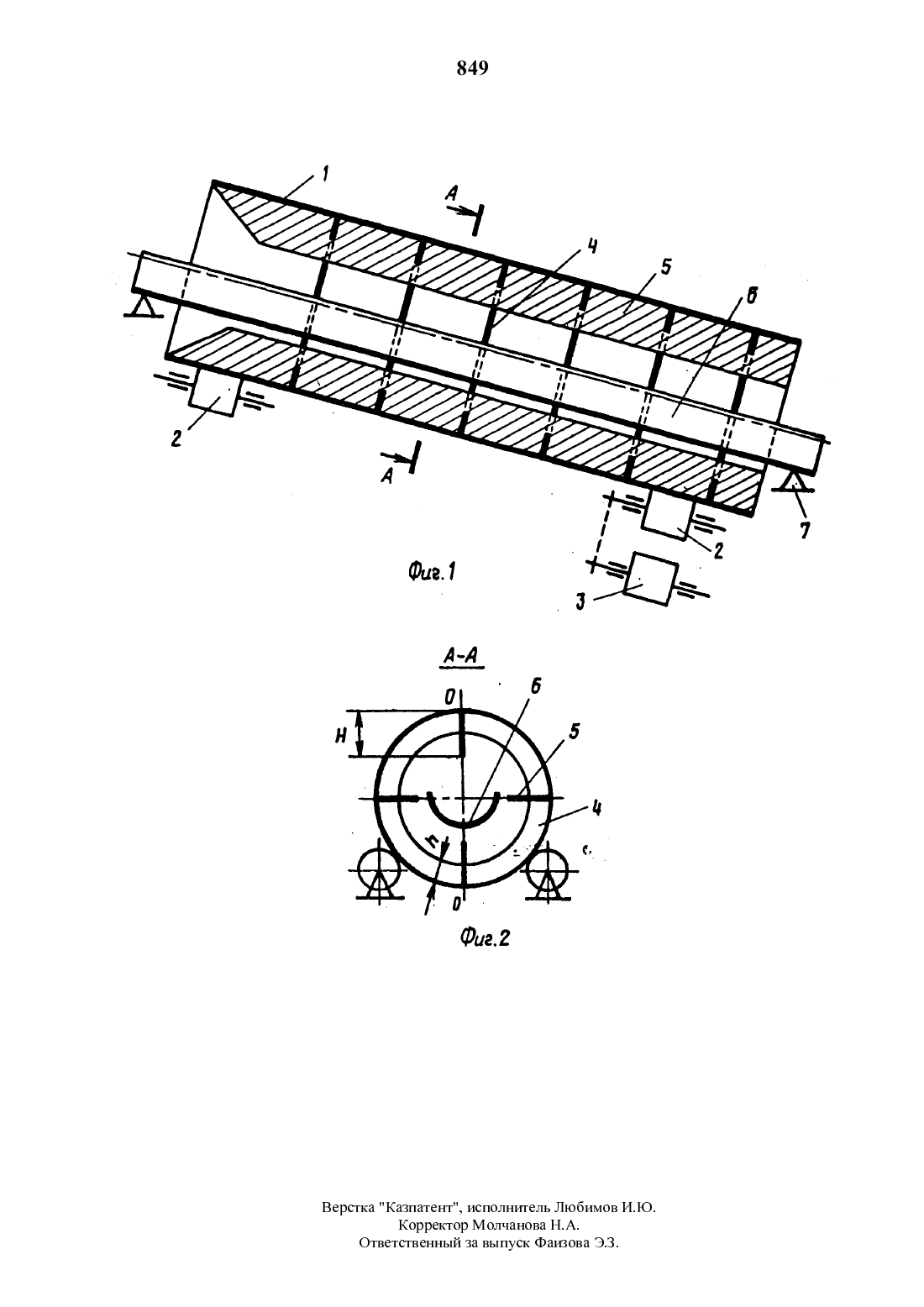

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Восточный научно-исследовательский горно-металлургический институт цветных металлов ВНИИцветмет(56) Патент США Не 3300043, кл. 209-10, опубл. 1967 Патент США Не 4347130, кл. В 03 В 5/56,опублик. 1982(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ МАТЕРИАЛОВ ПО ПЛОТНОСТИ В ВОДЕ,НАПРИМЕР, ДРОБЛЕНОГО АККУМУЛЯТОРНОГО ЛОМАразделения материалов по плотности в воде иметаллургии при переработке лома свинцовыхавтотракторных аккумуляторов. Цель изобретения - повышение качества разделения и производительности устройства. На опорных роликах 2,связанных с механизмом вращения 3, с уклоном в сторону разгрузочного конца установлен цилиндрический корпус (К) 1, к внутренним стенкам которого жестко прикреплены концевые ребра (Р) 4 и продольные лопатки 5. Высота последних не менее чем в два раза превышает высоту Р 4. Во внутренней полости К 1 расположен лоток 6, неподвижно закрепленный снаружи на опорах 7. К загрузочному концу К 1 подведены трубопроводы подачи воды и питатель подачи лома. При включении привода 3 К 1 с лопатками 5 и Р 4 начинает вращаться. Поток пульпы за счет наклона К 1 приобретает скорость и при встрече с Р 4 расслаивается. Легкая фракция смывается через Р 4,тяжелая - перед очередным Р 4 выделяется с убыванием по массе. Лопатки 5 захватывают выделенный свинец, последний при повороте лопаток 5 ссыпается в лоток 6 и выводится из устройства.Изобретение Относится к цветной металлургии, в частности, к оборудованию для разделки и подготовки к плавке лома отслуживших свой срок свинцовых автотракторных аккумуляторов.Цель изобретения - повышение качества разделения и производительности устройства.На фит. 1 изображено устройство, общий вид, продольный разрез на фиг. 2 - то же, поперечный разрез.Устройство состоит из цилиндрического корпуса 1, который опирается на ролики 2, связанные с механизмом вращения 3. К внутренним стенкам цилиндрического корпуса 1 жестко прикреплены кольцевые ребра 4. Вдоль корпуса 1 по всей его длине к внутренним стенкам прикреплены продольные лопатки 5, высота которых Н превыщает высоту ребер 4 11 не менее, чем в 2 раза. Во внутренней полости корпуса 1 расположен лоток 6, неподвижно закрепленный снаружи на опорах 7.К головной части устройства подводят три трубопровода для подачи воды и питатель для подачи дробленого аккумуляторного лона (на чертеже не показаны). Причем две трубы вводят в правую и левую части корпуса 1 относительно оси 0-0, а третью - в лоток 6. Лоток питателя для подачи лома заводят в цилиндр 1 слева от этой оси (при его вращении против часовой стрелки) или справа (при обратном направлении вращения). Цилиндрический корпус 1 установлен с уклоном в сторону от его разгрузочного конца.Устройство работает следующим образом.После включения привода 3 корпус 1 вместе с ребрами 4 и лопатками 5 приходит во вращательное движение. В головную часть цилиндра подают воду и дробленый до крупности 60 мм аккумуляторный лом. За счет наклона корпуса 1 поток пульпы приобретает определенную скорость, расслаивается по плотности и при встрече с очередным кольцевым ребром 4, каждое из которых работает как щлюзовая ловущка, разделяется на тяжелую и легкую фракции. При этом легкая фракция смывается через все ребра, а тяжелая перед каждым очередным ребром выделяется с убыванием по массе и по крупности. Последние 1-2 ребра являются контрольными, перед ними выделяются лищь отдельные случайные мелкие частицы свинца.В процессе вращения корпуса 1 в определенный период каждая из лопаток 5 занимает нижнее вертикальное положение. В этот момент вследствие того, что лопатка 5 выще ребра 4 и выще уровня потока пульпы, последний разделяется на два изолированных лопаткой потока. При этом в левой половине происходит разделение на компоненты исходного лома (как описано выще),а в правой - перечитка тяжелой фракции от остатков легкой (органики) чистой водой от правого трубопровода. При последующем вращения цилиндра 1 лопатки 5 захватывают выделенный свинец и при повороте на угол, превыщающийугол естественного откоса, он ссыпается в лоток 6 и смывается потоком воды за пределы аппарата на обезвоживание.Пульпа легкой фракции, содержащая больщое количество щламовых частиц сульфатов и окислов свинца по выходе из устройства, подается для обесщламливания органической массы,отмывки чистой водой и обезвоживания на грохот любой известной конструкции, оборудованный ситом с мелкими ячейками, достаточными лищь для прохождения щламовых частиц соединений свинца и задерживающими частицы органической массы крупнее 1 мм.В зависимости от конкретных условий последующей металлургической переработки полученных свинцовых продуктов подрещетный продукт от обезвоживания тяжелой (пески) и легкой фракции (щламы) совместно или раздельно обезвоживаются и вода вновь по замкнутому циклу направляется в голову процесса. Для сохранения полного замкнутого водооборота количество свежей воды, вводимой для отмывки органики от щламов, должно быть равно количеству воды,выводимой из процесса с влагой всех полученных продуктов разделки.Соотнощение высоты Н лопатки 5 к высоте 11 ребра 4 Н/11 2 2 обеспечивает высокое качество разделения материала 9598, а при соотнощении Н/11 2 резко ухудщается отмывка органики и качество разделения падает до 75-79. При этом под качеством разделения понимается отнощение массы свинца к массе органики в полученной тяжелой фракции. Устройство работает на принципе отмывки легкой фракции от тяжелой с одновременной выгрузкой тяжелой фракции в лоток 6 под действием силы тяжести. Поэтому корпус 1 должен быть расположен под углом 1530 и вращаться со скоростью не более 6 об/мин. При превыщении этой скорости ухудщается, не только качество разделения, но и прекращается непрерывная разгрузка и удаление из аппарата тяжелой фракции.Устройство для разделения материалов по плотности в воде, например, дробленого аккумуляторного лома, содержащее установленный на опорных роликах цилиндрический корпус с загрузочньпи и разгрузочным концами, внутри которого закреплены кольцевые ребра и продольные лопатки, и привод вращения, отличающееся тем, что, с целью повыщения качества разделения и производительности устройства, оно снабжено лотком, установленным неподвижно внутри цилиндрического корпуса, при этом цилиндрический корпус установлен с уклоном в сторону его разгрузочного конца, а высота продольных лопаток не менее, чем в два раза превыщает высоту кольцевых ребер.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за вы Фаизова Э.3.
