Погрузчик – раздатчик кормов

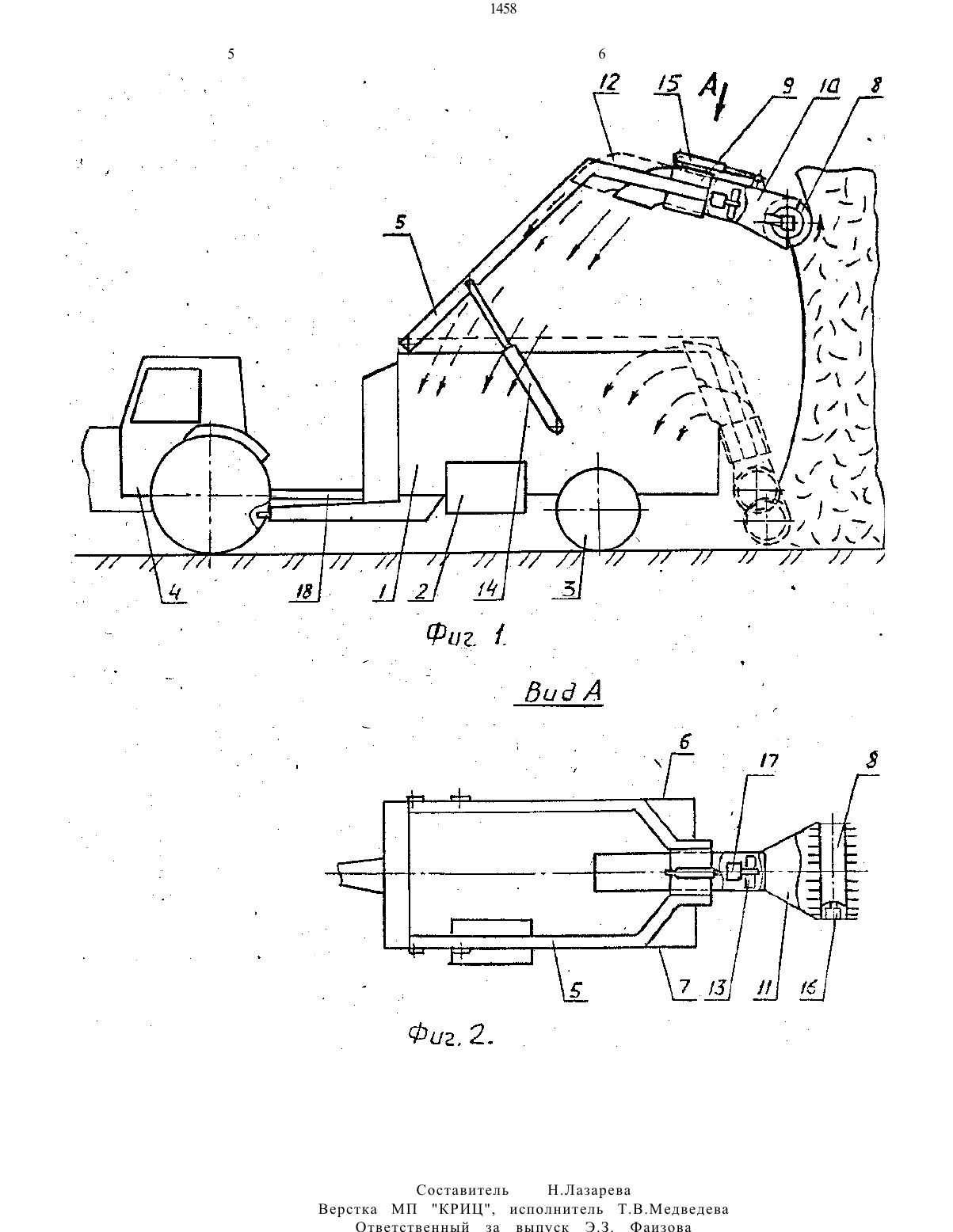

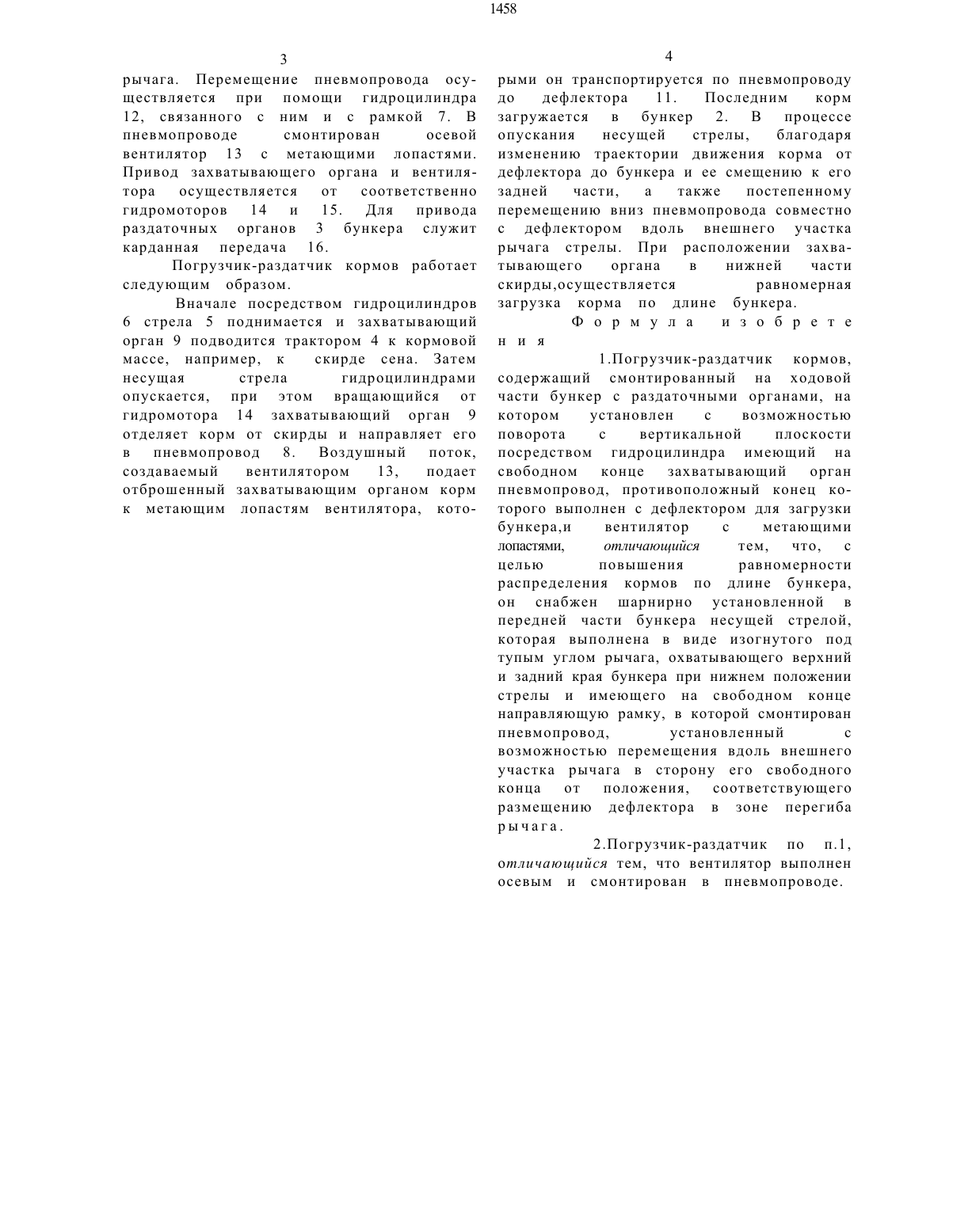

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Мг 151033, Мкл. А 011 Э 87/10, 1961. Авторское свидетельство СССР М 167392,Мкл. А 01 В 87/10, 1963.Цель изобретения - повышение равномерности распределения кормов по длине бункера.2 смонтированный на ходовой Части бункерС раздаточными органами, на КОТОРОМ УСТЗНОВЛЕН С ВОЗМОЖНОСТЬЮ поворота С ВЕрТИКЗЛЬНОЙ ПЛОСКОСТИ ПОСРЕДСТВОМ ГИДроцилиндра, ИМЕЮЩИЙ на СВОбОДНОМ КОНЦЕ ЗЗХВЗТЫВЗЮЩИЙ орган ПНЕВМОПРОВОД, ПрОТИВОПОЛОЖНЫЙ КОНЕЦ КОТОРОГО ВЫПОЛНЕН Сдефлектором для загрузки бункера, и вентилятор с метающими лопастями. Погрузчик-раздатчик снабжен Шарнирноустановленной в передней части бункера несущей стрелой, которая выполнена в виде изогнутого под тупым углом рычага,охватывающего верхний и задний края бункера при нижнем положении стрелы и имеющего на свободном конце направляющую рамку, в которой смонтирован пневмопровод, установленный с возможностьюПЕрЕМЕЩЕНИЯ ВДОЛЬ ВНЕШНЕГО участка В СТОРОНУ ЕГО СВОООДНОГО конца ОТ ПОЛОЖЕНИЯ, соответствующего размещению дефлектора в зоне перегиба рычага.Вентилятор выполнен осевым и смонтирован в пневмопроводе.Цель изобретения - повышение равномерности распределения кормов по длине бункера.На фиг.1 схематично изображен погрузчик-раздатчик кормов, общий вид на фиг.2 - то же, вид А на фиг.1.Погрузчик-раздатчик кормов содержит смонтированный на ходовой части1 открытый сверху бункер 2 с раздаточнымиорганами 3. Бункер опирается передней частью на прицепное устройство трактора 4. В передней части бункера Шарнирно установлена несущая стрела 5,поворачиваемая в вертикальной плоскости от гидроцилиндров 6 и выполненная в виде изогнутого под тупым углом рычага,охватывающего верхний и задний края бункера при нижнем положении стрелы. На свободном конце рычага закреплена направляющая рамка 7, в которой смонтирован пневмопровод 8 с захватывающим органом 9 в его раструбе 10 и с дефлектором 11 для загрузки бункера. Пневмопровод установлен в рамке с возможностью перемещения вдоль внешнего участка рычага в сторону его свободного конца от положения, соответствующего размещению дефлектора в зоне перегибарычага. Перемещение пневмопровода ществляется при помощи гидроцилиндра 12, связанного с ним и с рамкой 7. В пневмопроводе смонтирован осевой вентилятор 13 с метающими лопастями. Привод захватывающего органа и вентиля осу тора осуществляется от соответственно гидромоторов 14 и 15. Для привода раздаточных органов 3 бункера служит карданная передача 16.Погрузчик-раздатчик кормов работает следующим образом.Вначале посредством гидроцилиндров 6 стрела 5 поднимается и захватывающий орган 9 подводится трактором 4 к кормовой массе, например, к скирде сена. Затем несущая стрела гидроцилиндрами опускается, при этом вращающийся от гидромотора 14 захватывающий орган 9 отделяет корм от скирды и направляет его в пневмопровод 8. Воздушный поток,создаваемый вентилятором 13, подает отброшенный захватывающим органом корм к метающим лопастям вентилятора, кото 1458рыми он транспортируется по пневмопроводу до дефлектора 11. Последним корм загружается в бункер 2. В процессе опускания несущей стрелы, благодаря изменению траектории движения корма от дефлектора до бункера и ее смещению к его задней части, а также постепенному перемещению вниз пневмопровода совместно с дефлектором вдоль внешнего участка рычага стрелы. При расположении захватывающего органа в нижней части скирды,осуществляется равномерная загрузка корма по длине бункера. Формула изобрете н и я 1.Погрузчик-раздатчик кормов,содержащий смонтированный на ходовой части бункер с раздаточными органами, на котором установлен с возможностью поворота с вертикальной плоскости посредством гидроцилиндра имеющий на свободном конце захватывающий орган пневмопровод, противоположный конец которого выполнен с дефлектором для загрузки бункера,и вентилятор с метающими лопастями, отличающийся т ем, что , с целью повышения равномерности распределения кормов по длине бункера,он снабжен шарнирно установленной в передней части бункера несущей стрелой,которая выполнена в виде изогнутого под тупым углом рычага, охватывающего верхний и задний края бункера при нижнем положении стрелы и имеющего на свободном конце направляющую рамку, в которой смонтирован пневмопровод, установленный с возможностью перемещения вдоль внешнего участка рычага в сторону его свободногоконца от положения, соответствующего размещению дефлектора в зоне перегиба рычага.2.Погрузчик-раздатчик по п.1,отличающийся тем, что вентилятор выполнен осевым и смонтирован в пневмопроводе.Верстка МП КРИЦ, Исполнитель Т.В.Медведева Ответственный за выпчск 9.3. Фаизова
