Орудие для образования валков

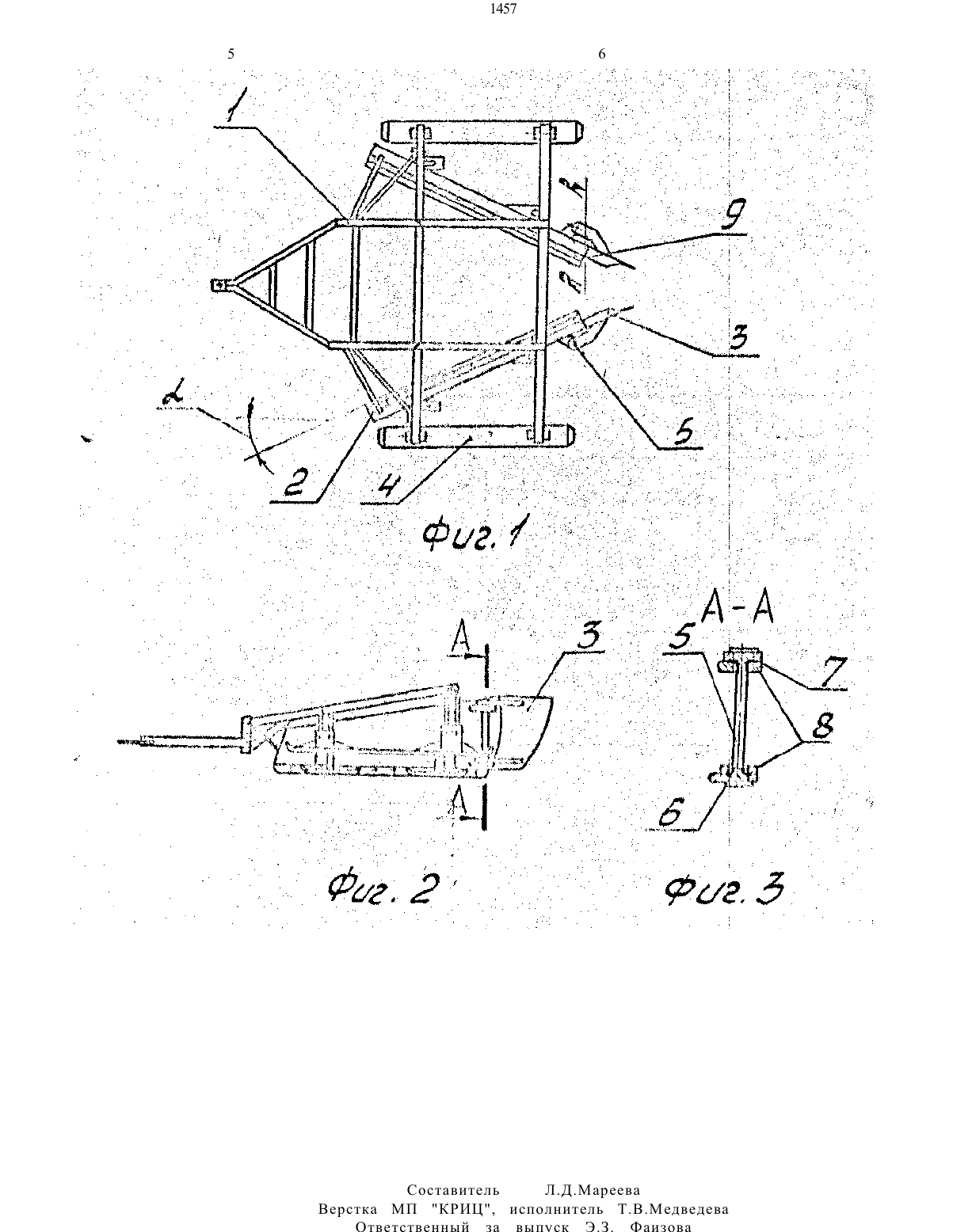

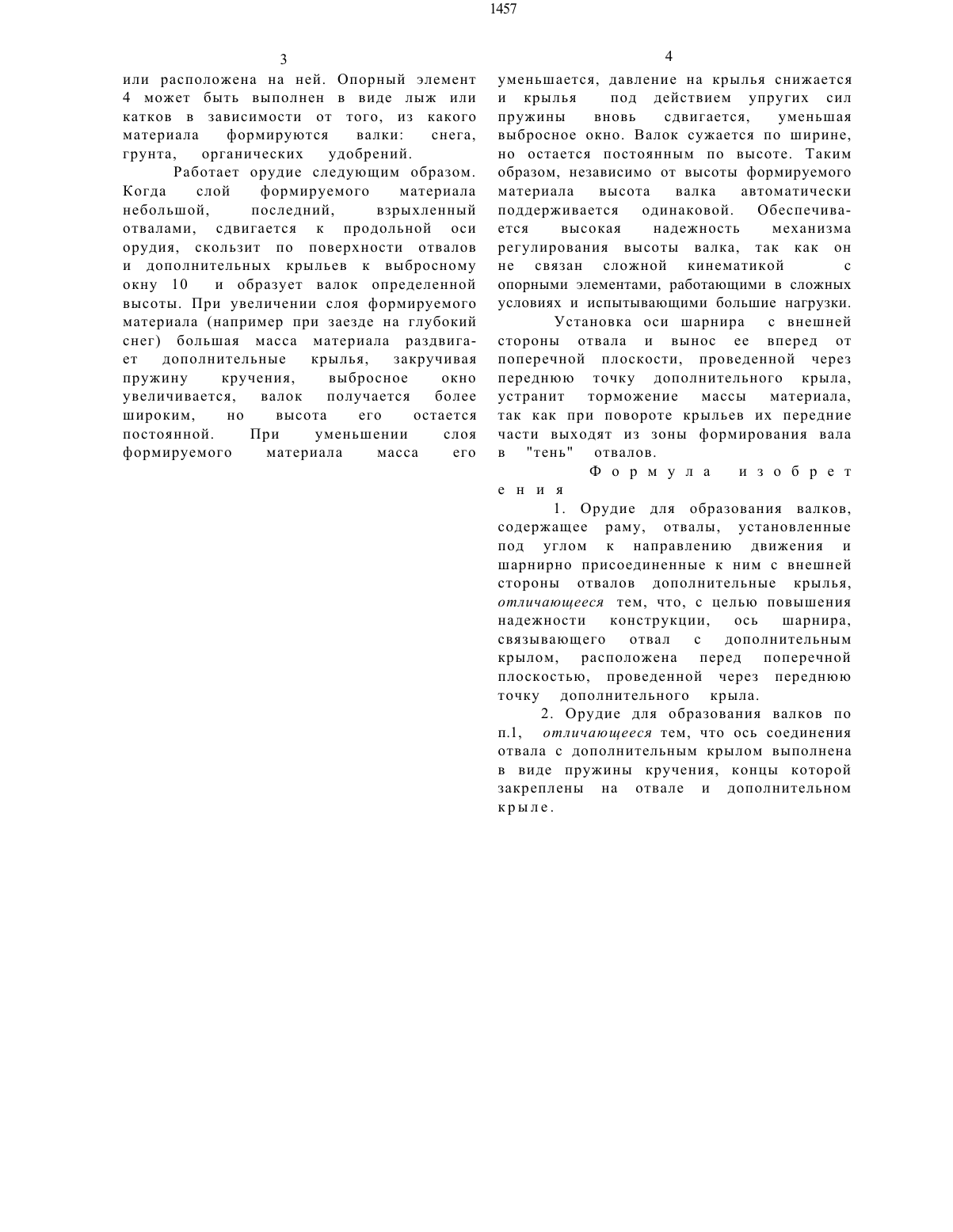

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Мг 259507, кл.А 01 В 13/00, 1968 г.(54) ОРУДИЕ ДЛЯ ОБРАЗОВАНИЯ ВАЛКОВСЕЛЬСКОХОЗЯЙСТВЕННОГО И ДОРОЖНОГО маши 2 НОСТрОЕНИЯ И МОЖЕТ бЫТЬ ИСПОЛЬЗОВЗНО ДЛЯобразования валков из снега, грунта и органических удобрений. Цель изобретения надежности конструкции. Орудие для образования валков содержит раму, отвалы, установленные под углом К направлению движения и шарнирно присоединенные к ним с внешней стороны отвалов дополнительные крылья. Ось шарнира, связывающего отвал с дополнительным крылом, расположена перед поперечной плоскостью, проведенной через переднюю точку дополнительного крыла.ОСЬ СОЕДИНЕНИЯ отвала С ДОПОЛНИТЕЛЬНЫМ КРЫЛОМ выполнена В ВИДЕ ПруЖИНЫ КруЧЕНИЯ, концы которой закреплены на отвале и дополнительном крыле.машиностроения и может быть использовано для образования валков из снега, грунта к органических удобрений. Цель изобретения надежности конструкции. Поставленная Цель достигается тем,что в орудии для образования валков,содержащем раму, отвалы, установленные под углом к направлению движения и шарнирно присоединенные к ним с внешней стороны отвалов дополнительные крылья,согласно изобретению, ось шарнира, связывающего отвал с дополнительным крылом,расположена перед поперечной плоскостью,проведенной через переднюю точку дополнительного крыла. Кроме того, ПОВЫШЕНИЕС ДОПОЛНИТЕЛЬНЫМ КрЫЛОМ выполнена В ВИДЕпружины кручения, конЦы которой закреплены на отвале и дополнительном крыле.На фиг.1 изображено предлагаемое орудие для образования валков, вид в планеНа фиг.2 - то же, вид сбоку На фиг.3 - сечение по А-А на фиг.2Орудие содержит раму 1,установленные под углом 1. к направлению движения отвалы 2, каждый на которых имеет шарнирно присоединенноедополнительное крыло 3 и опорные элементы 4. Ось 5, соединяющая отвал 2 с дополнительным крылом 3, выполнена в виде пружины кручения, один конец которой 6 закреплен на отвале 2, а другой 7 на дополнительном крыле 3. Ось 5 установленашарнирно в кронштейнах 8 с внешней стороны отвала 2 перед поперечной плоскостью 11-11, проведенной черезили расположена на ней. Опорный элемент 4 может быть выполнен в виде лыж или катков в зависимости от того, из какого материала формируются валки снега,грунта, органических удобрений. Работает орудие следующим образом. Когда слой формируемого материала небольшой, последний, взрыхленный отвалами, сдвигается к продольной оси орудия, скользит по поверхности отвалов и дополнительных крыльев к выбросному окну 10 и образует валок определенной высоты. При увеличении слоя формируемого материала (например при заезде на глубокийснег) большая масса материала раздвигает дополнительные крылья, закручивая пружину кручения, выбросное окно увеличивается, валок получается более широким, но высота его остается постоянной. При уменьшении слоя формируемого материала масса его4 уменьшается, давление на крылья снижается и крылья под действием упругих сил пружины вновь сдвигается, уменьшаявыбросное окно. Валок сужается по ширине,но остается постоянным по высоте. Таким образом, независимо от высоты формируемого материала высота валка автоматически поддерживается одинаковой. Обеспечивается высокая надежность механизма регулирования высоты валка, так как он Не связан сложной кинематикой с опорными элементами, работающими в сложных условиях и испь 1 ть 1 вающими большие нагрузки.Установка оси шарнира с внешней стороны отвала и вынос ее вперед от поперечной плоскости, проведенной через переднюю точку дополнительного крыла,устранит торможение массы материала,так как при повороте крыльев их передние части выходят из зоны формирования вала в тень отвалов.1. Орудие для образования валков,содержащее раму, отвалы, установленные под углом к направлению движения ишарнирно присоединенные к ним с внешней стороны отвалов дополнительные крылья,отличающееся тем, что, с Целью повышения надежности конструкции, ось шарнира,связывающего отвал с дополнительным крылом, расположена перед поперечной плоскостью, проведенной через переднюю точку дополнительного крыла.2. Орудие для образования валков по п.1, отличающееся тем, что ось соединения отвала с дополнительным крылом выполнена в виде пружины кручения, концы которой закреплены на отвале и дополнительном крыле.Верстка МП КРИЦ, Исполнитель Т.В.Медведева Ответственный за выпчск 9.3. Фаизова
