Способ образования вертикальной выработки в закладочном массиве

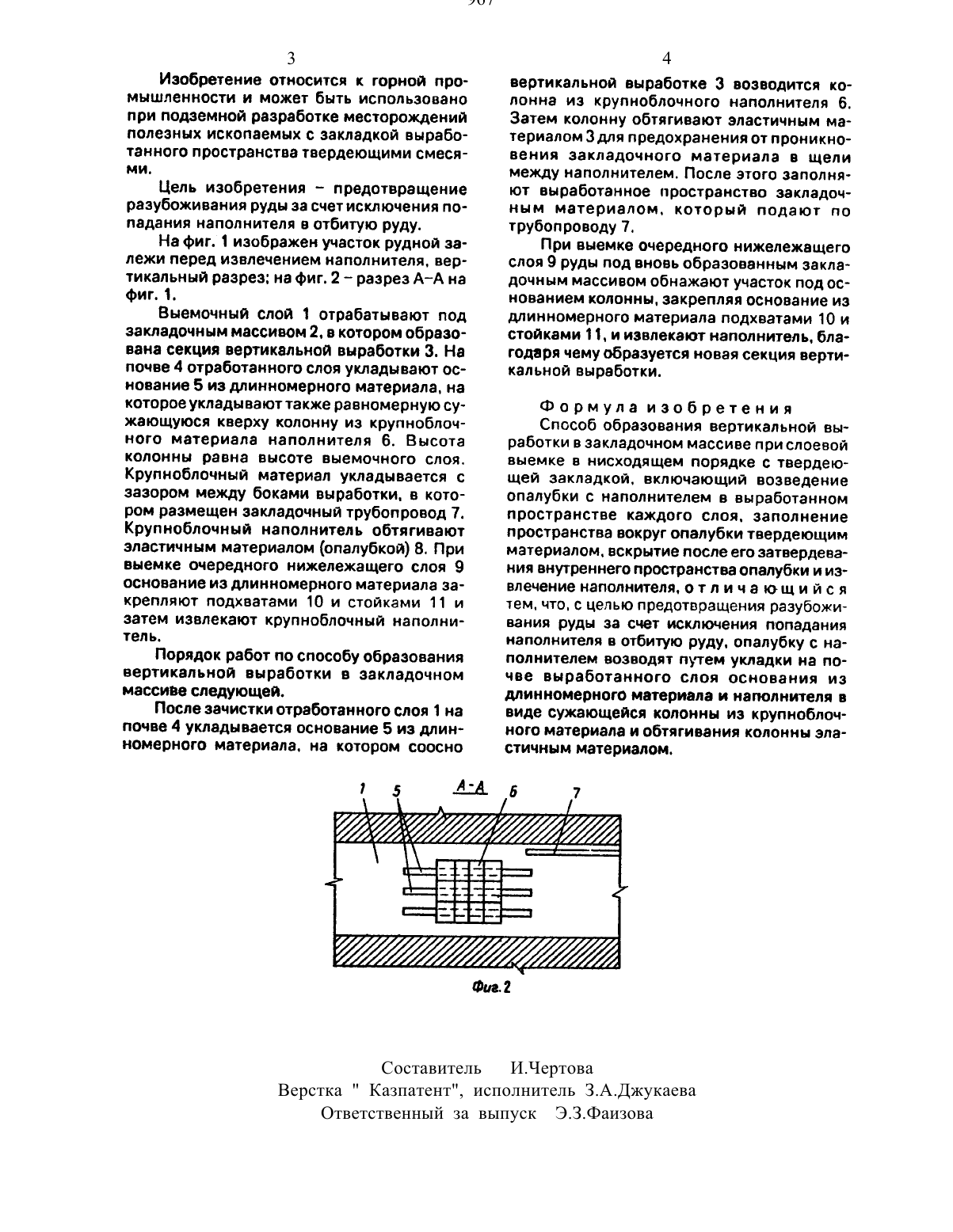

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНГОРНО-МСТЗЛЛУРГИЧССКИЙ ИНСТИТУТ ЦВСТНЪТХ металлов ВНИИЦветмет(54) СПОСОБ ОБРАЗОВАНИЯ ВЕРТИКАЛЬНОЙ ВЫРАБОТКИ В ЗАКЛАДОЧНОМ МАССИВЕ(57) Изобретение относится к горной промти и м.б. использовано при подземной разработке месторождений полезных ископаемых с закладкой выработанного пространства теердеющими смесями. Цель изобретения предотвращение разубожи РЕСПУБЛИКА КАЗАХСТАНвания руды за счет исключения попадания наполнителя в отбойную руду. При осуществлении способа образования вертикальной вы работки в закладочном массиве в выработанном пространстве каждого слоя производят возведение опалубки с наполнителем(Н). Возводят опалубку с Н путем укладки на почве 4 выработанного слоя основания из длинномерного материала. на котором укладывается равномерно сужающаяся колонна б из крупноблочного материала. Высота колонны 6 равна высоте выемочного слоя. колонну 6 обтягивают эластичным материалом (опалубкой) 8. После этого по трубопроводу подают эакладочный материал и заполняют им выработанное пространство. При выемке очередного нижележащего слоя 9 основание из длинномерного материала закрепляют подхватами 10 и стойками 11 и затем извлекают крупноблочный наполнитель. 2 ил.Изобретение относится к горной промышленности и может быть использовано при подземной разработке месторождений полезных ископаемых с закладкой выработанного пространства твердеющими смесями.Цель изобретения предотвращение разубоживания руды за счет исключения попадания наполнителя е отбитую руду.На фиг. 1 изображен участок рудной залежи перед извлечением наполнителя. вертикальный разрез на фиг. 2 разрез А-А на фиг. 1.Выемочный слой 1 отрабатывают под закладочным массивом 2. е котором образована секция вертикальной выработки 3. На почве 4 отработанного слоя укладывают основание 5 из длинномерного материала. на которое укладывают также равномерную сужающуюся кверху колонну из крупноблочного материала наполнителя 6. Высота колонны равна высоте выемочного слоя. Крупноблочный материал укладывается с зазором между боками выработки. в котором размещен закладочный трубопровод 7. Крупноблочный наполнитель обтягивают эластичным материалом (опалубкой) 8. При выемке очередного нижележащего слоя 9 основание из длинномерного материала закрепляют подхватами 10 и стойками 11 и затем извлекают крупноблочный наполнитель.Порядок работ по способу образования вертикальной выработки в закладочном массиве следующей.После зачистки отработанного слоя 1 на почве 4 укладывается основание 5 из длинномерного материала. на котором соосновертикальной выработке 3 возводится колонна из крупноблочного наполнителя 6. Затем колонну обтягивают эластичным материалом 3 для предохранения от проникновения закладочного материала в щели между наполнителем. После этого заполняют выработанное пространство закладочным материалом. который подают по трубопроводу 7.При выемке очередного нижележащего слоя 9 руды под вновь образованным закладочным массивом обнажают участок под основанием колонны. закрепляя основание из длинномерного материала подхватами 10 и стойками 1 1. и извлекают наполнитель. благодаря чему образуется новая секция вертикальной выработки.Способ образования вертикальной выработки в закладочном массиве при слоевой выемке в нисходящем порядке с твердеющей закладкой, включающий возведение опалубки с наполнителем в выработанном пространстве каждого слоя. заполнение пространства вокруг опалубки твердеющим материалом. вскрытие после его затвердевания внутреннего пространства опалубки и извлечение наполнителя. о т л и ч а ющ и и с я тем. что. с цепью предотвращения разубоживания руды за счет исключения попадания наполнителя в отбитую руду. опалубку с наполнителем возводят путем укладки на почве выработанного слоя основания из длинномерного материала и наполнителя в виде сужающейся колонны из крупноблочного материала и обтягивания колонны эластичным материалом.Верстка Казпатент, Исполнитель 3.А.Джукаева Ответственный за выпуск Э.З.ФаИ 3 ова
