Семяуборочная машина

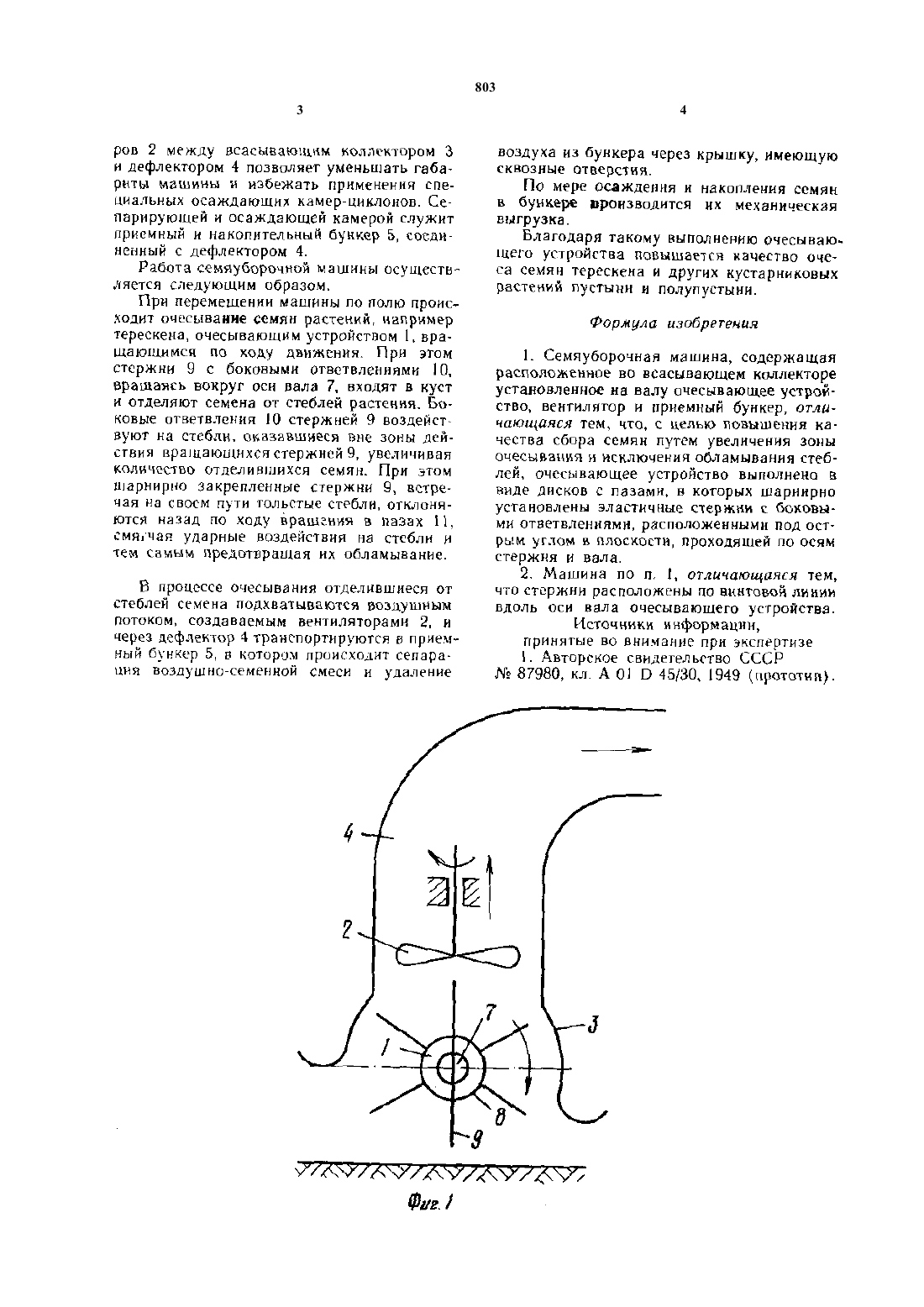

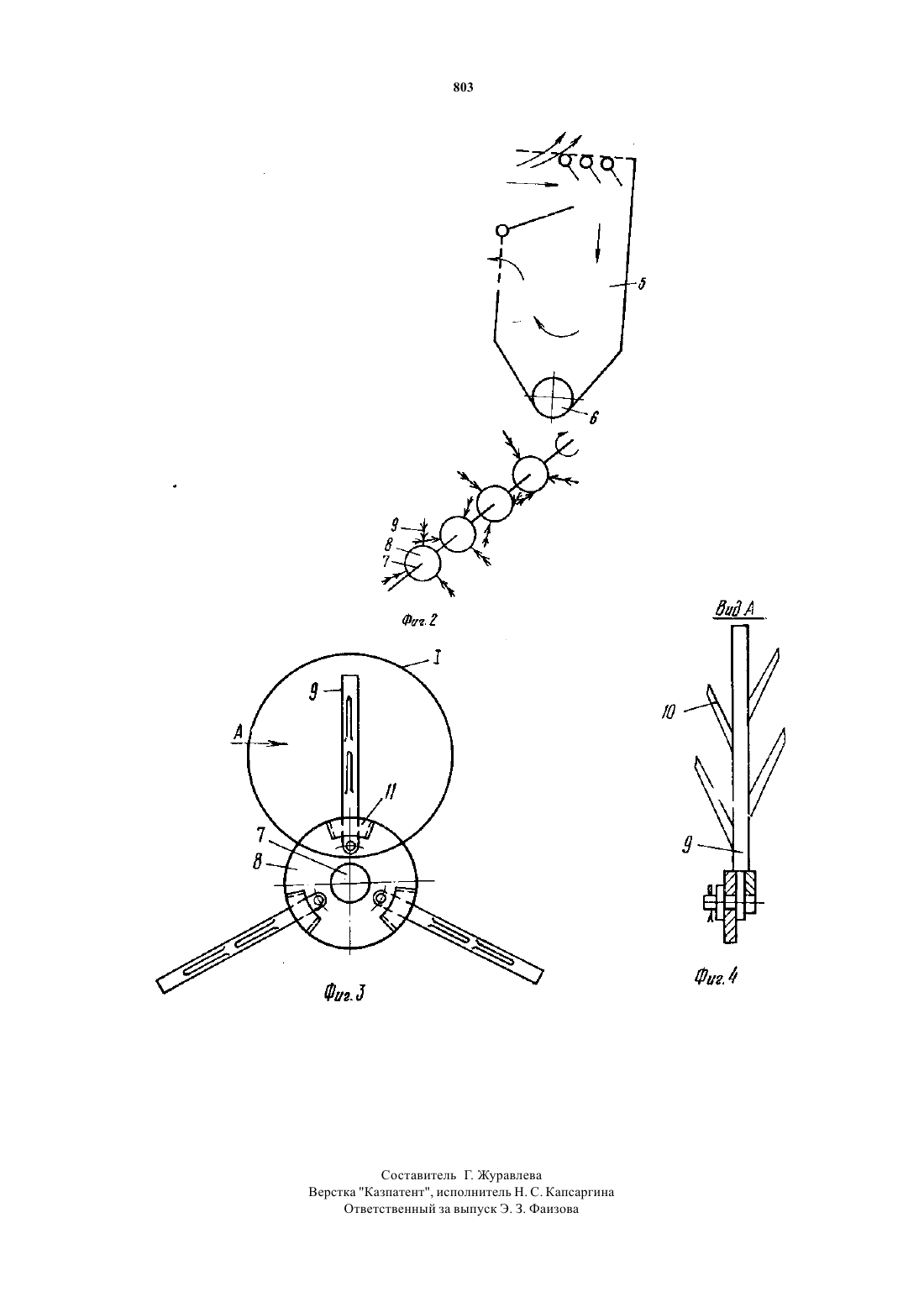

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНьмоирегенис относится к селвснохозяиственттому машиностроению. а именно к устройствам машин для очеса семян на корню.Известна семяуборочнан машина. содержащая расположенное во всасыванлнетт коллекторе, установленное на валу очесываюлтее устройство, вентилятор н приемный бункер .Недостатком известного устройстве являются большие потерн семян. так как оно позволяет очесынать кустарниковые растения только с наружной стороны и не исключает обламываиие и наматывание растений на битерьт.Цель данного изобретения и- повышение качества сбора семян путем увеличения зоны очесывания н исключения обламывания стеблей.Это Достигается тем. что очесывающее устройство выполнено в виде дисков с пазами, в которых шарнирно установлены эластичные стержни с боковыми ответвлениями,расположенными под острым утлом в плоскости, проходящей по осям стержня и вала,при этом стержни расположены по винто ВОЙ ЛИНИИ Вдоль оси вала очесывающего устроиства.На фиг. 1 изображена семяуборгл-лиан машина на фиг. чочесыааюшее уст ство на фиг. 31 иск со стержнями фиг. 4 стержень с боковыми ответвлшаин ни, энд А фиг. 3.Семяуборочная машина содержит м. . вакшшее устройство 1, блок осевых выпили торов 2. всасывающий коллектор 3, шфлгв тор 4, приемный бункер 5 с выгрузныч д. аройством бочесываъощее устройство 1. усы новленное на валу 7, включает дискина которых закреплены очесывающие стержни Н,изготовленные из эластичного материала 15.стержнях 9 установлены боковые ответам. ння 10, расположенные под острым углы ь. стержню 9 в плоскости, проходящей по осн-ц стержня 9 и вала 7. Стержни 9 ШарННрНс установлены в пазах 11 диска 8, ограничиваюшнх перемещение их по ходу вращения и расположены по винтовой линии вдоль оси вала 7.Очесывающее устройство расположено в нижней части всасывающего коллектора в продолжение которого является кожухом для вентиляторов 2 и одновременно соедини тельным звеном всасывающего коллектора а с дефлектором 4. Расположение вентилято Эров 2 между всасывающим коллектором 3 и дефлектором 4 позволяет уменьшать габариты машины и избежать применения специальных осаждающих камерциклонов. Сепарнрующей и осаждающей камерой служит приемный н накопительный бункер 5, соединенный с дефлекторов 4.Работа семяуборочной машины осуцьестнляется следующим образом.При перемещении машины по полю происходит очесывание семян растений, например терескеиа, очесывающнм устройством 1, вращающимся по ходу движения. При этом стержни 9 с боковыми ответвлениями 10,вращаясь вокруг оси вала 7, входят в куст и отделяют семена от стеблей растения. Боковые ответвления 0 стержней 9 воздейст вуют на стебли, оказавшиеся вне зоны дсйствия вращающихся стержней 9, увеличивая количество отделившикся семян. При этом шарнирно закрепленные стержни 9, встречая на своем пути тольстыс стебли, отклоняются назад по ходу вращения в пазах Н,смягчая ударные воздействия на стебли и тем самым предотвращая их обламывание.В процессе очесывання отделившиеся от стеблей семена подхватываются воздушным потоком, создаваемым вентиляторами 2. и через дефлектор 4 транспортируются в приемный бункер 5, в котором происходит сепарапня воздушноьсемеглной смеси и удалениевоздуха из бункера через крышку, имеющую сквозные отверстия.По мере осаждения и накопления семян В бункере ЛРОНЗВОДНТСЯ ИХ МЕХЭННЧЕСКЗЯ выгрузка.Благодаря такому выполнению очесываюь ЦЕГО УСТрОЙСТВЭ ПОВЫШЗЕТСЯ КЗЧЕСТВО ОЧЕ са семян терескеиа и других кустарниковых растении пустыни и полупустыни.1. Семяуборочнвя машина, содержащая расположенное во всасывающем коллекторе установленное на валу очесываюшее устройство, вентилятор и приемный бункер, отличающаяся тем, что. с целью повышения качества сбора семян путем увеличения зоны очесывания и исключения обламывання стеблей, очссывающее устройство выполнено в виде дисков с пазами, в которых шарннрно установлены эластичные стержни с боковыми ответвлениями, расположенными под острым углом в плоскости, проходящей по осям стержня и вала.2. Машина по п. 1. отличающаяся тем,что стержни расположены по винтовой линии вдоль оси вала очесывающего устройства.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Не 87980, кл. А 01 Э 4580, 1949 (прототип).Составитель Г Журавлева Верстка Казпатент, исполнитель Н. С. Капсаргина Ответственный за выпуск Э. З. Фаизова
