Газоструйная машина для очистки искусственного покрытия от снега, влаги и пыли

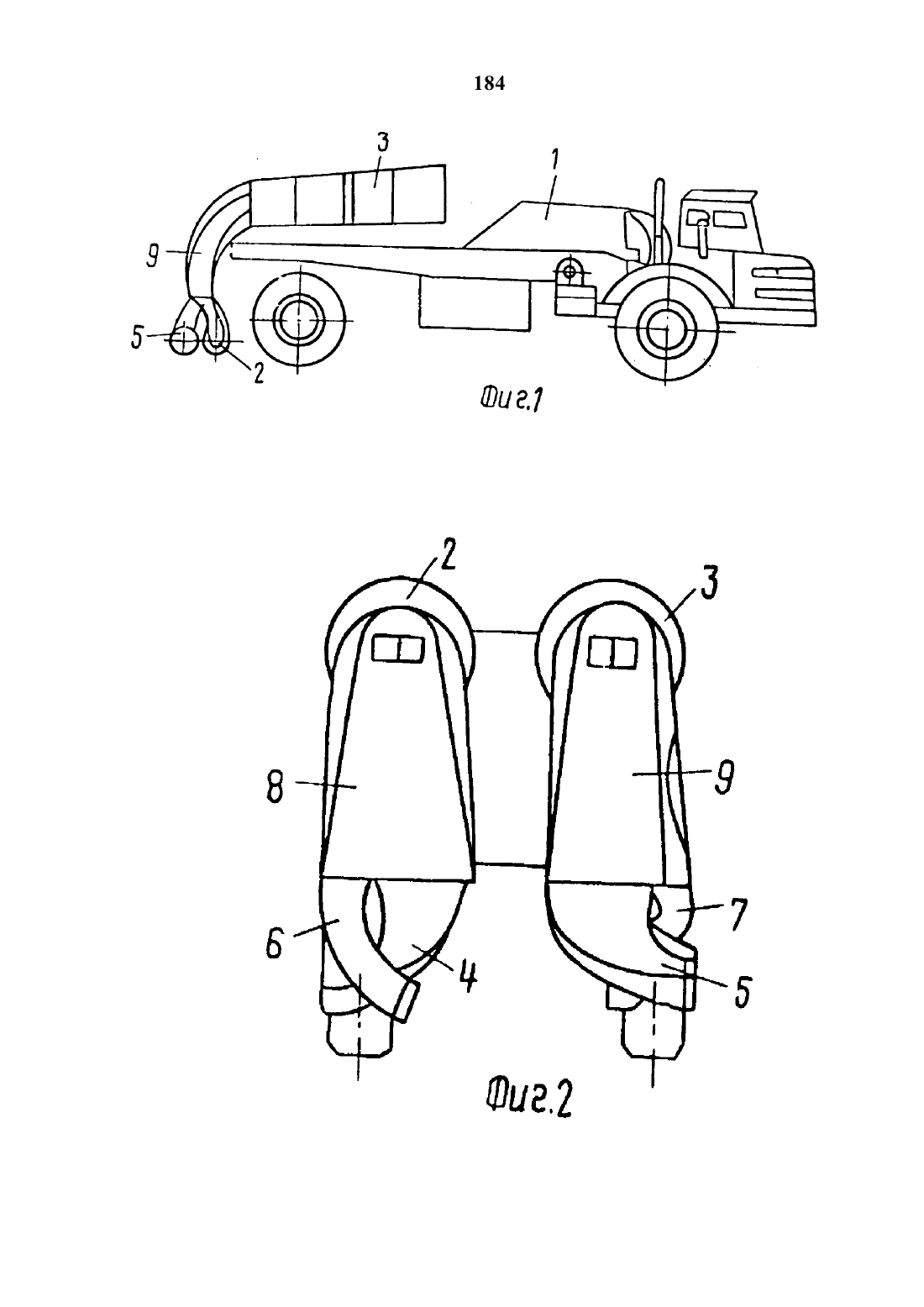

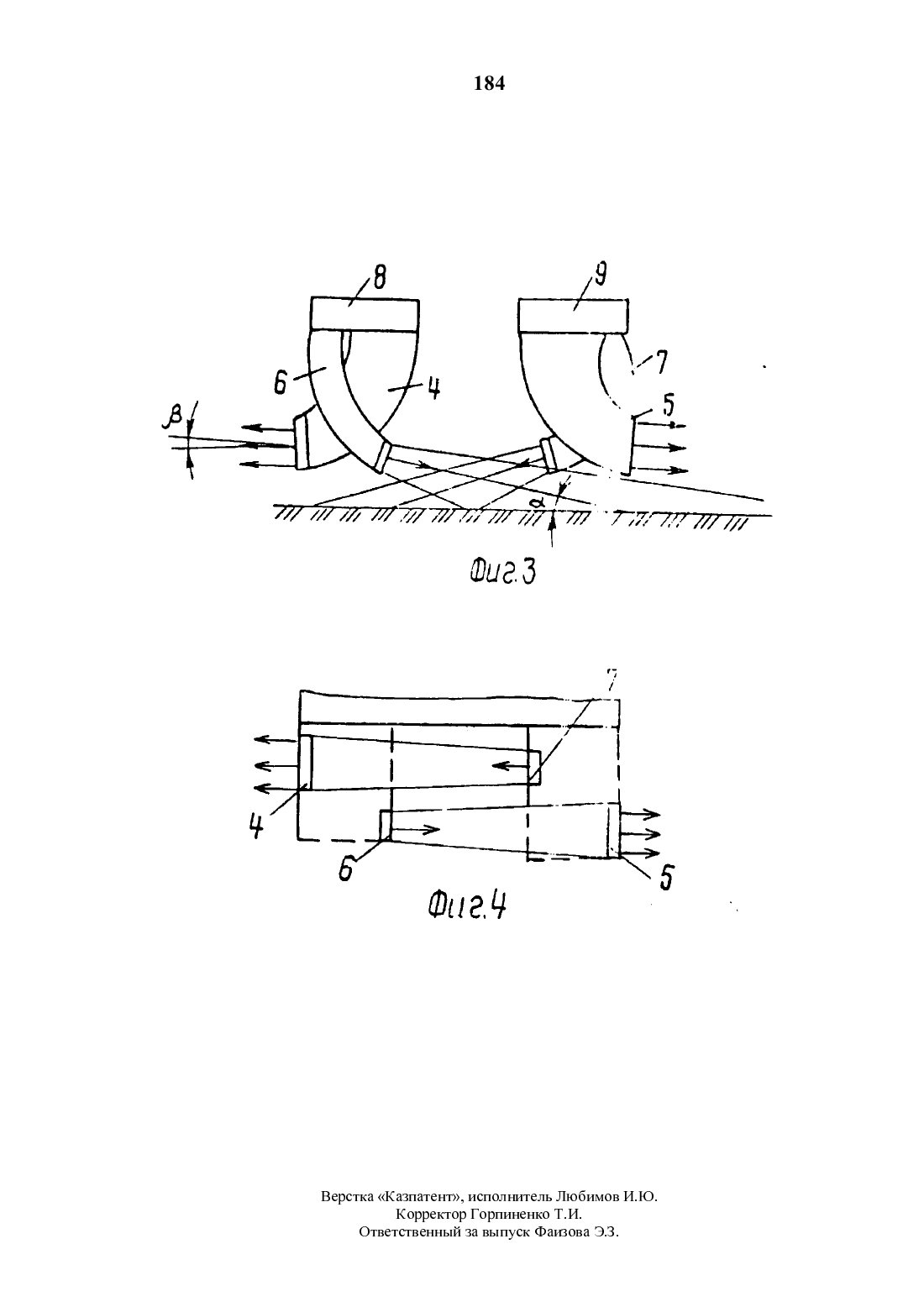

(54) ГАЗОСТРУЙНАЯ МАШИНА для очиСТКИ ИСКУССТВЕННЫХ ПОКРЫТИЙ ОТ СНЕГА, ВЛАГИ И ПЫЛИ(57) Изобретение относится к транспортным средствам, в частности, к машинам для очистки аэродромов от снега, влаги и пыли. Цель изобре тения - повышение эффективности. Газоструйная машина для очистки искусственных покрытий от снега, влаги и пыли содержит установленные на транспортном шасси газоподающие устройства,включающие турбореактивные двигатели с газоотводными трактами, разветвляющимися на два сопла с различными площадями выходных отверстий, ориентированных отверстиями в противоложные стороны. Сопла с различными по площади выходными отверстиями размещены в одной плоскости, перпендикулярно продольной оси машины. Сопла 6, 7 с меньшими площадями выходных отверстий расположены с большим наклоном к горизонту, чем сопла 4, 5 с большими площадями выходных отверстий.Изобретение относится к машинам для очистки аэродромов от снега, влаги и пыли.Целью изобретения является повышение эффективности.На фиг. 1 схематично показана газоструйная машина, вид сбоку на фиг, 2 - то же, вид сзади на фиг. 3 - схема расположения сопл, вид сзади на фиг. 4 - то же, план.Газосгруйная машина содержит установленные на транспортном шасси 1 газоподающие устройства, состоящие из газотурбинных двигателей 2 и 3, основные направляющие сопла 4 и 5 с выходными отверстиями большей площади и дополнительные сопла 6 и 7 с выходными отверстиями меньшей площади и газовоздушные тракты 8 и 9.Углы наклона основных и Дополнительных сопл к горизонту и высоту их расположения над обрабатываемой поверхностью подбирают и регулируют из условия получения максимальной дальнобойности струй и перекрытия очищаемой поверхности. Для основных сопл угол наклона составляет 3-8, а для дополнительных - 10-15Сопла двигателей 2 и 3 разнесены по ходу машины, при этом сопла размещены таким образом, что дополнительное сопло, например сопло 6, одного двигателя 2 размещено в одной плоскости, поперечной оси машины, с основным соплом 5 другого двигателя 3. Сопла размещены так, что выходное отверстие дополнительного сопла 6 направлено под выходное отверстие основного сопла 5 (аналогично направлены сопла 7 и 4).Газосгруйная машина работает следующим образом.Машину перемещают по очищаемому покрытию. При очистке в обе стороны от оси машины струи, направляемые основными соплами 4 и 5, очищают основную часть обрабатываемой поверхности, а струи, истекающие из дополнительных сопл 6 и 7, воздействуют на внутренние участки поверхности, остающиеся необработанными струями из сопл 4 и 5. Встречные потоки (см. фиг. 4) образуются только у дополнительных сопл. Струи сопл 6 и 7, направленные под струи сопл 5 и 4, образуют один пучок.1, Газоструйная машина для очистки искусственных покрытий от снега, влаги и пыли, содержащая установленные на транспортном шасси газоподающие устройства, включающие турбореактивные двигатели с газоотводными трактами,разветвляющимися каждый на два сопла с различными площадями выходных отверстий, ориентированных отверстиями в противоположные стороны, отличающаяся тем, что, с Целью повышения эффективности, сопла с различными по площади выходными отверстиями размещены в одной плоскости, перпендикулярной продольной оси машины, при этом сопла с меньшими площадями выходных отверстий расположены с большим наклоном к горизонту, чем сопла с большими площадями выходных отверстий.2. Машина, отличающаяся тем, что угол наклона относительно горизонта сопл с меньшими площадями выходных отверстий равен 10-15,а сопл с большими площадями выходных отверстий - 3-8.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
