Газоструйная машина

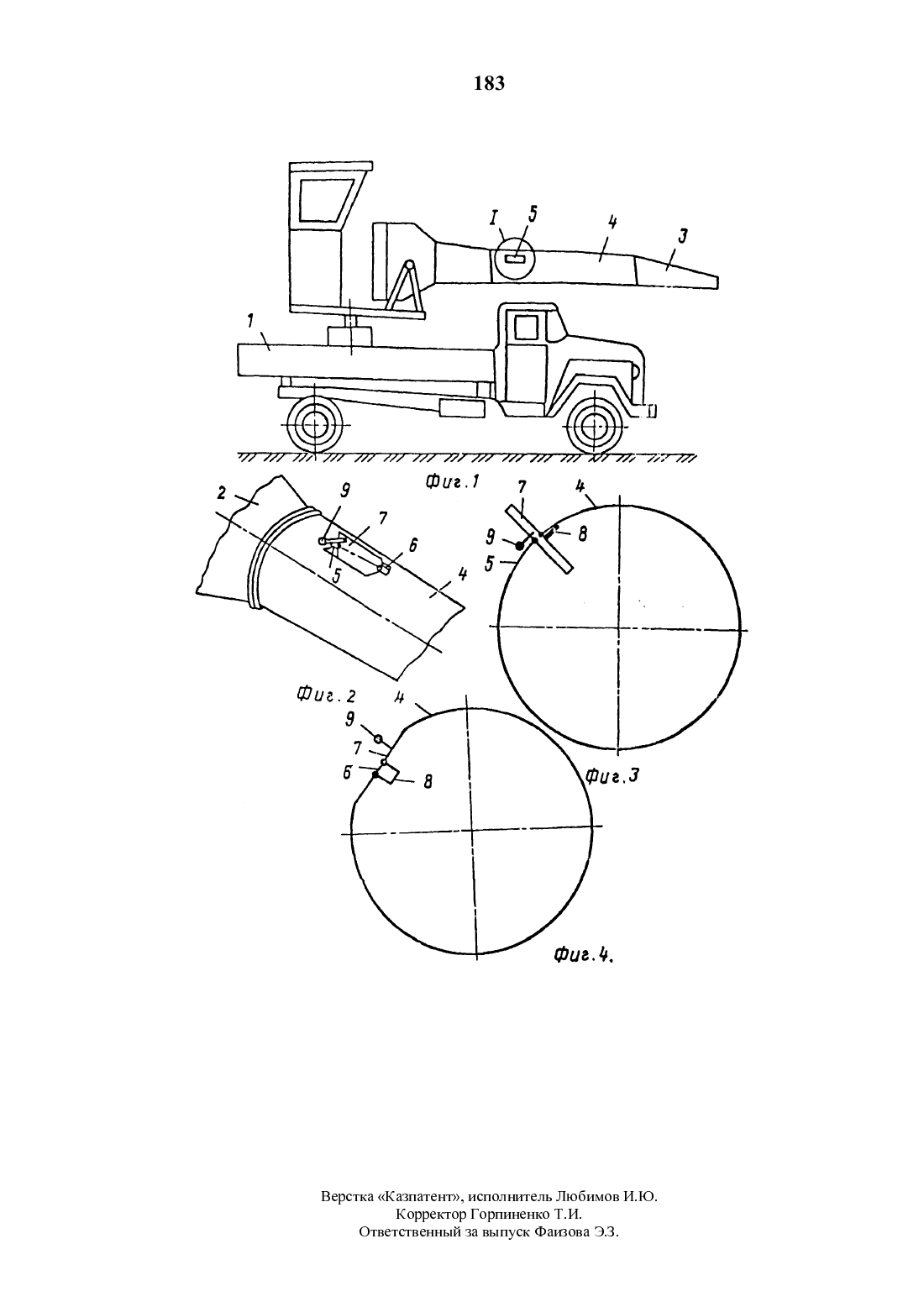

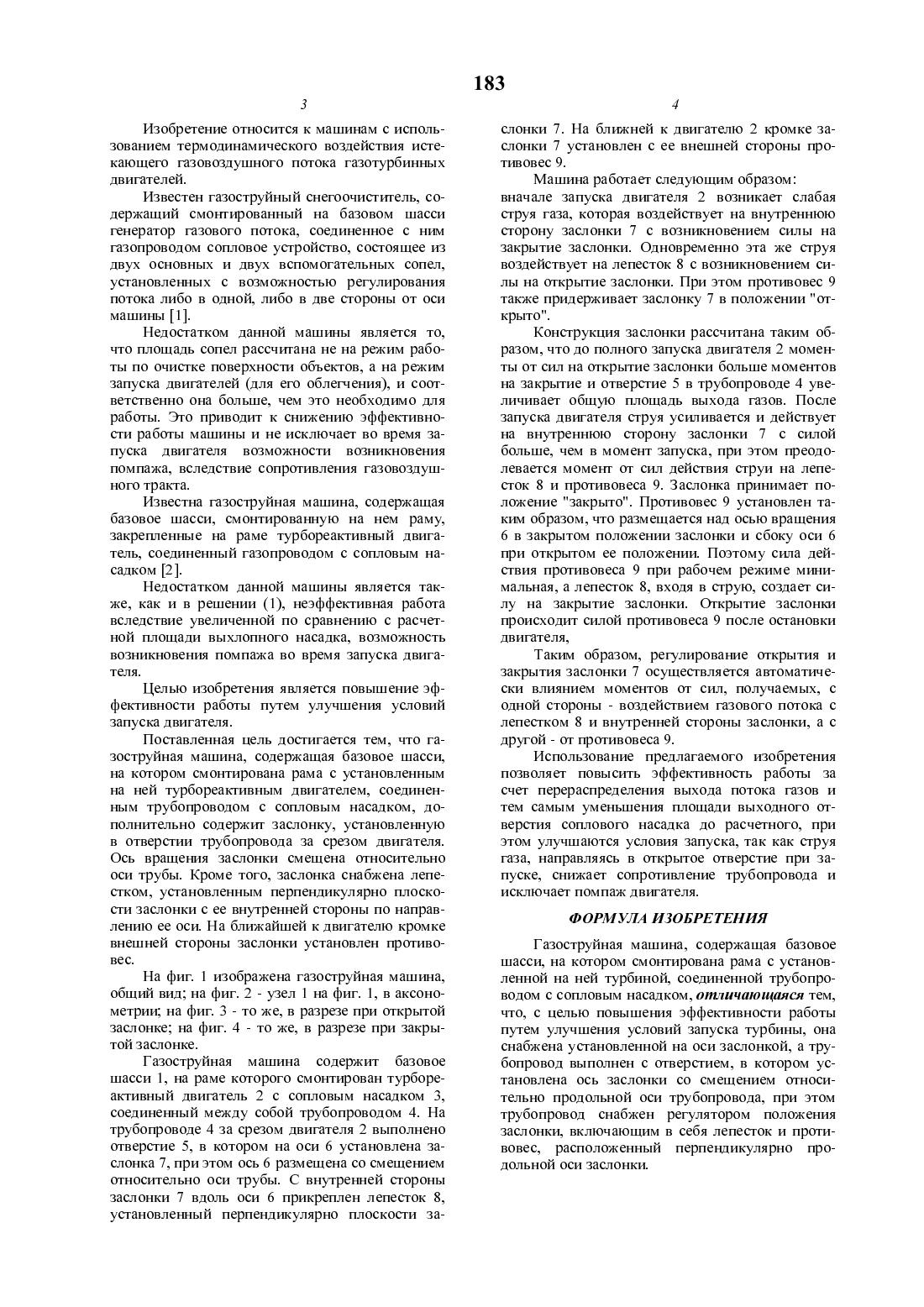

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к машинам с использованием термодинамического воздействия истекающего газовоздушного потока газотурбинныхдвигателей. Газоструйная машина, содержащая базовое Шасси 1, на котором смонтирована рама с установленным на ней турбореактивным двигателем 2, соединенным трубопроводом 4 с сопловым насадком 3. Газоструйная машина снабжена установленной на оси заслонкой, а трубопровод выполнен с отверстием, в котором установлена ось заслонки со смещением относительно оси трубопровода, при этом заслонка снабжена лепестком,расположенным перпендикулярно плоскости заслонки по направлению ее оси, и противовесом.Изобретение относится к машинам с использованием термодинамического воздействия истекающего газовоздушного потока газотурбинных двигателей.Известен газоструйный снегоочиститель, содержащий смонтированный на базовом шасси генератор газового потока, соединенное с ним газопроводом сопловое устройство, состоящее из двух основных и двух вспомогательных сопел,установленных с возможностью регулирования потока либо в одной, либо в две стороны от оси машины 1.Недостатком данной машины является то,что площадь сопел рассчитана не на режим работы по очистке поверхности объектов, а на режим запуска двигателей (для его облегчения), и соответственно она больше, чем это необходимо для работы. Это приводит к снижению эффективности работы машины и не исключает во время запуска двигателя возможности возникновения помпажа, вследствие сопротивления газовоздушного тракта.Известна газоструйная машина, содержащая базовое шасси, смонтированную на нем раму,закрепленные на раме турбореактивный двигатель, соединенный газопроводом с сопловым насадком 2.Недостатком данной машины является также, как и в решении (1), неэффективная работа вследствие увеличенной по сравнению с расчетной площади выхлопного насадка, возможность возникновения помпажа во время запуска двигателя.Целью изобретения является повышение эффективности работы путем улучшения условий запуска двигателя.Поставленная Цель достигается тем, что газоструйная машина, содержащая базовое шасси,на котором смонтирована рама с установленным на ней турбореактивнъпи двигателем, соединенным трубопроводом с сопловым насадком, дополнительно содержит заслонку, установленную в отверстии трубопровода за срезом двигателя. Ось вращения заслонки смещена относительно оси трубы. Кроме того, заслонка снабжена лепестком, установленным перпендикулярно плоскости заслонки с ее внутренней стороны по направлению ее оси. На ближайшей к двигателю кромке внешней стороны заслонки установлен противовес.На фиг. 1 изображена газоструйная машина,общий вид на фиг. 2 - узел 1 на фиг. 1, в аксонометрии на фиг. 3 - то же, в разрезе при открытой заслонке на фиг. 4 - то же, в разрезе при закрытой заслонке.Газоструйная машина содержит базовое шасси 1, на раме которого смонтирован турбореактивный двигатель 2 с сопловым насадком 3,соединенный между собой трубопроводом 4. На трубопроводе 4 за срезом двигателя 2 выполнено отверстие 5, в котором на оси 6 установлена заслонка 7, при этом ось 6 размещена со смещением относительно оси трубы. С внутренней стороны заслонки 7 вдоль оси 6 прикреплен лепесток 8,установленный перпендикулярно плоскости за 183слонки 7. На ближней к двигателю 2 кромке заслонки 7 установлен с ее внешней стороны противовес 9.Машина работает следующим образом вначале запуска двигателя 2 возникает слабая струя газа, которая воздействует на внутреннюю сторону заслонки 7 с возникновением силы на закрытие заслонки. Одновременно эта же струя воздействует на лепесток 8 с возникновением силы на открытие заслонки. При этом противовес 9 также придерживает заслонку 7 в положении открыто.Конструкция заслонки рассчитана таким образом, что до полного запуска двигателя 2 моменты от сил на открытие заслонки больше моментов на закрытие и отверстие 5 в трубопроводе 4 увеличивает общую площадь выхода газов. Послезапуска двигателя струя усиливается и действует на внутреннюю сторону заслонки 7 с силой больше, чем в момент запуска, при этом преодолевается момент от сил действия струи на лепесток 8 и противовеса 9. Заслонка принимает положение закрыто. Противовес 9 установлен таким образом, что размещается над осью вращения 6 в закрытом положении заслонки и сбоку оси 6 при открытом ее положении. Поэтому сила действия противовеса 9 при рабочем режиме минимальная, а лепесток 8, входя в струю, создает силу на закрытие заслонки. Открытие заслонки происходит силой противовеса 9 после остановки двигателя, Таким образом, регулирование открытия и закрытия заслонки 7 осуществляется автоматически влиянием моментов от сил, получаемых, с одной стороны - воздействием газового потока с лепестком 8 и внутренней стороны заслонки, а с другой - от противовеса 9.Использование предлагаемого изобретения позволяет повысить эффективность работы за счет перераспределения выхода потока газов и тем самьпи уменьшения площади выходного отверстия соплового насадка до расчетного, при этом улучшаются условия запуска, так как струя газа, направляясь в открытое отверстие при запуске, снижает сопротивление трубопровода и исключает помпаж двигателя.Газоструйная машина, содержащая базовое шасси, на котором смонтирована рама с установленной на ней турбиной, соединенной трубопроводом с сопловьпи насадком, отличающаяся тем,что, с Целью повышения эффективности работы путем улучшения условий запуска турбины, она снабжена установленной на оси заслонкой, а трубопровод выполнен с отверстием, в котором установлена ось заслонки со смещением относительно продольной оси трубопровода, при этом трубопровод снабжен регулятором положения заслонки, включающим в себя лепесток и противовес, расположенный перпендикулярно продольной оси заслонки.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
