Устройство для внесения в почву жидких удобрений

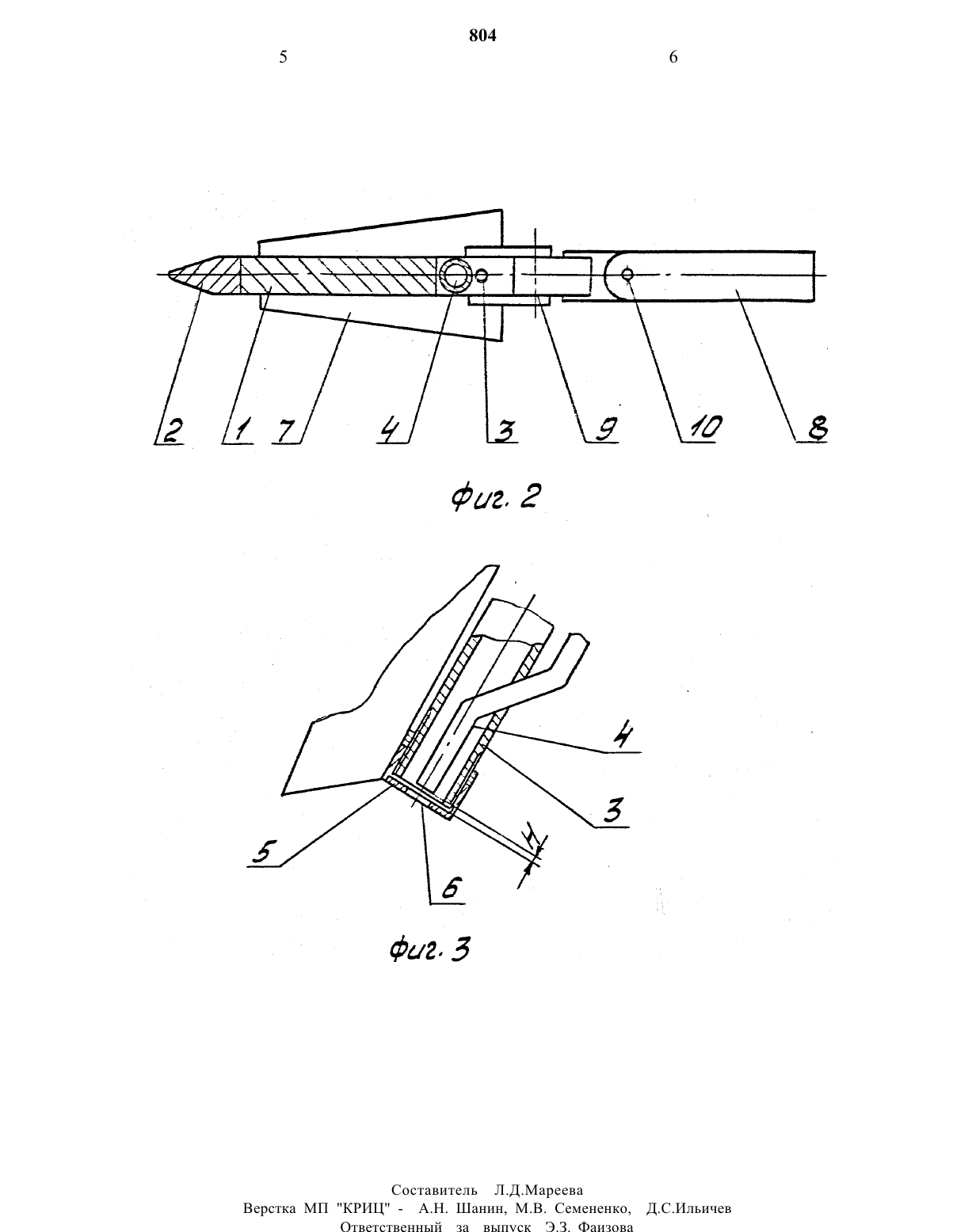

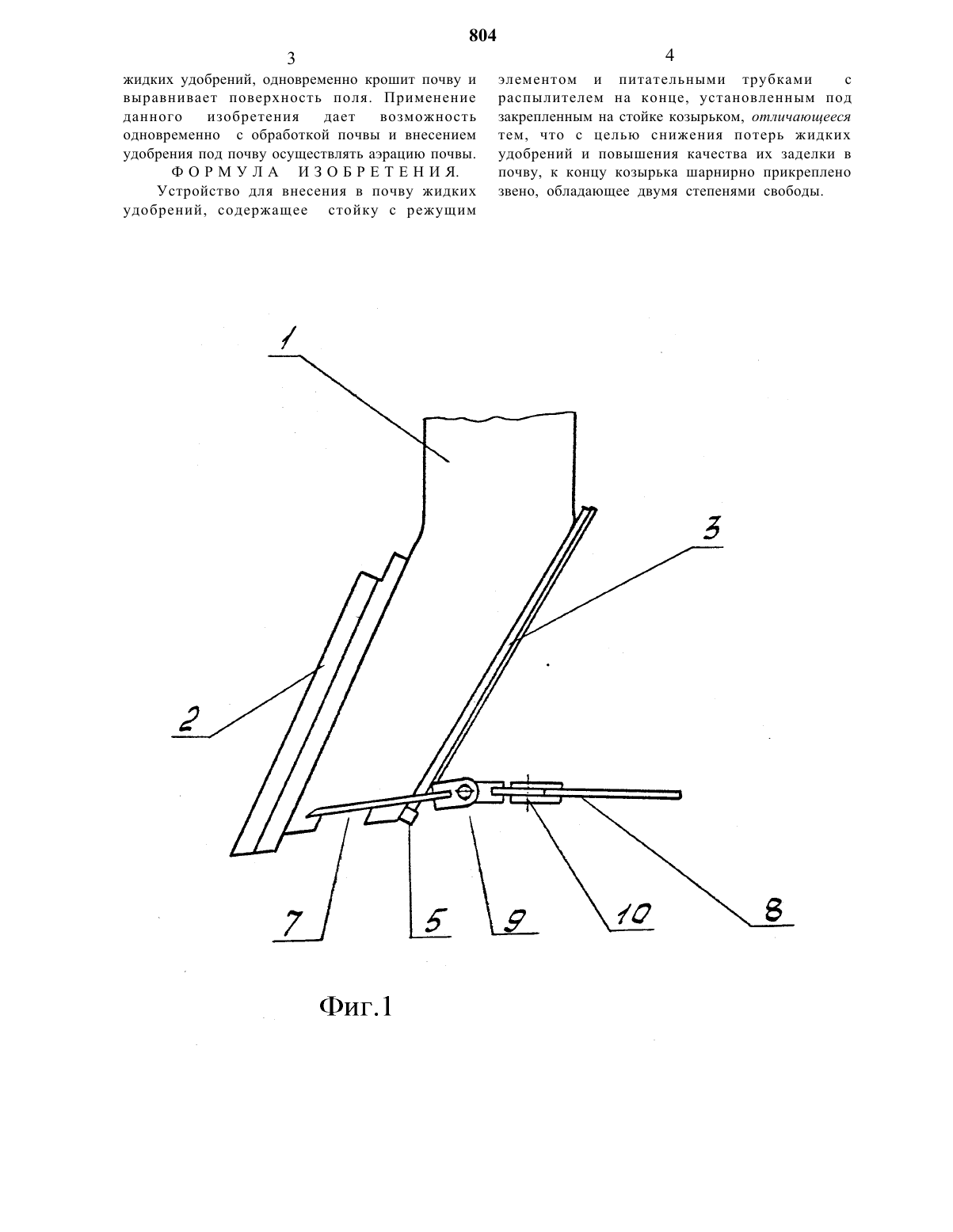

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство Не 1457838, 1986 г.(54) УСТРОЙСТВО ДЛЯ ВНЕСЕНИЯ В ПОЧВУ ЖИДКИХ УДОБРЕНИЙИзобретение относится К устройствам для внесения в почву жидких изобретений и может найти применение в сельском хозяйстве.Цель изобретения - снижение потерь жидких удобрений и повышение качества их заделки в почву.Поставленная цель достигается тем, что в устройстве для внесения в почву жидких удобрений,содержащем стойку с режущим элементом и питательными трубками с распылителем на конце,установленным под закрепленным на стойке козырьком, к концу козырька шарнирно прикреплено звено, обладающее двумя степенями свободы.На фиг.1 изображено предлагаемое устройство для внесения в почву жидких удобрений, вид сбоку.На фиг.2 - то же, вид в плане, на фиг.3 показано смесительное устройство в разрезе.Устройство содержит стойку 1 с ножом 2, за которой расположены наружный трубопровод 3 для подачи сжатого воздуха и внутренний трубопровод 4 для жидких удобрений. Нижние концы трубопроводов образуют смесительноевнесения в почву жидких удобрений и может найти применение в сельском хозяйстве.Цель изобретения - снижение потерь жидких удобрений и повышение качества их заделки в почву.Устройство для внесения в почву жидких удобрений содержит стойку с режущим элементом и питательными трубками с распылителем на конце, установленным под закрепленным на стойке козырьком. К концу козырька шарнирно прикреплено звено, обладающее двумя степенями свободы.устройство. На конце воздухопровода 3 установлен(навинчен) колпачок 5 с отверстием 6 с возможностью регулировки расстояния Н между отверстием 6 и нижним концом материалопровода 4.На стойке 1 выше уровня нижнего конца ножа 2 закреплен стреловидный козырек 7, под которым в свободном пространстве помещен колпачок 5. К козырьку 7 шарнирно присоединен хвостовик 8 с двумя степенями свободы, с горизонтальным шарниром 9 и вертикальным 10.При выполнении технологического процесса устройство, углубляясь в почву, рыхлит ее. Нож 2 разрезает почву, козырек 7, следуя за ножом, создает под собой свободное пространство и прикрывает колпачок 5, через отверстие 6, которого осуществляется распыление вносимых жидких удобрений.Экспериментальные исследования показали, что в свободном пространстве под козырьком не происходит забивания выходного отверстия 6, а закрепленный козырьком 7 хвостовик 8 заделывает щель почвой и препятствует выходу и испарениюжидких удобрений, одновременно крошит почву и выравнивает поверхность поля. Применение данного изобретения дает возможность одновременно с обработкой почвы и внесением удобрения под почву осуществлять аэрацию почвы. ФОРМУЛА ИЗОБРЕТЕНИЯ.Устройство для внесения в почву жидкихэлементом и питательными трубками с распылителем на конце, установленным под закрепленным на стойке козырьком, отличающееся тем, что с Целью снижения потерь жидких удобрений и повышения качества их заделки в почву, к концу козырька щарнирно прикреплено звено, обладающее двумя степенями свободы.Составитель Л.Д.Мареева Верстка МП КРИЦ - А.Н. Шанин, М.В. Семененко, Д.С.ИлЬиЧев Ответственный за выпуск Э.З. Фаизова
