Бункерное устройство

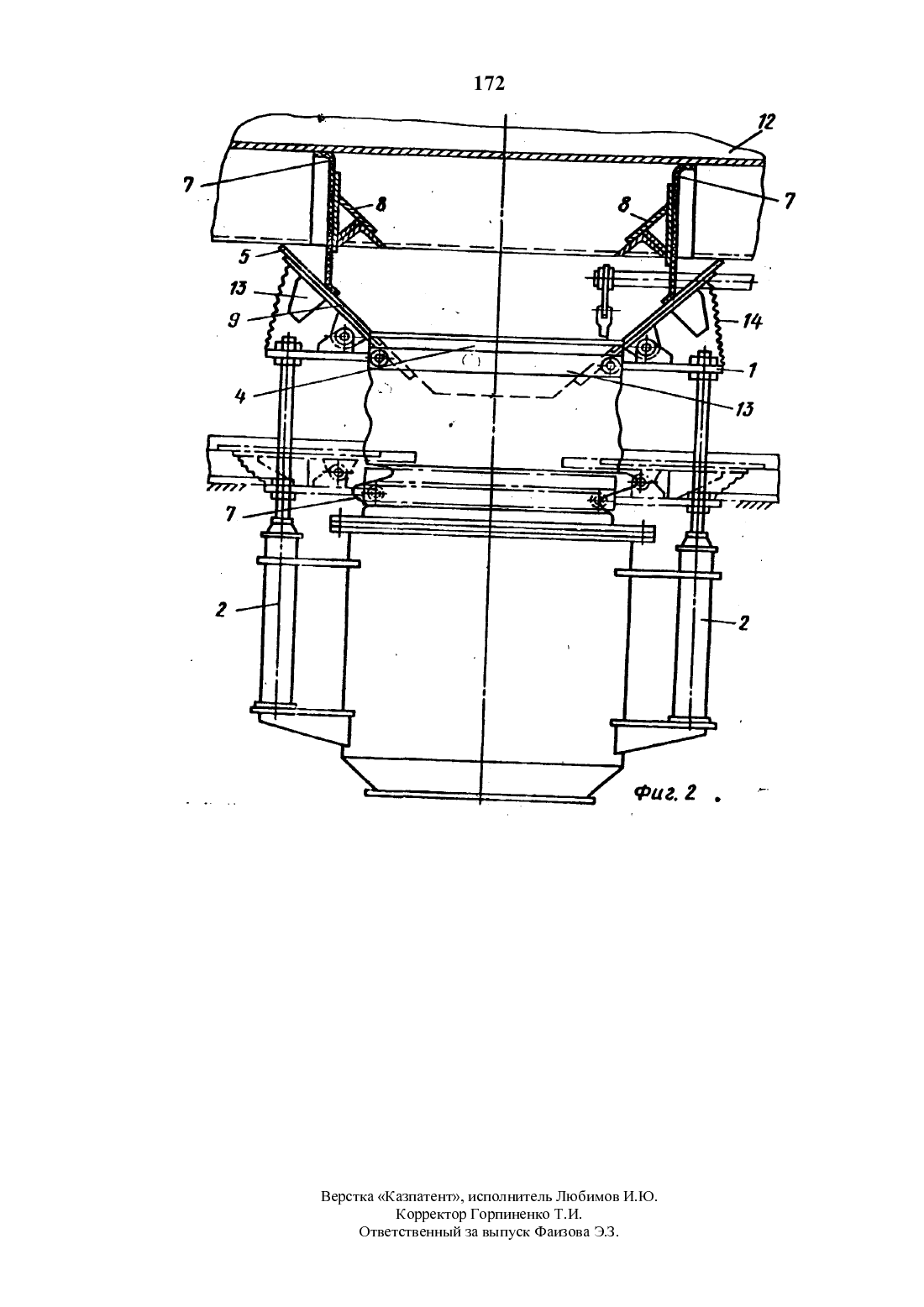

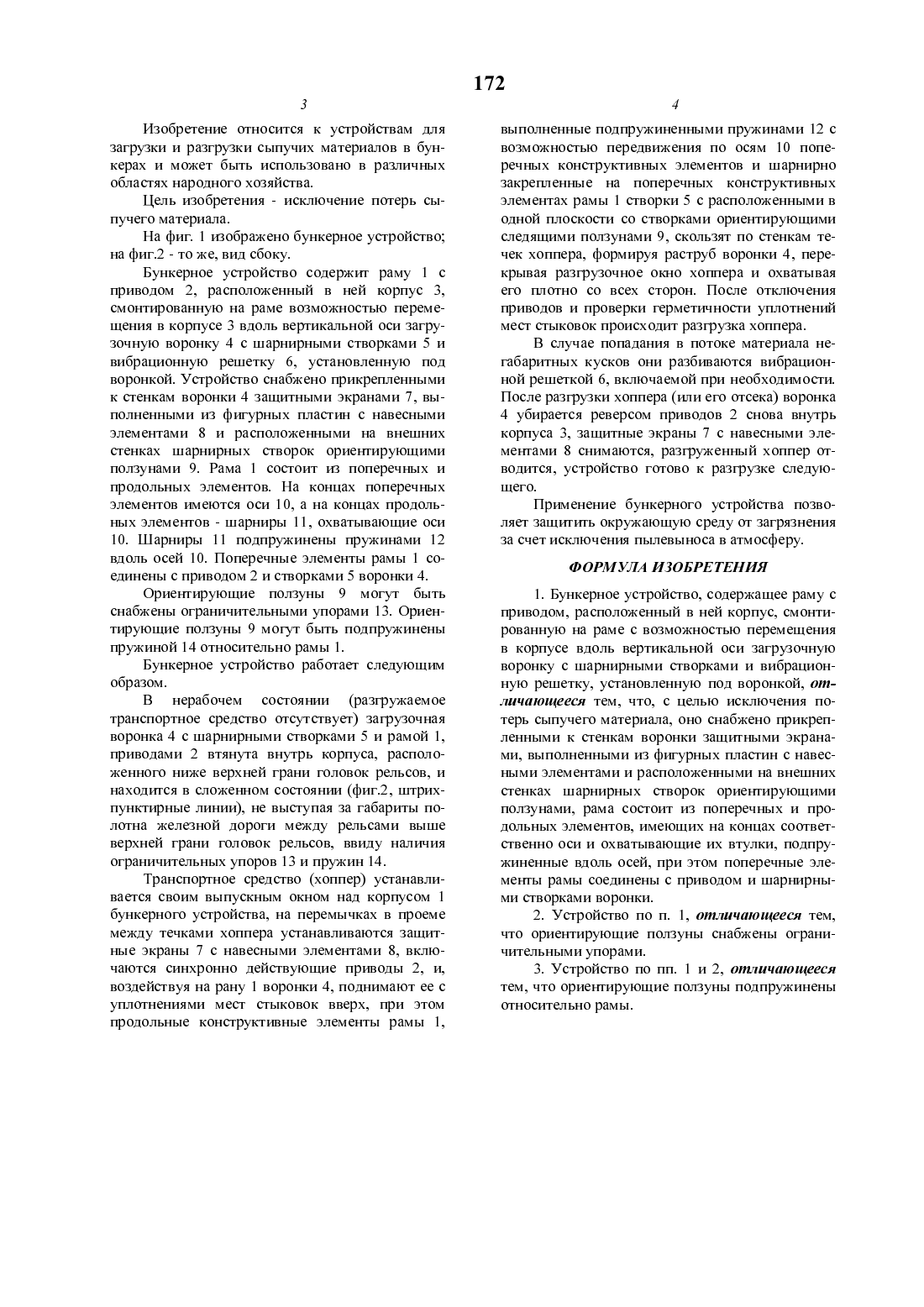

(57) Изобретение относится к устройствам для загрузки и разгрузки сыпучих материалов в бункерах и может быть использовано в различных отраслях народного хозяйства.СВ ИНЦОВ О СВ ИНЦОВ О Целью изобретения является исключение потерь сыпучего материала. Исключение потерь сыпучих материалов с пылевыносом осуществлено за счет снабжения бункерного устройства защитными экранами 7 с навесными элементами. Рама выполнена Шарнирно-сочлененной из продольных и поперечных элементов, причем продольные элементы рамы снабжены охватывающими Шарнирами 11, а поперечные - осями 10. Шарътры 11 продольных элементов смонтированы подпружиненными на осях, поперечных с возможностью передвижения по осям. Шарьтрные створки 5 воронки 4 смонтированы на поперечных соединенных с приводом элементах рамы 1 и снабжены расположенными в одной плоскости со створками, ориентирующими следящими ползунами 9.Изобретение относится к устройствам для загрузки и разгрузки сыпучих материалов в бункерах и может быть использовано в различных областях народного хозяйства.Цель изобретения - исключение потерь сыпучего материала.На фиг. 1 изображено бункерное устройство на фиг.2 - то же, вид сбоку.Бункерное устройство содержит раму 1 с приводом 2, расположенный в ней корпус 3,смонтированную на раме возможностью перемещения в корпусе 3 вдоль вертикальной оси загрузочную воронку 4 с шарнирными створками 5 и вибрационную решетку 6, установленную под воронкой. Устройство снабжено прикрепленными к стенкам воронки 4 защитными экранами 7, выполненными из фигурных пластин с навесными элементами 8 и расположенными на внешних стенках шарнирных створок ориентирующими ползунами 9. Рама 1 состоит из поперечных и продольных элементов. На концах поперечных элементов имеются оси 10, а на концах продольных элементов - шарниры 11, охватывающие оси 10. Шарниры 11 подпружинены пружинами 12 вдоль осей 10. Поперечные элементы рамы 1 соединены с приводом 2 и створками 5 воронки 4.Ориентирующие ползуны 9 могут быть снабжены ограничительными упорами 13. Ориентирующие ползуны 9 могут бьпь подпружинены пружиной 14 относительно рамы 1.Бункерное устройство работает следующим образом.В нерабочем состоянии (разгружаемое транспортное средство отсутствует) загрузочная воронка 4 с шарнирными створками 5 и рамой 1,приводами 2 втянута внутрь корпуса, расположенного ниже верхней грани головок рельсов, и находится в сложенном состоянии (фиг.2, штрихпунктирные линии), не выступая за габариты полотна железной дороги между рельсами выше верхней грани головок рельсов, ввиду наличия ограничительных упоров 13 и пружин 14.Транспортное средство (хоппер) устанавливается своим выпускным окном над корпусом 1 бункерного устройства, на перемычках в проеме между течками хоппера устанавливаются защитные экраны 7 с навесными элементами 8, включаются синхронно действующие приводы 2, и,воздействуя на рану 1 воронки 4, поднгпиают ее с уплотнениями мест стыковок вверх, при этом продольные конструктивные элементы рамы 1, 172выполненные подпружиненными пружинами 12 с возможностью передвижения по осям 10 поперечных конструктивных элементов и шарнирно закрепленные на поперечных конструктивных элементах рамы 1 створки 5 с расположенными в одной плоскости со створками ориентирующими следящими ползунами 9, скользят по стенкам течек хоппера, формируя раструб воронки 4, перекрывая разгрузочное окно хоппера и охватывая его плотно со всех сторон. После отключения приводов и проверки герметичности уплотнений мест стыковок происходит разгрузка хоппера.В случае попадания в потоке материала негабаритных кусков они разбиваются вибрационной решеткой 6, включаемой при необходимости. После разгрузки хоппера (или его отсека) воронка 4 убирается реверсом приводов 2 снова внутрь корпуса 3, защитные экраны 7 с навесными элементами 8 снимаются, разгруженный хоппер отводится, устройство готово к разгрузке следующего.Применение бункерного устройства позволяет защитить окружающую среду от загрязнения за счет исключения пылевыноса в атмосферу.1. Бункерное устройство, содержащее раму с приводом, расположенный в ней корпус, смонтированную на раме с возможностью перемещения в корпусе вдоль вертикальной оси загрузочную воронку с шарнирными створками и вибрационную решетку, установленную под воронкой, отличающееся тем, что, с целью исключения потерь сыпучего материала, оно снабжено прикрепленными к стенкам воронки защитными экранами, выполненными из фигурных пластин с навесными элементами и расположенными на внешних стенках шарнирных створок ориентирующими ползунами, рама состоит из поперечных и продольных элементов, имеющих на концах соответственно оси и охватывающие их втулки, подпружиненные вдоль осей, при этом поперечные элементы рамы соединены с приводом и шарнирными створками воронки.2. Устройство по п. 1, отличающееся тем,что ориентирующие ползуны снабжены ограничительными упорами.3. Устройство по пп. 1 и 2, отличающееся тем, что ориентирующие ползуны подпружинены относительно рамы.Верстка Казпатент, исполнитель Любимов И.Ю. Корректор Горпиненко Т.И. Ответственный за выпуск Фаизова Э.3.
