Устройство для маркировки текстильных изделий

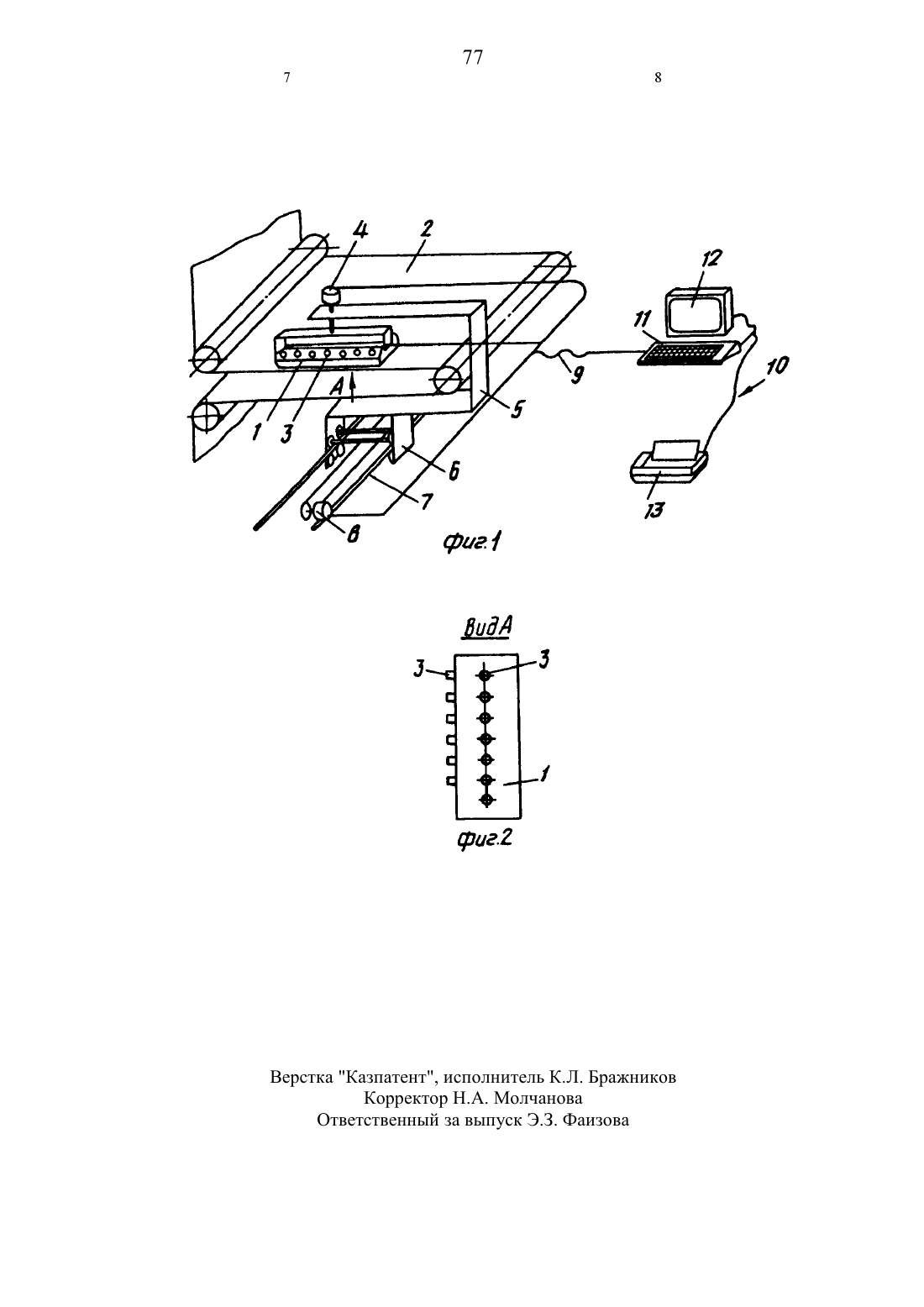

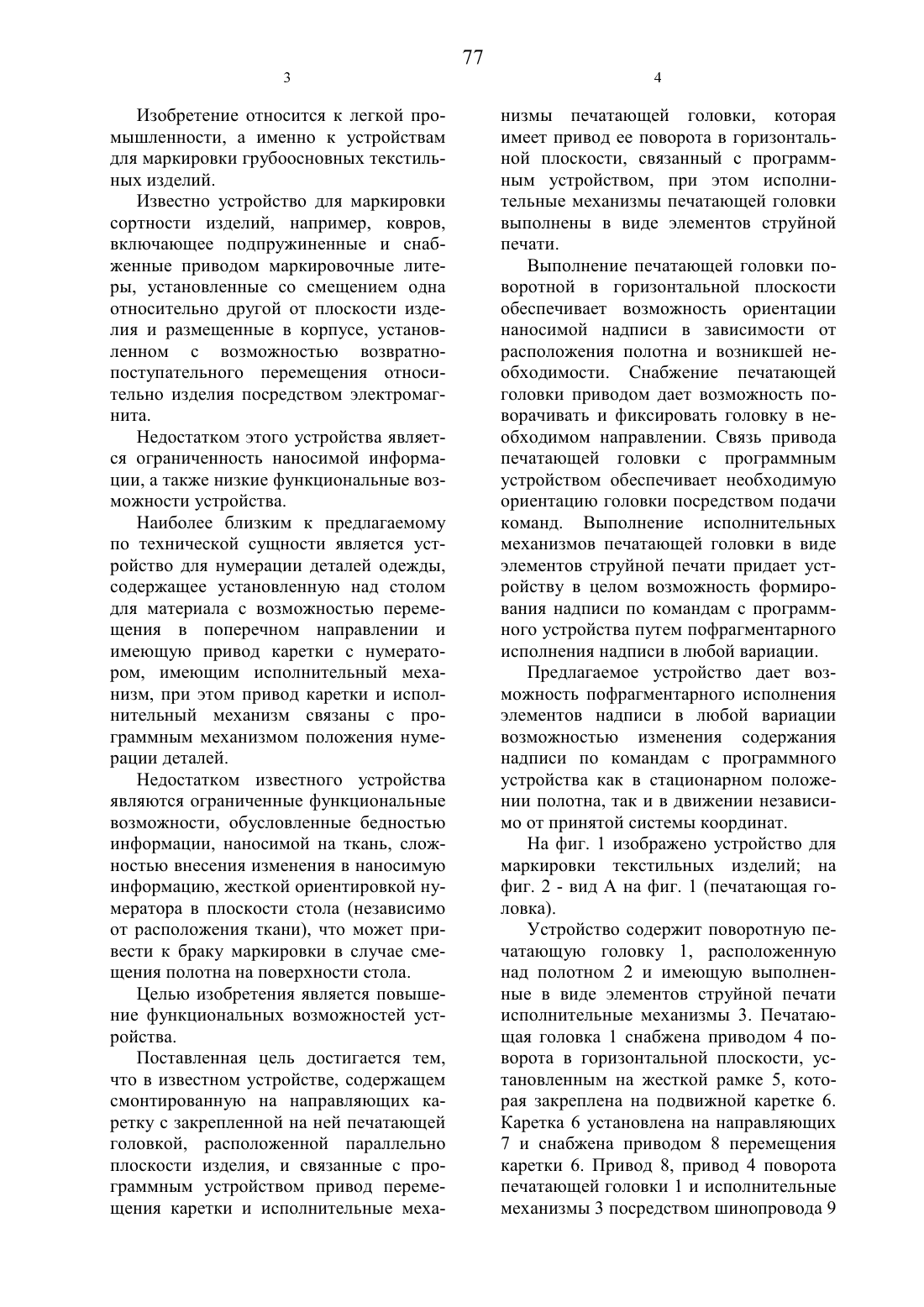

(54) УСТРОЙСТВО ДЛЯ МАРКИРОВКИ ТЕКСТИЛЬНЬТХ ИЗДЕЛИЙ(57) Изобретение относится к легкой промышленности, а именно К устройствам для маркировки грубоосновных изделий, И позволяет расширить функциональные возможности. Устройство содержит каретку, смонтированную на направляющих с закрепленной на ней печатающей головкой, И связанные с программным устройством приводы перемещения каретки и исполнительные механизмь 1 печатающей головки. Печатающая головка выполнена поворотной в горизонтальной плоскости и снабжена приводом, который связан с программным устройством, а исполнительные механизмы печатающей головки выполнены струйными.Изобретение относится К легкой промышленности, а именно к устройствам для маркировки грубоосновных текстильных изделий.Известно устройство для маркировки сортности Изделий, например, ковров,включающее подпружиненные и снабженные приводом маркировочные литеры, установленные со смещением одна относительно другой от плоскости изделия и размещенные в Корпусе, установленном с возможностью возвратнопоступательного перемещения относительно изделия посредством электромагнита.Недостатком этого устройства является ограниченность наносимой информации, а также низкие функциональные возможности устройства.Наиболее близким к предлагаемому по технической сущности является устройство для нумерации деталей одежды,содержащее установленную над столом для материала с возможностью перемещения в поперечном направлении и имеющую привод каретки с нумератором, имеющим исполнительный механизм, при этом привод каретки и исполнительный механизм связаны с программным механизмом положения нумерации деталей.Недостатком известного устройства являются ограниченные функциональные возможности, обусловленные бедностью информации, наносимой на ткань, сложностью внесения изменения в наносимую информацию, жесткой ориентировкой нумератора в плоскости стола (независимо от расположения ткани), что может привести к браку маркировки в случае смещения полотна на поверхности стола.Целью изобретения является повь 1 Шение функциональных возможностей устройства.Поставленная цель достигается тем,что в известном устройстве, содержащем смонтированную на направляющих каретку с закрепленной на ней печатающей головкой, расположенной параллельно плоскости изделия, И связанные с программным устройством привод перемещения каретки и исполнительные меха 77низмь 1 печатающей головки, которая имеет привод ее поворота в горизонтальной плоскости, связанный с программным устройством, при этом исполнительные механизмы печатающей головки выполнены в виде элементов струйной печати.Выполнение печатающей головки поворотной в горизонтальной плоскости обеспечивает возможность ориентации наносимой надписи в зависимости от расположения полотна И возникшей необходимости. Снабжение печатающей головки приводом дает возможность поворачивать и фиксировать головку в необходимом направлении. Связь привода печатающей головки с программным устройством обеспечивает необходимую ориентацию головки посредством подачи команд. Выполнение исполнительных механизмов печатающей головки в виде элементов струйной печати придает устройству в целом возможность формирования надписи по командам с программного устройства путем пофрагментарного исполнения надписи в любой вариации.Предлагаемое устройство дает возможность пофрагментарного исполнения элементов надписи в любой вариации возможностью изменения содержания надписи по командам с программного устройства как в стационарном положении полотна, так и в движении независимо от принятой системы координат.На фиг. 1 изображено устройство для маркировки текстильных изделий на фиг. 2 - вид А на фиг. 1 (печатающая головка).Устройство содержит поворотную печатающую головку 1, расположенную над полотном 2 и имеющую вь 1 полненные в виде элементов струйной печати исполнительные механизмы 3. Печатающая головка 1 снабжена приводом 4 поворота в горизонтальной плоскости, установленным на жесткой рамке 5, которая закреплена на подвижной каретке 6. Каретка 6 установлена на направляющих 7 И снабжена приводом 8 перемещения каретки 6. Привод 8, привод 4 поворота печатающей головки 1 и исполнительные механизмы 3 посредством щинопровода 9Устройство работает следующим образом.Работа устройства возможна в двух режимах при движении полотна и при стационарном положении полотна.При движении полотна посредством команды программного устройства 10,передаваемой по Шинопроводу 9, срабатывает привод 4 печатающей головки 1, и последняя принимает положение, перпендикулярное движению полотна 2, а привод 8 каретки, передвигая каретку 6,приводит головку в исходное для работы положение. Через клавиатуру процессора 11 на дисплее 12 набирается текст надписи, и согласно введенной программе происходит считывание информации и передача ее в преобразованном виде на исполнительные механизмы 3 печатающей головки 1. Срабатывая, исполнительные механизмы 3 наносят пофрагментарно знаки на полотно. В момент печатания головка 1 находится в статическом состоянии.При стационарном положении полотна посредством команды программного устройства 10 по шиноприводу 9 срабатывает привод 4 печатающей головки 1, и последняя принимает положение, перпендикулярное движению каретки 6, а привод 8 каретки 6, передвигая ее, приводит печатающую головку 1 в исходное для работы положение. Через клавиатурупроцессора 11 на дисплее 12 набирается текст надписи, и согласно введенной программе происходит считывание информации и передача ее в преобразованном виде на исполнительные механизмы 3 печатающей головки 1 и на привод 8 каретки 6. Срабатывая, исполнительные механизмы 3 наносят пофрагментарно знаки на полотно, а привод 8 передвигает каретку 6 по направляющим с необходимой скоростью.По сравнению с прототипом предлагаемое решение позволяет значительно повысить мобильность и функциональную гибкость устройства. Это значительно расширяет функциональные возможности устройства.Устройство для маркировки текстильных изделий, содержащее смонтированную на направляющих каретку с закрепленной на ней печатающей головкой, расположенной параллельно плоскости изделия, и связанные с программным устройством привод перемещения каретки и исполнительные механизмы печатающей головки, отличающееся тем, что, с целью повышения функциональных возможностей, печатающая головка имеет привод ее поворота в горизонтальной плоскости, связанный с программным устройством, при этом исполнительные механизмы печатающей головки вь 1 полнены в виде элементов струйной печати.Верстка Казпатент, Исполнитель К.Л. Бражников Корректор Н.А. Молчанова Ответственный за выпуск Э.3. Фаизова
