Автоколебательный вибровозбудитель.

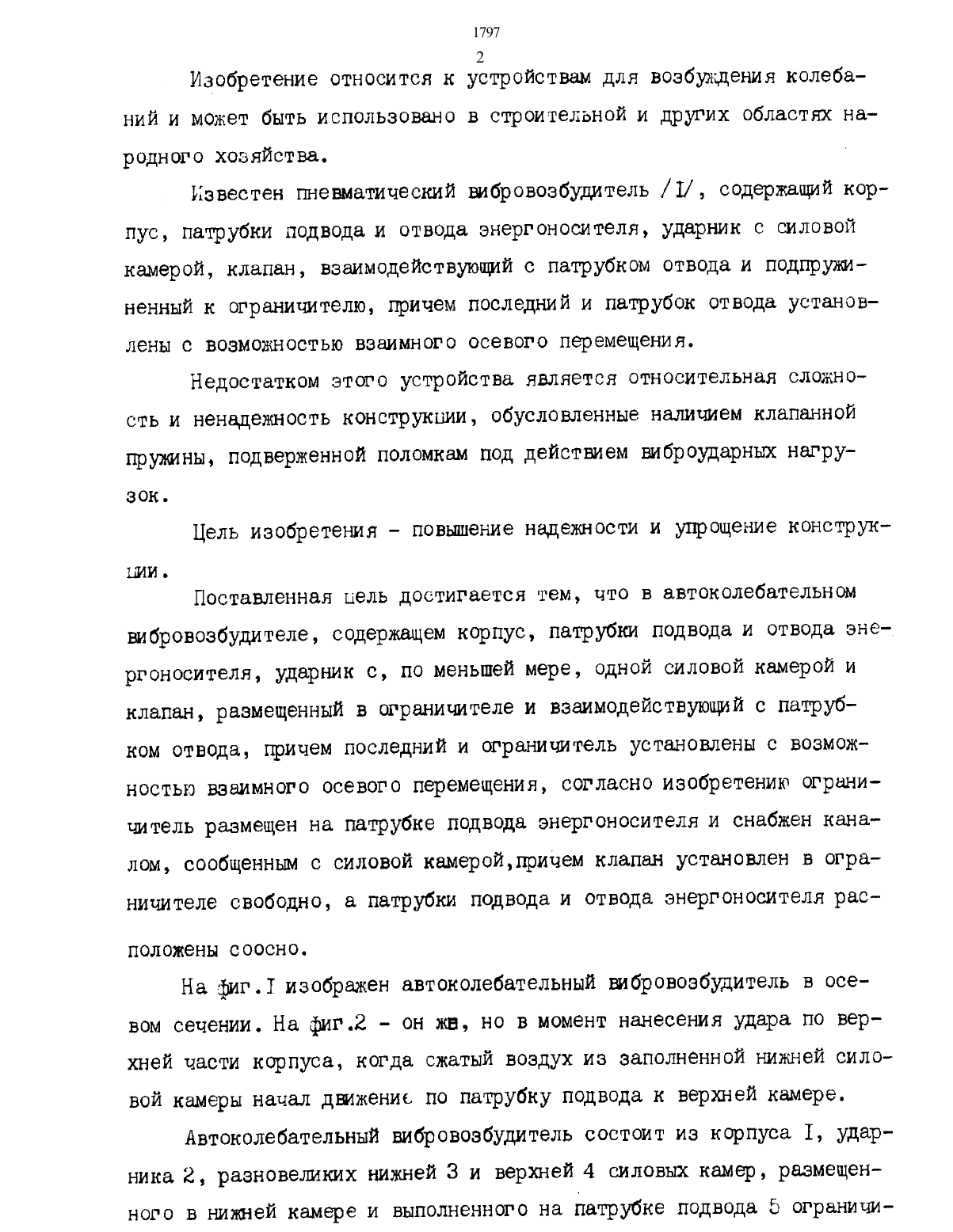

2 Изобретение относится к устройствам для возбуждения колеба ний и может быть использовано в строительной и других областях народного хозяйства.Известен певматический вибровозбудитель /1/ содержащий корпус, патрубки подвода и отвода энергоносителя, ударник с силовой камерой, клапан, взаимодействующй с патрубком отвода и подпружиненный к ограничителю, причем последний и патрубок отвода установ лены с возможностью взаимного осевого перемещения.Недостатком этого устройства является относительная сложность и ненадежность конструкции, обусловленные наличием клапанной пружины, подверженной поломкам под действием виброударных нагрузок.Цель изобретения повышение надежности и упрощение конструк ШИН Поставленная цель достигается тем, что в автоколебательномвибровозбудителе, содержащем корпус, патрубки подвода и отвода эне ргоносителя, ударник с, по меньшей мере, одной силовой камерой и клапан, размещенный в ограничителе и взаимодействующий с патрубком отвода причем последний и ограничитель установлены с возможностью взаимного осевого перемещения, согласно изобретению ограничтель размещен на патрубке подвода энергоносителя и снабжен каналом, сообщенным с силовой камеройпричем клапан установлен в огра ничителе свободно, а патрубки подвода и отвода энергоносителя рас ПОЛОЖЭНЫ С ООСНО .На фиг.1 изображен автоколебательный вибровозбудитель в осевом сечении. На фиг.2 - он жв, но в момент нанесения удара по верхней части корпуса, когда сжатый воздух из заполненной нжней силовой камеры начал диженис по патрубку подвода к верхней камере.Автоколебательный вибровозбудитель состоит из корпуса 1, ударника 2, разновеликих Нижней З и верхней 4 силовых камер, размещен ного в нижней камере и выполненного на патрубке подвода Ь ограничи 17973 чителя о со свободно размещенным в нем клапаном 7, размещенного в,еа 9 сне уверхнем патрубке подвода 8 ограничителя со свободно размещенным в нем клапаном 10. Каждый клапан размещен с возможностью взаимодействия с ограничителем своего хода и входом патрубка отвода нижний - с входом 11 патрубка отвода из нижней силовой камеры (он жеканал подвода В в верхнюю камеру) и верхний с входом 12 патрубка отвода 13 из верхней камеры. Кроме того, патрубки подвода и отвода размещены соосно. Ограничители могут быть снабжены дополнительными каналами 14 и 15, верхняя камера наковальней 16, сэнапример, лабиринтным глушителем шума выхлопа 17. Между ударником и корпусом размещен амортизатор 18.Исходное положение шбровозбудителя, изображено на фиг.1. патрубок подвода 8, входом П введен внутрь ограничителя б на величинузаданной амплитуды колебаний ударника. Работает автоколебательный вибровозбудитель следующим образом.При подаче сжатого воздуха по патрубку подвода 5 клапан 7 реактива ной силой струи отбрасывает и приглашает к входу П патрубка подво да 8, герметизируя тем самым нижнюю силовую камеру 3, которая наполняется сжатым воздухом через зазор между клапаном 7, дополнительные каналы 14 и зазор между ограничителем 6 и патрубком 8. Ударник 2 под действием сил сжатого воздуха в камере 3 с ускорением перемещается вверх и через наковальню 16 наносит удар по верхней части корпуса 1 (см.фпап.2) . При движении ударника вверх, в момент предшествующий удару, клапан 7, сопровоэкцаюцшй (за счет разности давлений в канале б и 8) перемещение ударника, угмрается в ограничитель б,останавливается им и отрывается от входа патрубка 8, оставаясь при этом прижатьпи (подпрушненньш) реактивной силой струи к ограничителю. Сжатый воздух из камеры 3 по каналу 8 устремляется вверх и реактивной силой струи отбрасывает и прижимает клапан 10 к входу 12 патрубка отвода 13, герметиэируя тем самым верхнюю силовую камеру 4и наполняя последнюю через зазор между клапаном и ограничителем,дополнительные каналы 15 и зазор между ограничителем и патрубкомШт А 4 13. Т.к. площадь камеры 4 больше площади камеры З, то за счет раз ности площадей при равенстве давлений сжатого воздуха, ударник пе ремещается с ускорением вниз и наносит удар по корпусу через амор тизатор 18. При движении ударнка вниз наковальня 16 давлением воэтдуха в камере 4 остается прижатой к корпусу. Остается прижатым к входу Б 2 и клапан 10, но до тех пор, пока ограничитель 9, переме щаясь вместе с ударником вниз, не упрется в клапан и не оторвет его от входа патрубка 13. В этот же момент патрубок 8 своим входом11 упрается в подпружиненный струей сжатого воздуха к ограничителю 6 клапан 7 и герметизирует камеру 3. Из камеры 4 происходит резкий выхлоп через канал Е 3 и глушитель шума 17 в атмосферу, ударник снова с ускорением движется вверх, и цикл повторяется.Таким образом, за цкл ударник дважды наносит удары по корпу су, вызывая в нем и через него генерируя потребителю вибрационныеколебания. Регулировка частоты колебаний осуществляется перемещением ог раничителей относительно выходов патрубков отвода энергоносителя.Изготовлены опытные образцы автоколебательного вибровозбудителя в одно - и двухкамерном вариантах, проведены их испытания, полностью подтвердивше работоспособность, надежность и простотуАвтоколебательный ви 6 ровоэбудитель содержащий корпус, патрубки пода и отвода энергоносителя, ударник с, по меньшей мере,одной силовой камерой и клапан, размещенный в огранчителе и взаимодействующий с патрубком отвода, причем последний и ограничитель установлены с возможностью взаимного осевого перемещения, отличающйся тем, что с целью упрощения конструкции и повышения надежности, ограничитель размещен на патрубке подводэнергоносителя И снаб жен каналом, сообщенным с силовой камерой, причем клапан установленв ограничителе свободно, а патрубки подвода и отвода энергоносите ля расположены соосно.
