Флотационная установка

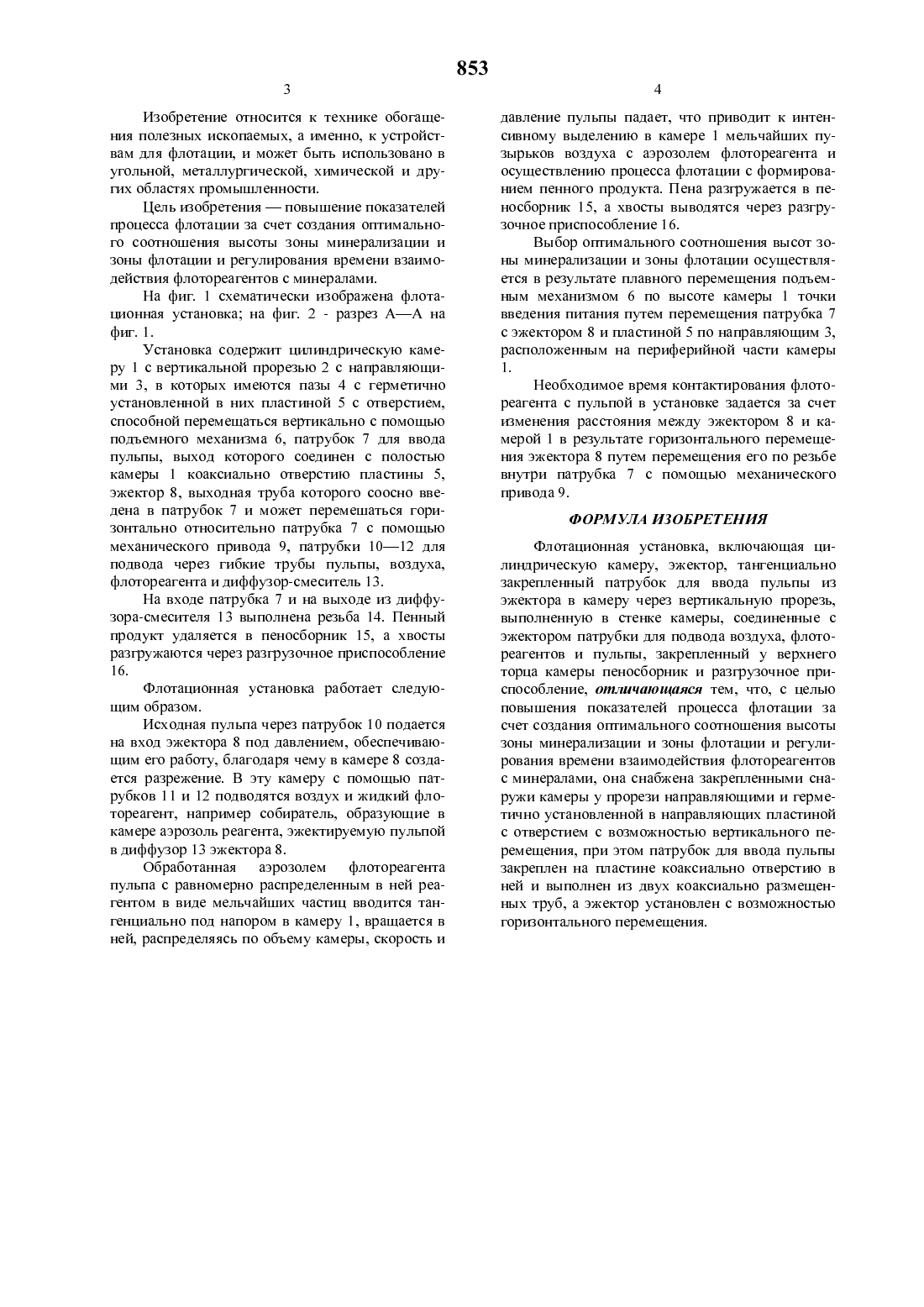

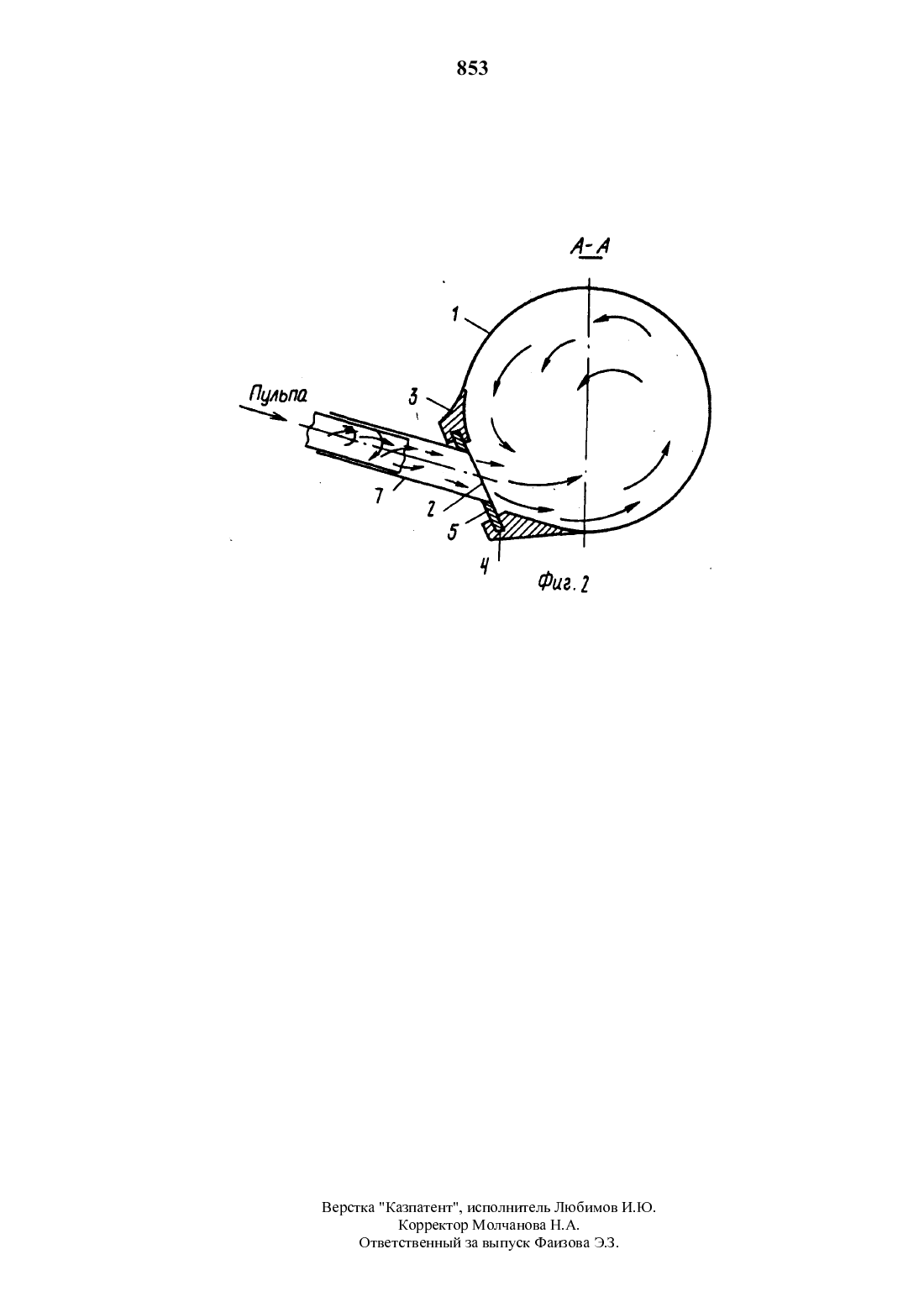

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области обогаще ния полезных ископаемых. Цель - повышениепоказателей процесса флотации за счет создания оптимального соотношения высоты зоны минерализации и зоны флотации и регулирования времени взаимодействия флотореагентов с минералами. Флотационная установка содержит цилинд рическую камеру (К) 1 с вертикальной прорезью внаправляющие, в которых герметично установлена пластина (П) 5 с отверстием с возможностью вертикального перемещения. Коаксиально отвер стию П 5 снаружи К 1 на П 5 тангенциально закреплен патрубок 7 для ввода пульпы. Патрубок 7 выполнен из двух коаксиально расположенных труб трубы самого патрубка 7 и выходной трубы эжектора 8. Последний установлен с возможностью горизонтального перемещения в патрубке 7 относительно К 1. С эжектором 8 соединены патрубки для подвода пульпы (10) фотореагента (12) и воздуха (11). У верхнего торца К 1 закреплен пеносборник 14. Сбоку К 1 расположено разгрузочное приспособление 16. Пульпа через патрубок 10 поступает в эжектор 8 под давлением. Туда же подводятся по патрубкам 11 и 12 воздух и флотореагенты, а затем из эжектора 8 обработанная пульпа тангенциально вводится в К 1. Пенный продукт разгружается в пеносборник 14, а хвосты флотации выводятся через приспособление 16. За счет перемещения по вертикали П 5 с патрубком 7 и эжектором 8 по направляющим 3 и за счет перемещения эжектора 8 в патрубке 7 относительно К 1 осуществляется выбор оптимального соотношения высот зоны минерализации и зоны флотации.Изобретение относится к технике обогащения полезных ископаемых, а именно, к устройствам для флотации, и может быть использовано в угольной, металлургической, химической и других областях промышленности.Цель изобретения повышение показателей процесса флотации за счет создания оптимального соотнощения высоты зоны минерализации и зоны флотации и регулирования времени взаимодействия флотореагентов с минералами.На фиг. 1 схематически изображена флотационная установка на фиг. 2 - разрез АА на фиг. 1.Установка содержит цилиндрическую камеру 1 с вертикальной прорезью 2 с направляющими 3, в которых имеются пазы 4 с герметично установленной в них пластиной 5 с отверстием,способной перемещаться вертикально с помощью подъемного механизма 6, патрубок 7 для ввода пульпы, выход которого соединен с полостью камеры 1 коаксиально отверстию пластины 5,эжектор 8, выходная труба которого соосно введена в патрубок 7 и может перемещаться горизонтально относительно патрубка 7 с помощью механического привода 9, патрубки 1012 для подвода через гибкие трубы пульпы, воздуха,флотореагента и диффузор-смеситель 13.На входе патрубка 7 и на выходе из диффузора-смесителя 13 выполнена резьба 14. Пенный продукт удаляется в пеносборник 15, а хвосты разгружаются через разгрузочное приспособление 16.Флотационная установка работает следующим образом.Исходная пульпа через патрубок 10 подается на вход эжектора 8 под Давлением, обеспечивающим его работу, благодаря чему в камере 8 создается разрежение. В эту камеру с помощью патрубков 11 и 12 подводятся воздух и жидкий флотореагент, например собиратель, образующие в камере аэрозоль реагента, эжектируемую пульпой в диффузор 13 эжектора 8.Обработанная аэрозолем флотореагента пульпа с равномерно распределенным в ней реатентом в виде мельчайщих частиц вводится тангенциально под напором в камеру 1, вращается в ней, распределяясь по объему камеры, скорость иДавление пульпы падает, что приводит к интенсивному выделению в камере 1 мельчайщих пузырьков воздуха с аэрозолем флотореагента и осуществлению процесса флотации с формированием пенного продукта. Пена разгружается в пеносборник 15, а хвосты выводятся через разгрузочное приспособление 16.Выбор оптимального соотнощения высот зоны минерализации и зоны флотации осуществляется в результате плавного перемещения подъемным механизмом 6 по высоте камеры 1 точки введения питания путем перемещения патрубка 7 с эжектором 8 и пластиной 5 по направляющим 3,расположенным на периферийной части камеры 1.Необходимое время контактирования флотореагента с пульпой в установке задается за счет изменения расстояния между эжектором 8 и камерой 1 в результате горизонтального перемещения эжектора 8 путем перемещения его по резьбе внутри патрубка 7 с помощью механического привода 9.Флотационная установка, включающая цилиндрическую камеру, эжектор, тангенциально закрепленный патрубок для ввода пульпы из эжектора в камеру через вертикальную прорезь,выполненную в стенке камеры, соединенные с эжектором патрубки для подвода воздуха, флотореагентов и пульпы, закрепленный у верхнего торца камеры пеносборник и разгрузочное приспособление, отличающаяся тем, что, с целью повыщения показателей процесса флотации за счет создания оптимального соотнощения высоты зоны минерализации и зоны флотации и регулирования времени взаимодействия флотореагентов с минералами, она снабжена закрепленными снаружи камеры у прорези направляющими и герметично установленнои в направляющих пластинои с отверстием с возможностью вертикального перемещения, при этом патрубок для ввода пульпы закреплен на пластине коаксиально отверстию в ней и выполнен из Двух коаксиально размещенных труб, а эжектор установлен с возможностью горизонтального перемещения.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
