Устройство для очистки шахтной воды

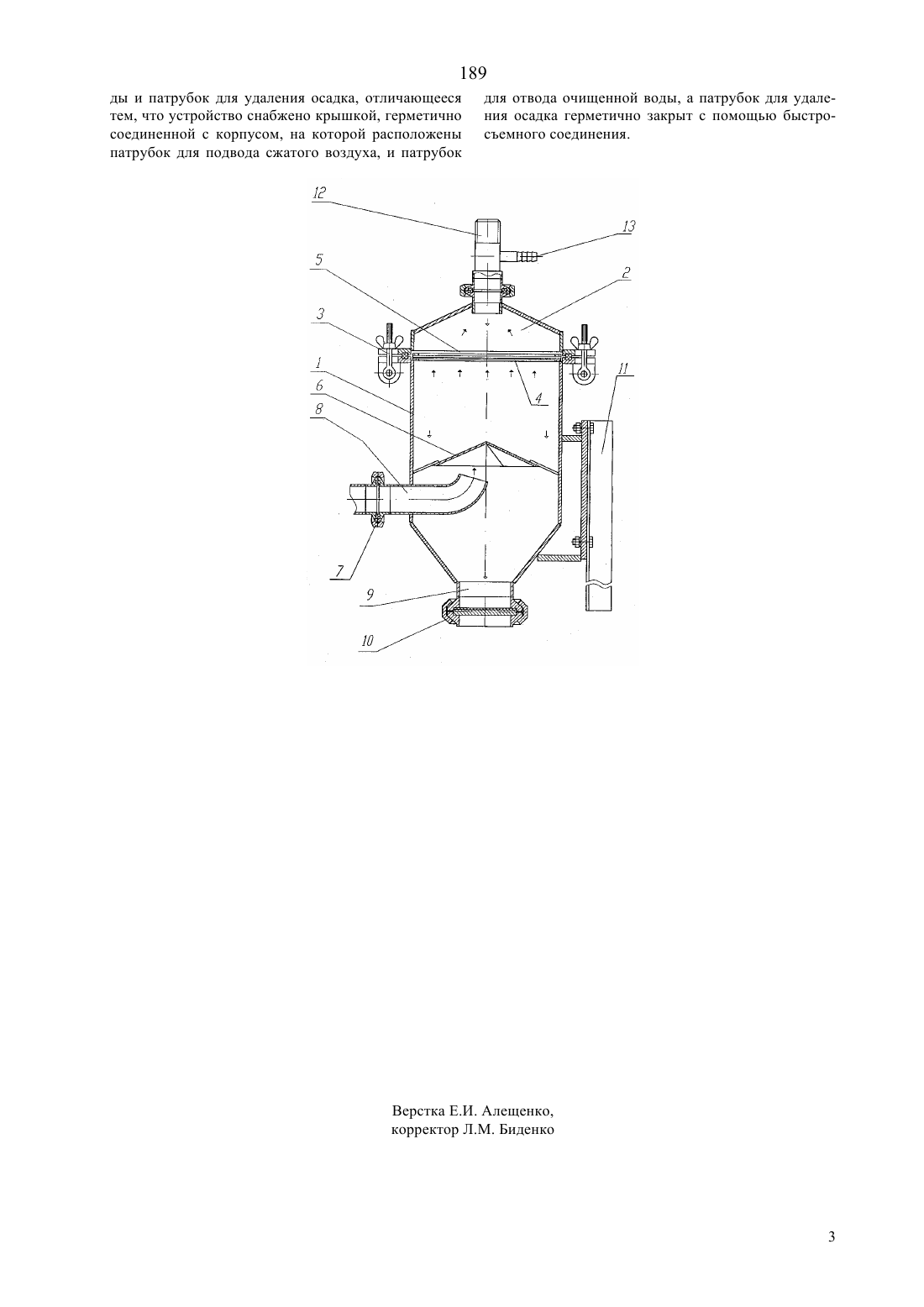

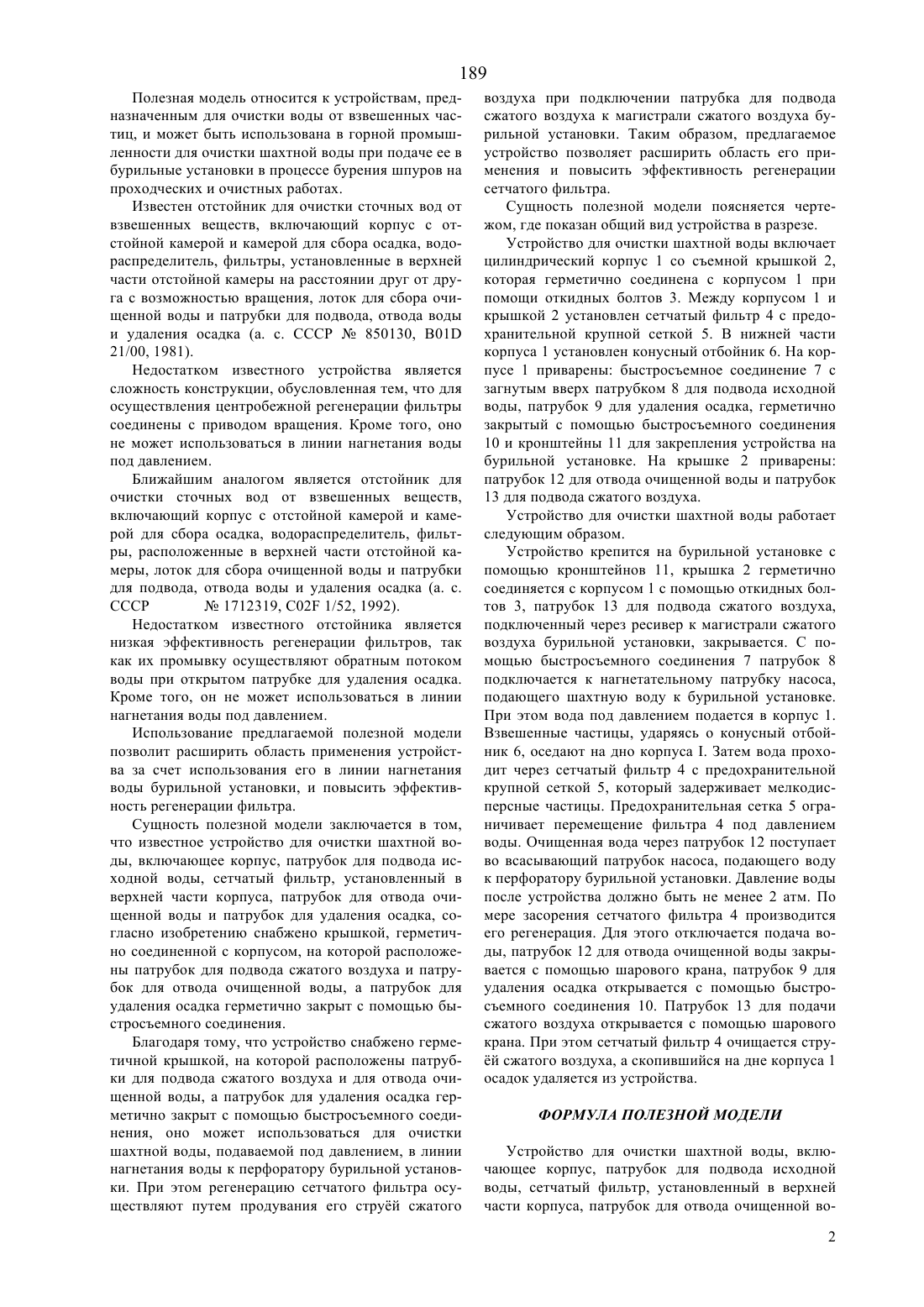

(51)7 02 1/52 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Сапаков Ермек Акбарович Данылив Петр Григорьевич(73) Акционерное общество Корпорация Казахмыс(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ШАХТНОЙ ВОДЫ(57) Полезная модель относится к устройствам,предназначенным для очистки воды от взвешенных частиц, и может быть использована в горной промышленности для очистки шахтной воды при подаче ее в бурильные установки в процессе бурения шпуров на проходческих и очистных работах. Использование предлагаемой полезной модели позволит расширить область применения устройства за счет использования его в линии нагнетания воды бурильной установки, и повысить эффективность регенерации фильтра. Устройство включает корпус, патрубок для подвода исходной воды, сетчатый фильтр, установленный в верхней части корпуса, патрубок для отвода очищенной воды и патрубок для удаления осадка. Устройство снабжено крышкой, герметично соединенной с корпусом, на которой расположены патрубок для подвода сжатого воздуха, и патрубок для отвода очищенной воды, а патрубок для удаления осадка герметично закрыт с помощью быстросъемного соединения. 189 Полезная модель относится к устройствам, предназначенным для очистки воды от взвешенных частиц, и может быть использована в горной промышленности для очистки шахтной воды при подаче ее в бурильные установки в процессе бурения шпуров на проходческих и очистных работах. Известен отстойник для очистки сточных вод от взвешенных веществ, включающий корпус с отстойной камерой и камерой для сбора осадка, водораспределитель, фильтры, установленные в верхней части отстойной камеры на расстоянии друг от друга с возможностью вращения, лоток для сбора очищенной воды и патрубки для подвода, отвода воды и удаления осадка (а. с. СССР 850130, В 01 21/00, 1981). Недостатком известного устройства является сложность конструкции, обусловленная тем, что для осуществления центробежной регенерации фильтры соединены с приводом вращения. Кроме того, оно не может использоваться в линии нагнетания воды под давлением. Ближайшим аналогом является отстойник для очистки сточных вод от взвешенных веществ,включающий корпус с отстойной камерой и камерой для сбора осадка, водораспределитель, фильтры, расположенные в верхней части отстойной камеры, лоток для сбора очищенной воды и патрубки для подвода, отвода воды и удаления осадка (а. с. СССР 1712319, С 02 1/52, 1992). Недостатком известного отстойника является низкая эффективность регенерации фильтров, так как их промывку осуществляют обратным потоком воды при открытом патрубке для удаления осадка. Кроме того, он не может использоваться в линии нагнетания воды под давлением. Использование предлагаемой полезной модели позволит расширить область применения устройства за счет использования его в линии нагнетания воды бурильной установки, и повысить эффективность регенерации фильтра. Сущность полезной модели заключается в том,что известное устройство для очистки шахтной воды, включающее корпус, патрубок для подвода исходной воды, сетчатый фильтр, установленный в верхней части корпуса, патрубок для отвода очищенной воды и патрубок для удаления осадка, согласно изобретению снабжено крышкой, герметично соединенной с корпусом, на которой расположены патрубок для подвода сжатого воздуха и патрубок для отвода очищенной воды, а патрубок для удаления осадка герметично закрыт с помощью быстросъемного соединения. Благодаря тому, что устройство снабжено герметичной крышкой, на которой расположены патрубки для подвода сжатого воздуха и для отвода очищенной воды, а патрубок для удаления осадка герметично закрыт с помощью быстросъемного соединения, оно может использоваться для очистки шахтной воды, подаваемой под давлением, в линии нагнетания воды к перфоратору бурильной установки. При этом регенерацию сетчатого фильтра осуществляют путем продувания его струй сжатого воздуха при подключении патрубка для подвода сжатого воздуха к магистрали сжатого воздуха бурильной установки. Таким образом, предлагаемое устройство позволяет расширить область его применения и повысить эффективность регенерации сетчатого фильтра. Сущность полезной модели поясняется чертежом, где показан общий вид устройства в разрезе. Устройство для очистки шахтной воды включает цилиндрический корпус 1 со съемной крышкой 2,которая герметично соединена с корпусом 1 при помощи откидных болтов 3. Между корпусом 1 и крышкой 2 установлен сетчатый фильтр 4 с предохранительной крупной сеткой 5. В нижней части корпуса 1 установлен конусный отбойник 6. На корпусе 1 приварены быстросъемное соединение 7 с загнутым вверх патрубком 8 для подвода исходной воды, патрубок 9 для удаления осадка, герметично закрытый с помощью быстросъемного соединения 10 и кронштейны 11 для закрепления устройства на бурильной установке. На крышке 2 приварены патрубок 12 для отвода очищенной воды и патрубок 13 для подвода сжатого воздуха. Устройство для очистки шахтной воды работает следующим образом. Устройство крепится на бурильной установке с помощью кронштейнов 11, крышка 2 герметично соединяется с корпусом 1 с помощью откидных болтов 3, патрубок 13 для подвода сжатого воздуха,подключенный через ресивер к магистрали сжатого воздуха бурильной установки, закрывается. С помощью быстросъемного соединения 7 патрубок 8 подключается к нагнетательному патрубку насоса,подающего шахтную воду к бурильной установке. При этом вода под давлением подается в корпус 1. Взвешенные частицы, ударяясь о конусный отбойник 6, оседают на дно корпуса . Затем вода проходит через сетчатый фильтр 4 с предохранительной крупной сеткой 5, который задерживает мелкодисперсные частицы. Предохранительная сетка 5 ограничивает перемещение фильтра 4 под давлением воды. Очищенная вода через патрубок 12 поступает во всасывающий патрубок насоса, подающего воду к перфоратору бурильной установки. Давление воды после устройства должно быть не менее 2 атм. По мере засорения сетчатого фильтра 4 производится его регенерация. Для этого отключается подача воды, патрубок 12 для отвода очищенной воды закрывается с помощью шарового крана, патрубок 9 для удаления осадка открывается с помощью быстросъемного соединения 10. Патрубок 13 для подачи сжатого воздуха открывается с помощью шарового крана. При этом сетчатый фильтр 4 очищается струй сжатого воздуха, а скопившийся на дне корпуса 1 осадок удаляется из устройства. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для очистки шахтной воды, включающее корпус, патрубок для подвода исходной воды, сетчатый фильтр, установленный в верхней части корпуса, патрубок для отвода очищенной во 2 189 ды и патрубок для удаления осадка, отличающееся тем, что устройство снабжено крышкой, герметично соединенной с корпусом, на которой расположены патрубок для подвода сжатого воздуха, и патрубок для отвода очищенной воды, а патрубок для удаления осадка герметично закрыт с помощью быстросъемного соединения.
