Самоподъемные подмости

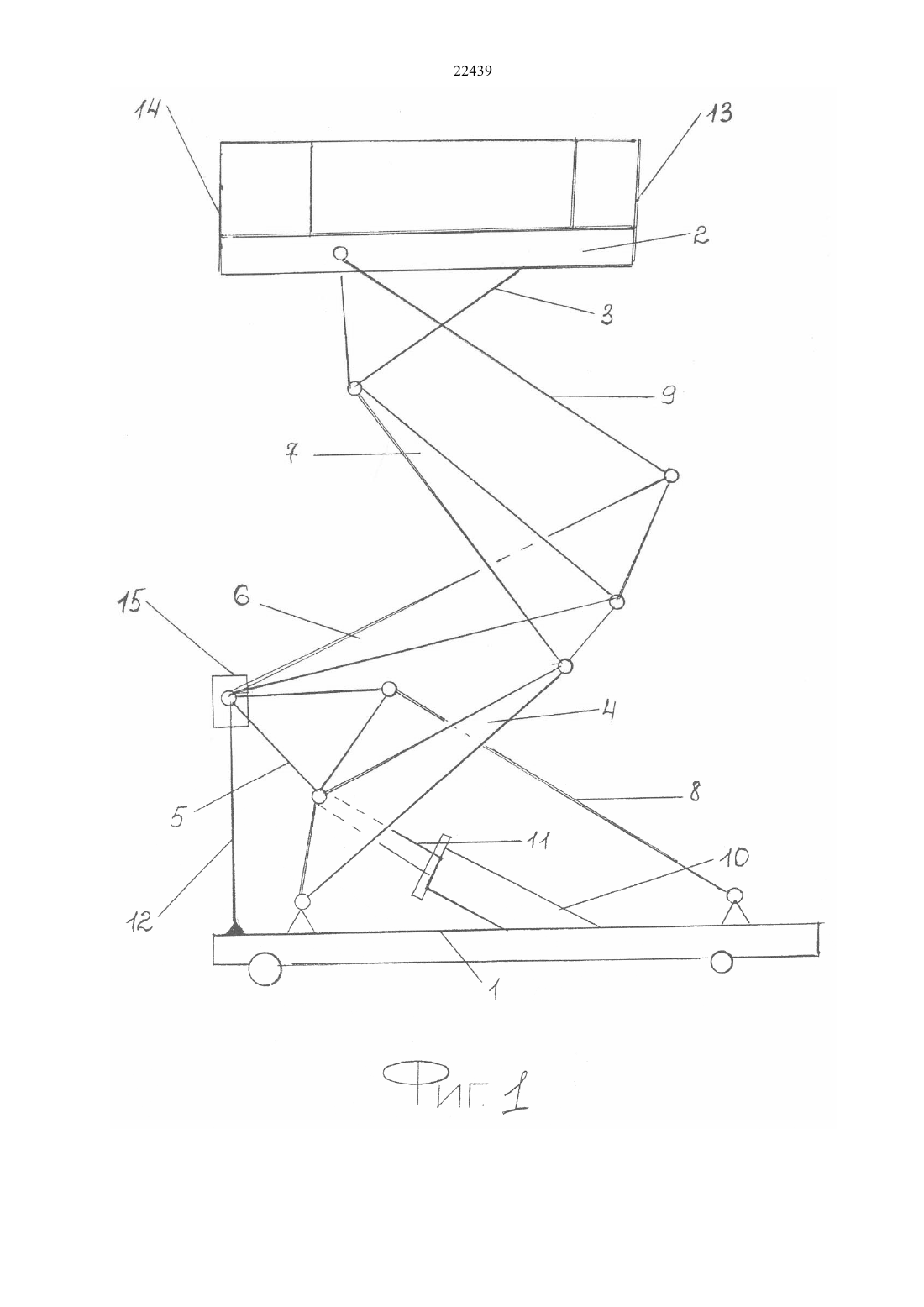

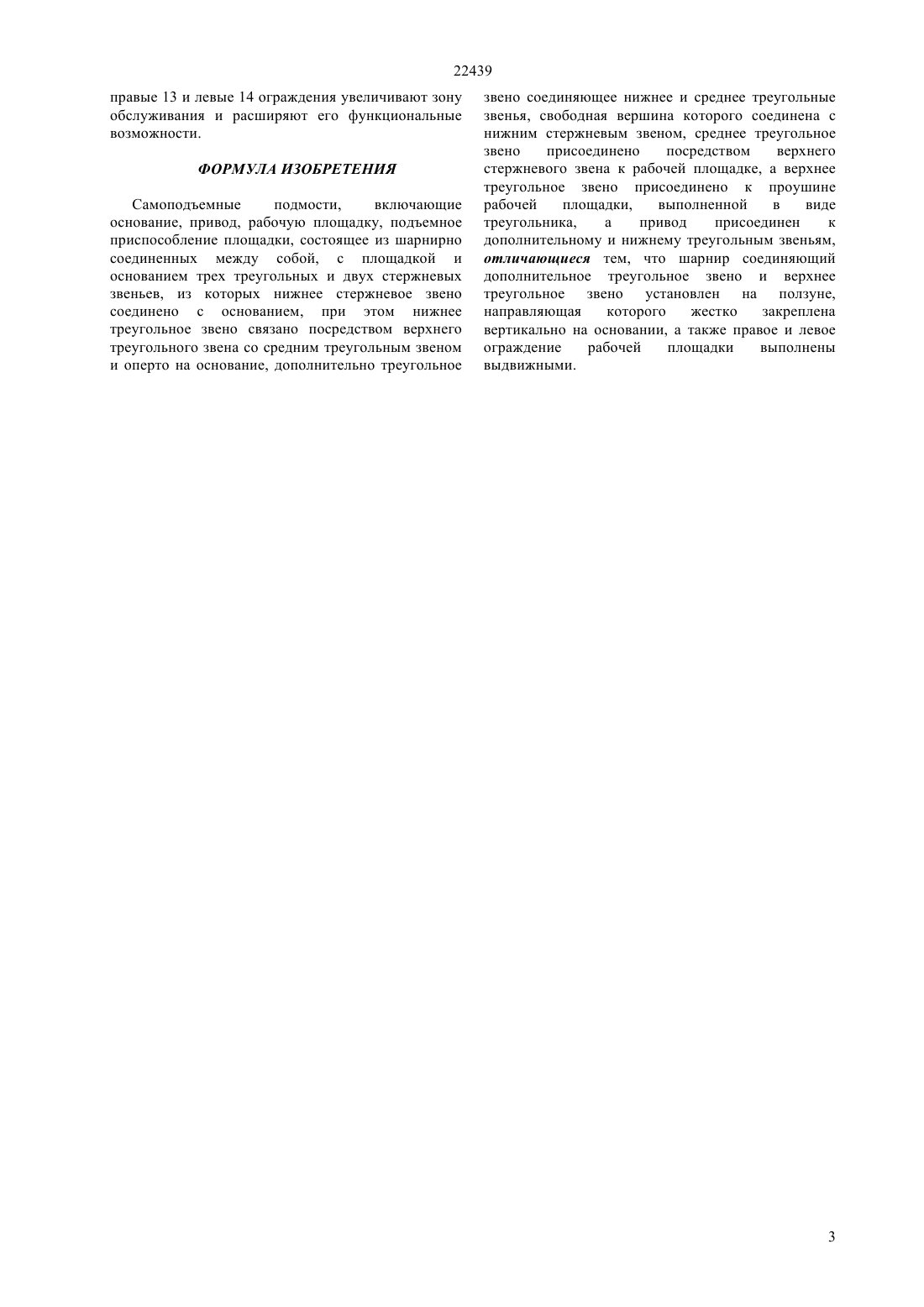

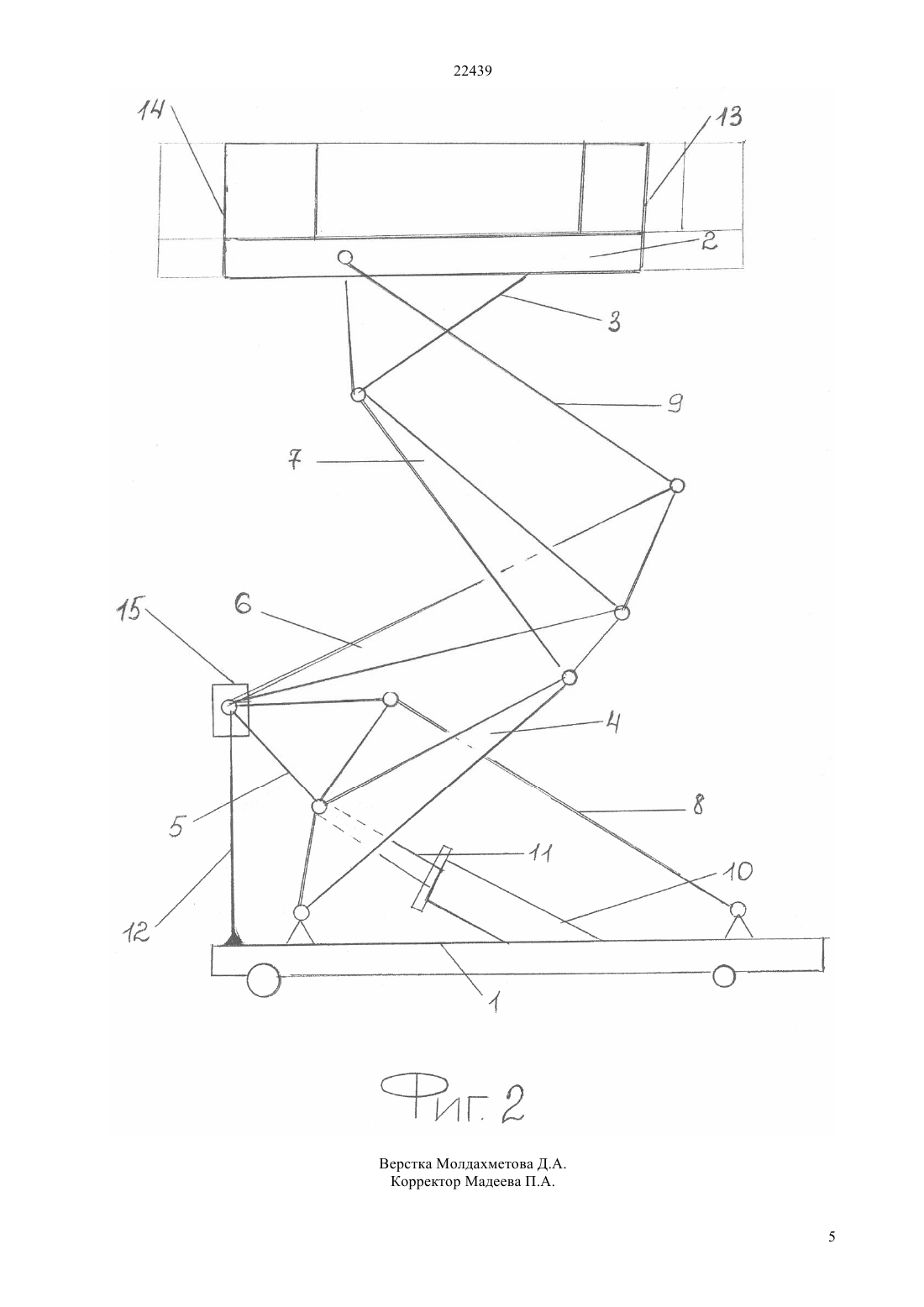

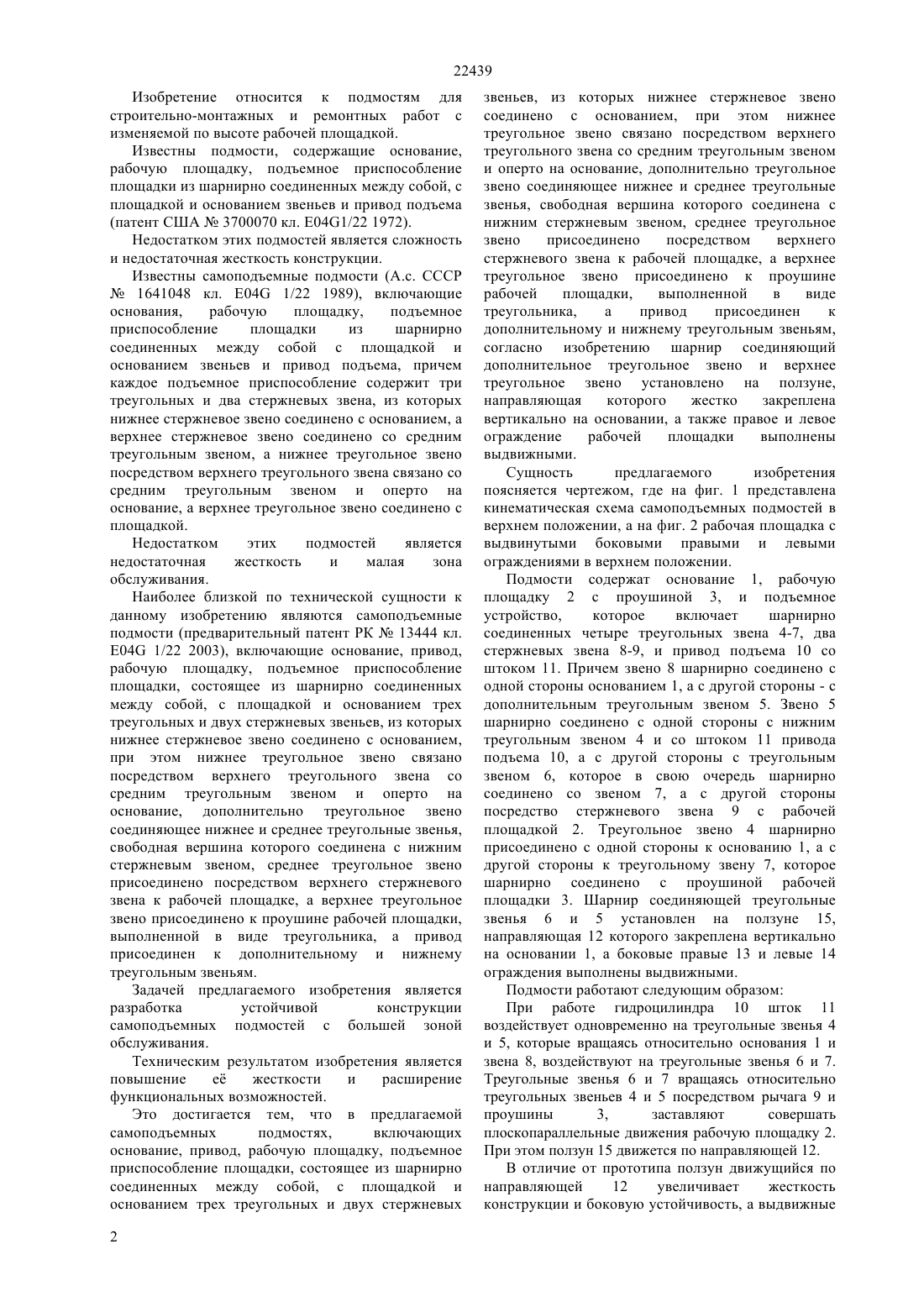

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ звеньев, из которых нижнее стержневое звено соединено с основанием, при этом нижнее треугольное звено связано посредством верхнего треугольного звена со средним треугольным звеном и оперто на основание, дополнительно треугольное звено соединяющее нижнее и среднее треугольные звенья, свободная вершина которого соединена с нижним стержневым звеном, среднее треугольное звено присоединено посредством верхнего стержневого звена к рабочей площадке, а верхнее треугольное звено присоединено к проушине рабочей площадки,выполненной в виде треугольника,а привод присоединен к дополнительному и нижнему треугольным звеньям,шарнир соединяющий дополнительное треугольное звено и верхнее треугольное звено установлено на ползуне, а направляющая его жестко закреплена вертикально на основании, а правое и левое ограждение рабочей площадки выполнены выдвижными.(72) Журсенбаев Балахазы Ибрайович Сарбасов Арман Турсунбекович(56) Предварительный патент РК 13444, кл. 041/22, 2003(57) Изобретение относится к подмостям для строительно-монтажных и ремонтных работ с изменяемой по высоте рабочей площадкой. Техническим результатом изобретения является повышение е жесткости и расширение функциональных возможностей. Технический результат достигается тем, что в самоподъемных подмостях,включающих основание, привод, рабочую площадку, подъемное приспособление площадки, состоящее из шарнирно соединенных между собой, с площадкой и основанием трех треугольных и двух стержневых 22439 Изобретение относится к подмостям для строительно-монтажных и ремонтных работ с изменяемой по высоте рабочей площадкой. Известны подмости, содержащие основание,рабочую площадку, подъемное приспособление площадки из шарнирно соединенных между собой, с площадкой и основанием звеньев и привод подъема(патент США 3700070 кл. 041/22 1972). Недостатком этих подмостей является сложность и недостаточная жесткость конструкции. Известны самоподъемные подмости (А.с. СССР 1641048 кл. 04 1/22 1989), включающие основания,рабочую площадку,подъемное приспособление площадки из шарнирно соединенных между собой с площадкой и основанием звеньев и привод подъема, причем каждое подъемное приспособление содержит три треугольных и два стержневых звена, из которых нижнее стержневое звено соединено с основанием, а верхнее стержневое звено соединено со средним треугольным звеном, а нижнее треугольное звено посредством верхнего треугольного звена связано со средним треугольным звеном и оперто на основание, а верхнее треугольное звено соединено с площадкой. Недостатком этих подмостей является недостаточная жесткость и малая зона обслуживания. Наиболее близкой по технической сущности к данному изобретению являются самоподъемные подмости (предварительный патент РК 13444 кл. 04 1/22 2003), включающие основание, привод,рабочую площадку, подъемное приспособление площадки, состоящее из шарнирно соединенных между собой, с площадкой и основанием трех треугольных и двух стержневых звеньев, из которых нижнее стержневое звено соединено с основанием,при этом нижнее треугольное звено связано посредством верхнего треугольного звена со средним треугольным звеном и оперто на основание, дополнительно треугольное звено соединяющее нижнее и среднее треугольные звенья,свободная вершина которого соединена с нижним стержневым звеном, среднее треугольное звено присоединено посредством верхнего стержневого звена к рабочей площадке, а верхнее треугольное звено присоединено к проушине рабочей площадки,выполненной в виде треугольника, а привод присоединен к дополнительному и нижнему треугольным звеньям. Задачей предлагаемого изобретения является разработка устойчивой конструкции самоподъемных подмостей с большей зоной обслуживания. Техническим результатом изобретения является повышение е жесткости и расширение функциональных возможностей. Это достигается тем, что в предлагаемой самоподъемных подмостях,включающих основание, привод, рабочую площадку, подъемное приспособление площадки, состоящее из шарнирно соединенных между собой, с площадкой и основанием трех треугольных и двух стержневых 2 звеньев, из которых нижнее стержневое звено соединено с основанием, при этом нижнее треугольное звено связано посредством верхнего треугольного звена со средним треугольным звеном и оперто на основание, дополнительно треугольное звено соединяющее нижнее и среднее треугольные звенья, свободная вершина которого соединена с нижним стержневым звеном, среднее треугольное звено присоединено посредством верхнего стержневого звена к рабочей площадке, а верхнее треугольное звено присоединено к проушине рабочей площадки,выполненной в виде треугольника,а привод присоединен к дополнительному и нижнему треугольным звеньям,согласно изобретению шарнир соединяющий дополнительное треугольное звено и верхнее треугольное звено установлено на ползуне,направляющая которого жестко закреплена вертикально на основании, а также правое и левое ограждение рабочей площадки выполнены выдвижными. Сущность предлагаемого изобретения поясняется чертежом, где на фиг. 1 представлена кинематическая схема самоподъемных подмостей в верхнем положении, а на фиг. 2 рабочая площадка с выдвинутыми боковыми правыми и левыми ограждениями в верхнем положении. Подмости содержат основание 1, рабочую площадку 2 с проушиной 3, и подъемное устройство,которое включает шарнирно соединенных четыре треугольных звена 4-7, два стержневых звена 8-9, и привод подъема 10 со штоком 11. Причем звено 8 шарнирно соединено с одной стороны основанием 1, а с другой стороны - с дополнительным треугольным звеном 5. Звено 5 шарнирно соединено с одной стороны с нижним треугольным звеном 4 и со штоком 11 привода подъема 10, а с другой стороны с треугольным звеном 6, которое в свою очередь шарнирно соединено со звеном 7, а с другой стороны посредство стержневого звена 9 с рабочей площадкой 2. Треугольное звено 4 шарнирно присоединено с одной стороны к основанию 1, а с другой стороны к треугольному звену 7, которое шарнирно соединено с проушиной рабочей площадки 3. Шарнир соединяющей треугольные звенья 6 и 5 установлен на ползуне 15,направляющая 12 которого закреплена вертикально на основании 1, а боковые правые 13 и левые 14 ограждения выполнены выдвижными. Подмости работают следующим образом При работе гидроцилиндра 10 шток 11 воздействует одновременно на треугольные звенья 4 и 5, которые вращаясь относительно основания 1 и звена 8, воздействуют на треугольные звенья 6 и 7. Треугольные звенья 6 и 7 вращаясь относительно треугольных звеньев 4 и 5 посредством рычага 9 и проушины 3,заставляют совершать плоскопараллельные движения рабочую площадку 2. При этом ползун 15 движется по направляющей 12. В отличие от прототипа ползун движущийся по направляющей 12 увеличивает жесткость конструкции и боковую устойчивость, а выдвижные 22439 правые 13 и левые 14 ограждения увеличивают зону обслуживания и расширяют его функциональные возможности. ФОРМУЛА ИЗОБРЕТЕНИЯ Самоподъемные подмости,включающие основание, привод, рабочую площадку, подъемное приспособление площадки, состоящее из шарнирно соединенных между собой, с площадкой и основанием трех треугольных и двух стержневых звеньев, из которых нижнее стержневое звено соединено с основанием, при этом нижнее треугольное звено связано посредством верхнего треугольного звена со средним треугольным звеном и оперто на основание, дополнительно треугольное звено соединяющее нижнее и среднее треугольные звенья, свободная вершина которого соединена с нижним стержневым звеном, среднее треугольное звено присоединено посредством верхнего стержневого звена к рабочей площадке, а верхнее треугольное звено присоединено к проушине рабочей площадки,выполненной в виде треугольника,а привод присоединен к дополнительному и нижнему треугольным звеньям,отличающиеся тем, что шарнир соединяющий дополнительное треугольное звено и верхнее треугольное звено установлен на ползуне,направляющая которого жестко закреплена вертикально на основании, а также правое и левое ограждение рабочей площадки выполнены выдвижными.
