Протезное ребро

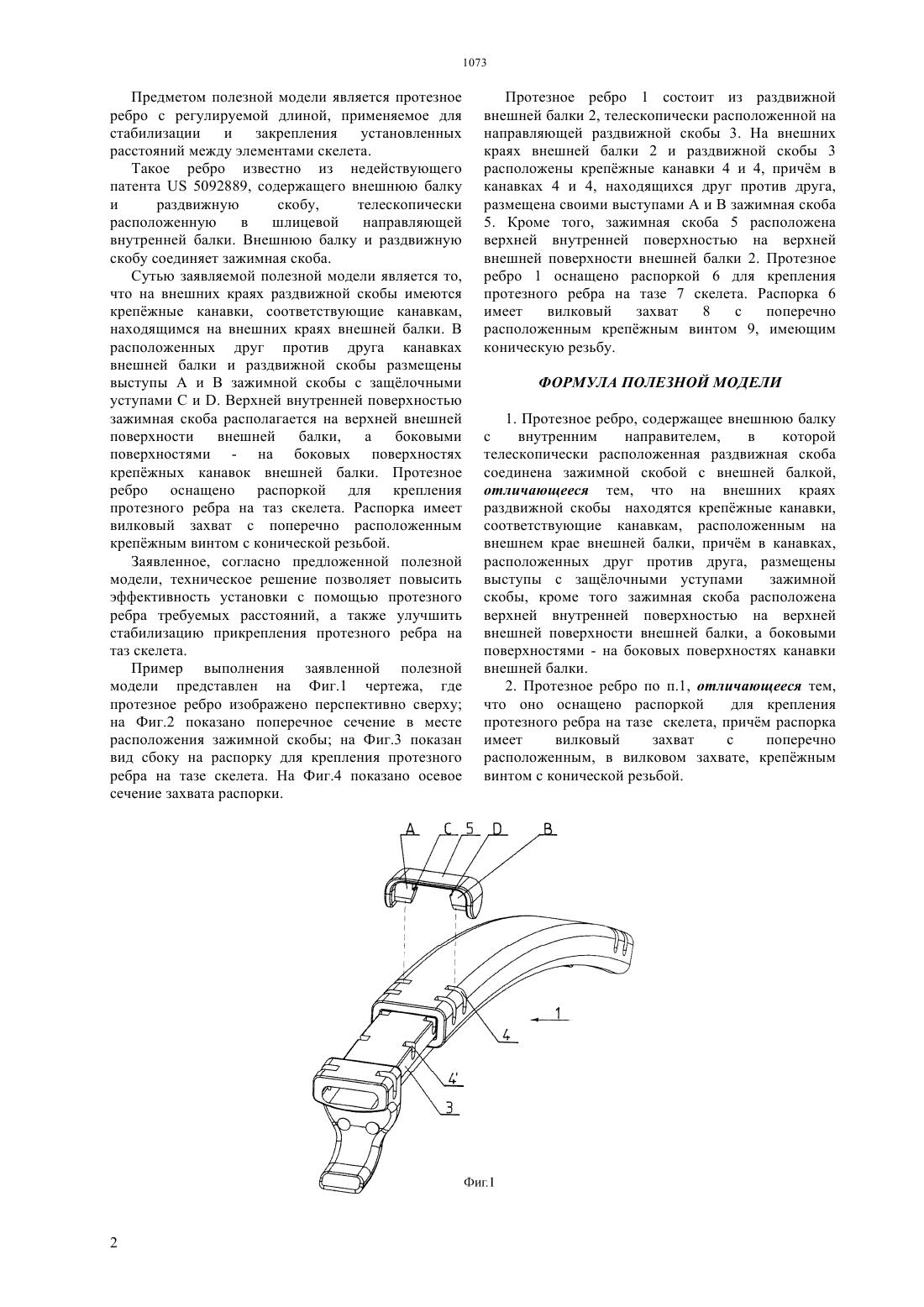

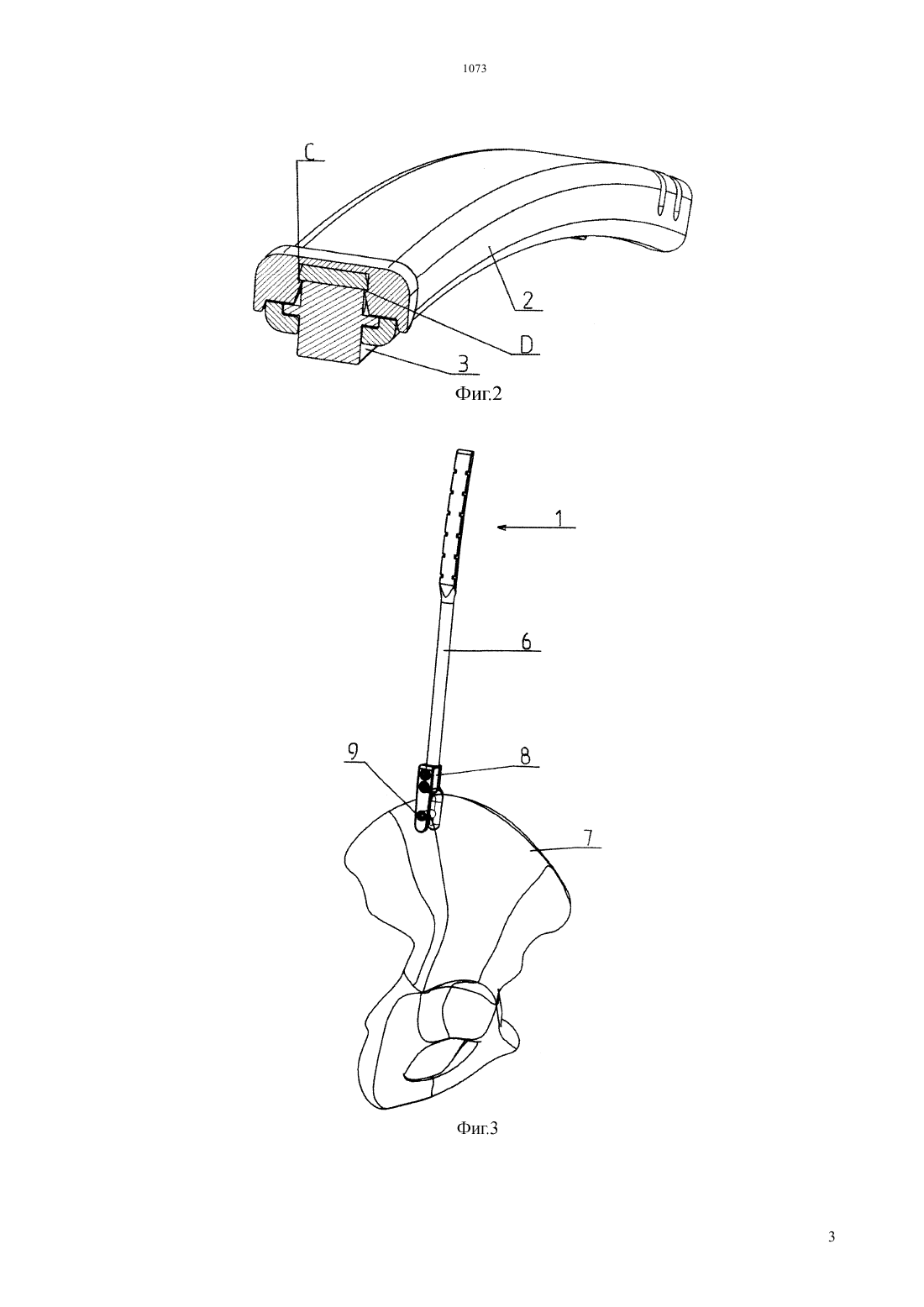

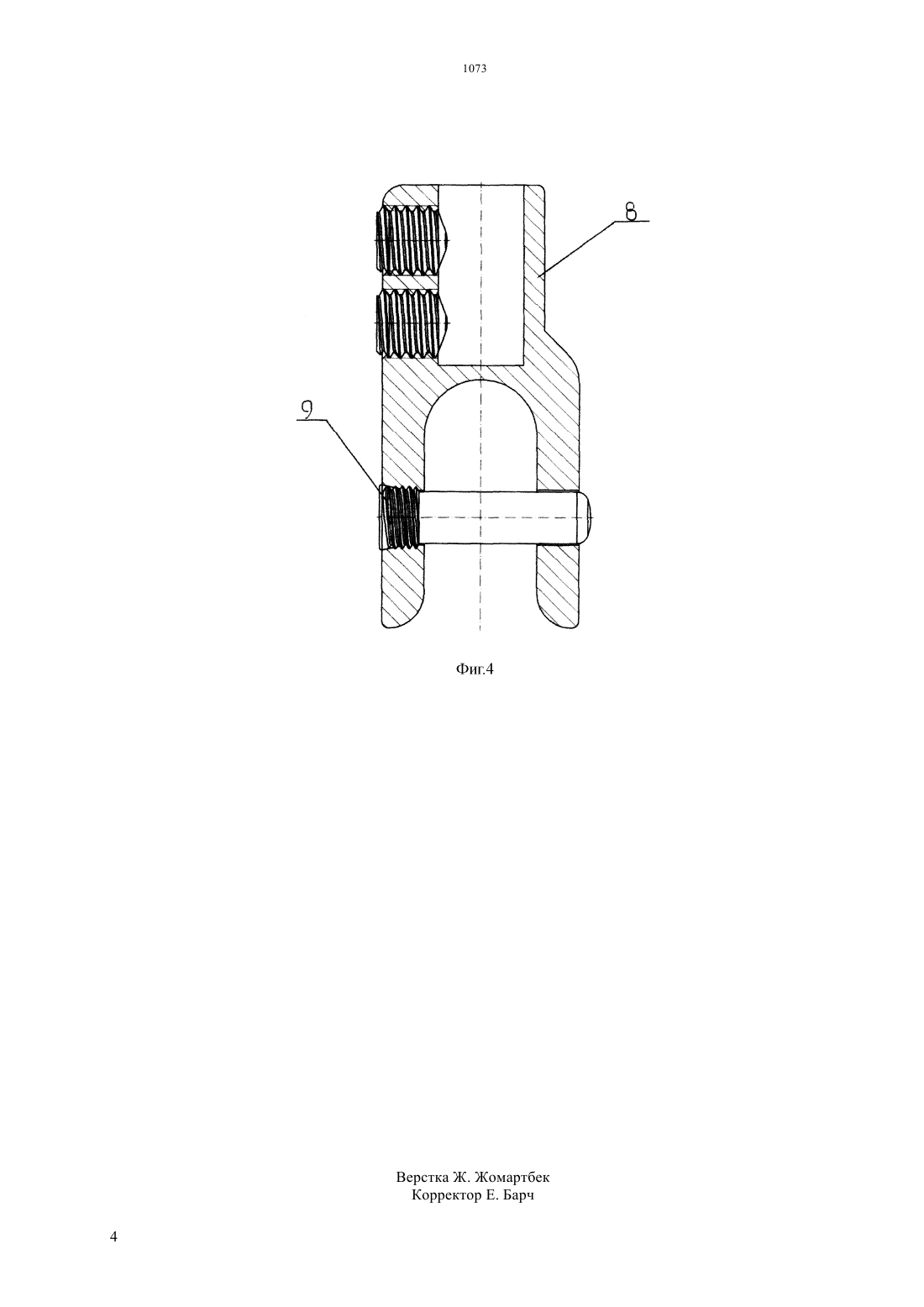

(51) 61 2/02 (2006.01) 61 17/80 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(57) Протезное ребро, применяемое для стабилизации крепления и поддерживания заданных расстояний между элементами скелета, содержит раздвижную скобу (3), имеющую на внешних краях крепжные канавки(4),соответствующими канавкам (4), расположенным на внешних краях внешней балки, причм в канавках (4) и (4) находятся выступы (А и В) с защелочными уступами (С и ) зажимной скобы (5), а зажимная скоба(5) размещена верхней внутренней поверхностью на внешней верхней поверхности балки (2), а боковыми поверхностями - на боковых поверхностях канавки (4) внешней балки (2).(74) Алчимбаева Раушан Темирхановна Предметом полезной модели является протезное ребро с регулируемой длиной, применяемое для стабилизации и закрепления установленных расстояний между элементами скелета. Такое ребро известно из недействующего патента 5092889, содержащего внешнюю балку и раздвижную скобу,телескопически расположенную в шлицевой направляющей внутренней балки. Внешнюю балку и раздвижную скобу соединяет зажимная скоба. Сутью заявляемой полезной модели является то,что на внешних краях раздвижной скобы имеются крепжные канавки, соответствующие канавкам,находящимся на внешних краях внешней балки. В расположенных друг против друга канавках внешней балки и раздвижной скобы размещены выступы А и В зажимной скобы с защлочными уступами С и . Верхней внутренней поверхностью зажимная скоба располагается на верхней внешней поверхности внешней балки,а боковыми поверхностями - на боковых поверхностях крепжных канавок внешней балки. Протезное ребро оснащено распоркой для крепления протезного ребра на таз скелета. Распорка имеет вилковый захват с поперечно расположенным крепжным винтом с конической резьбой. Заявленное, согласно предложенной полезной модели, техническое решение позволяет повысить эффективность установки с помощью протезного ребра требуемых расстояний, а также улучшить стабилизацию прикрепления протезного ребра на таз скелета. Пример выполнения заявленной полезной модели представлен на Фиг.1 чертежа, где протезное ребро изображено перспективно сверху на Фиг.2 показано поперечное сечение в месте расположения зажимной скобы на Фиг.3 показан вид сбоку на распорку для крепления протезного ребра на тазе скелета. На Фиг.4 показано осевое сечение захвата распорки. Протезное ребро 1 состоит из раздвижной внешней балки 2, телескопически расположенной на направляющей раздвижной скобы 3. На внешних краях внешней балки 2 и раздвижной скобы 3 расположены крепжные канавки 4 и 4, причм в канавках 4 и 4, находящихся друг против друга,размещена своими выступами А и В зажимная скоба 5. Кроме того, зажимная скоба 5 расположена верхней внутренней поверхностью на верхней внешней поверхности внешней балки 2. Протезное ребро 1 оснащено распоркой 6 для крепления протезного ребра на тазе 7 скелета. Распорка 6 имеет вилковый захват 8 с поперечно расположенным крепжным винтом 9, имеющим коническую резьбу. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Протезное ребро, содержащее внешнюю балку с внутренним направителем,в которой телескопически расположенная раздвижная скоба соединена зажимной скобой с внешней балкой,отличающееся тем, что на внешних краях раздвижной скобы находятся крепжные канавки,соответствующие канавкам, расположенным на внешнем крае внешней балки, причм в канавках,расположенных друг против друга, размещены выступы с защлочными уступами зажимной скобы, кроме того зажимная скоба расположена верхней внутренней поверхностью на верхней внешней поверхности внешней балки, а боковыми поверхностями - на боковых поверхностях канавки внешней балки. 2. Протезное ребро по п.1, отличающееся тем,что оно оснащено распоркой для крепления протезного ребра на тазе скелета, причм распорка имеет вилковый захват с поперечно расположенным, в вилковом захвате, крепжным винтом с конической резьбой.
