Опалубка “Интегра”

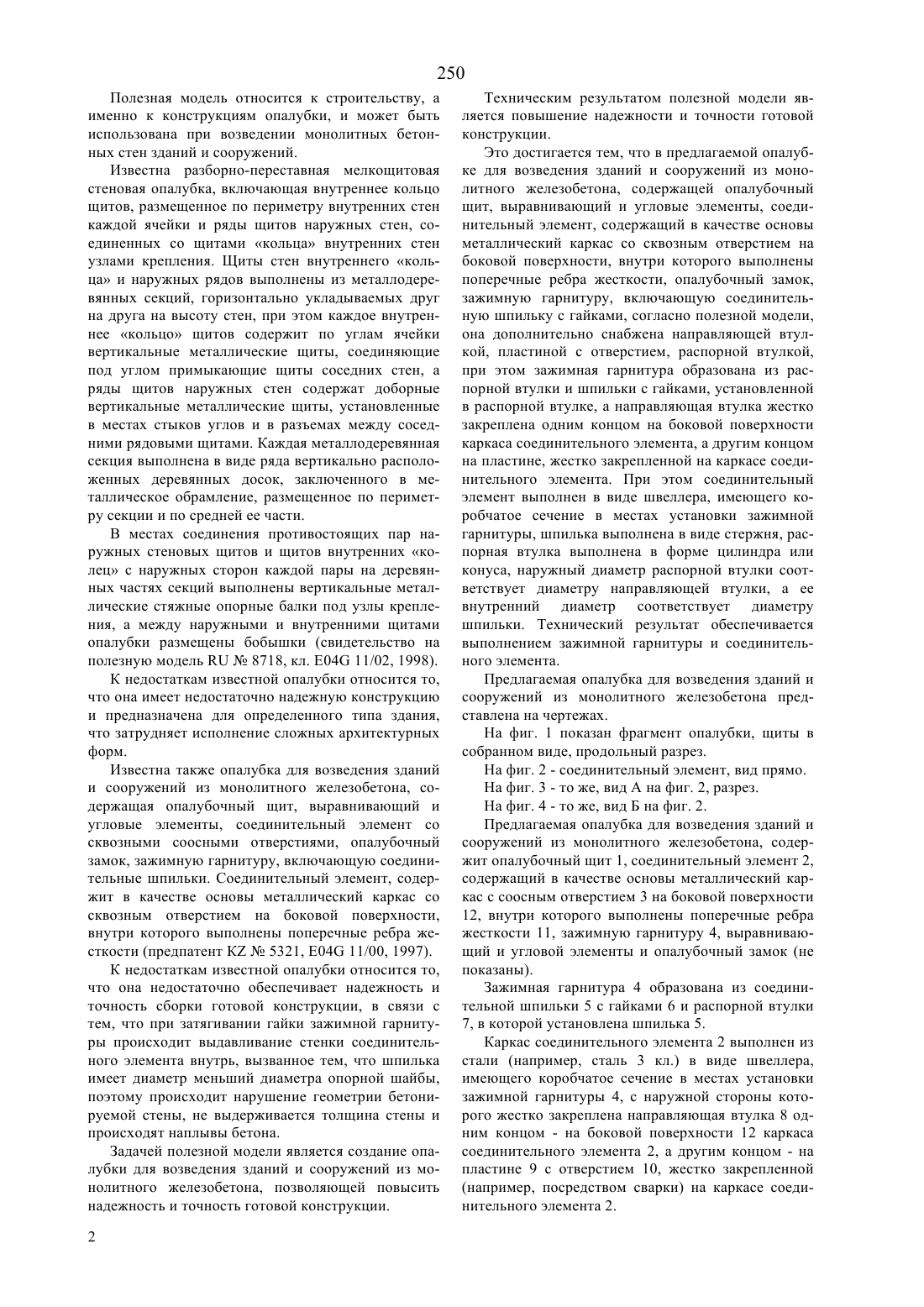

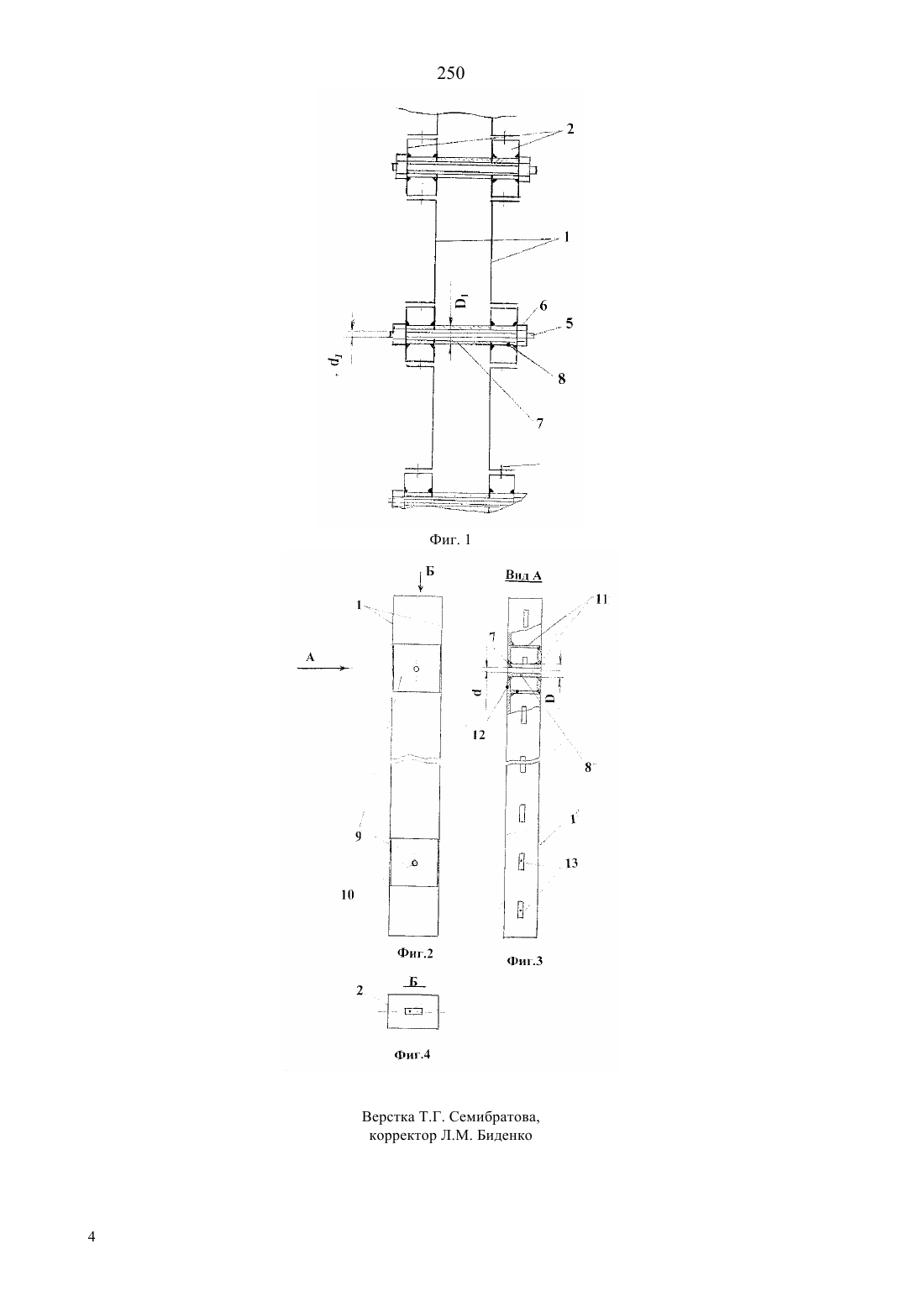

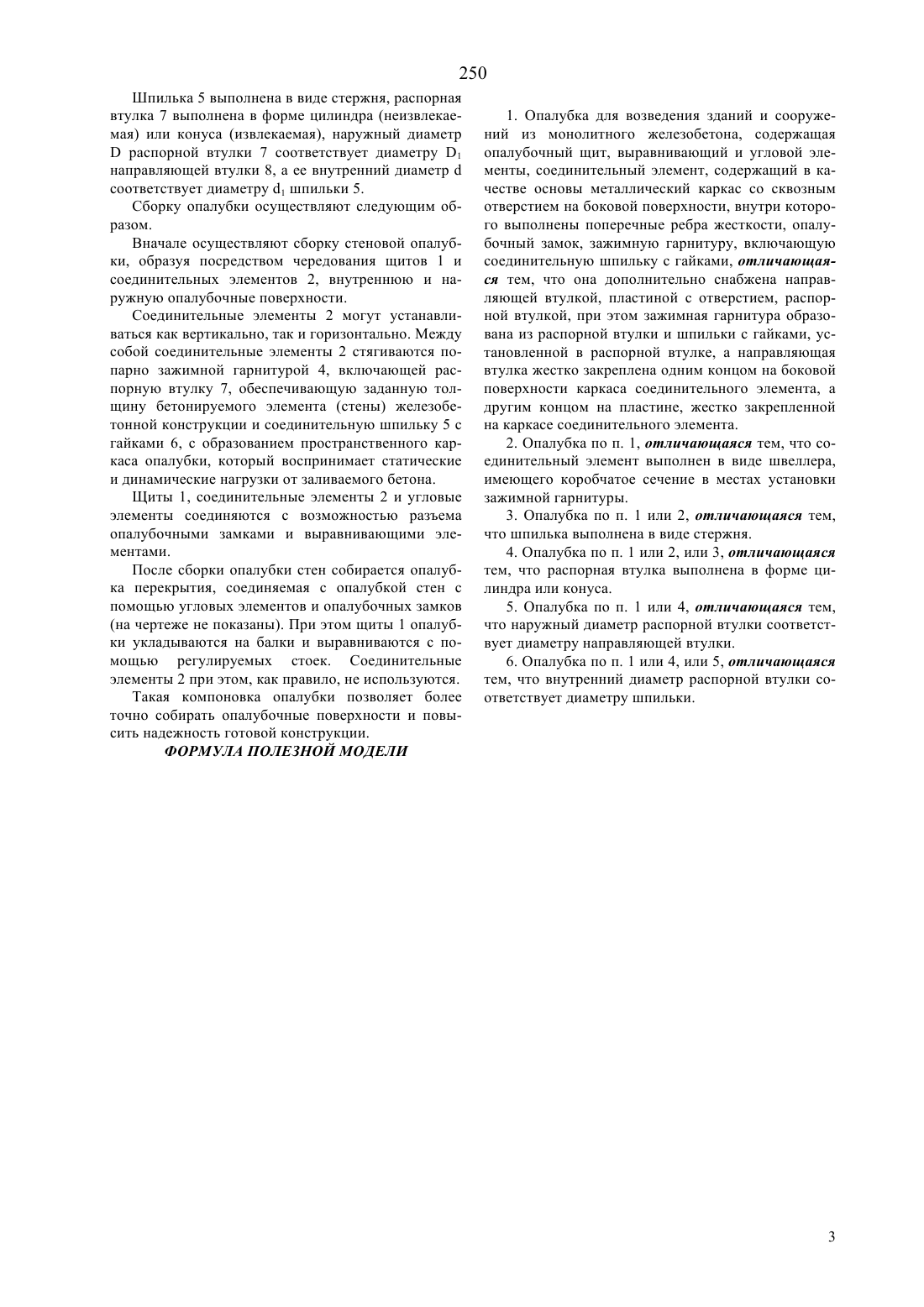

(51)7 04 11/00, 04 11/02 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Исаков Сергей Адамович Хлебников Борис Семенович(57) Полезная модель относится к строительству, а именно к конструкциям опалубки, и может быть использована при возведении монолитных бетонных стен зданий и сооружений. Техническим результатом полезной модели является повышение надежности и точности готовой конструкции. Это достигается тем, что в предлагаемой опалубке для возведения зданий и сооружений из монолитного железобетона, содержащей опалубочный щит, выравнивающий и угловые элементы, соединительный элемент, содержащий в качестве основы металлический каркас со сквозным отверстием на боковой поверхности, внутри которого выполнены поперечные ребра жесткости, опалубочный замок,зажимную гарнитуру, включающую соединительную шпильку с гайками, согласно полезной модели,она дополнительно снабжена направляющей втулкой, пластиной с отверстием, распорной втулкой,при этом зажимная гарнитура образована из распорной втулки и шпильки с гайками, установленной в распорной втулке, а направляющая втулка жестко закреплена одним концом на боковой поверхности каркаса соединительного элемента, а другим концом на пластине, жестко закрепленной на каркасе соединительного элемента. При этом соединительный элемент выполнен в виде швеллера, имеющего коробчатое сечение в местах установки зажимной гарнитуры, шпилька выполнена в виде стержня, распорная втулка выполнена в форме цилиндра или конуса, наружный диаметр распорной втулки соответствует диаметру направляющей втулки, а ее внутренний диаметр соответствует диаметру шпильки. 250 Полезная модель относится к строительству, а именно к конструкциям опалубки, и может быть использована при возведении монолитных бетонных стен зданий и сооружений. Известна разборно-переставная мелкощитовая стеновая опалубка, включающая внутреннее кольцо щитов, размещенное по периметру внутренних стен каждой ячейки и ряды щитов наружных стен, соединенных со щитами кольца внутренних стен узлами крепления. Щиты стен внутреннего кольца и наружных рядов выполнены из металлодеревянных секций, горизонтально укладываемых друг на друга на высоту стен, при этом каждое внутреннее кольцо щитов содержит по углам ячейки вертикальные металлические щиты, соединяющие под углом примыкающие щиты соседних стен, а ряды щитов наружных стен содержат доборные вертикальные металлические щиты, установленные в местах стыков углов и в разъемах между соседними рядовыми щитами. Каждая металлодеревянная секция выполнена в виде ряда вертикально расположенных деревянных досок, заключенного в металлическое обрамление, размещенное по периметру секции и по средней ее части. В местах соединения противостоящих пар наружных стеновых щитов и щитов внутренних колец с наружных сторон каждой пары на деревянных частях секций выполнены вертикальные металлические стяжные опорные балки под узлы крепления, а между наружными и внутренними щитами опалубки размещены бобышки (свидетельство на полезную модель 8718, кл. Е 04 11/02, 1998). К недостаткам известной опалубки относится то,что она имеет недостаточно надежную конструкцию и предназначена для определенного типа здания,что затрудняет исполнение сложных архитектурных форм. Известна также опалубка для возведения зданий и сооружений из монолитного железобетона, содержащая опалубочный щит, выравнивающий и угловые элементы, соединительный элемент со сквозными соосными отверстиями, опалубочный замок, зажимную гарнитуру, включающую соединительные шпильки. Соединительный элемент, содержит в качестве основы металлический каркас со сквозным отверстием на боковой поверхности,внутри которого выполнены поперечные ребра жесткости (предпатент К 5321, Е 04 11/00, 1997). К недостаткам известной опалубки относится то,что она недостаточно обеспечивает надежность и точность сборки готовой конструкции, в связи с тем, что при затягивании гайки зажимной гарнитуры происходит выдавливание стенки соединительного элемента внутрь, вызванное тем, что шпилька имеет диаметр меньший диаметра опорной шайбы,поэтому происходит нарушение геометрии бетонируемой стены, не выдерживается толщина стены и происходят наплывы бетона. Задачей полезной модели является создание опалубки для возведения зданий и сооружений из монолитного железобетона, позволяющей повысить надежность и точность готовой конструкции. 2 Техническим результатом полезной модели является повышение надежности и точности готовой конструкции. Это достигается тем, что в предлагаемой опалубке для возведения зданий и сооружений из монолитного железобетона, содержащей опалубочный щит, выравнивающий и угловые элементы, соединительный элемент, содержащий в качестве основы металлический каркас со сквозным отверстием на боковой поверхности, внутри которого выполнены поперечные ребра жесткости, опалубочный замок,зажимную гарнитуру, включающую соединительную шпильку с гайками, согласно полезной модели,она дополнительно снабжена направляющей втулкой, пластиной с отверстием, распорной втулкой,при этом зажимная гарнитура образована из распорной втулки и шпильки с гайками, установленной в распорной втулке, а направляющая втулка жестко закреплена одним концом на боковой поверхности каркаса соединительного элемента, а другим концом на пластине, жестко закрепленной на каркасе соединительного элемента. При этом соединительный элемент выполнен в виде швеллера, имеющего коробчатое сечение в местах установки зажимной гарнитуры, шпилька выполнена в виде стержня, распорная втулка выполнена в форме цилиндра или конуса, наружный диаметр распорной втулки соответствует диаметру направляющей втулки, а ее внутренний диаметр соответствует диаметру шпильки. Технический результат обеспечивается выполнением зажимной гарнитуры и соединительного элемента. Предлагаемая опалубка для возведения зданий и сооружений из монолитного железобетона представлена на чертежах. На фиг. 1 показан фрагмент опалубки, щиты в собранном виде, продольный разрез. На фиг. 2 - соединительный элемент, вид прямо. На фиг. 3 - то же, вид А на фиг. 2, разрез. На фиг. 4 - то же, вид Б на фиг. 2. Предлагаемая опалубка для возведения зданий и сооружений из монолитного железобетона, содержит опалубочный щит 1, соединительный элемент 2,содержащий в качестве основы металлический каркас с соосным отверстием 3 на боковой поверхности 12, внутри которого выполнены поперечные ребра жесткости 11, зажимную гарнитуру 4, выравнивающий и угловой элементы и опалубочный замок (не показаны). Зажимная гарнитура 4 образована из соединительной шпильки 5 с гайками 6 и распорной втулки 7, в которой установлена шпилька 5. Каркас соединительного элемента 2 выполнен из стали (например, сталь 3 кл.) в виде швеллера,имеющего коробчатое сечение в местах установки зажимной гарнитуры 4, с наружной стороны которого жестко закреплена направляющая втулка 8 одним концом - на боковой поверхности 12 каркаса соединительного элемента 2, а другим концом - на пластине 9 с отверстием 10, жестко закрепленной(например, посредством сварки) на каркасе соединительного элемента 2. 250 Шпилька 5 выполнена в виде стержня, распорная втулка 7 выполнена в форме цилиндра (неизвлекаемая) или конуса (извлекаемая), наружный диаметрраспорной втулки 7 соответствует диаметру 1 направляющей втулки 8, а ее внутренний диаметрсоответствует диаметру 1 шпильки 5. Сборку опалубки осуществляют следующим образом. Вначале осуществляют сборку стеновой опалубки, образуя посредством чередования щитов 1 и соединительных элементов 2, внутреннюю и наружную опалубочные поверхности. Соединительные элементы 2 могут устанавливаться как вертикально, так и горизонтально. Между собой соединительные элементы 2 стягиваются попарно зажимной гарнитурой 4, включающей распорную втулку 7, обеспечивающую заданную толщину бетонируемого элемента (стены) железобетонной конструкции и соединительную шпильку 5 с гайками 6, с образованием пространственного каркаса опалубки, который воспринимает статические и динамические нагрузки от заливаемого бетона. Щиты 1, соединительные элементы 2 и угловые элементы соединяются с возможностью разъема опалубочными замками и выравнивающими элементами. После сборки опалубки стен собирается опалубка перекрытия, соединяемая с опалубкой стен с помощью угловых элементов и опалубочных замков(на чертеже не показаны). При этом щиты 1 опалубки укладываются на балки и выравниваются с помощью регулируемых стоек. Соединительные элементы 2 при этом, как правило, не используются. Такая компоновка опалубки позволяет более точно собирать опалубочные поверхности и повысить надежность готовой конструкции. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Опалубка для возведения зданий и сооружений из монолитного железобетона, содержащая опалубочный щит, выравнивающий и угловой элементы, соединительный элемент, содержащий в качестве основы металлический каркас со сквозным отверстием на боковой поверхности, внутри которого выполнены поперечные ребра жесткости, опалубочный замок, зажимную гарнитуру, включающую соединительную шпильку с гайками, отличающаяся тем, что она дополнительно снабжена направляющей втулкой, пластиной с отверстием, распорной втулкой, при этом зажимная гарнитура образована из распорной втулки и шпильки с гайками, установленной в распорной втулке, а направляющая втулка жестко закреплена одним концом на боковой поверхности каркаса соединительного элемента, а другим концом на пластине, жестко закрепленной на каркасе соединительного элемента. 2. Опалубка по п. 1, отличающаяся тем, что соединительный элемент выполнен в виде швеллера,имеющего коробчатое сечение в местах установки зажимной гарнитуры. 3. Опалубка по п. 1 или 2, отличающаяся тем,что шпилька выполнена в виде стержня. 4. Опалубка по п. 1 или 2, или 3, отличающаяся тем, что распорная втулка выполнена в форме цилиндра или конуса. 5. Опалубка по п. 1 или 4, отличающаяся тем,что наружный диаметр распорной втулки соответствует диаметру направляющей втулки. 6. Опалубка по п. 1 или 4, или 5, отличающаяся тем, что внутренний диаметр распорной втулки соответствует диаметру шпильки.
